在Abaqus中,对于曲线的显示,如圆盘边缘,圆环边缘等,在默认设置下,边缘并不会特别圆滑,存在一定的棱角。下面以一个圆盘模型为例进行说明。

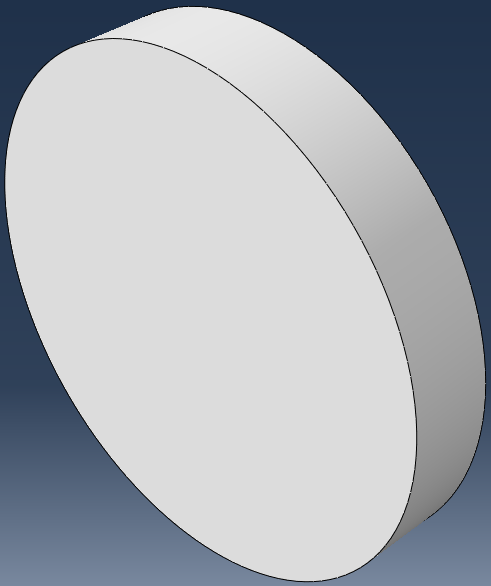

默认设置下的圆盘边缘曲线效果
进入Part模组,依次点击View-Part Display Options,进入部件显示选项对话框,在小框Geometry下,默认的曲线精度为Coarse,如下图所示。
曲线精度默认设置
在Curve refinement曲线精度选项下,一共有五种类型的精度,分别为Extra Coarse、Coarse、Medium、Fine和Extra Fine,对应曲线的显示精度依次提高。下面以最低显示精度Extra Coarse和最高显示精度Extra Fine进行对比,其部件的显示效果分别如下两图。

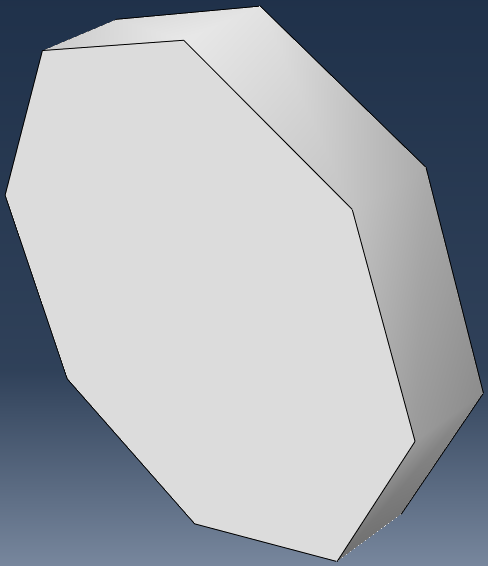

Extra Coarse下对应的部件显示精度

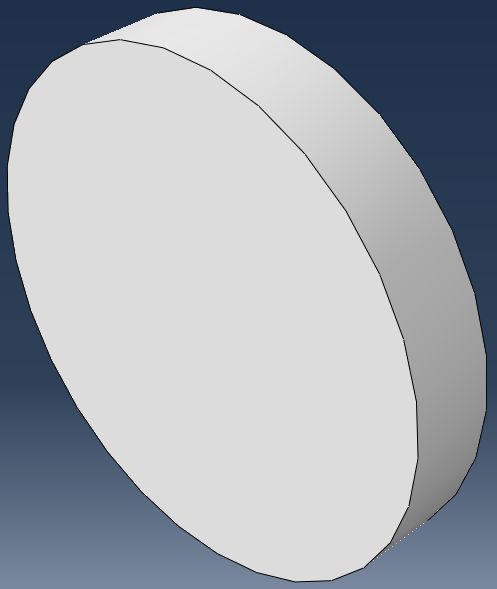

Extra Fine下对应的部件显示精度
可以看出,Extra Fine对应的显示精度比Extra Coarse好很多。需要说明的是,对于简单模型,提高显示精度是可以的,但复杂模型是否有必要提高显示精度就要根据显卡能力而定。正常操作,不需要出图的话,利用软件默认的Coarse显示精度是足够的。
