ABAQUS单位制及PART部件尺寸设定指南

【ABAQUS】单位制及创建部件PART时的大约尺寸Approximate size

常见的情况是有三处需要你输入大小单位:一是创建部件PART时的大约尺寸Approximate size;二是在Property(特性)功能模块中设置材料参数;三是Load(载荷)功能模块

中设置某一个部件的位移或者速度。

此三种情况下需要考虑输入的数字到底用了什么单位。

1. Approximate size

先从创建part(部件)时的Approximate size(大约尺寸)说起。

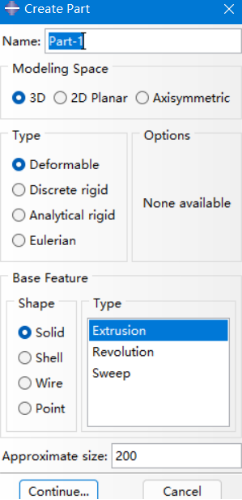

**点击part,弹出窗口,最下面询问“大约尺寸”


   200


如果输入的是200,代表的是画布的大小,会生成一个200m*200m的正方形草图,有两条相互垂直的虚线将草图四等分。

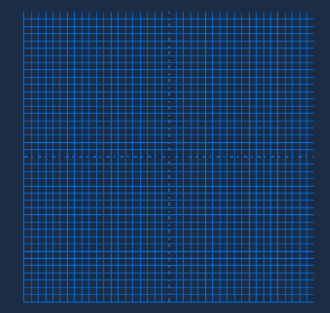

   200m*200m

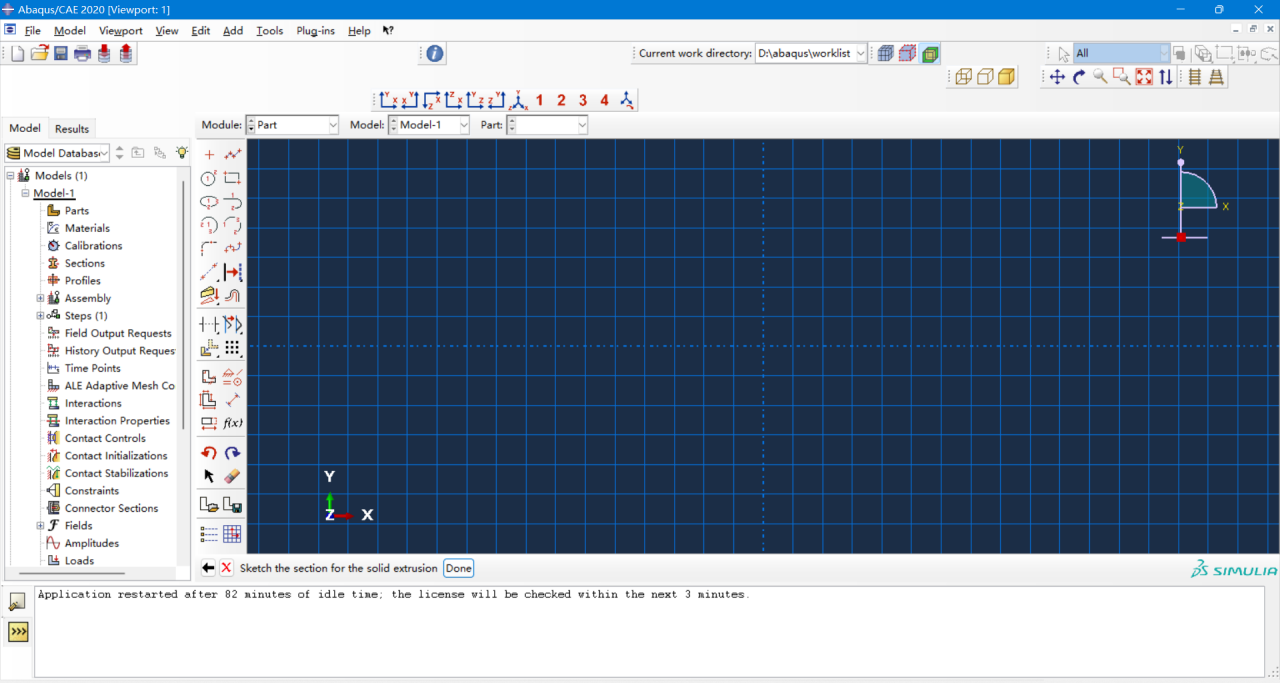

点击continue后,根据显示器尺寸情况显示的画布部分不同


   草图显示

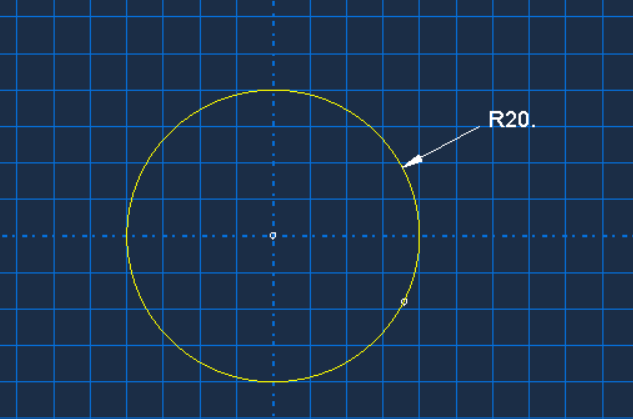

若在此时画出一个半径为20的圆,其单位为m


   半径20m

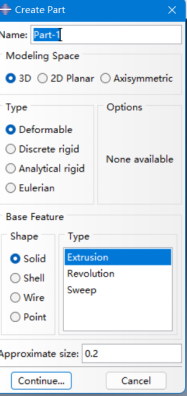

**若输入的是0.2


   0.2

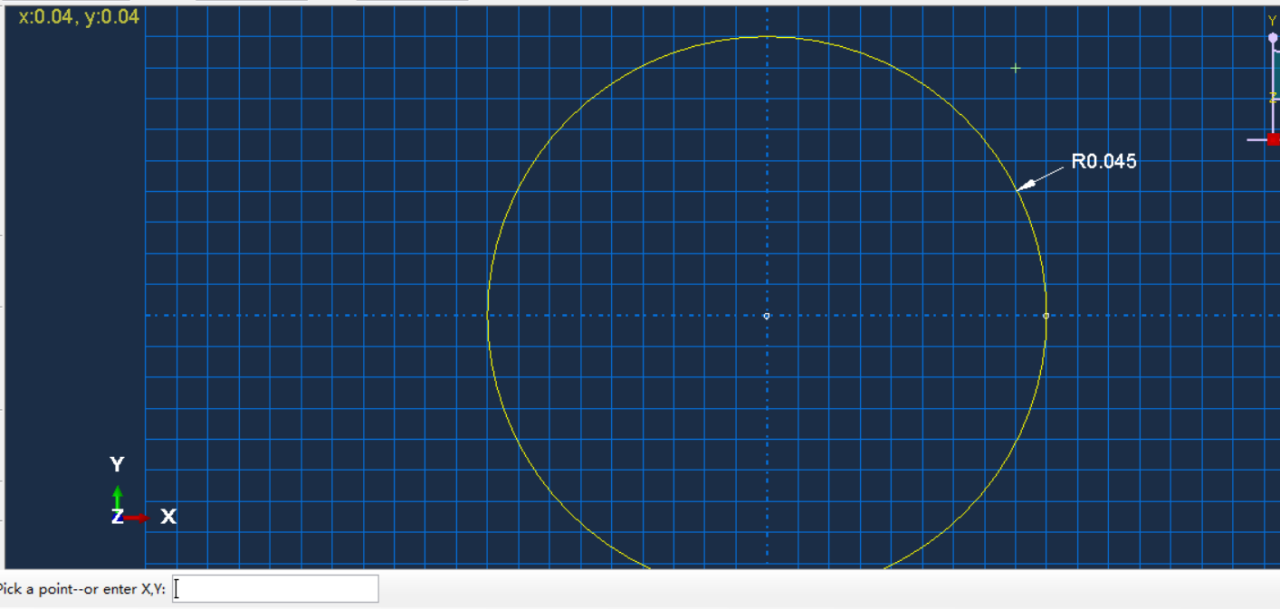

此时再画一个圆,这里的0.045后面的单位也是m


   转移左上方的坐标单位就是m

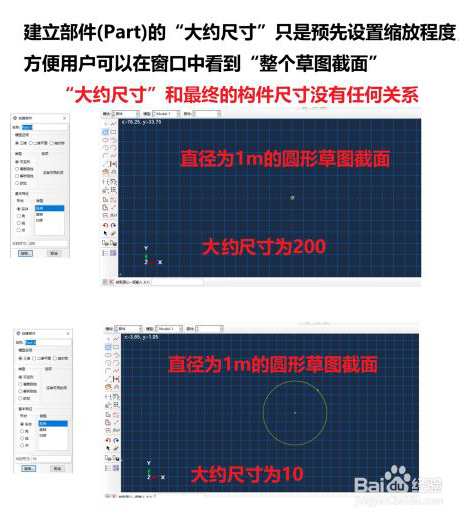

【总结】

创建part(部件)时的Approximate size(大约尺寸)在默认情况下是M,并且其大小不会影响部件的大小,只会影响草图的缩放情况。


   图片来源:https://jingyan.baidu.com/article/a17d5285ad8b288099c8f255.html




2.单位制

关于ABAQUS单位制网上有很多说明,用一个词来概括总结就是“自统一”。

自:是指自行选择。

统一:是指无论怎么选择(无论长度单位你选择的是m还是mm)要满足 N=kg * m/s2 ,即质量单位和加速单位相乘等于力的单位(即统一满足牛顿定律)。


   牛顿第二定律



**下面用表来说明:

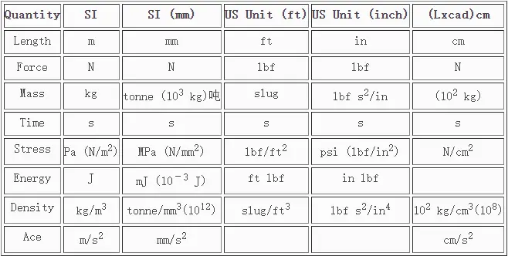

   ABAQUS单位


一列就是一套统一的单位。

对于某一特定材料,比如Q235。若在定义材料属性时,密度你输入为7.85e-9,那么你就是自行选择了mm单位,其他的物理量在输入的时候要统一,比如在load载荷模块中设置了某一部件的速度为10,按照上表那么它的单位应该是mm/s2。

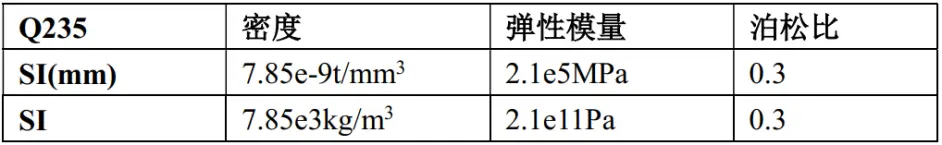

   Q235参数


3.注意

在这里需要注意的是,创建部件PART时的大约尺寸Approximate size其单位默认固定为m,在part模块的画布中其单位也是m,只影响模型的大小,不影响材料属性的定义。材料属性的单位是“自统一”。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
