ABAQUS单位制学习攻略

ABAQUS的单位

   ABAQUS拥有各种类型的材料模型库,可以模拟典型工程材料的性能,其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料,作为通用的模拟工具, ABAQUS 除了能解决大量结构(应力 / 位移)问题,还可以模拟其他工程领域的许多问题,例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析(流体渗透 / 应力耦合分析)及压电介质分析。

我们在操作ABAQUS时输入的也只是一个数值,自身是没有单位的。例如线段长度1,你可以说它长1毫米、1厘米、1米、甚至1光年。

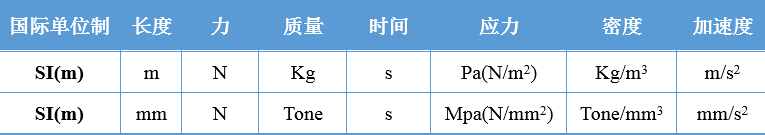

上表一列就是一套统一的单位,比如你将输入的数值“1”定义为1m,那么分析问题中的其他量,也要换算成这套单位,那力就是N,质量就是kg了。最后计算出的结果单位和所采用的单位制也是统一的。如果输入各个量纲的单位系统不统一,分析结果就会出现错误。


常见的单位换算

长度:毫米、厘米、米(mm、cm、m)

力:牛、千牛(N、KN)

质量:吨、千克(t、kg)

时间:秒(s)

应力:兆帕、千帕、帕(MPa、KPa、Pa)

能量:焦(mJ、J、KJ)

密度:千克/立方米(kg/m^3)

重度:牛/立方米(N/m^3)

1MPa=1000KPa=1000000Pa

1Pa=1N/m²=1(kg·m/s²)/m² =1kg/(m·s²)

1KPa=1KN/m²

1MPa=1000KN/m²

1MPa=1N/mm²

1kg=9.8N(常用的是1kg=10N)

1kg/m3=10N/m^3

由于ABAQUS中的所有量都没有单位,单位就需要我们自己决定,即内在的统一,不然算出的东西就会与实际不符,且计算结果容易出现错误。


由于普遍单位的换算都是按照国际单位制(长度m,时间s,重量kg)等基本单位导出和换算得来,统一的长度单位用m最好,如果结果中大致估算与MPa有关,计算过程可用mm、N、ton、s、mJ、t/mm^3、mm/s²或者m、KN、ton、s、mJ、t/m^3、m/s²;如果结果中大致估算与KPa有关,计算过程可用m、KN、ton、s、mJ、t/m^3、m/s²;如果结果中大致估算与Pa有关,计算过程可用m、N、kg、s、J、kg/m^3、m/s²;最后也可通过所获取材料基本属性来确定建模时尺寸单位的选取。
