今天给大家介绍一个ABAQUS显式动力学分析的案例-爆炸载荷应力波的传递,摘取自帮助文档,单位制有所不同。

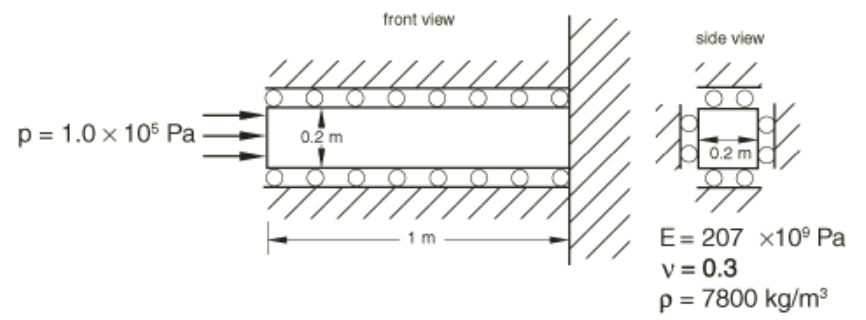

图1 案例了解

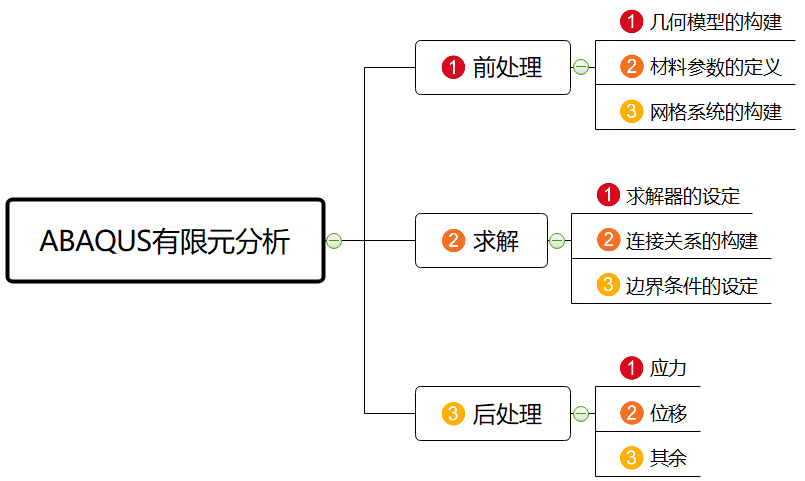

回顾一下ABAQUS的有限元分析流程:
图2 ABAQUS有限元分析流程
1.1 几何模型的构建
几何模型在UG中建立,导入ABAQUS中,如图3所示。
图3 几何模型
1.2 材料参数的定义
1.2.1 材料本构
在property模块中,创建材料,定义elastic参数,杨氏模量为2.07e5MPa,泊松比为0.3。
1.2.2 截面创建
通过Create Section为实体模型创建solid,homogeneous截面,并选择相应的材料完成截面创建。
1.2.3 截面指派
通过Assign Section将创建好的截面指派给相应模型。
1.3 网格系统构建
1.3.1 装配
在Assembly模块中,通过Create Instance进行装配。
1.3.2 网格划分

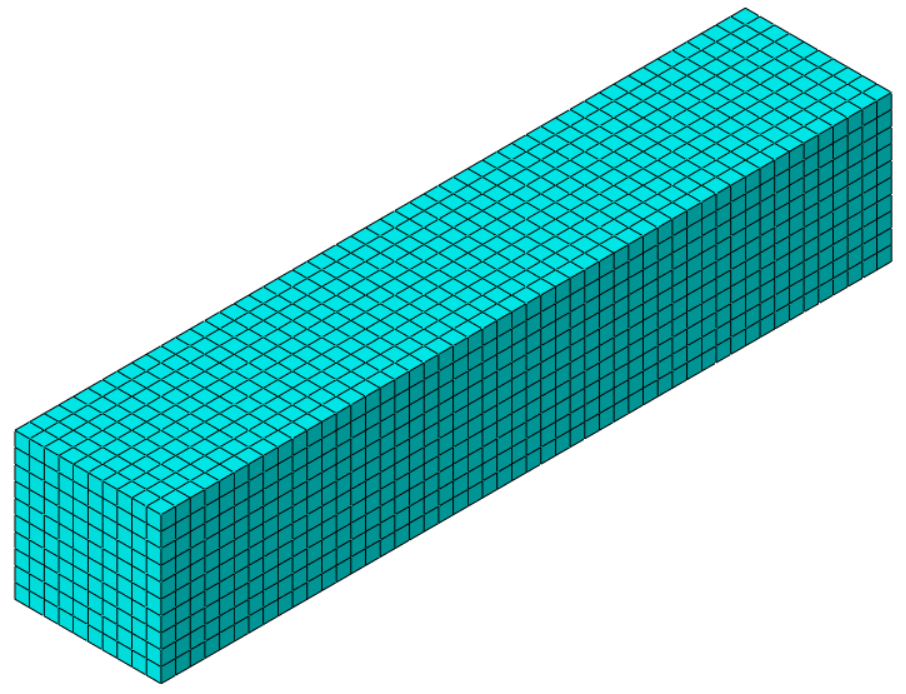

在Mesh模块中,设置网格大小为20,得到如下网格。
图4网格模型
1.3.3 单元类型
单元类型保持默认。
2.1 求解器的设定
在Step模块中通过Create Step创建动力显式分析步,求解时间设置为2.0e-4s。
2.2 连接关系的构建
不需要连接关系,略过。
2.3 边界条件的设定
2.3.1 位移边界条件
在Load模块中,通过Create Boundary Condition创建Symmetry/Antisymmetry/Encastre约束,选择一侧端面,施加Encastre约束。
通过Create Boundary Condition创建Displacement/Rotation约束,分别选择前后上下四个长方形端面,约束法向自由度。
2.3.2 载荷边界条件
在Load模块中,通过Create Load创建pressure,选择另一个端面,按照图5创建曲线并施加压力。
图5 载荷约束
在Job模块中,创建相应作业并提交求解分析。

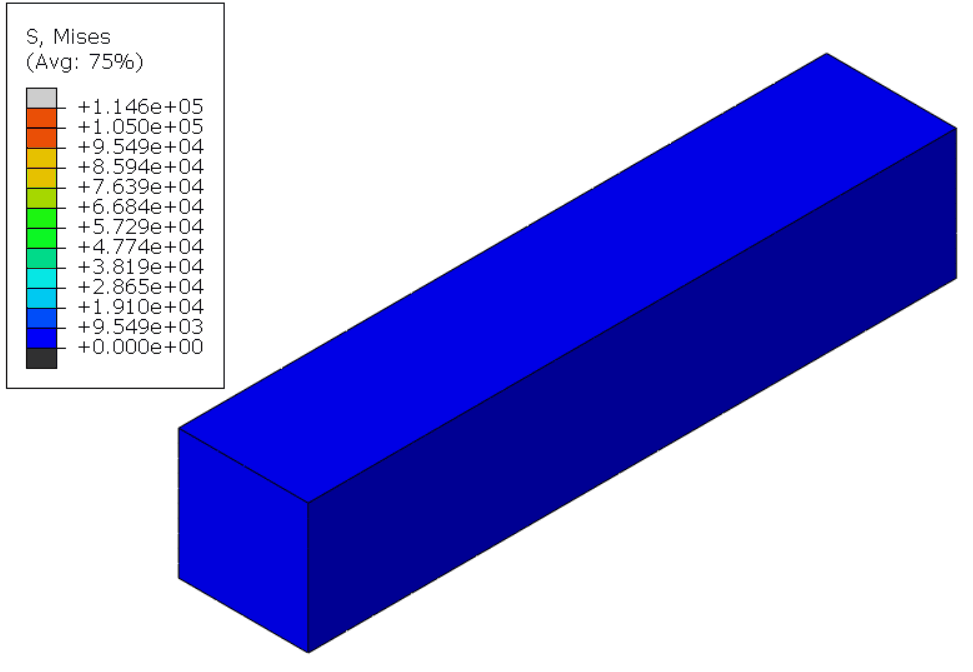

得到的应力结果如下所示:
GIF
图6 应力结果
