轧制成形显式动力学分析:基于ABAQUS的研究

显示动力学算法:中心差分法

显式优点:增量步小求解效率高(短时);易模拟接触和不连续情况的分析

下面以轧制成形的例子进行讲解



前处理:

1.模型构建:模型相对简单,自行构建

2.材料参数定义(实际材料参数根据实际检测创建):

密度:7.85e-9;

弹性本构参数:杨氏模量:2.1e5MPa,泊松比:0.3

塑性本构参数:

屈服强度200340
塑性应变00.2



3.网格系统构建:包括装配、网格划分和指定单元类型

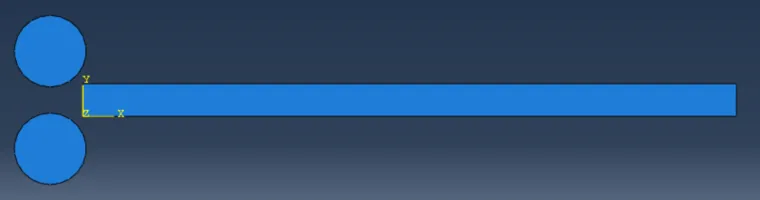

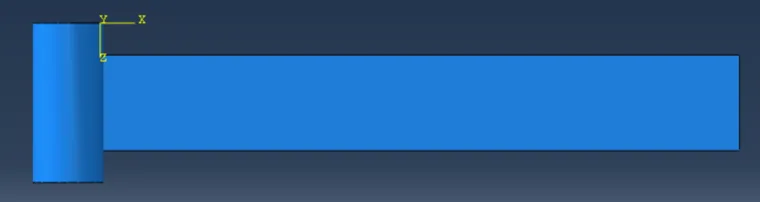

装配:

基于ABAQUS轧制成形显式动力学分析的图1

基于ABAQUS轧制成形显式动力学分析的图2

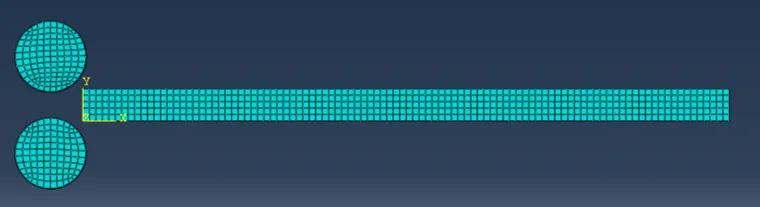

网格划分:

基于ABAQUS轧制成形显式动力学分析的图3

轧辊采用中性轴算法进行网格精度的控制,网格划分结果如上图。

单元类型:C3D8R

至此,前处理部分全部完成。



求解:

1.求解器设定

1)求解器采用显式动力算法:Dynamic,Explicit

 多载荷步分析:

 Step1:轧板的送料(0.001s)

 Step2:轧板轧制成形(0.01s)其他保持默认

2)设置场输出和历史输出:

 场输出:step2的频率调整为50(即一共输出50帧),与隐式不同

 历史输出:保持默认



2.连接关系设定

接触设置为通用接触即软件自行判定,也可设置为面-面接触

接触属性:切向摩擦系数为0.3,法向为硬接触

约束:设置参考点并与轧辊设置为刚体约束



3.边界条件设定

位移(约束):step1释放轧辊的转动自由度,板料通过强制位移送入;step2中轧辊添加转速,轧辊的位移释放

载荷(载荷):step2对板料施加压力(压下量太大,仅靠摩擦会打滑导致无法继续轧制)

至此,求解过程结束。

本次模拟仅供参考,具体问题需具体分析。

后处理:


基于ABAQUS轧制成形显式动力学分析的图4

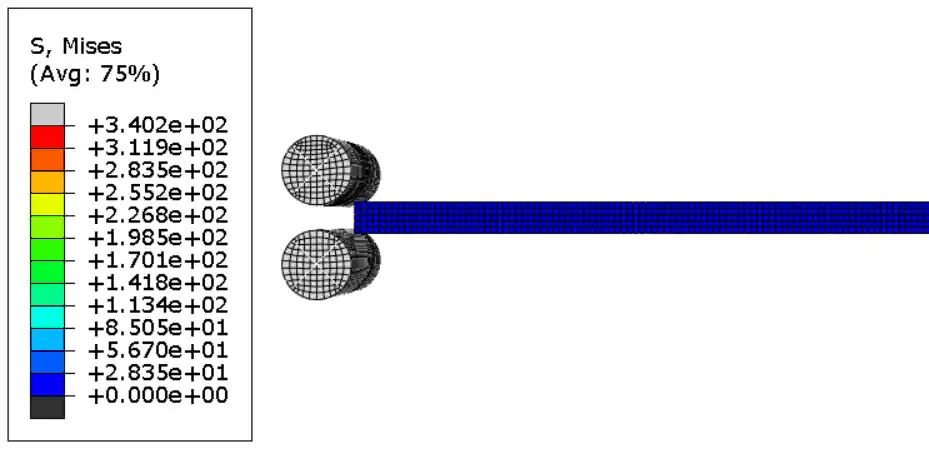

应力云图

基于ABAQUS轧制成形显式动力学分析的图5

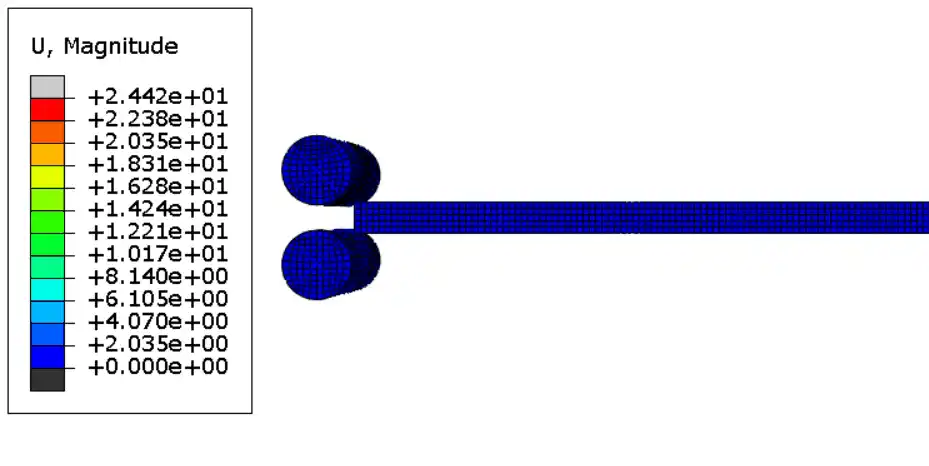

位移云图



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
