车载气瓶Abaqus时域随机振动仿真(考虑内压与预紧螺栓)



图1-车载气瓶



随机振动在Abaqus中有3中常用的分析方法:

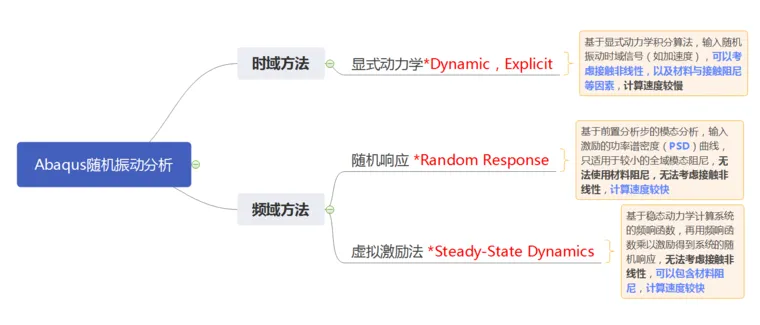

图2-Abaqus中随机振动的常用方法与适用性

车载气瓶装配结构要考虑接触非线性,采用基于显式动力学分析的时域方法。气瓶是采用传统材料的金属气瓶,首先通过Standard静力学分析计算气瓶装配结构在重力、U型螺杆预紧力、气瓶内压下的应力状态和变形情况。


图3-气瓶装配结构静力学分析

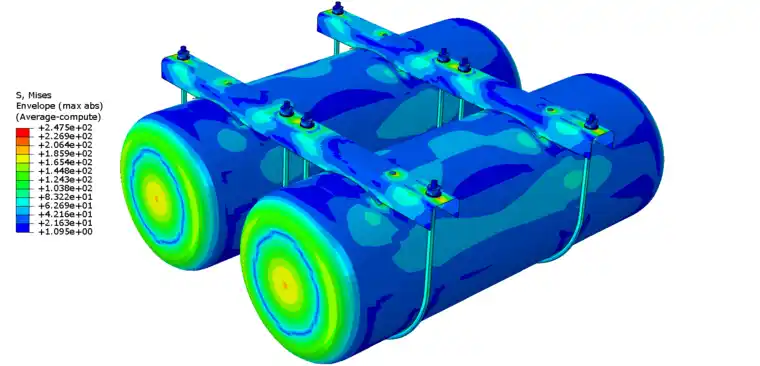

图4-静力学应力


图5-静力学变形

复制静力学模型,更改分析步为Explicit,通过预定义场的初始状态导入将Standard模型计算出来的静力学应力变形状态导入Explicit分析模型,用于时域随机振动分析

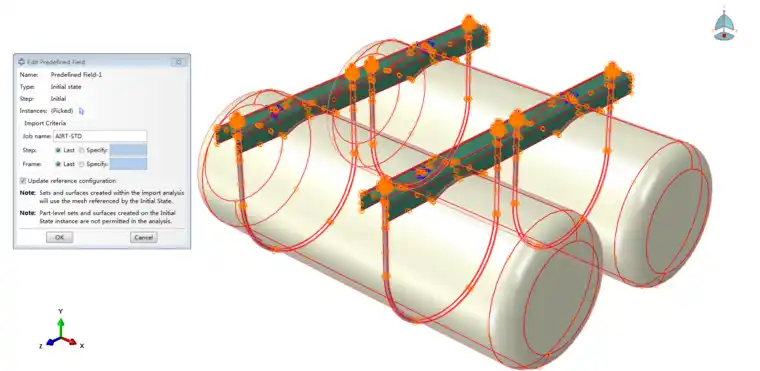

图6-初始状态导入

Y向施加随机振动加速度信号。

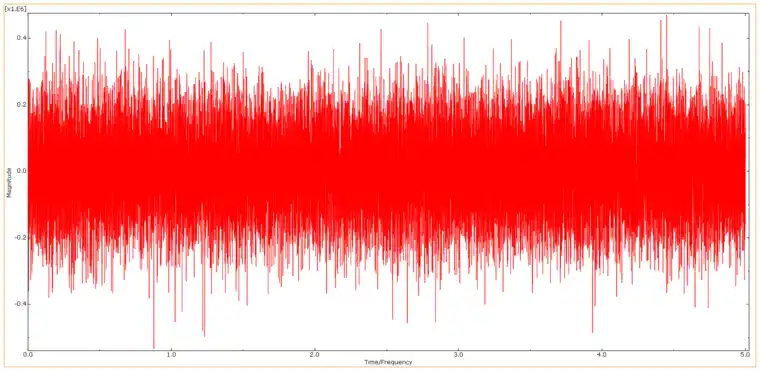

图7-随机振动时域加速度信号


图8-气瓶随机振动最大应力674.2MPa
