Abaqus重启动的GUI操作详细步骤

(1)在运行原始模型前,需要在step-output-restart requests中编辑关键词,方便在软件中生成重启动文件,里面的Frequency感觉是输出频次,我想的是如果模型中断那种,最好是频次取小一点,如果step能够完全计算完,后续为了计算更久,即加step time,那可以把Frequenc设大一点,反正他要Overlay(覆盖),一定会保存中断时或者计算完毕后的最终步的重启动文件,感觉无所谓的,不过这个Job-2.res文件也不大,看情况吧。

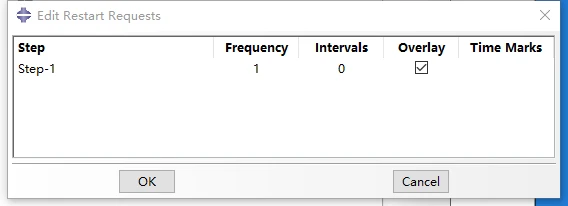

   原始模型的计算步编辑关键词,为生成Job-name.res文件而做准备



   这是原始模型计算得到的重启动文件


(2)如果要重启动,输入的文件为Job-2.odb,那么首先需要在模型树上重新复制一个模型,反正我看网上是这样的,所以我也这样。然后选中重启动模型,点右键,edit attributes,编辑重启动模型的关键字。


   一个copy的是我计算的原始文件,两个copy的是我为重启动而计算的重启动文件



   重启动模型的关键字编辑


(3)在重启动模型中的新增一个step-2,其中step-1是之前模型的,之前的模型算1s,现在继续再算2s,以示区别,如果没有这样的一步,会报错:STEP DATA MUST BE INCLUDED IF THE ENDSTEP PARAMETER IS USED WITH *RESTART OPTION.

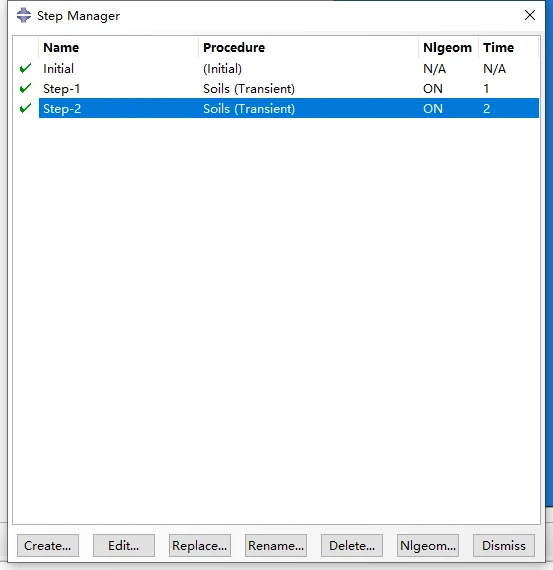

   重启动模型中新增step


(4)在job文件中新增一个job-3,然后选择restart。


   重启动模型新建job


(5)重启动计算结果

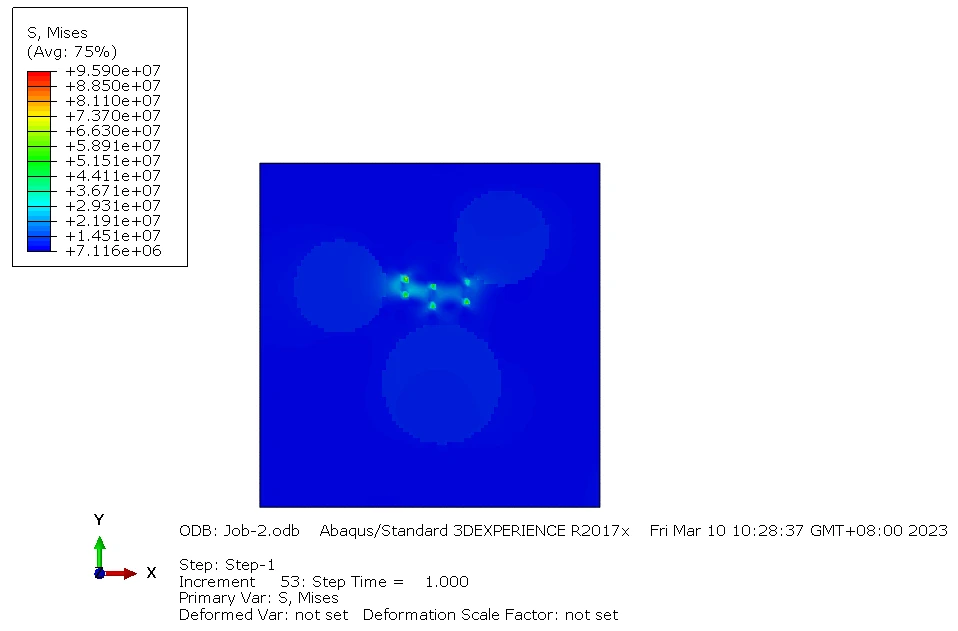

   原始模型中step-1计算完毕的结果

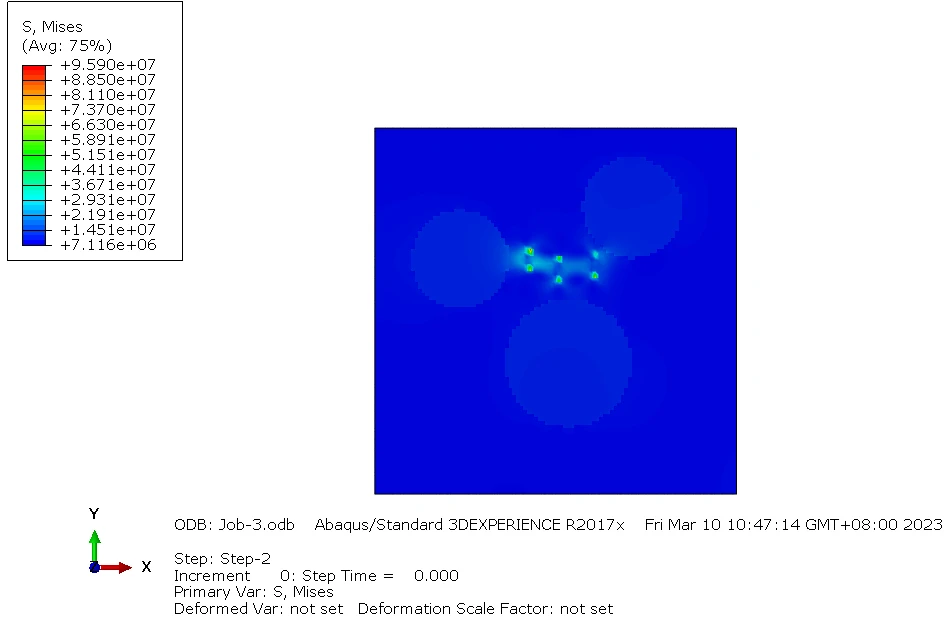

   重启动模型中step-2初始条件的结果,与原始计算模型计算终结果一致

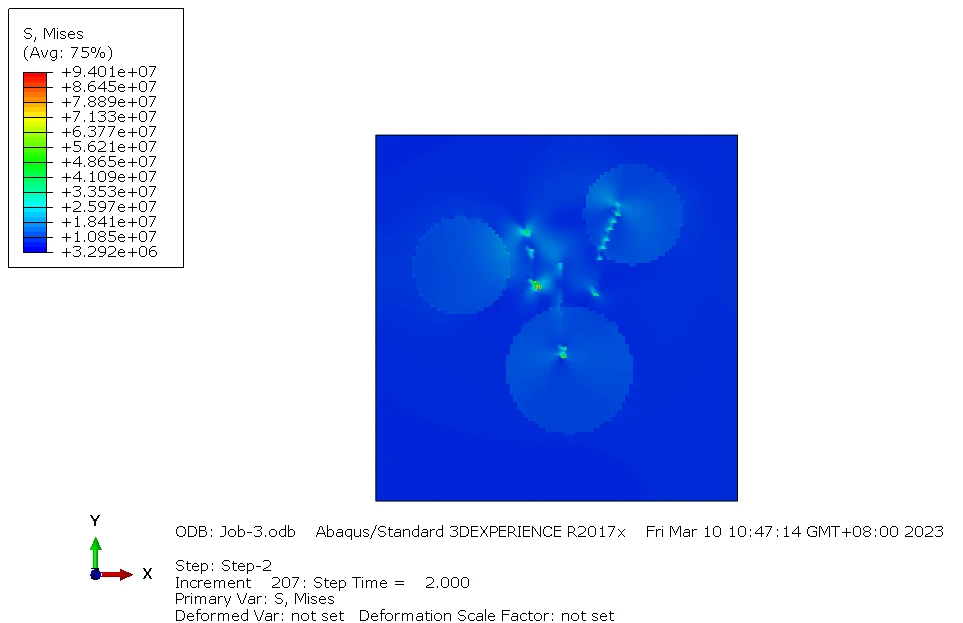

   重启动模型中step-2计算完毕结果


总结:重启动应该是将模型计算末尾的结果重新导入模型,如果是改变边界载荷,需要多创建一个step-3,让step-2继承step-1的结果,然后在进行step-3计算,step-2与step-1的各种条件需一致,可以让step-2计算非常短的时间来忽略step-2的存在(但这个我没有试),而step-3,应该可以改边界载荷,但我在本文中仅仅试了修改流体注入速率,见下图,应该大同小异,我觉得。


   step-1计算结果(注入条件为1)

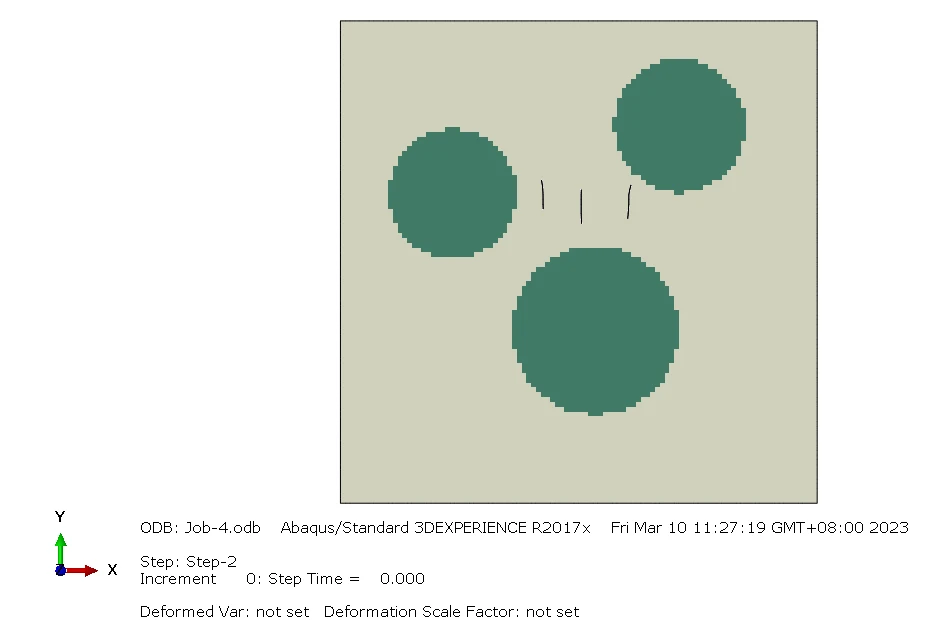

   step-2计算结果(注入条件为1)

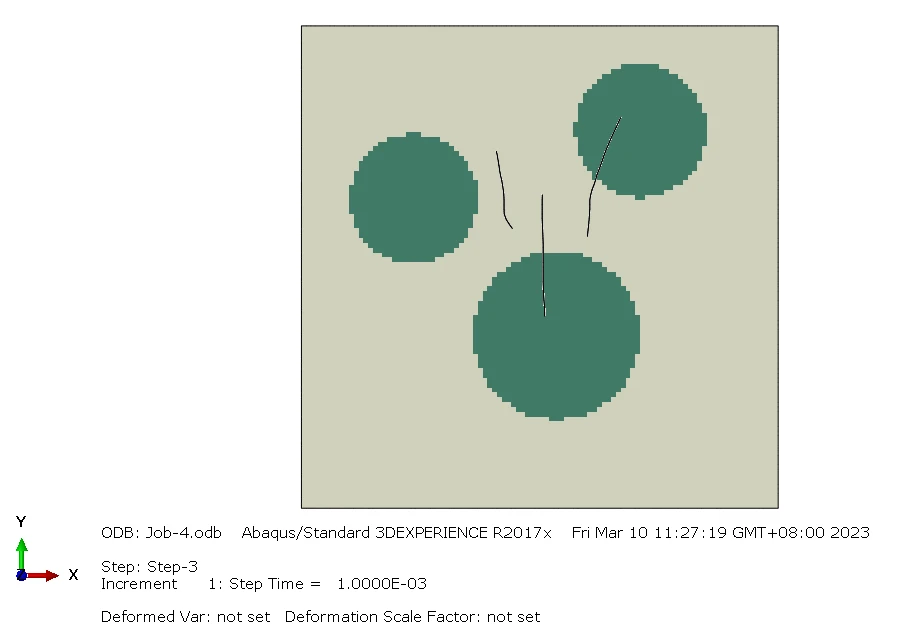

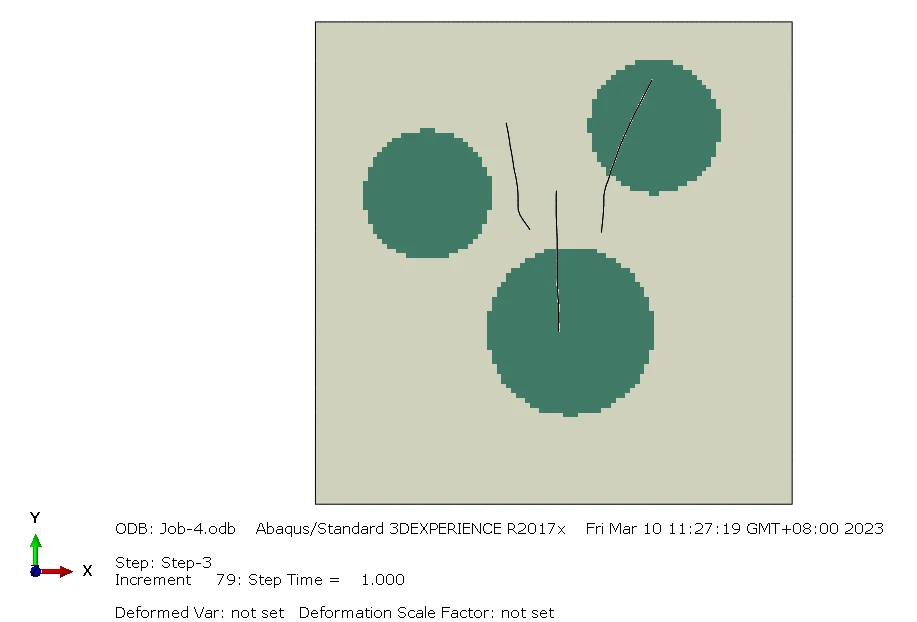

   step-3计算结果(注入条件为3)
