KEYSHOT10.1车载录音产品渲染全流程实战指南

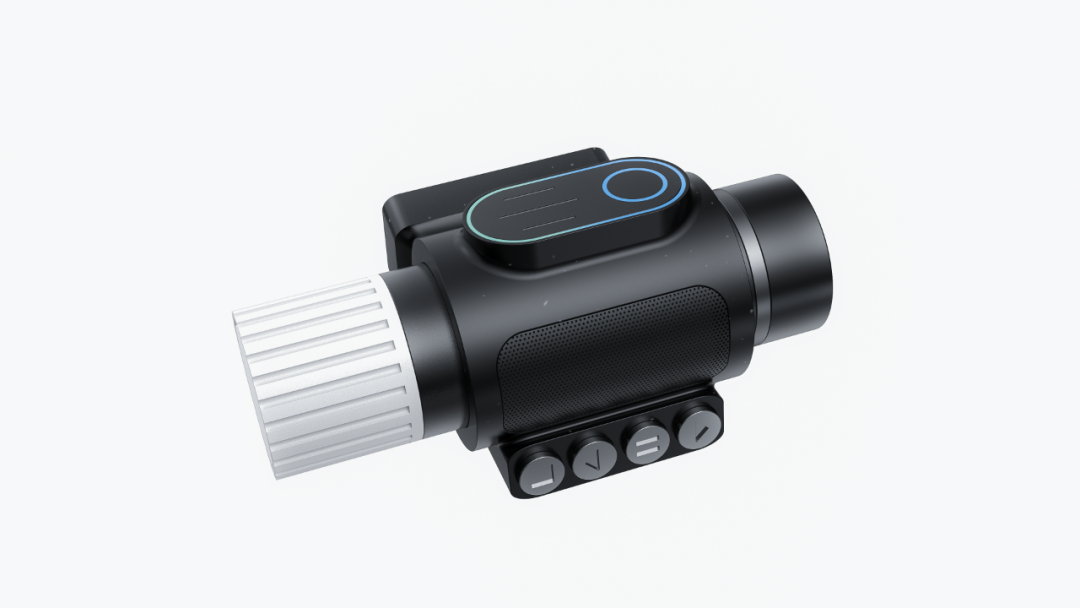

最终渲染效果图

今天 分享车载录音设备的渲染教程

如果想跟着练习的朋友

可以在工业设计公众号

后台(非文章底部)留言 ： 车载录音

获取3D模型

希望今天的教程能够对大家有所帮助~

【 详细步骤 】

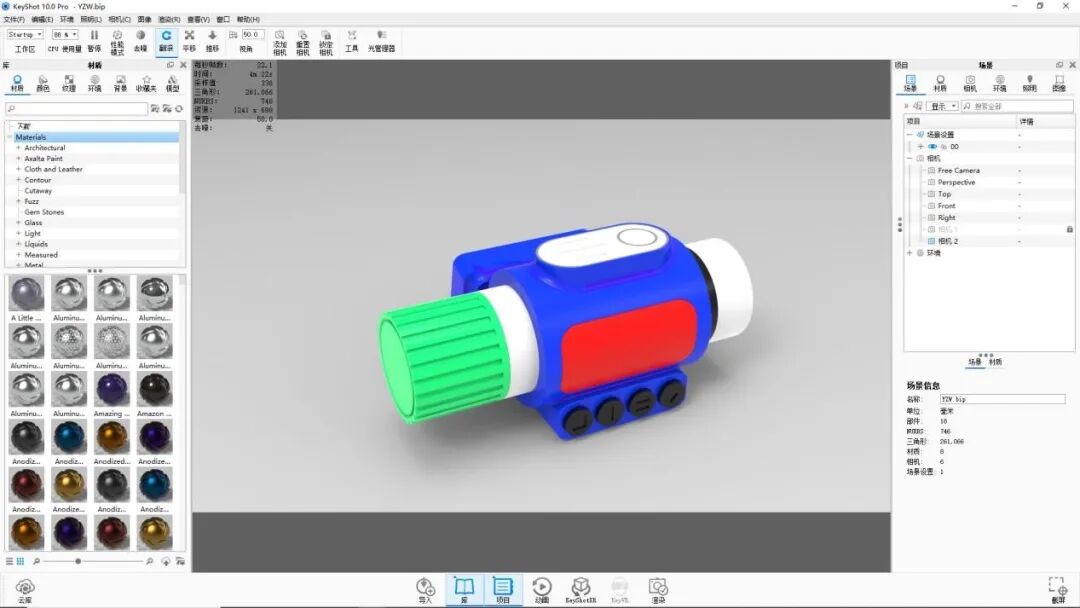

1.将需要渲染的模型拖入ks中。

2.右侧选择场景，选中模型，点击下方移动工具，调整合适渲染角度。

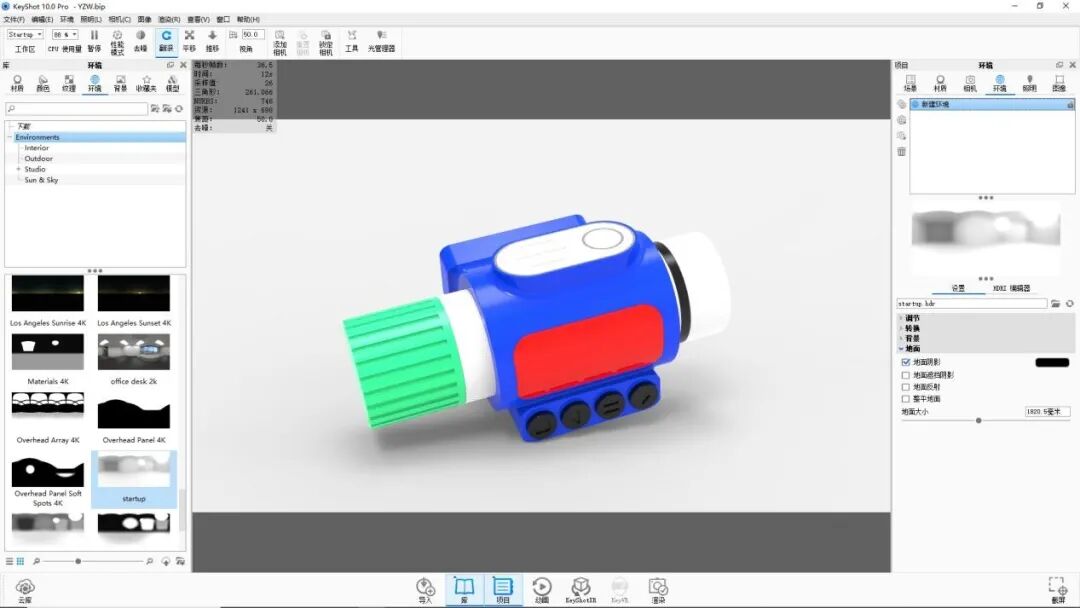

3.右侧环境中选择地面阴影，去掉地面阴影。

4.右侧选择相机，新增相机，锁定渲染角度。

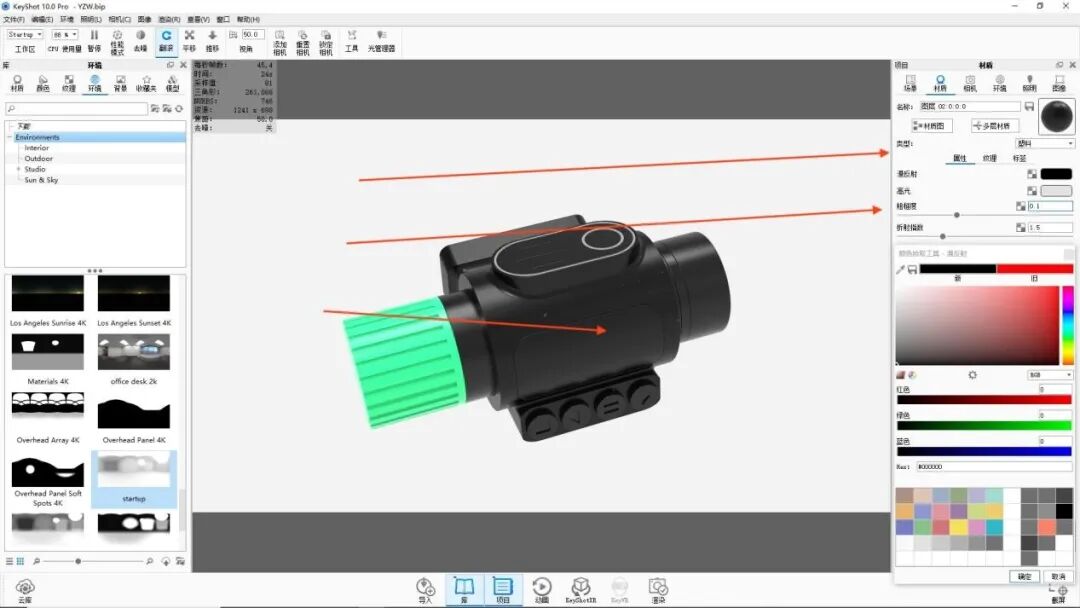

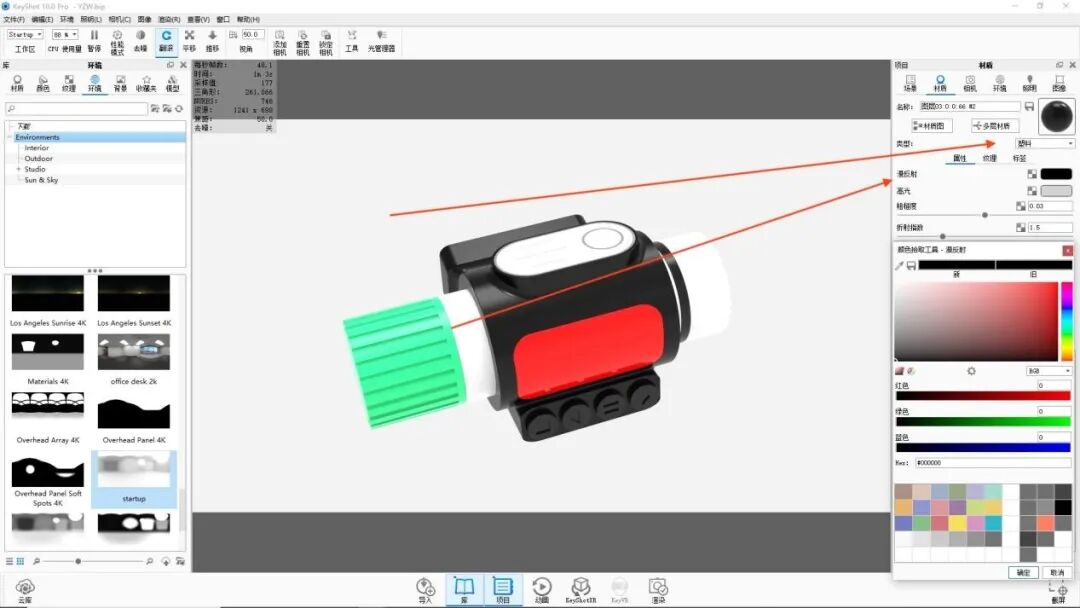

5.选择模型产品外壳，调整颜色。

类型：塑料，粗糙度：0.03，折射指数：1.5.

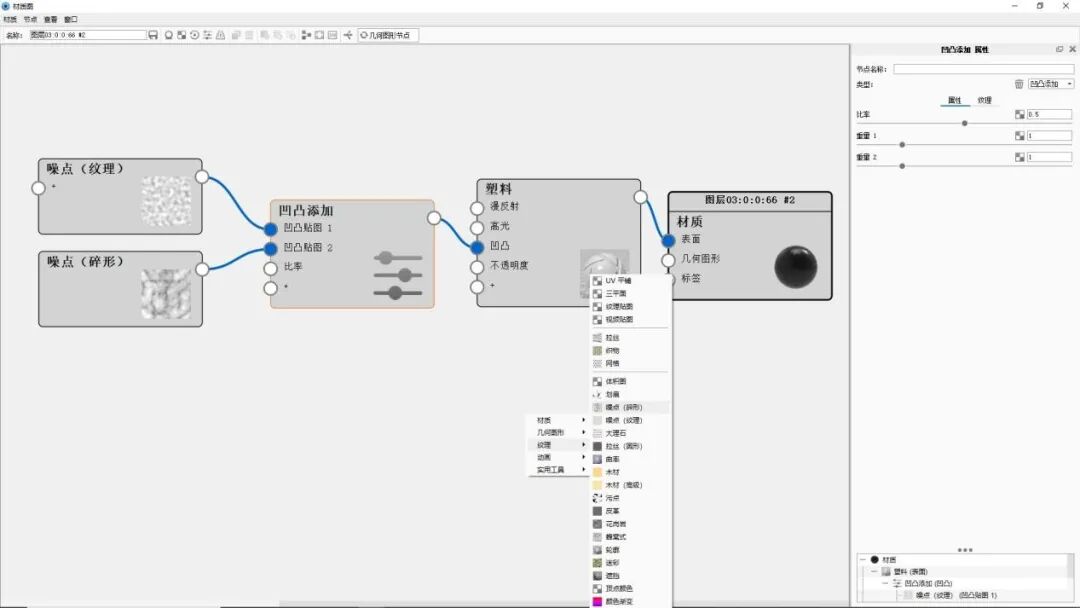

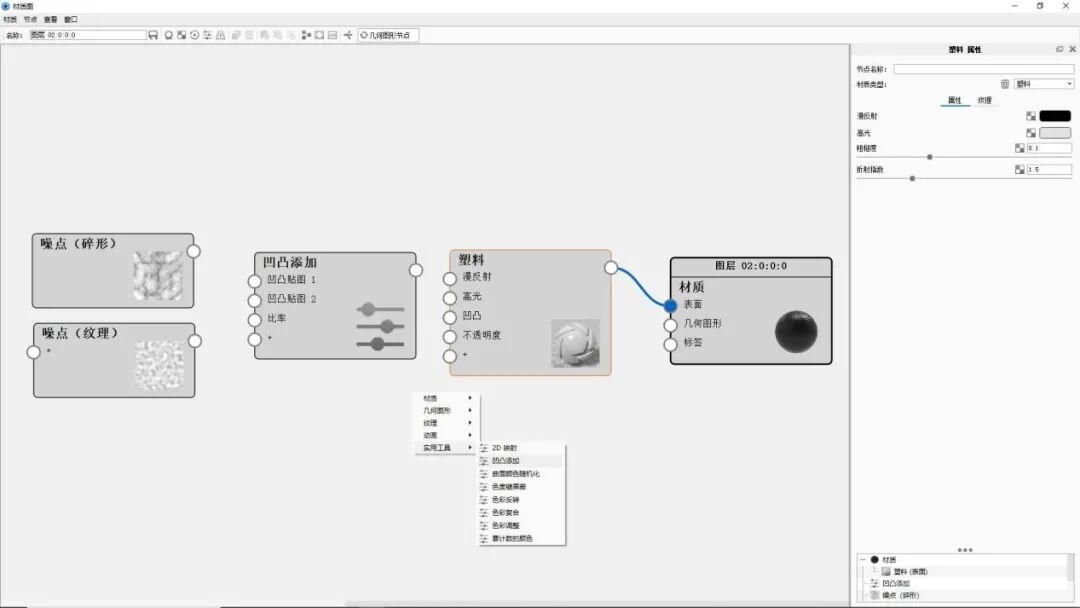

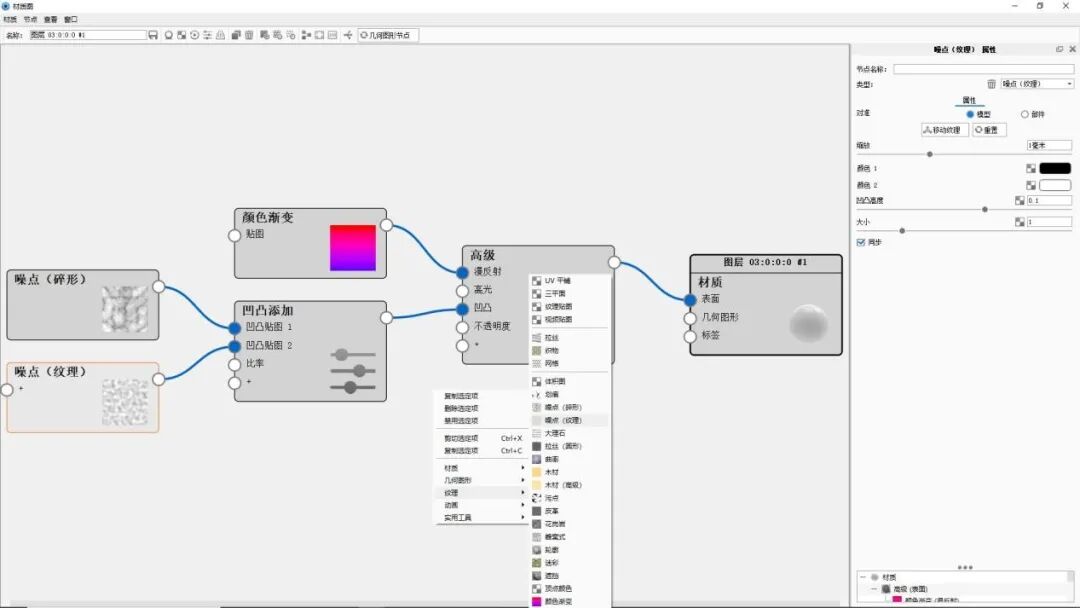

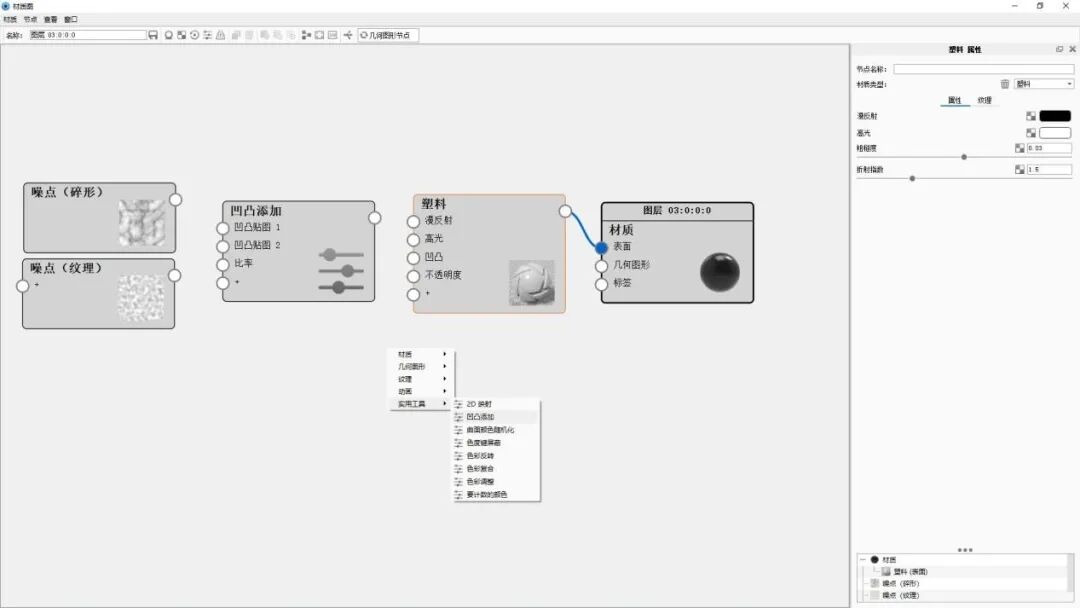

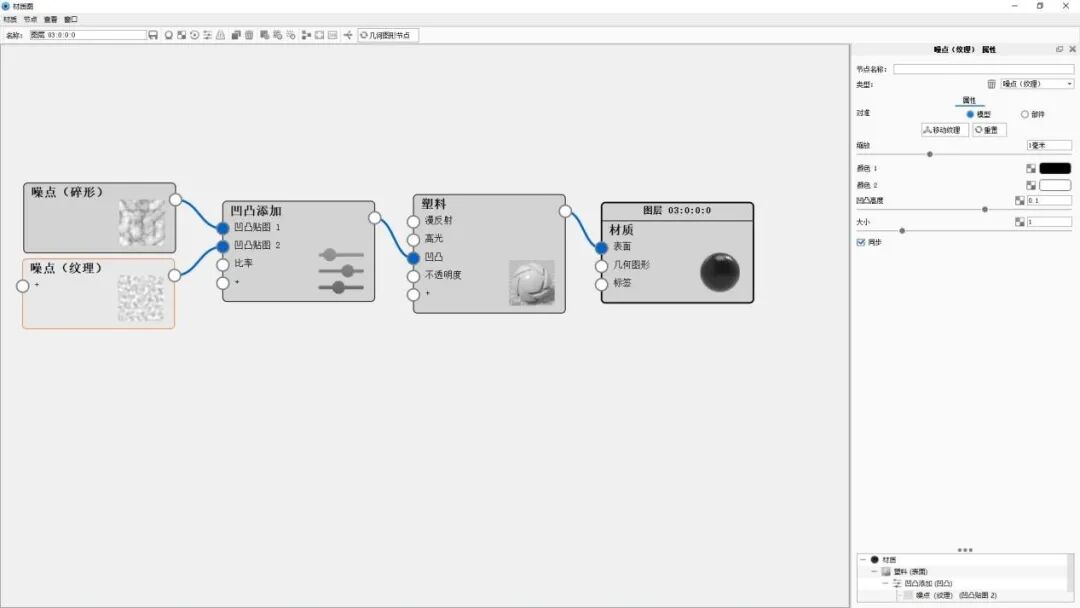

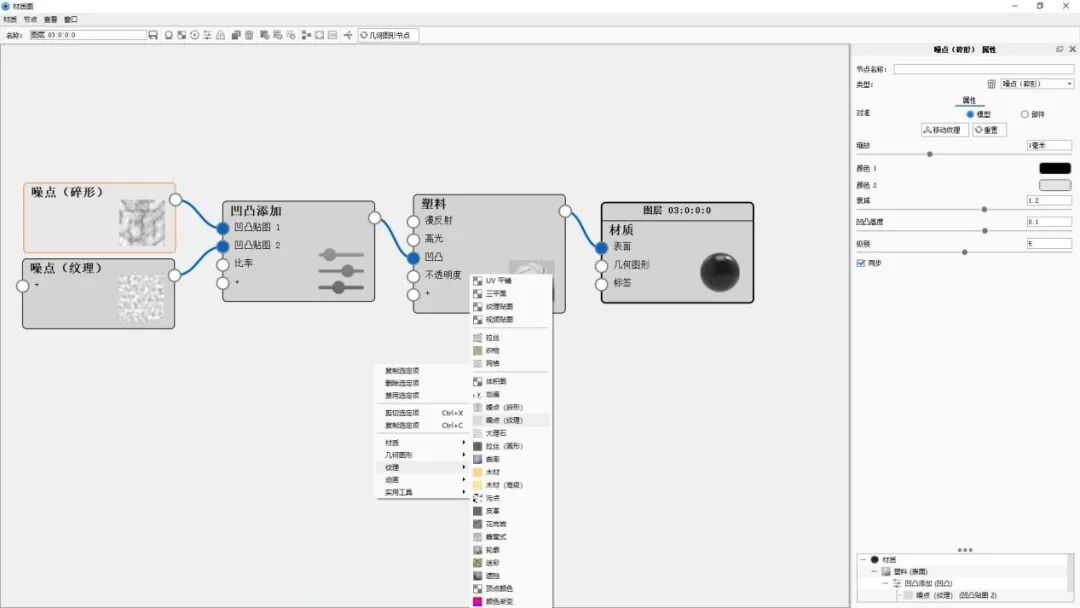

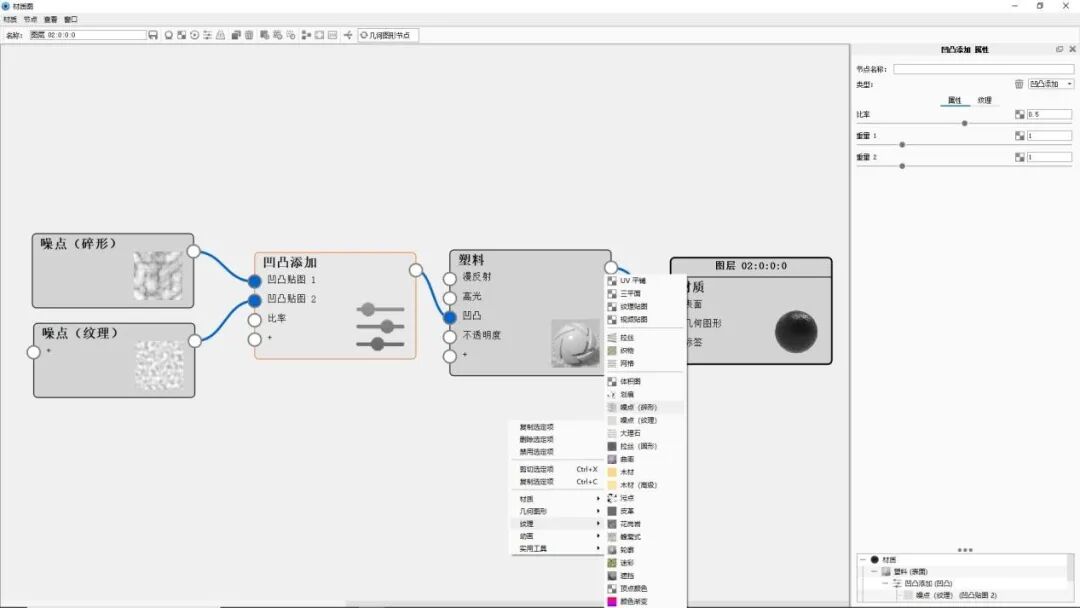

6.打开材质图，右击实用工具中添加凹凸添加连接到漫反射，纹理中添加噪点（纹理）和噪点（碎形）分别连接到凹凸添加上。

凹凸添加——比率：0.5，重置1：1，重置2：1.

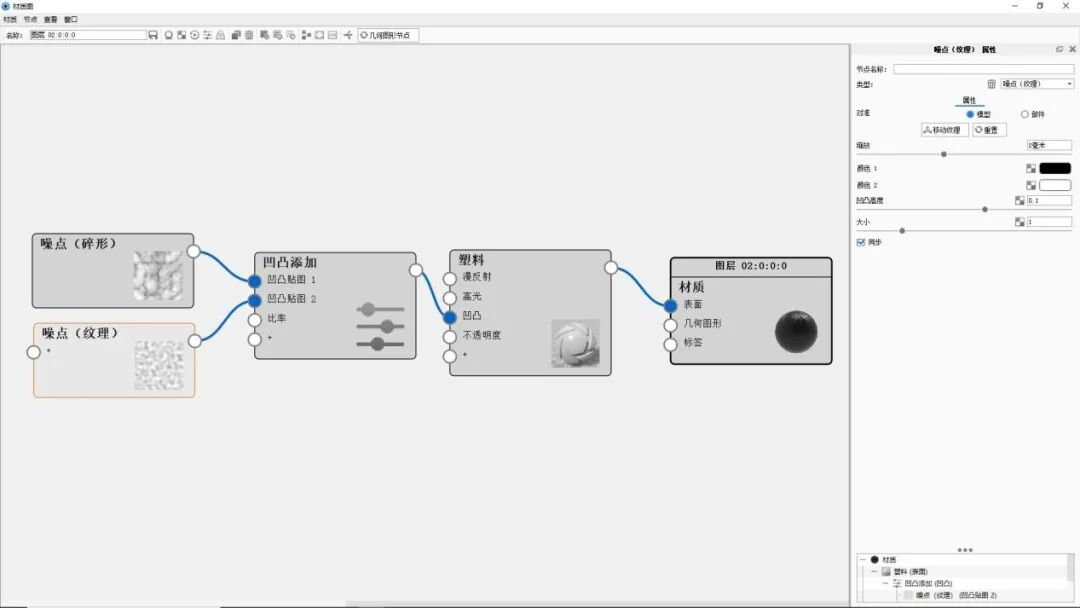

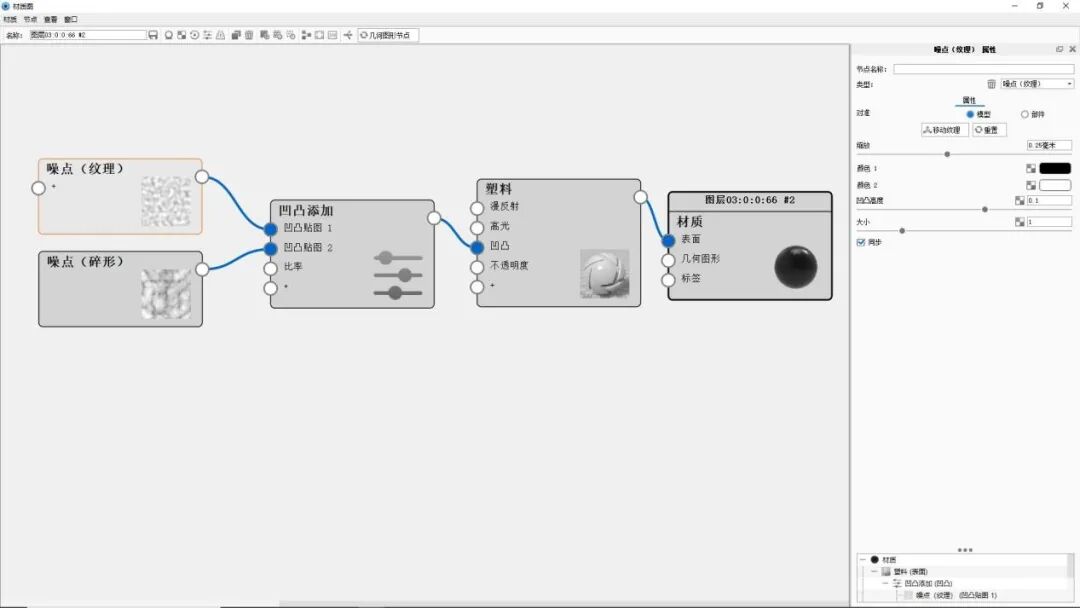

噪点（纹理）——对准：模型，缩放：0.25毫米，凹凸高度：0.1，大小：1.

噪点（碎形）——对准：模型，缩放：0.1毫米，衰减：1.2，凹凸高度：0.1，级别：5.

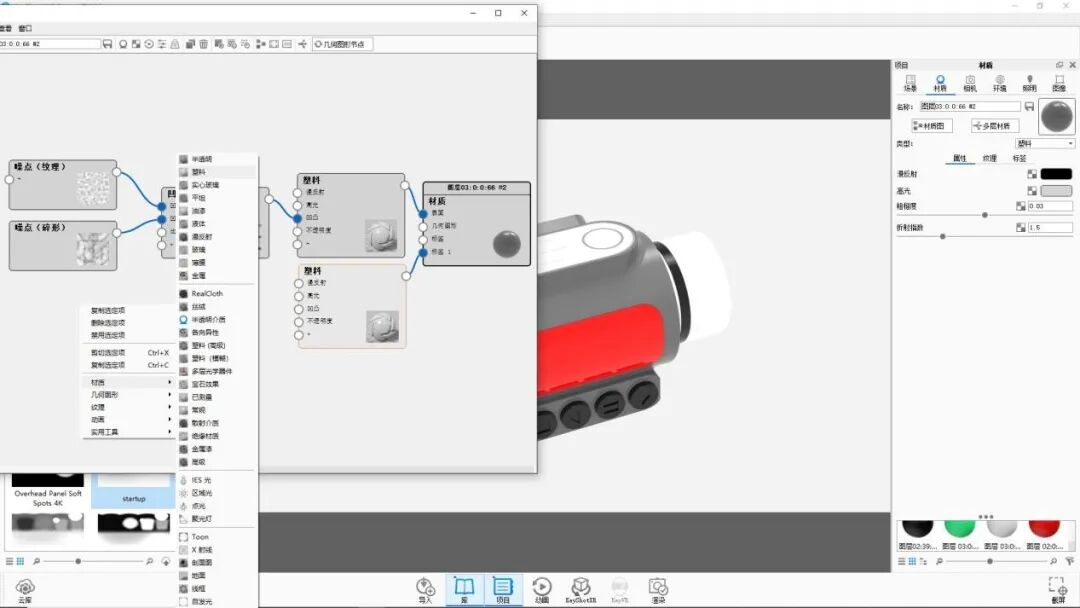

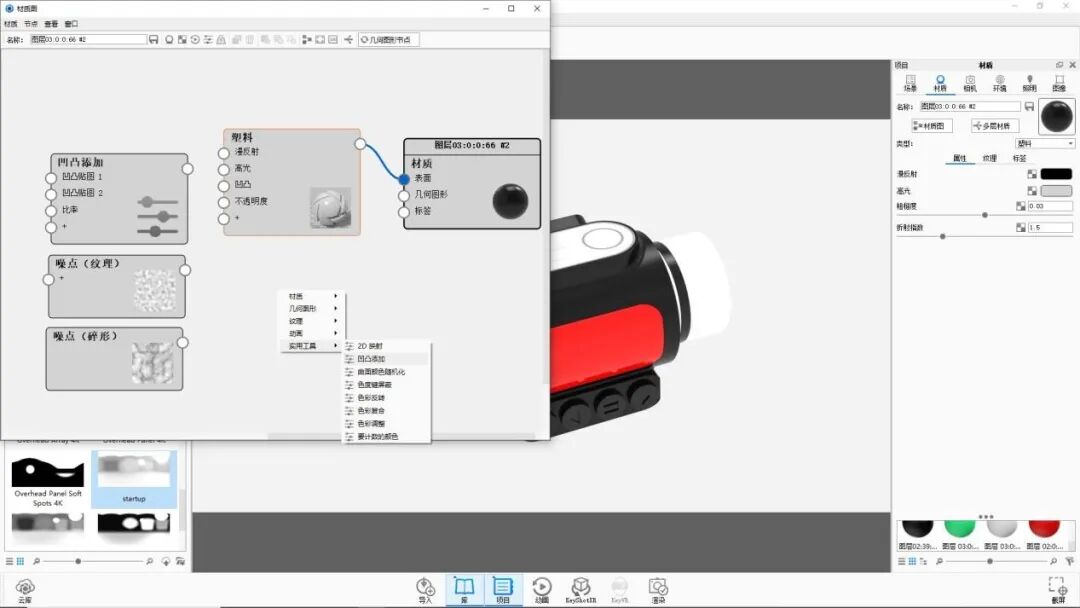

7.右击材质中新添加一个塑料材质连接到标签上。

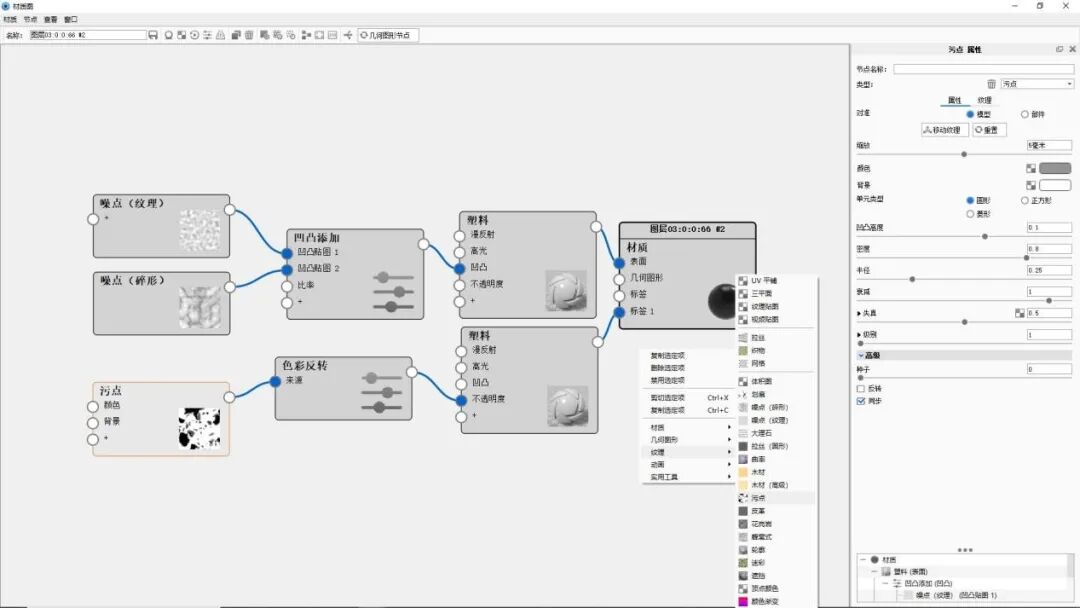

8.右击实用工具中添加色彩反转连接到不透明度，纹理中添加污点连接到色彩反转来源。

污点——对准：模型，单元类型：圆形，凹凸高度：0.1，密度：0.8，半径：0.25，衰减：1，失真：0.5，级别：1，种子：0.

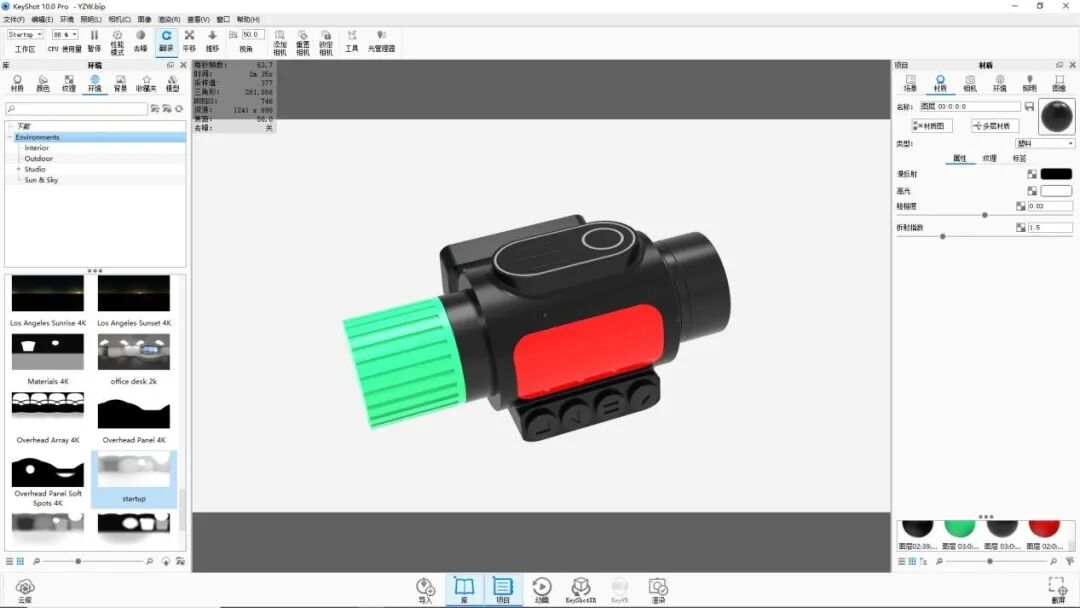

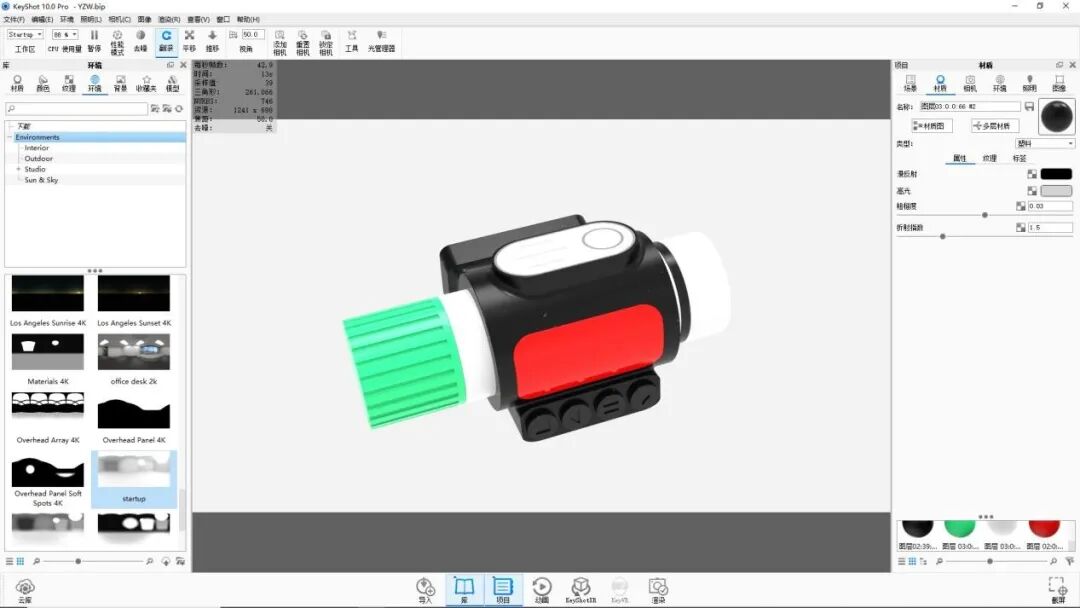

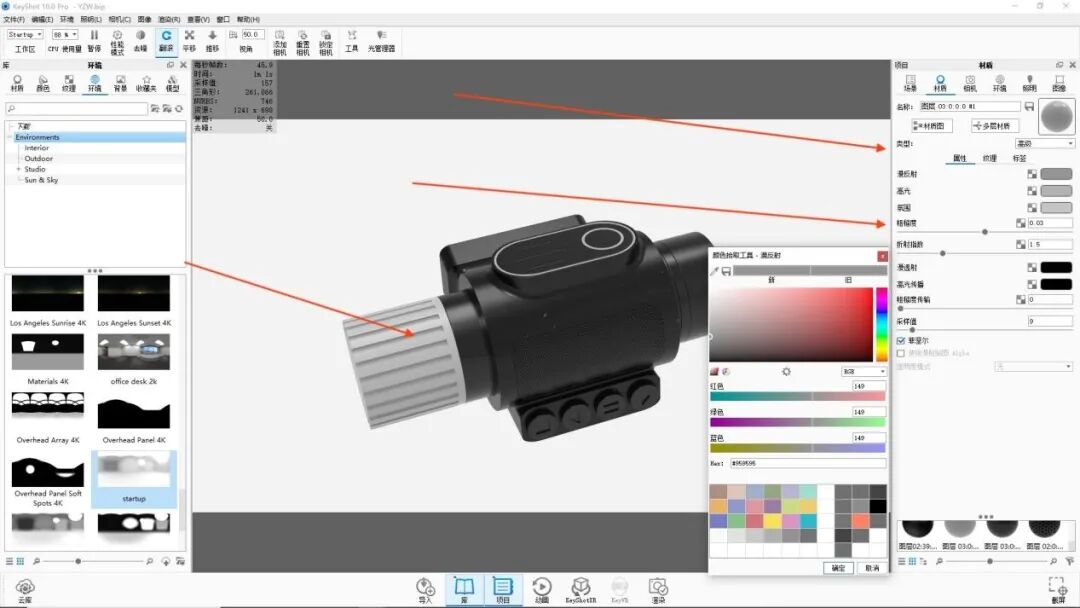

9.右侧材质选择模型中如图部件，给予颜色材质。

类型：塑料，粗糙度：0.03，折射指数：1.5.

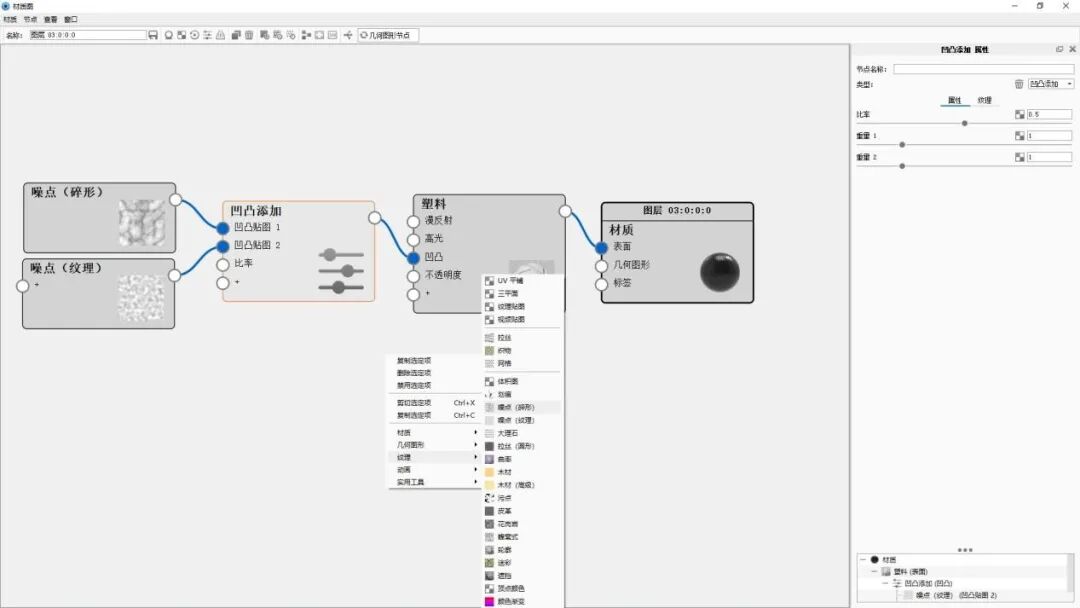

10.同理打开材质图，右击实用工具中添加凹凸添加连接到漫反射，纹理中添加噪点（纹理）和噪点（碎形）分别连接到凹凸添加上。

凹凸添加——比率：0.5，重置1：1，重置2：1.

噪点（纹理）——对准：模型，缩放：1毫米，凹凸高度：0.1，大小：1.

噪点（碎形）——对准：模型，缩放：1毫米，衰减：1.2，凹凸高度：0.1，级别：5.

11.右侧材质选择模型如图部件，给予颜色材质。

类型：塑料，粗糙度：0.1，折射指数：1.5.

12.同理打开材质图，右击实用工具中添加凹凸添加连接到漫反射，纹理中添加噪点（纹理）和噪点（碎形）分别连接到凹凸添加上。

凹凸添加——比率：0.5，重置1：1，重置2：1.

噪点（纹理）——对准：模型，缩放：2毫米，凹凸高度：0.1，大小：1.

噪点（碎形）——对准：模型，缩放：2毫米，衰减：1.2，凹凸高度：0.1，级别：5.

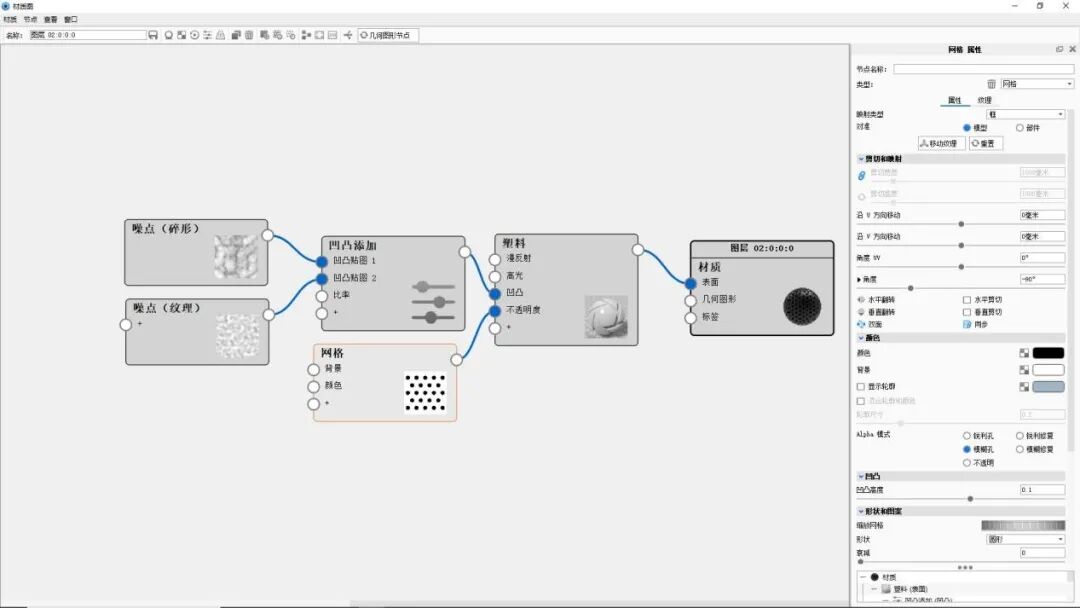

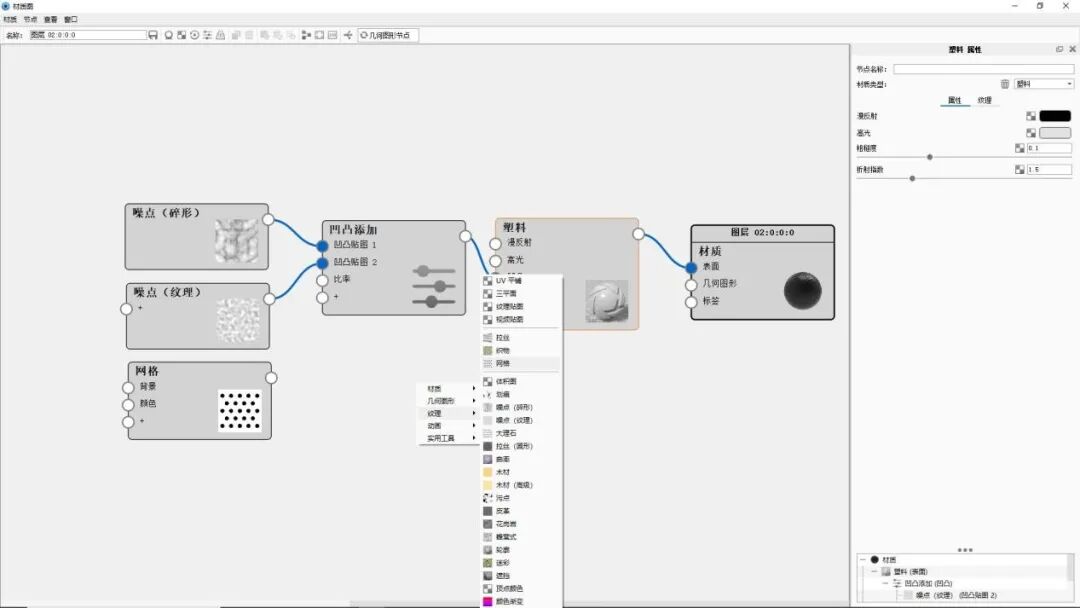

13.右击纹理中添加，网格连接到不透明度上，制造孔洞效果。

网格——映射类型：狂、框，对准：模型，沿u方向移动：0毫米，沿v方向西东：0毫米，角度uv：0°，角度：-90°，Alpha模式：模糊孔，凹凸高度：0.1，形状：圆形。

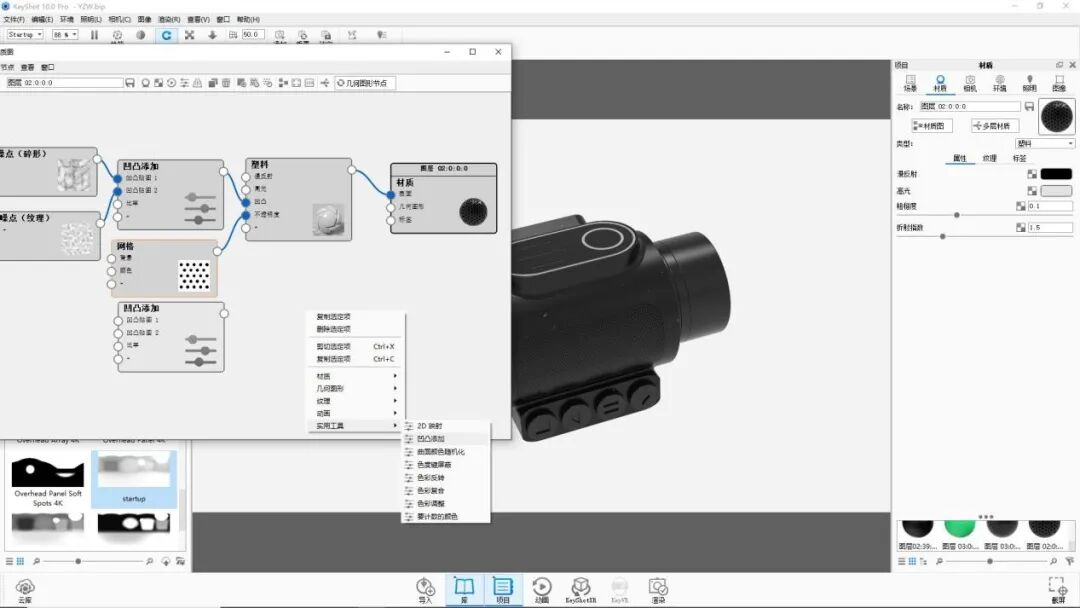

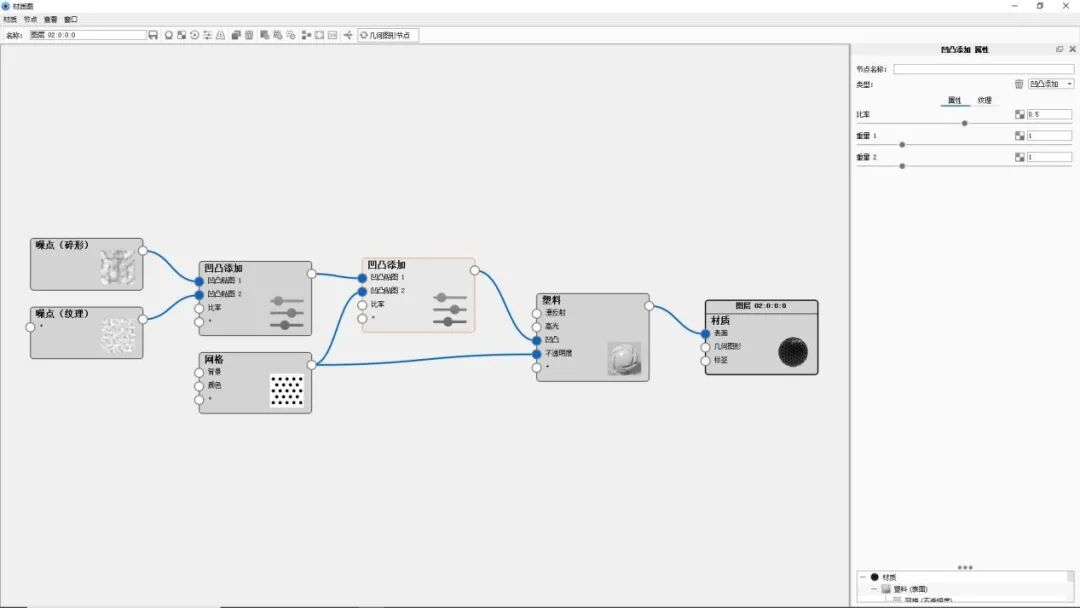

14.为了增加孔洞效果和部件材质质感，右击实用工具中添加凹凸添加，将网格也连接到凹凸添加上。

凹凸添加——比率：0.5，重置1：1，重置2：1.

15.右侧材质选择模型如图部件，给予颜色材质。

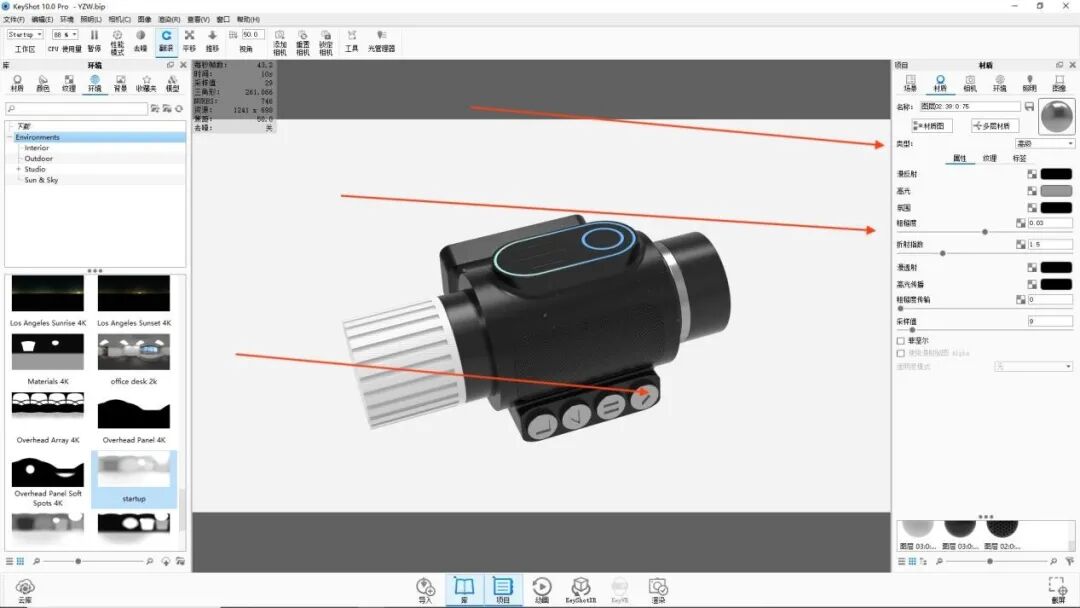

类型：高级，粗糙度：0.03，折射指数：1.5，粗糙传播度：0，采样值：9，菲涅尔打开。

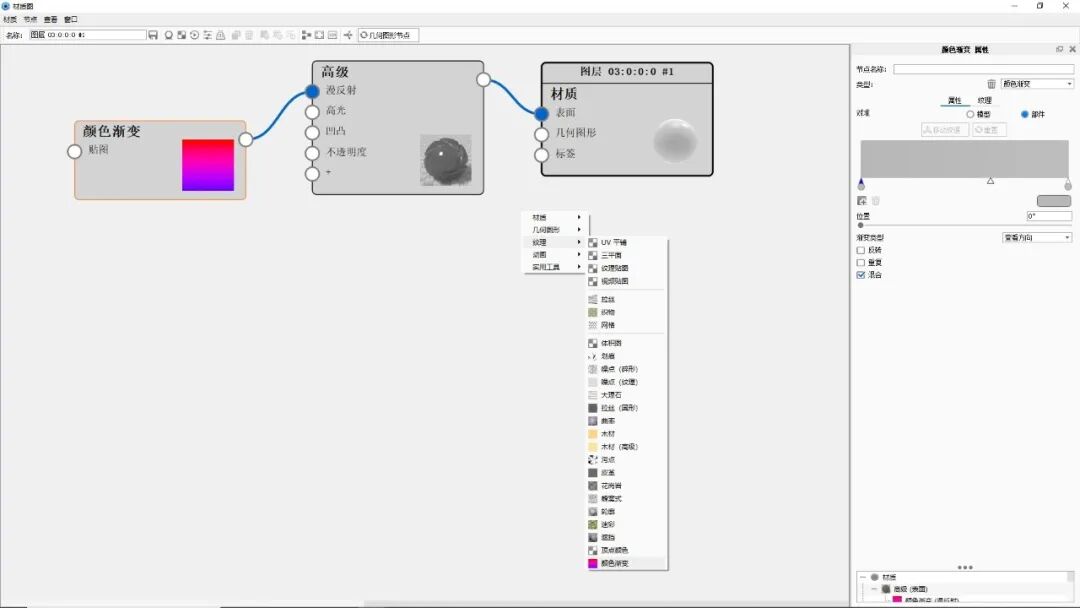

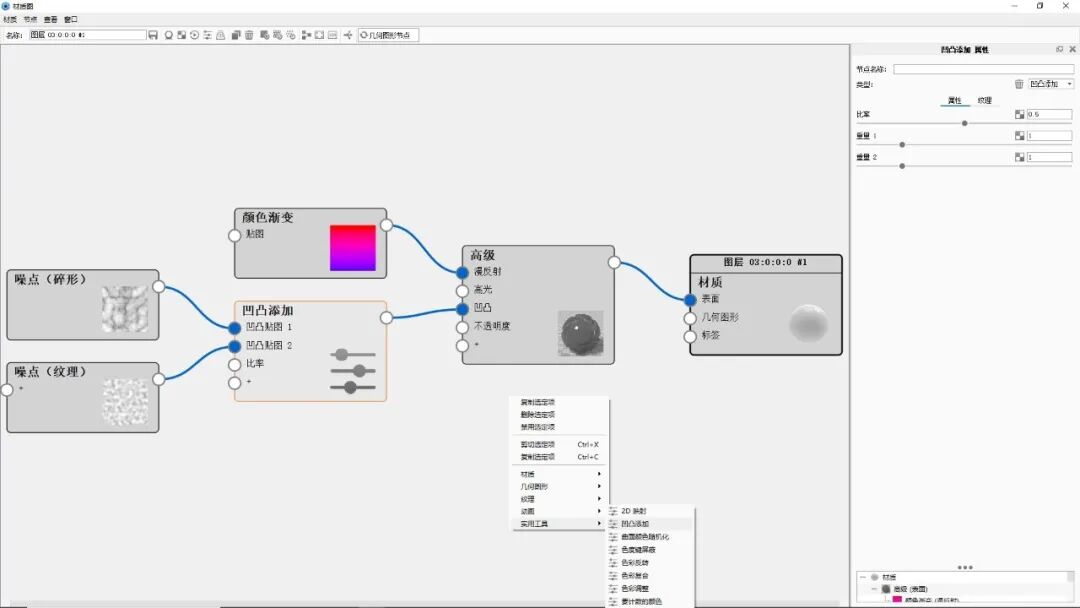

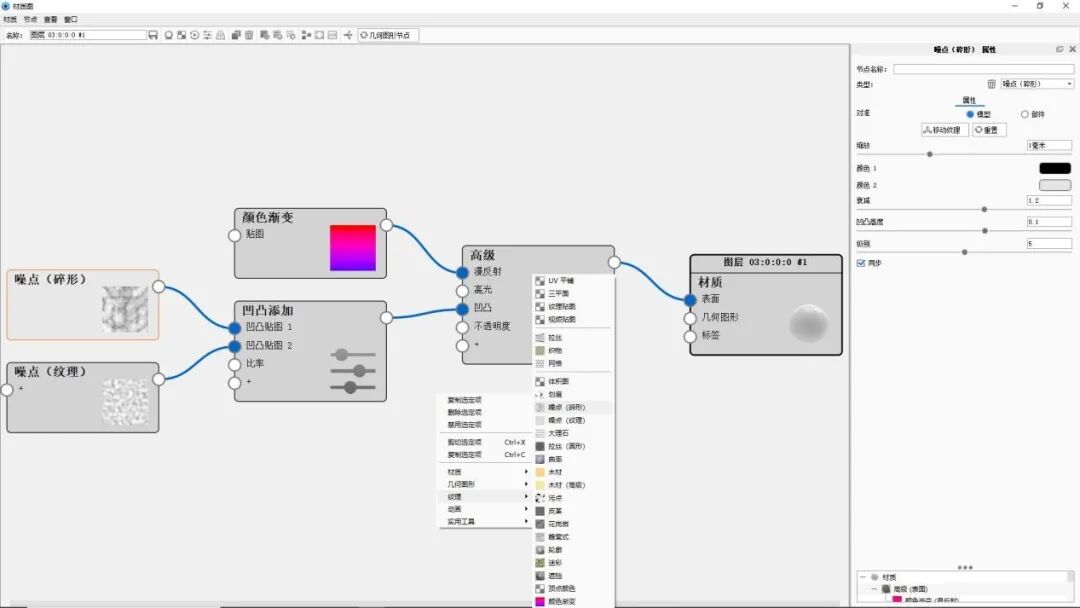

16.打开材质图，右击纹理中添加颜色渐变。

颜色渐变——位置：0°，渐变类型：查看方向，混合打开。

17.同理右击实用工具中添加凹凸添加连接到漫反射，纹理中添加噪点（纹理）和噪点（碎形）分别连接到凹凸添加上。

凹凸添加——比率：0.5，重置1：1，重置2：1.

噪点（纹理）——对准：模型，缩放：1毫米，凹凸高度：0.1，大小：1.

噪点（碎形）——对准：模型，缩放：1毫米，衰减：1.2，凹凸高度：0.1，级别：5.

18.右侧材质选择模型如图部件，给予颜色材质。

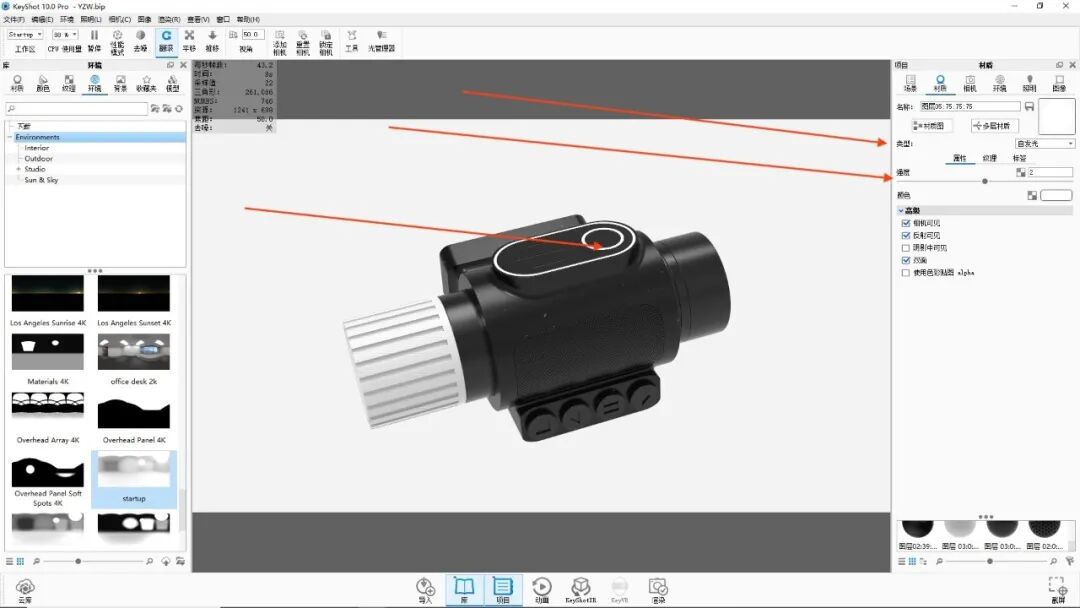

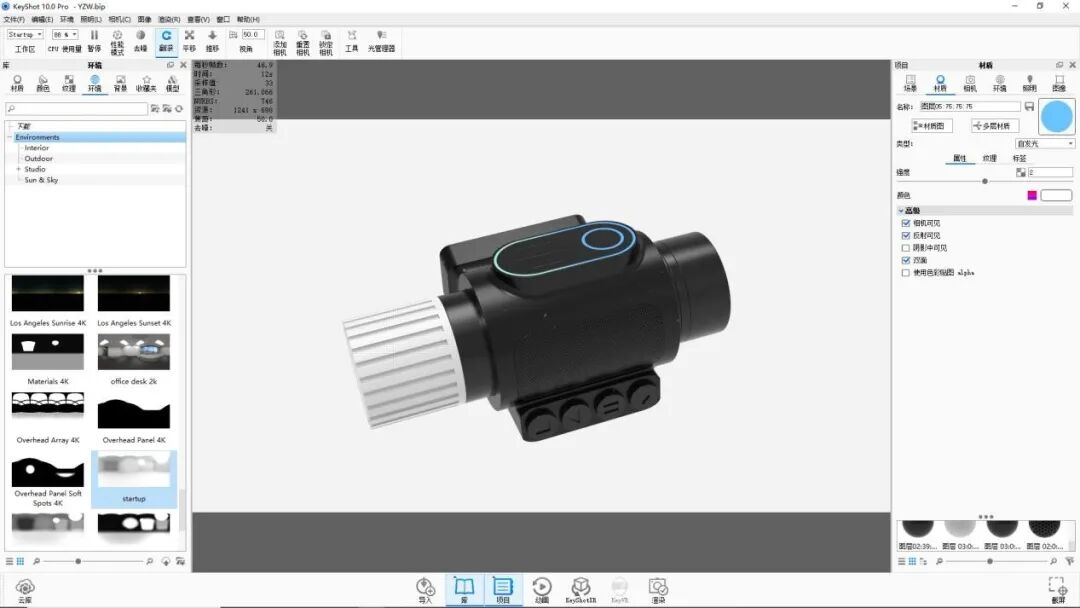

类型：自发光，强度：2，相机可见，反射可见，双面打开。

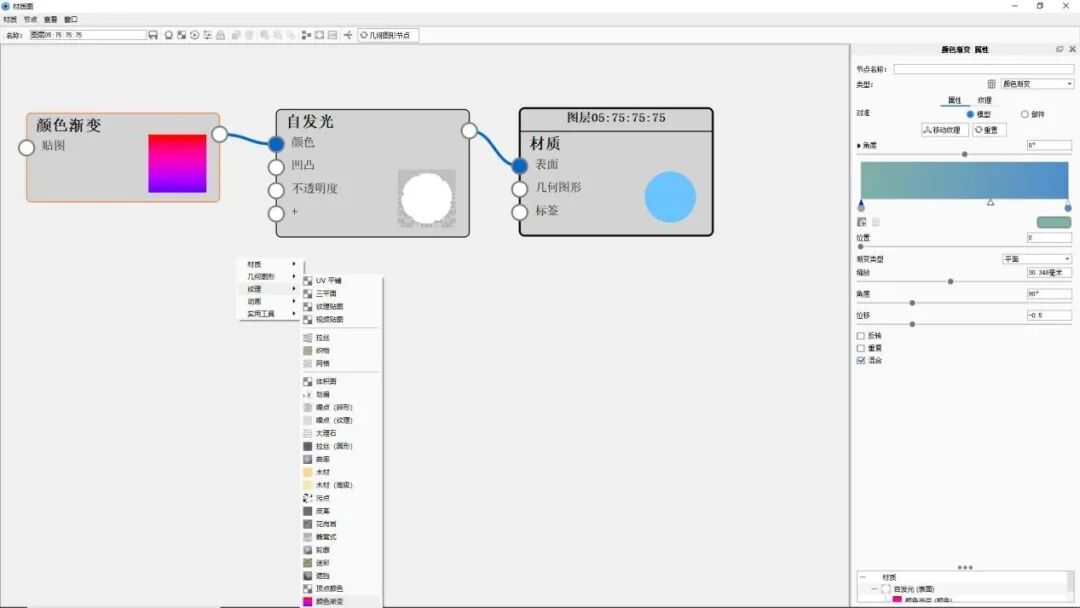

19.打开材质图，右击纹理中添加颜色渐变。

颜色渐变——位置：0，渐变类型：平面，缩放：30.348毫米，角度：90°，位移：-0.5，混合打开。

20.右侧材质选择模型如图部件，给予颜色材质。

类型：高级，粗糙度：0.03，折射指数：1.5，粗糙度传播：0，采样值：9，菲涅尔关闭。

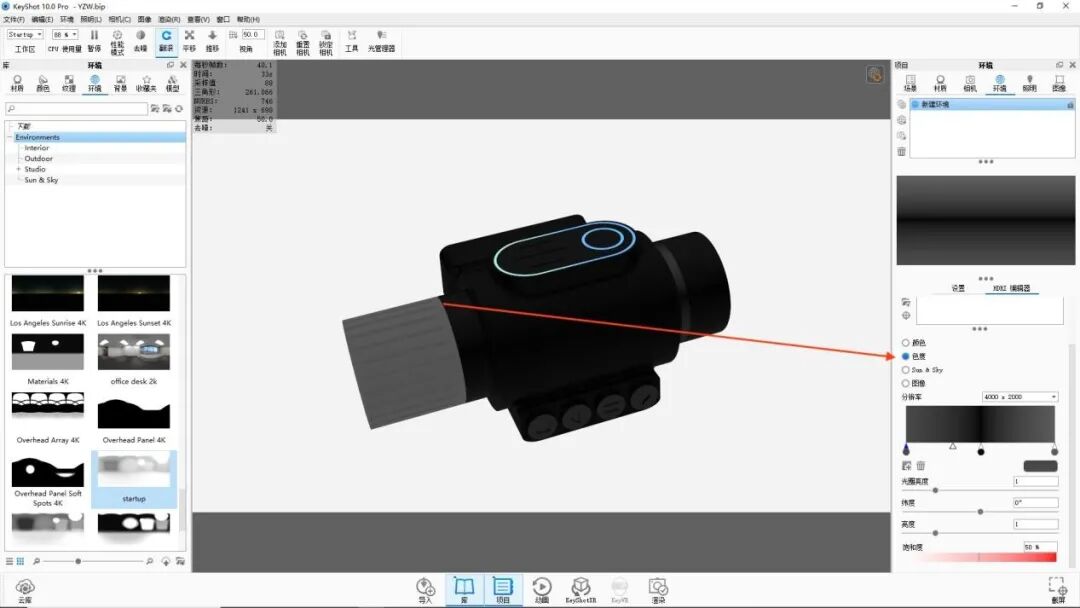

21.右侧项目环境中HDRI编辑器选择色度，调整渐变滑块，将产品调暗，方便后面的打光。

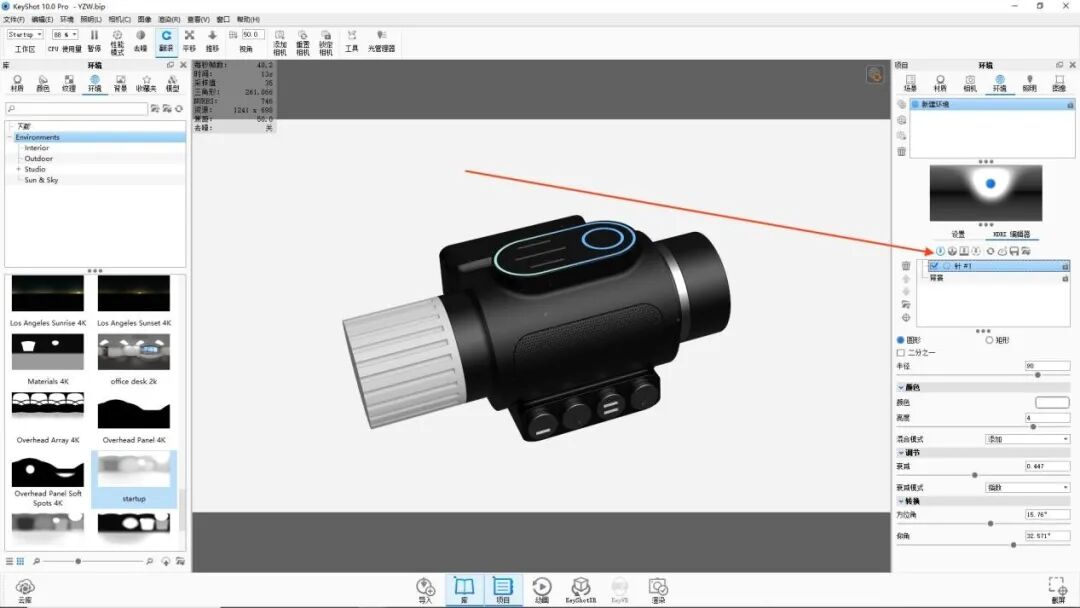

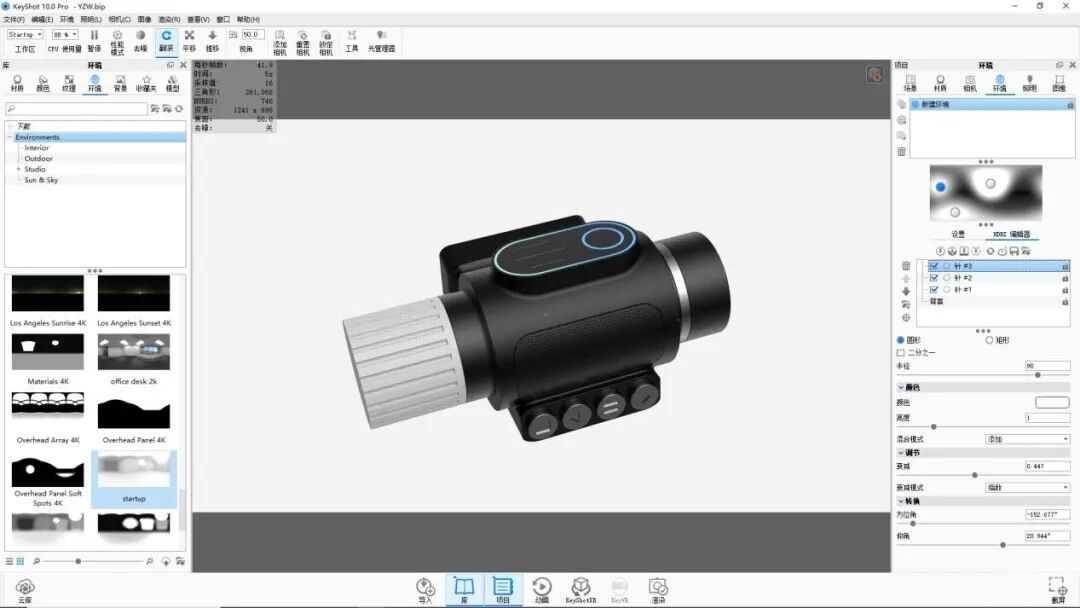

22.在右侧项目环境中添加针1

半径：90，亮度：4，混合模式：添加，衰减：0.447。

衰减模式：指数，方位角：15.76°，仰角：32.571°.

23.在右侧项目环境中添加针2

半径：90，亮度：1，混合模式：添加，衰减：0.447。

衰减模式：指数，方位角：-103.318°，仰角：-64.594°.

24.在右侧项目环境中添加针3

半径：90，亮度：1，混合模式：添加，衰减：0.447。

衰减模式：指数，方位角：-152.677°，仰角：20.994°

25.在右侧项目环境中添加针4

半径：40，亮度：3，混合模式：添加，衰减：0.447。

衰减模式：指数，方位角：15.76°，仰角：32.571°

26.在右侧项目环境中添加针5

半径：43.02，亮度：1.25，混合模式：添加，衰减：1。

衰减模式：指数，方位角：-13.339°，仰角：-41.506°

27.在右侧项目环境中添加针6

半径：60，亮度：3，混合模式：添加，衰减：1。

衰减模式：指数，方位角：12.255°，仰角：17.858°

28.在右侧项目环境中添加针7

半径：60，亮度：1，混合模式：添加，衰减：0.458。

衰减模式：从边缘，方位角：140.785°，仰角：43.083°

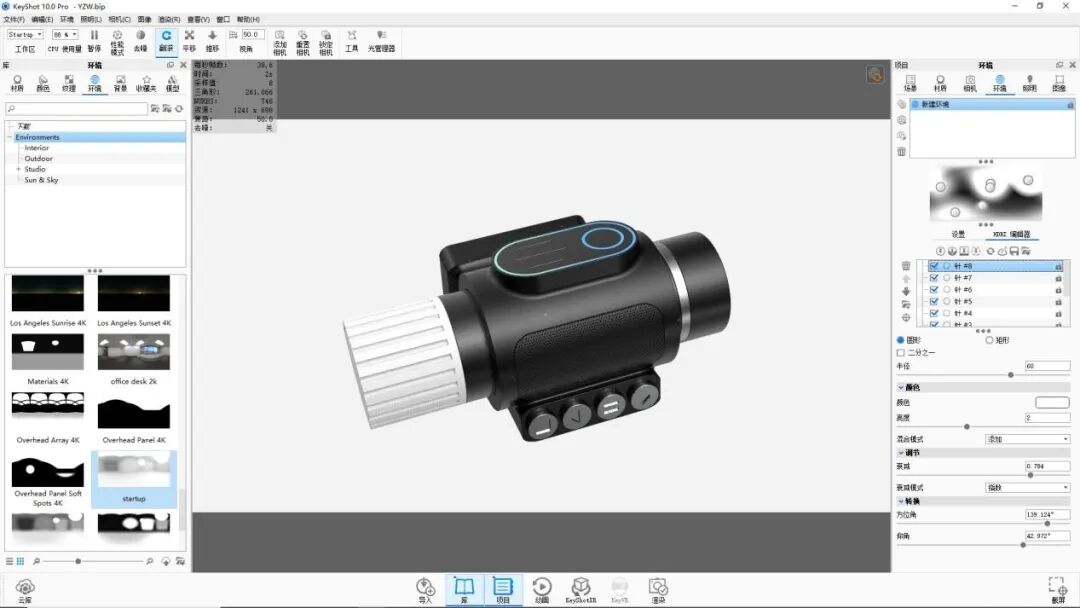

29.在右侧项目环境中添加针8

半径：60，亮度：2，混合模式：添加，衰减：0.784。

衰减模式：指数，方位角：139.124°，仰角：42.972°

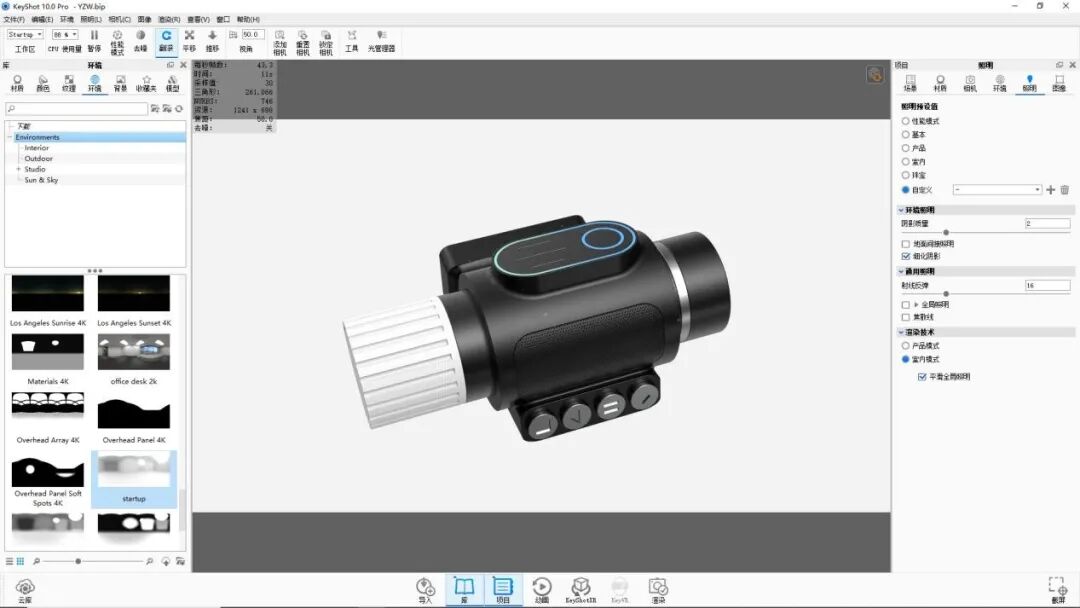

30.右侧项目中选择照明自定义。

阴影质量：2，细化阴影打开，射线反弹：16，室内模式，平滑全局照明打开。

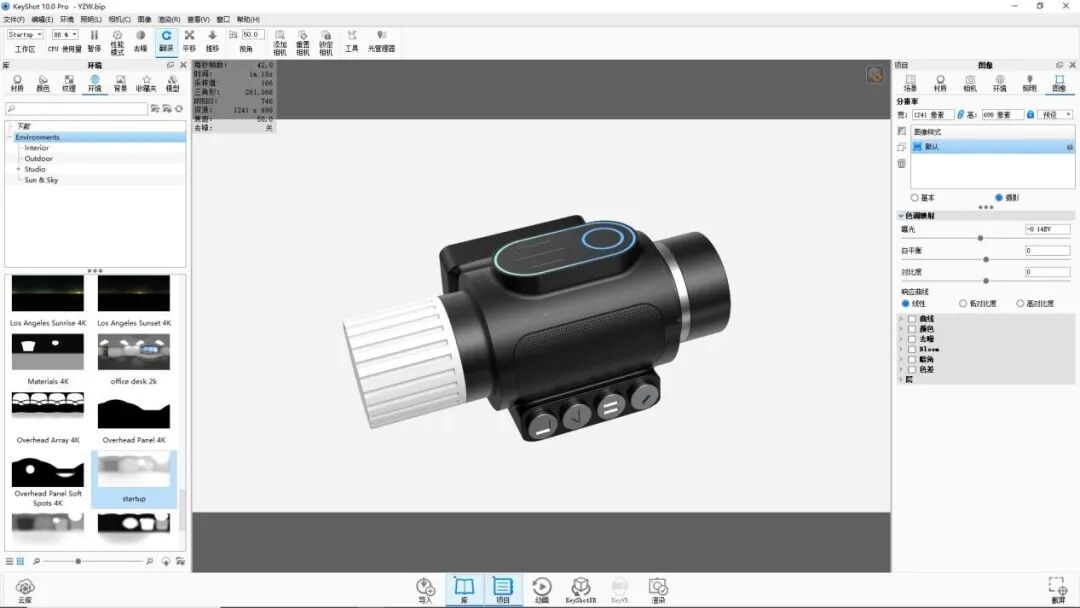

31.右侧项目图像中选择摄影，调整参数即可渲染出图。

曝光：-0.14EV，白平衡：0，对比度：0，响应曲线：线性。
