KEYSHOT10.1游戏手柄渲染技巧：打造逼真视觉效果

阅读数 632

点赞 0

copyright

article_banner

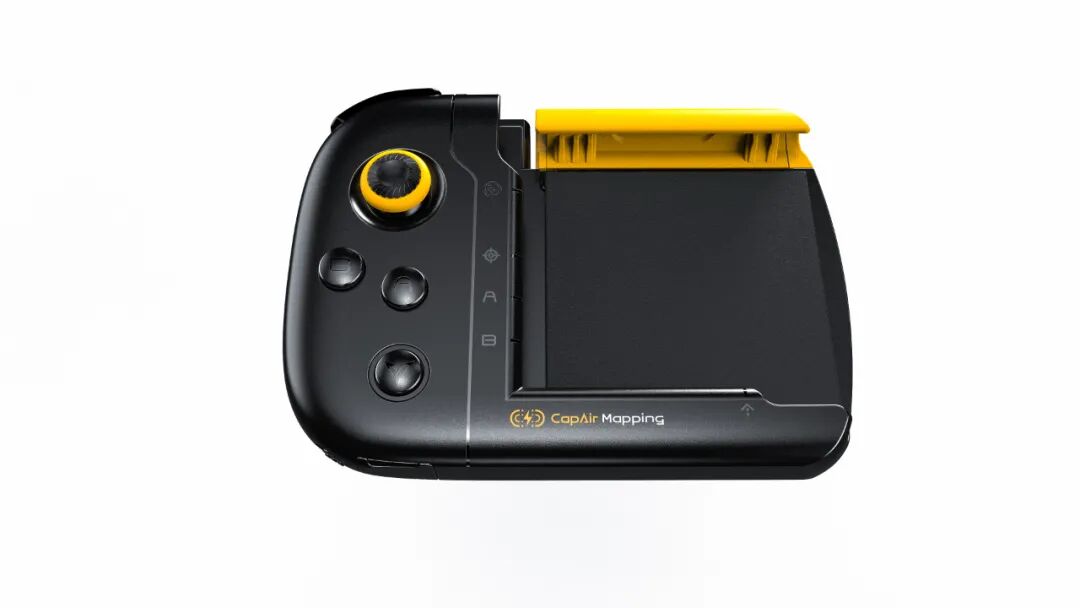

KEYSHOT10.1-游戏手柄渲染全流程！的图1

最终效果图

今天 分享飞智游戏手柄的渲染教程

如果想跟着练习的朋友

可以在工业设计公众号

后台(非文章底部)留言 ： 游戏手柄

获取3D模型

希望对大家有所帮助

【详细步骤】

1.将需要渲染的模型拖入ks中。

KEYSHOT10.1-游戏手柄渲染全流程！的图2

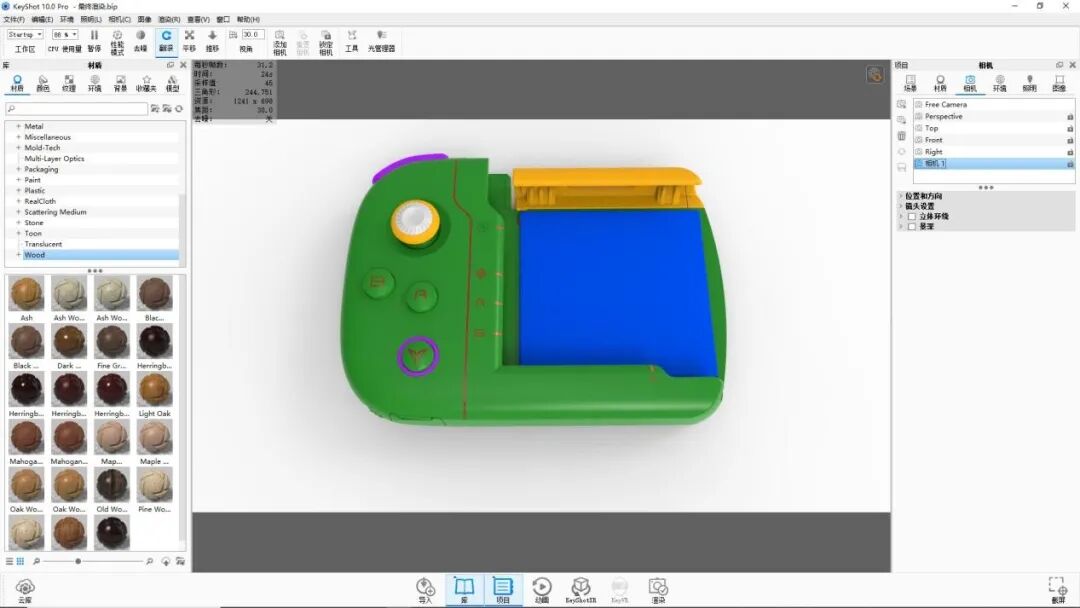

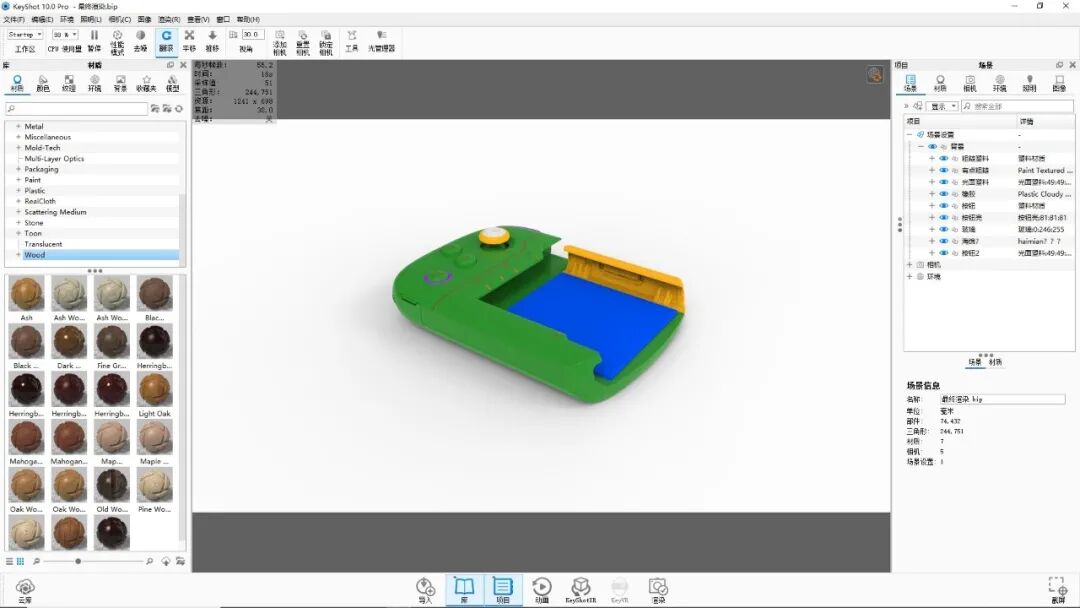

2.调整合适的渲染角度，添加相机。

KEYSHOT10.1-游戏手柄渲染全流程！的图3

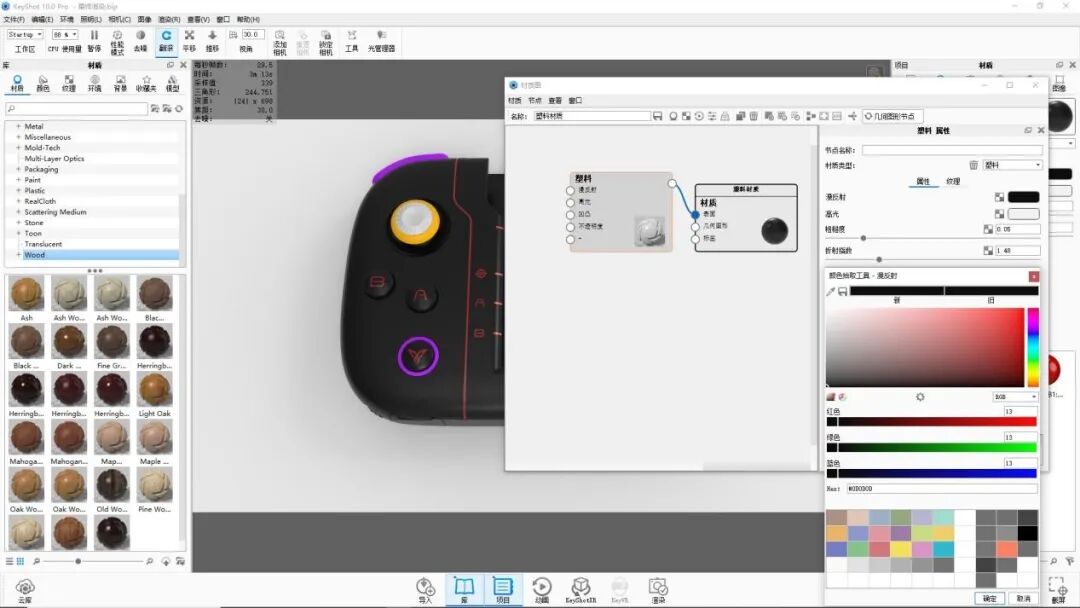

3.双击模型外壳打开材质图，添加塑料材质，调整颜色。

粗糙度：0.05，折射指数：1.46.

KEYSHOT10.1-游戏手柄渲染全流程！的图4

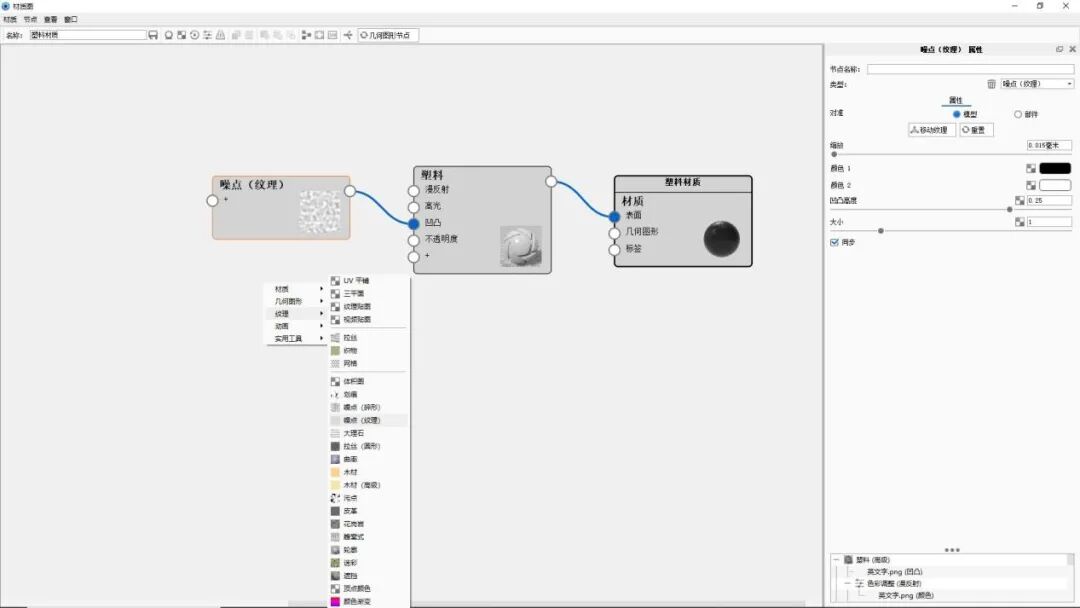

4.右击纹理中添加噪点（纹理）连接到凹凸上。

缩放：0.015毫米，凹凸高度：0.25，大小：1.

KEYSHOT10.1-游戏手柄渲染全流程！的图5

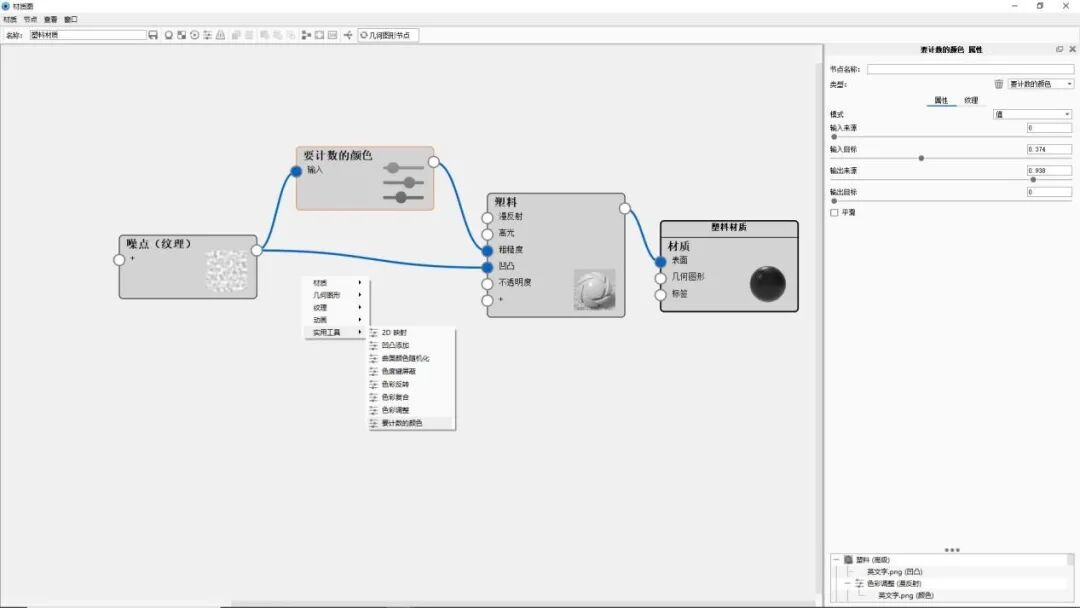

5.右击实用工具中添加要计数的颜色。

模式：值，输入来源：0，输入目标：0.374，输出来源：0.938，输出目标：0.

KEYSHOT10.1-游戏手柄渲染全流程！的图6

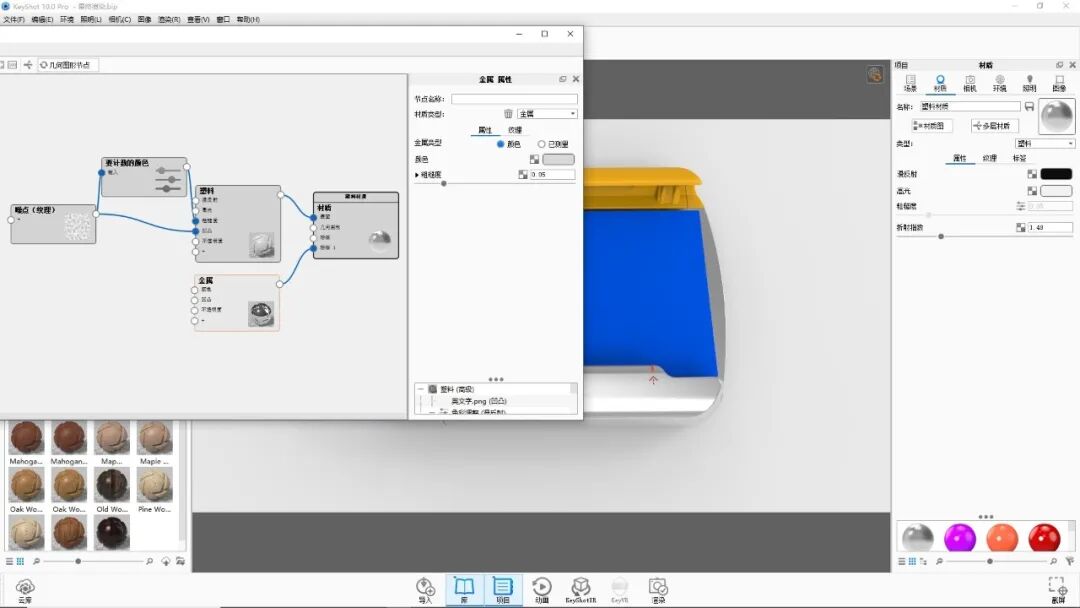

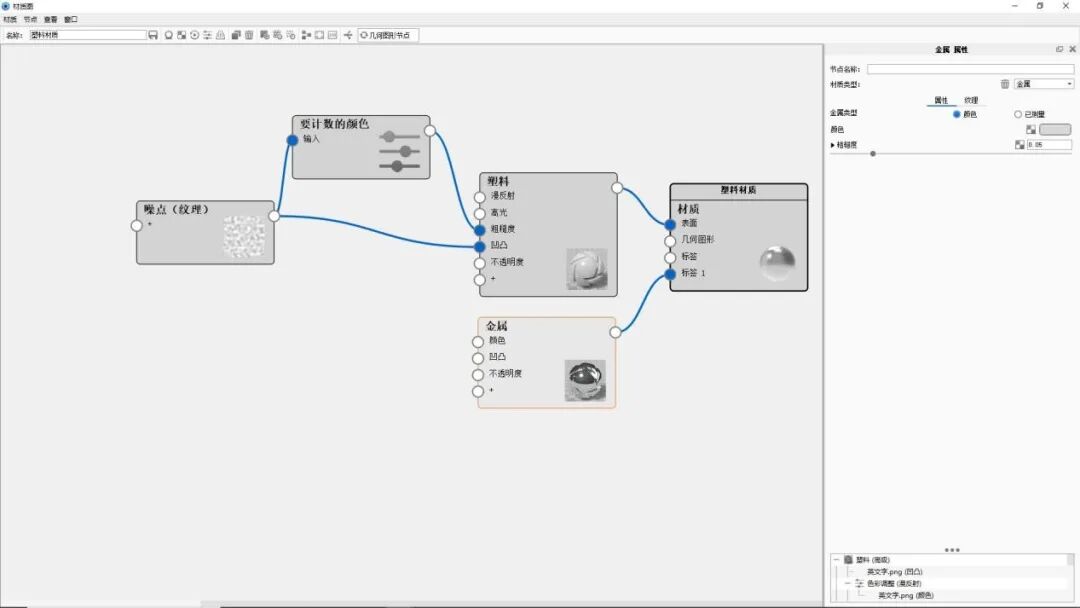

6.再新添加金属材质连接到新标签，调整颜色。

粗糙度：0.05.

KEYSHOT10.1-游戏手柄渲染全流程！的图7

KEYSHOT10.1-游戏手柄渲染全流程！的图8

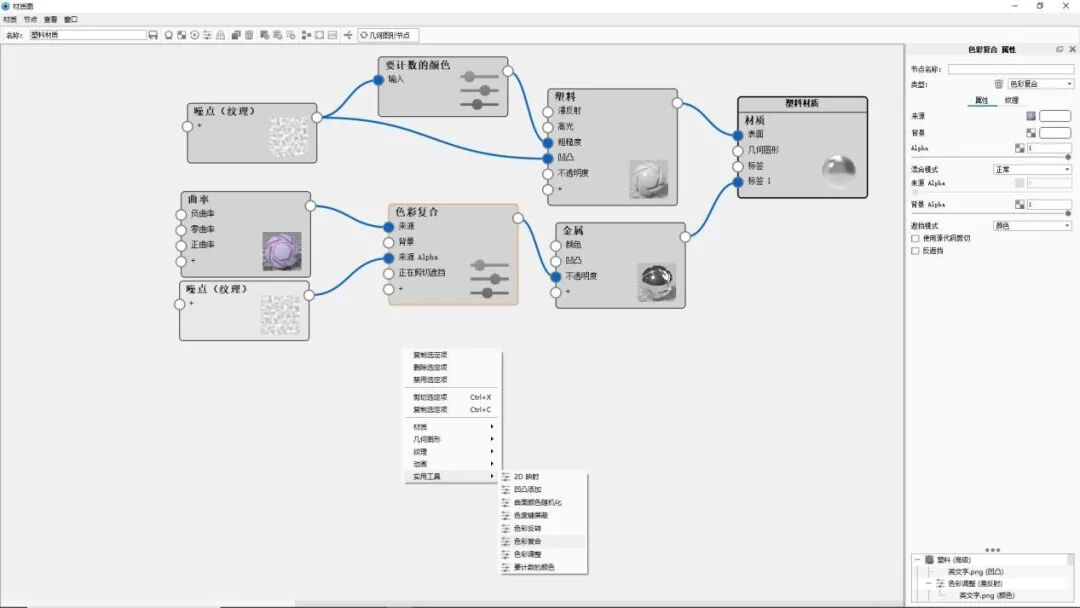

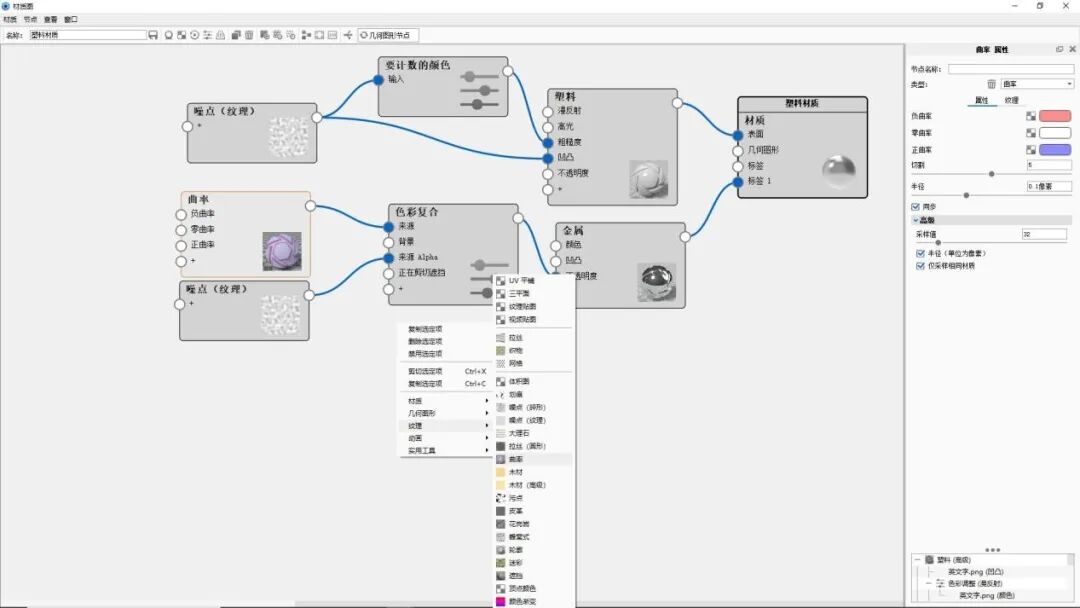

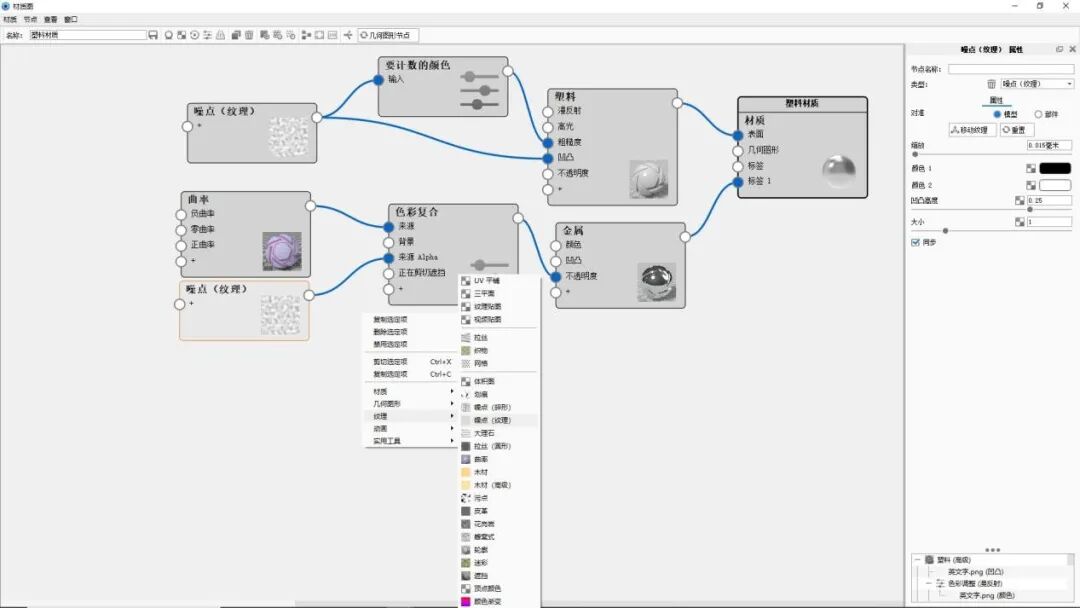

7.右击实用工具中添加色彩复合，纹理中添加曲率和噪点（纹理）增加模型外壳质感效果。将色彩复合连接到不透明度，曲率连接到色彩复合来源，噪点（纹理）连接到来源Alpha。

色彩复合——Alpha：1，混合模式：正常，背景Alpha：1，遮挡模式：颜色。

曲率——切割：5，半径0.1像素，采样值：32.

噪点（纹理）——缩放：0.015毫米，凹凸高度：0.25，大小：1.

KEYSHOT10.1-游戏手柄渲染全流程！的图9

KEYSHOT10.1-游戏手柄渲染全流程！的图10

KEYSHOT10.1-游戏手柄渲染全流程！的图11

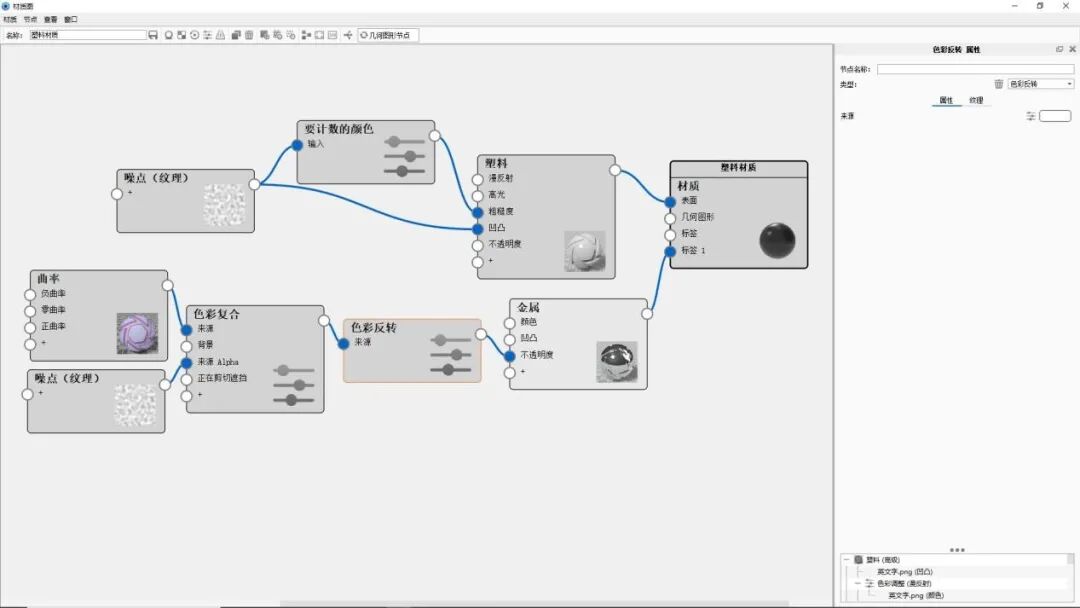

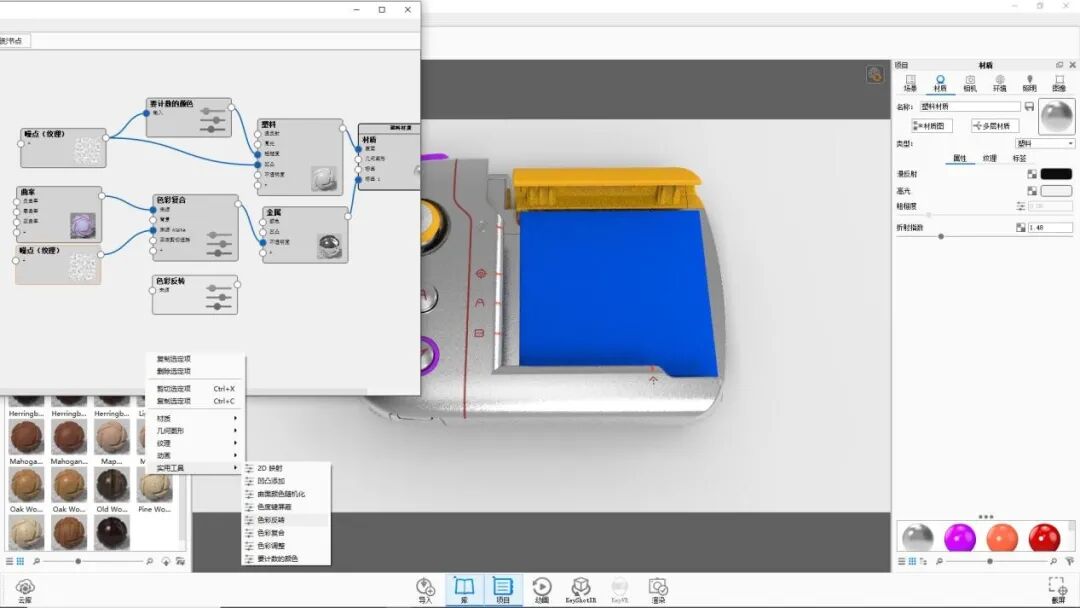

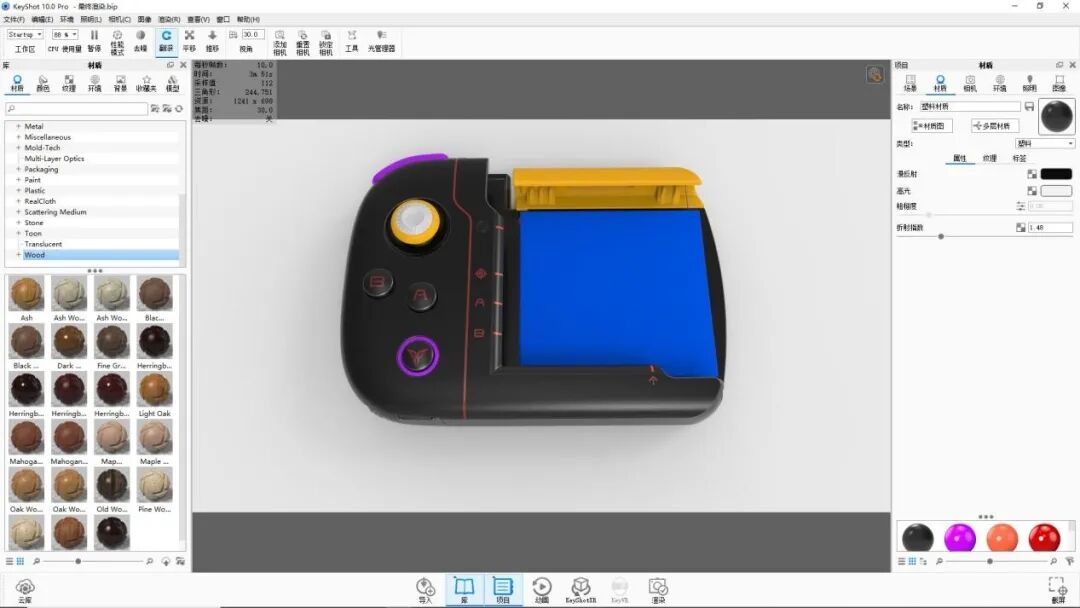

8.图中观察模型外壳被第二材质覆盖，所以要根据不透明度黑透白不透的原则，需要右击实用工具中添加色彩反转。

KEYSHOT10.1-游戏手柄渲染全流程！的图12

KEYSHOT10.1-游戏手柄渲染全流程！的图13

KEYSHOT10.1-游戏手柄渲染全流程！的图14

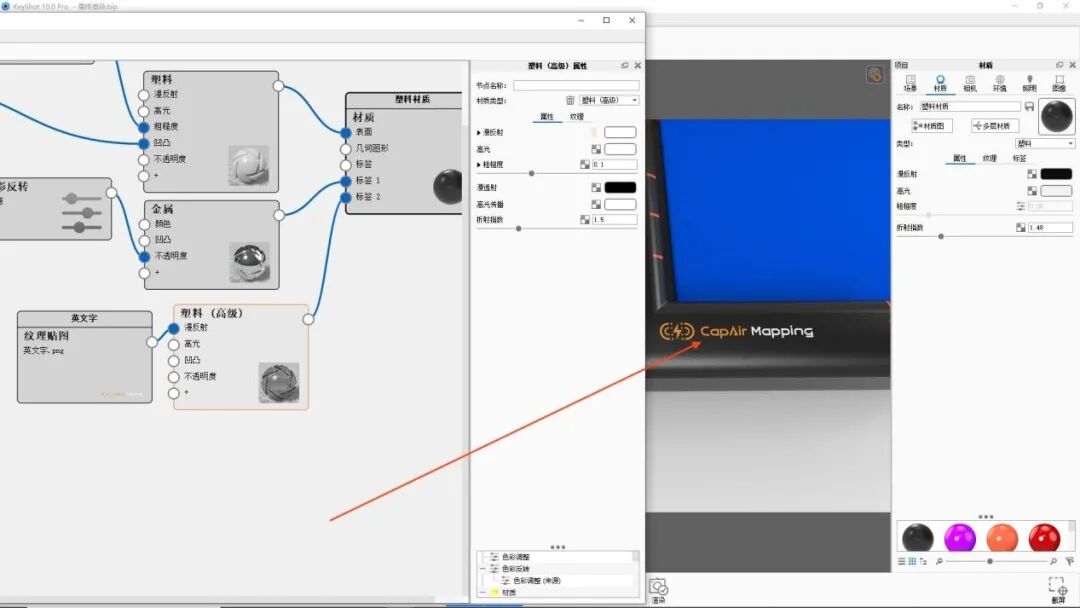

9.添加材质塑料（高级）将做好的英文字体连接到漫反射中。

KEYSHOT10.1-游戏手柄渲染全流程！的图15

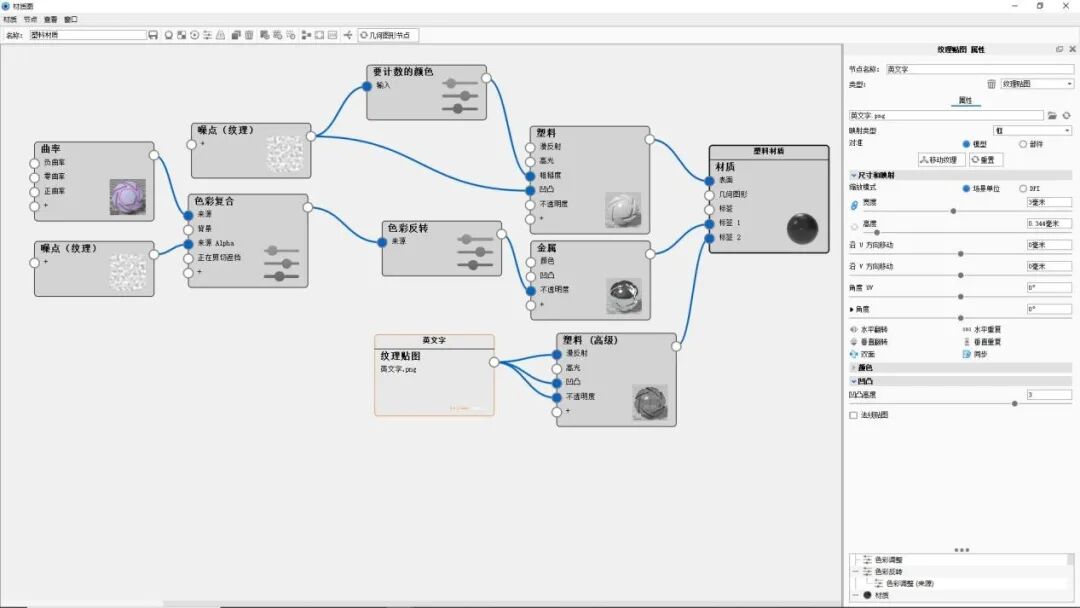

10.为了增添字体效果，将英文字体纹理贴图分别连接到漫反射，凹凸以及不透明度上。

KEYSHOT10.1-游戏手柄渲染全流程！的图16

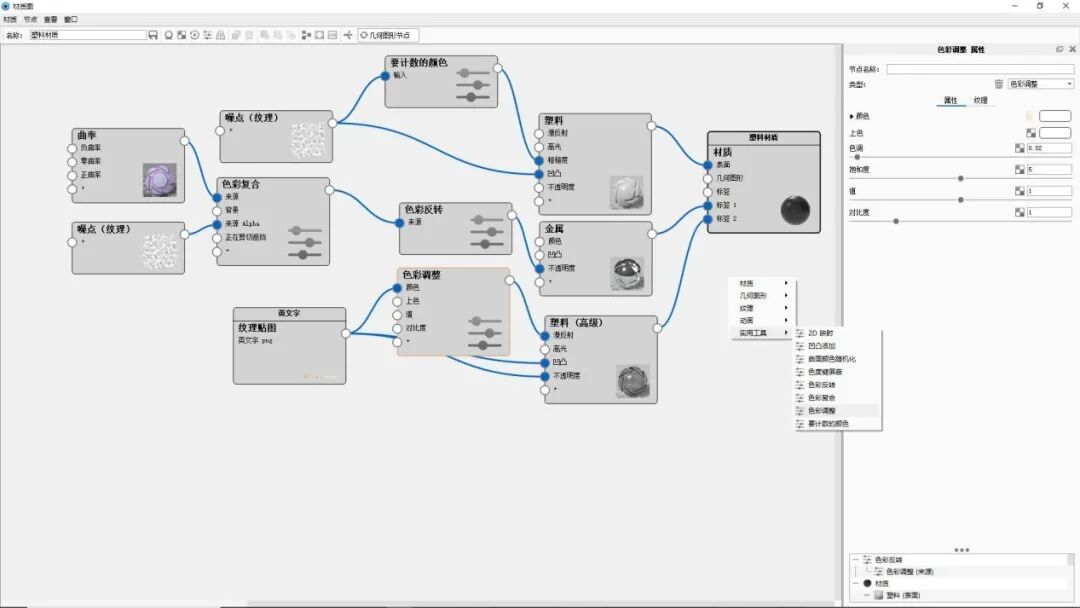

11.右击实用工具中添加色彩调整连接到漫反射。

色调：0.02，饱和度：5，值：1，对比度：1.

KEYSHOT10.1-游戏手柄渲染全流程！的图17

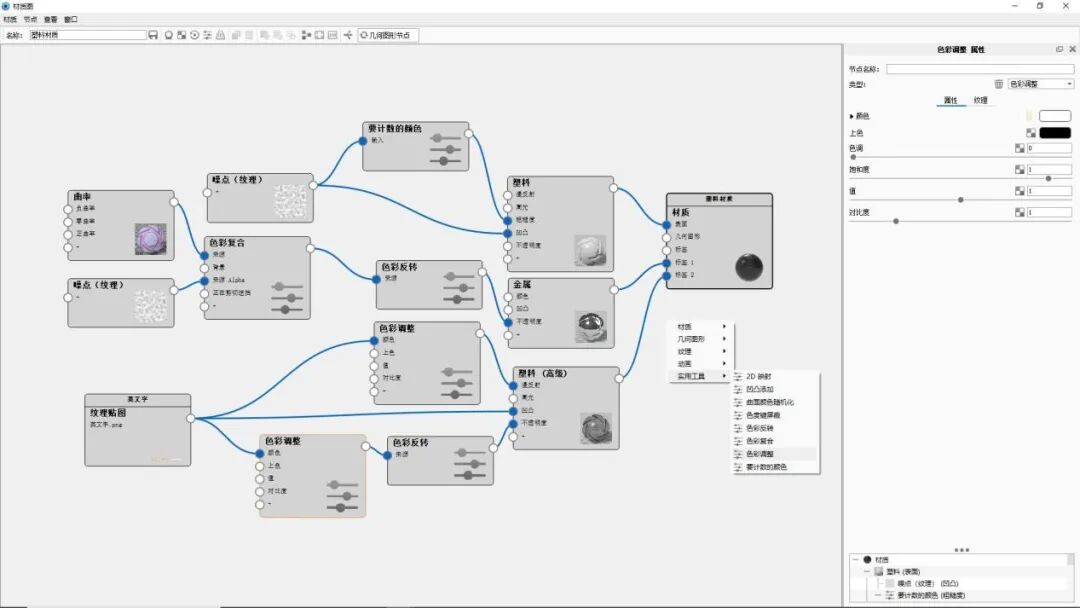

12.右击实用工具中添加色彩调整，色彩反转，连接到不透明度上。

色彩调整——色调：0，饱和度：1，值：1，对比度：1.

KEYSHOT10.1-游戏手柄渲染全流程！的图18

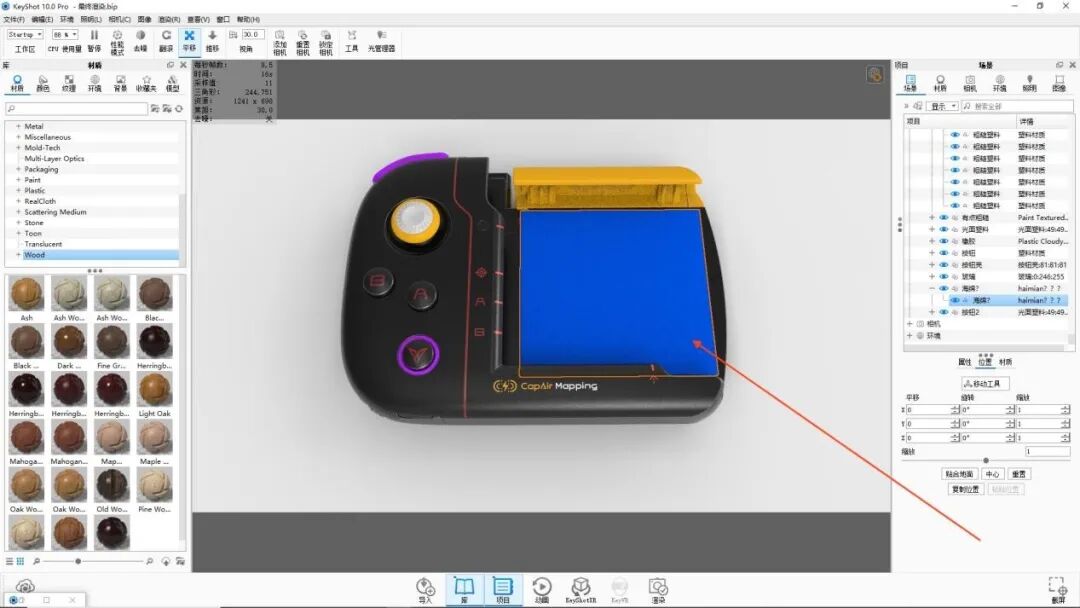

13.选中模型部件（如图箭头所示）准备给予材质。

KEYSHOT10.1-游戏手柄渲染全流程！的图19

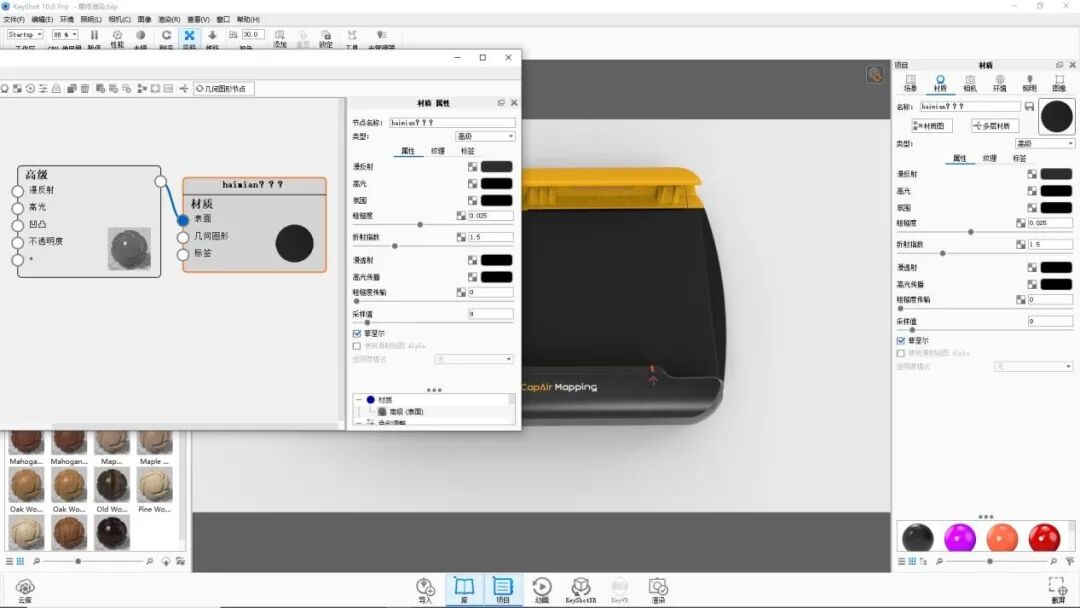

14.添加材质高级。

粗糙度：0.025，折射指数：1.5，粗糙度传输：0，采样值：9.

KEYSHOT10.1-游戏手柄渲染全流程！的图20

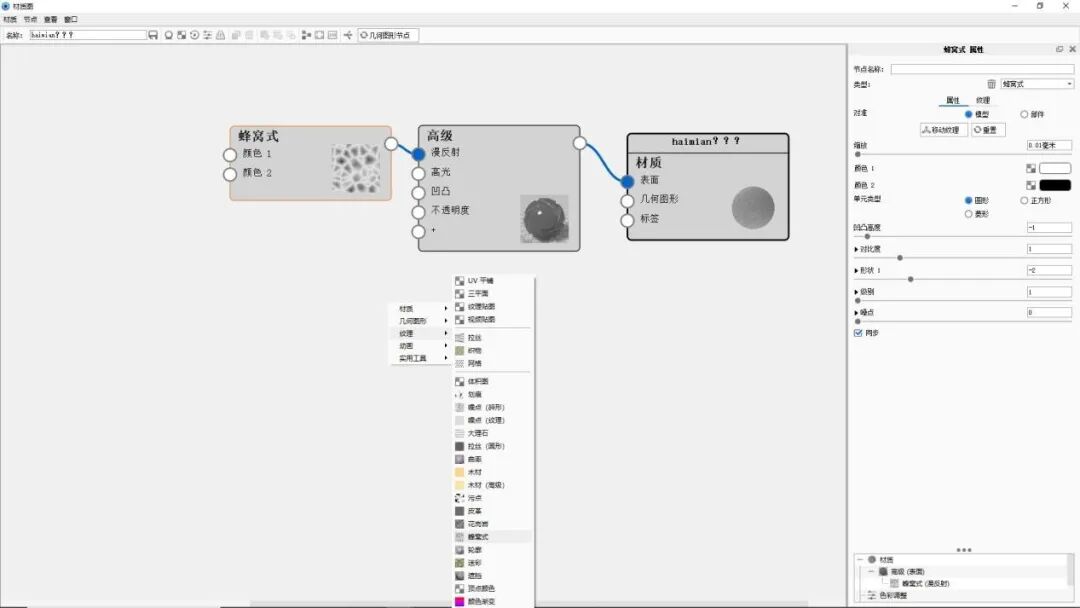

15.右击纹理添加蜂窝式，连接到漫反射。

缩放：0.01毫米，凹凸高度：-1，对比度：1，形状1：-2，级别：1，噪点：0.

KEYSHOT10.1-游戏手柄渲染全流程！的图21

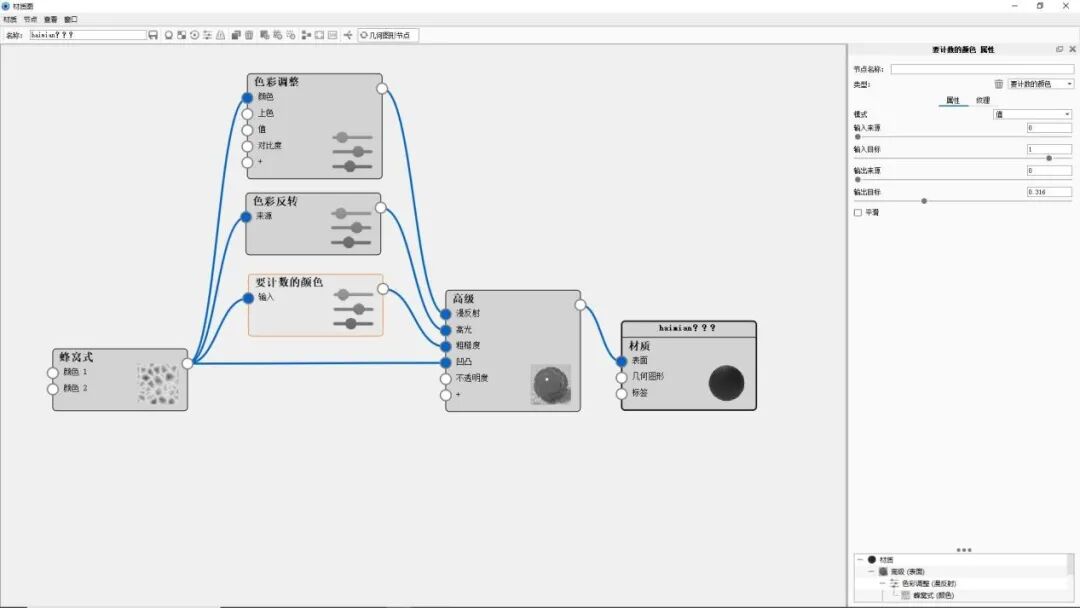

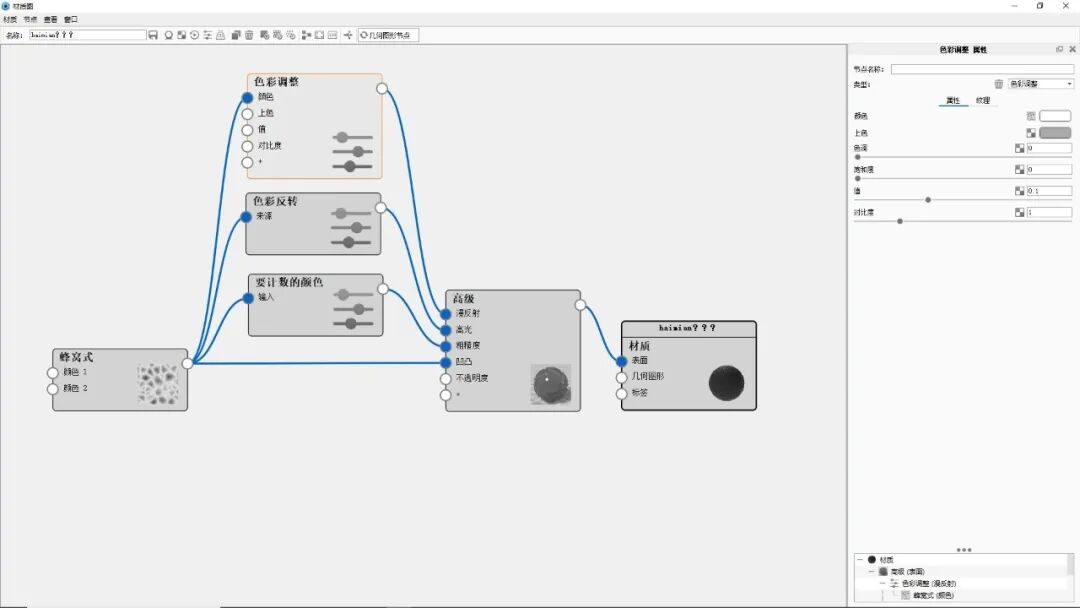

16.将蜂窝式分别连接到漫反射，高光，粗糙度，凹凸。然后右击实用工具添加色彩调整连接到漫反射，色彩反转连接到高光，要计数的颜色连接粗糙度。

色彩调整——色调：0，饱和度：0，值：0.1，对比度1.

要计数的颜色——模式：值，输入来源：0，输入目标：1，输入来源：0，输入目标：0.136.

KEYSHOT10.1-游戏手柄渲染全流程！的图22

KEYSHOT10.1-游戏手柄渲染全流程！的图23

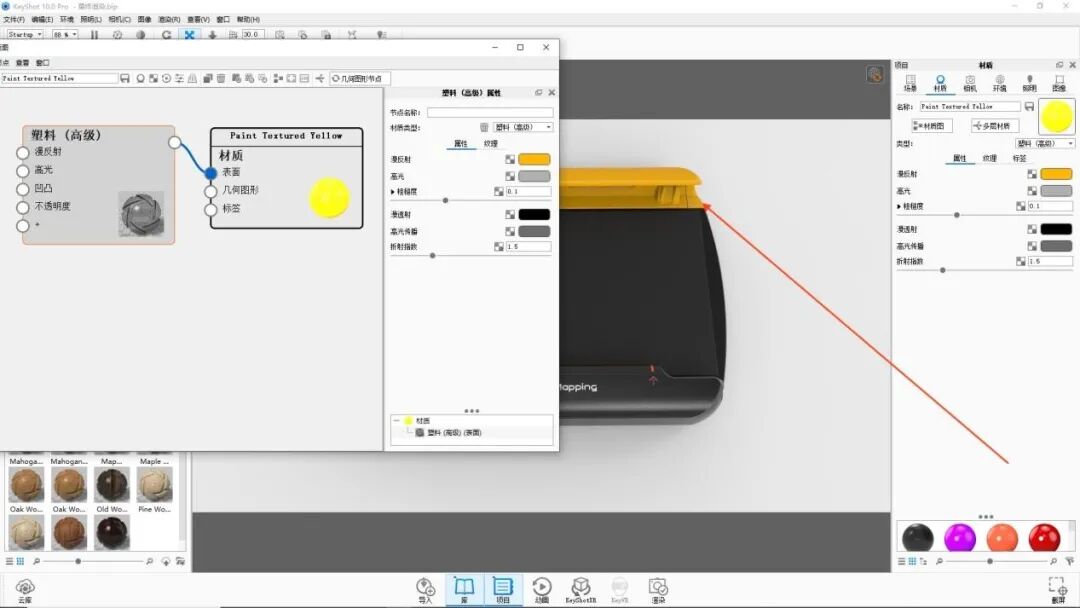

17.然后双击图示部件，打开材质图，添加材质塑料（高级），调整颜色。

粗糙度：0.1，折射指数：1.5。

KEYSHOT10.1-游戏手柄渲染全流程！的图24

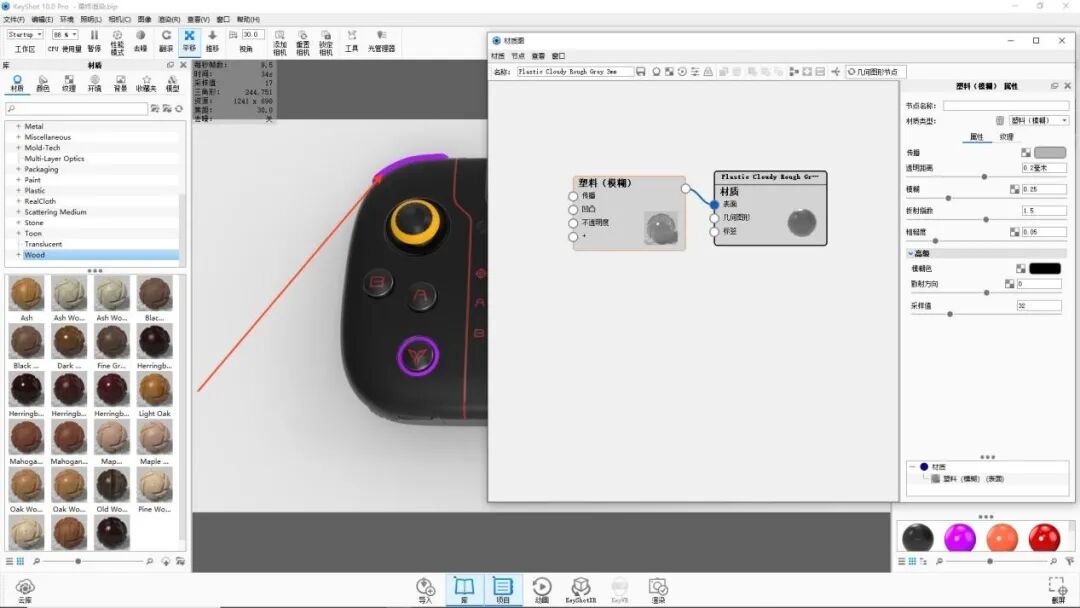

18.双击图示模型部件，打开材质图切换材质塑料，调整颜色。

粗糙度：0.01，折射指数：1.5.

KEYSHOT10.1-游戏手柄渲染全流程！的图25

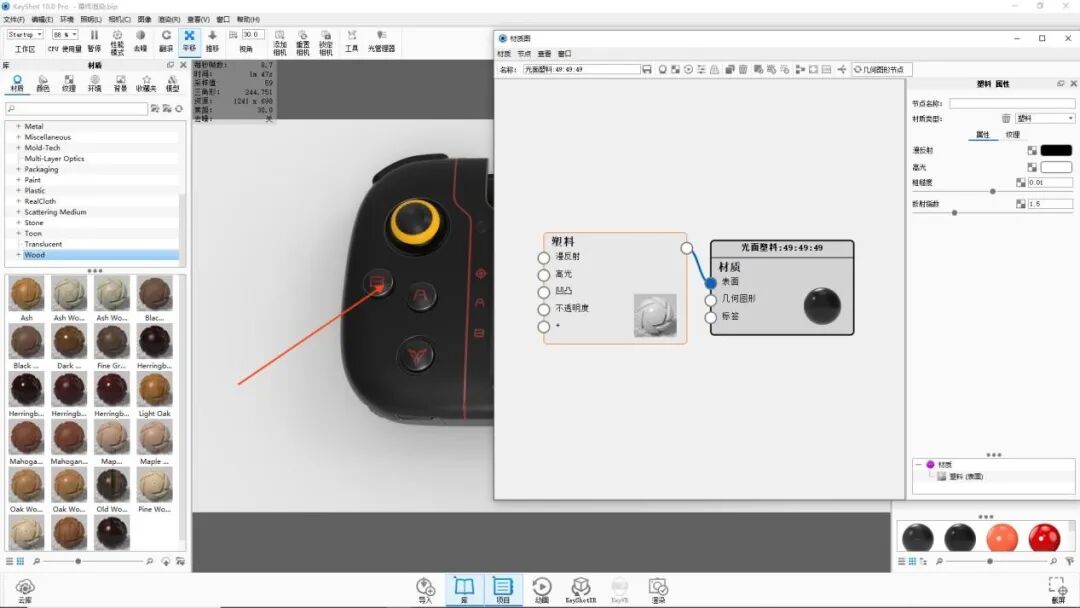

19.选择模型按钮上图标部件，打开材质图，添加塑料材质，调整颜色。

粗糙度：0。01，折射指数：1.5.

KEYSHOT10.1-游戏手柄渲染全流程！的图26

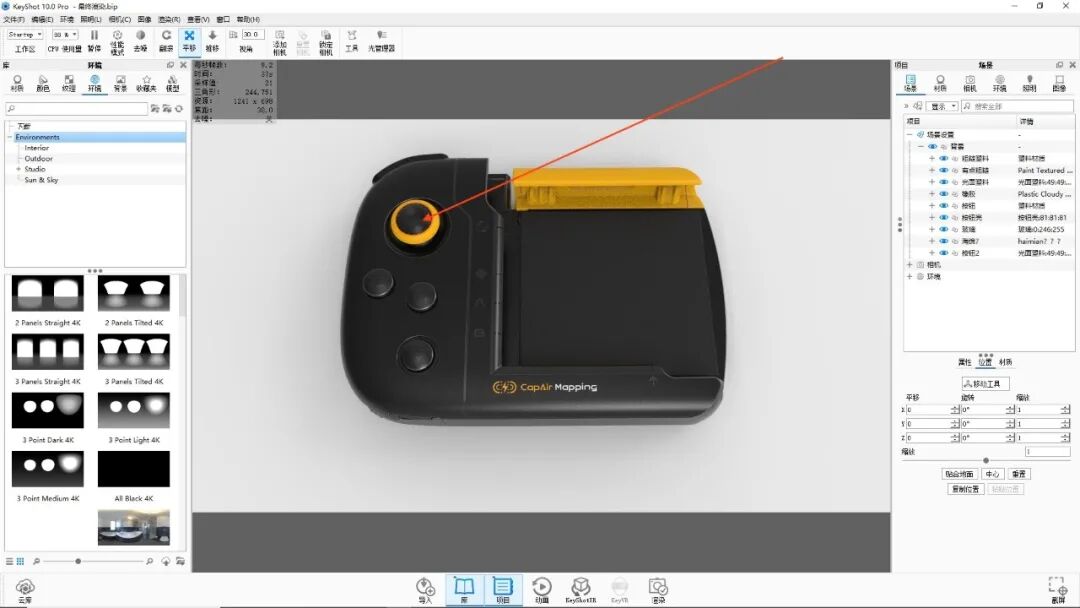

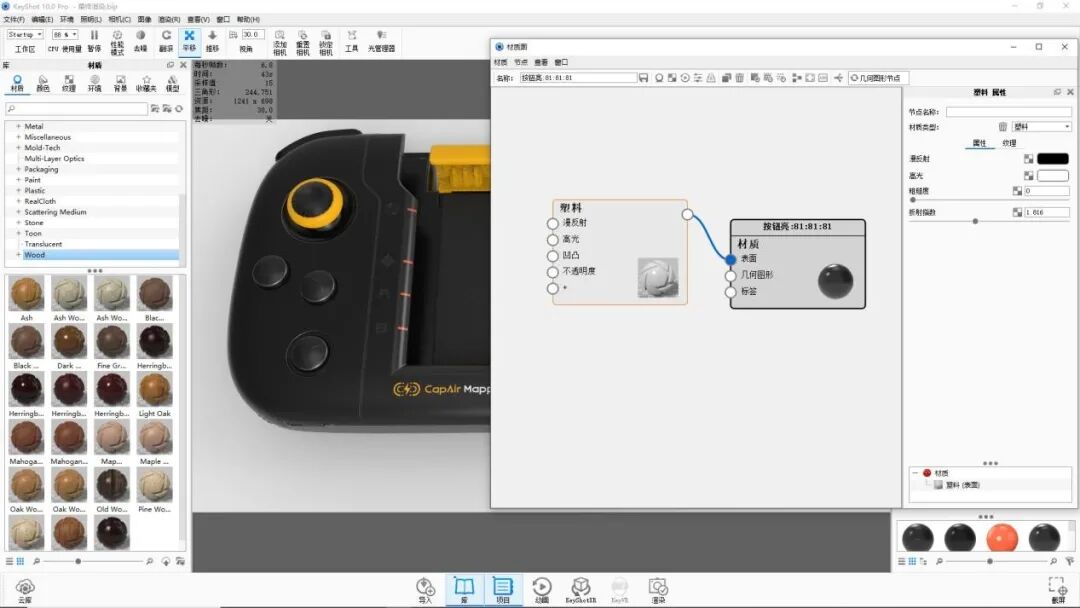

20.选择模型按钮部件，打开材质图，添加塑料材质，调整颜色。

粗糙度：0，折射指数：1.816.

KEYSHOT10.1-游戏手柄渲染全流程！的图27

KEYSHOT10.1-游戏手柄渲染全流程！的图28

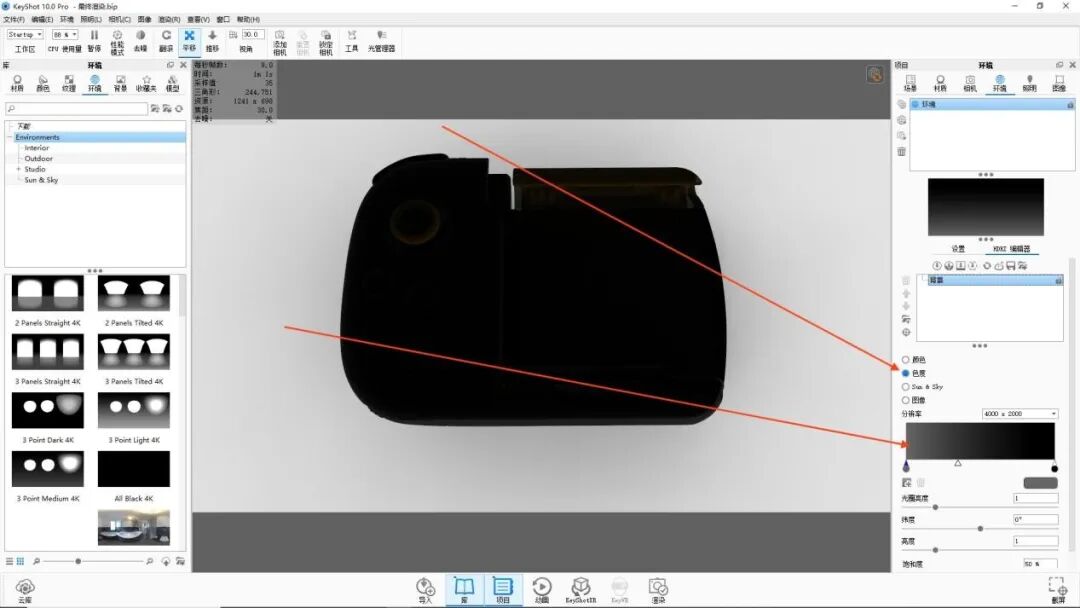

21.在右侧的项目中选择环境中的HDRI编辑器，选择色度，将画面颜色调黑，方便接下来调整光源。

KEYSHOT10.1-游戏手柄渲染全流程！的图29

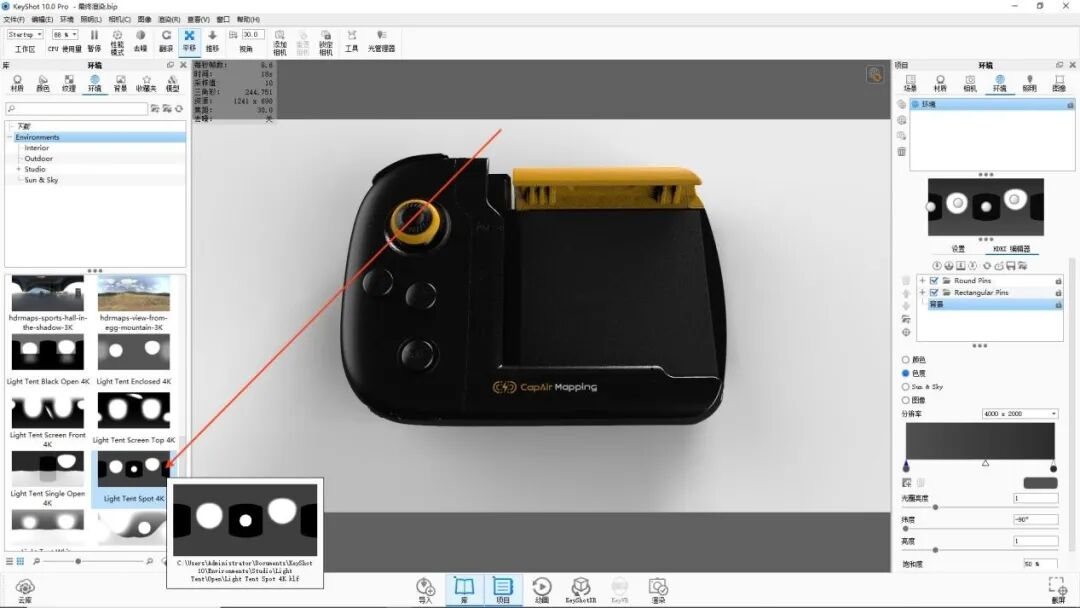

22.在左侧库中，选择环境里的Light Tent Spct 4K，拖入其中。

KEYSHOT10.1-游戏手柄渲染全流程！的图30

23.在右侧项目环境中添加针1

半径：30，亮度：3，混合模式：Alpha，衰减：0.1。

衰减模式：指数，方位角：-54.619°，仰角：81.306°.

KEYSHOT10.1-游戏手柄渲染全流程！的图31

24.在右侧项目环境中添加针2

半径：10，亮度：2，混合模式：添加，衰减：0.3。

衰减模式：从边缘，方位角：-21.43°，仰角：18.444°.

KEYSHOT10.1-游戏手柄渲染全流程！的图32

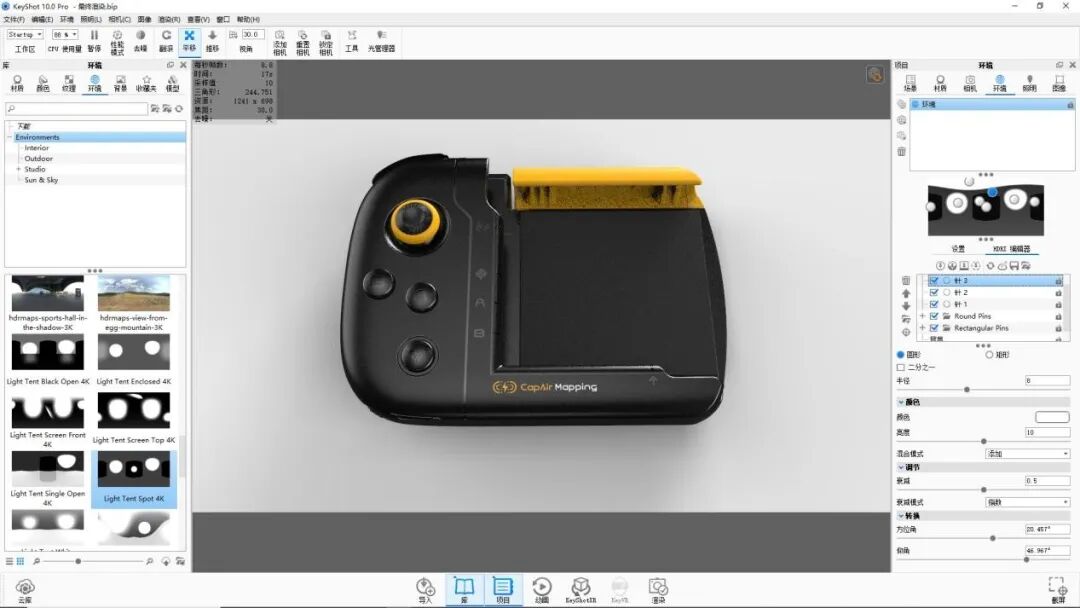

25.在右侧项目环境中添加针3

半径：8，亮度：10，混合模式：添加，衰减：0.5。

衰减模式：指数，方位角：20.457°，仰角：46.967°.

KEYSHOT10.1-游戏手柄渲染全流程！的图33

26.在右侧项目环境中添加针4

半径：10，亮度：3，混合模式：添加，衰减：0.2。

衰减模式：指数，方位角：156.649°，仰角：16.572°.

KEYSHOT10.1-游戏手柄渲染全流程！的图34

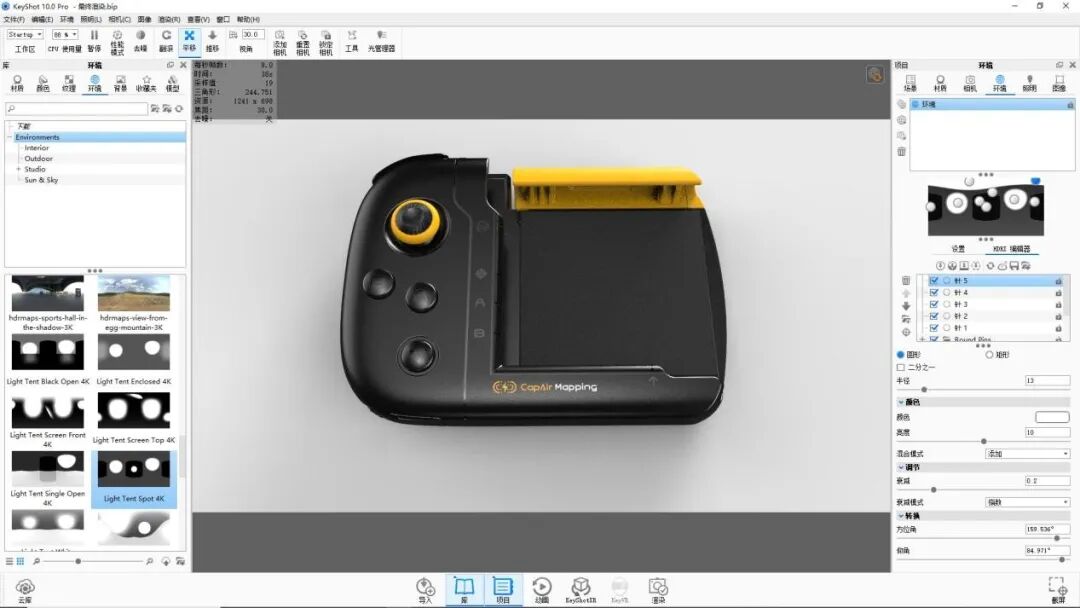

27.在右侧项目环境中添加针5

半径：13，亮度：10，混合模式：添加，衰减：0.2。

衰减模式：指数，方位角：159.536°，仰角：86.971°.

KEYSHOT10.1-游戏手柄渲染全流程！的图35

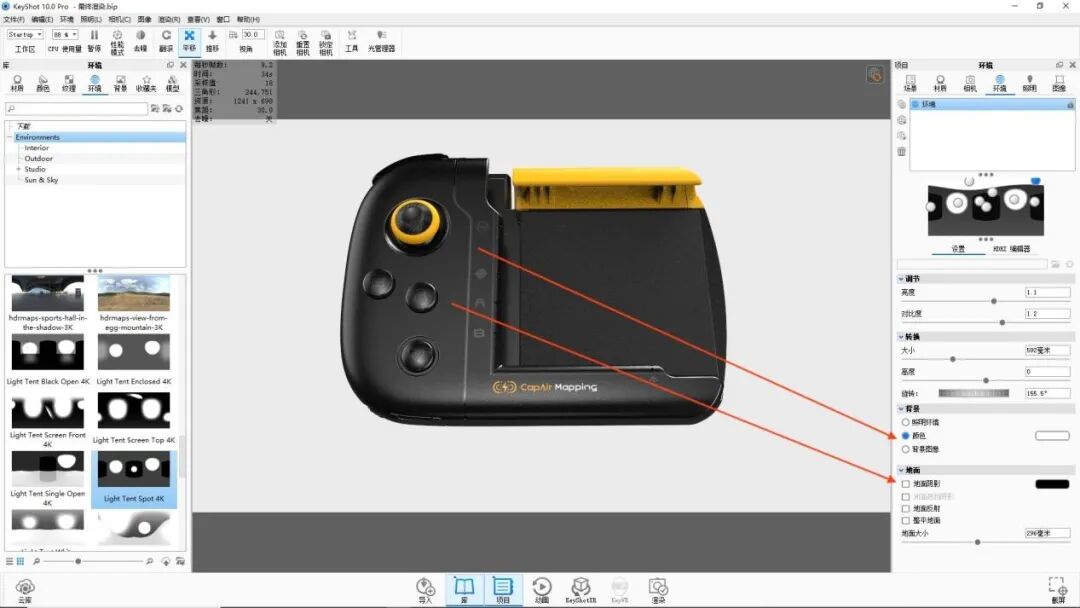

28.在右侧项目环境设置中将背景改为颜色，调整背景颜色，去掉地面阴影。

KEYSHOT10.1-游戏手柄渲染全流程！的图36

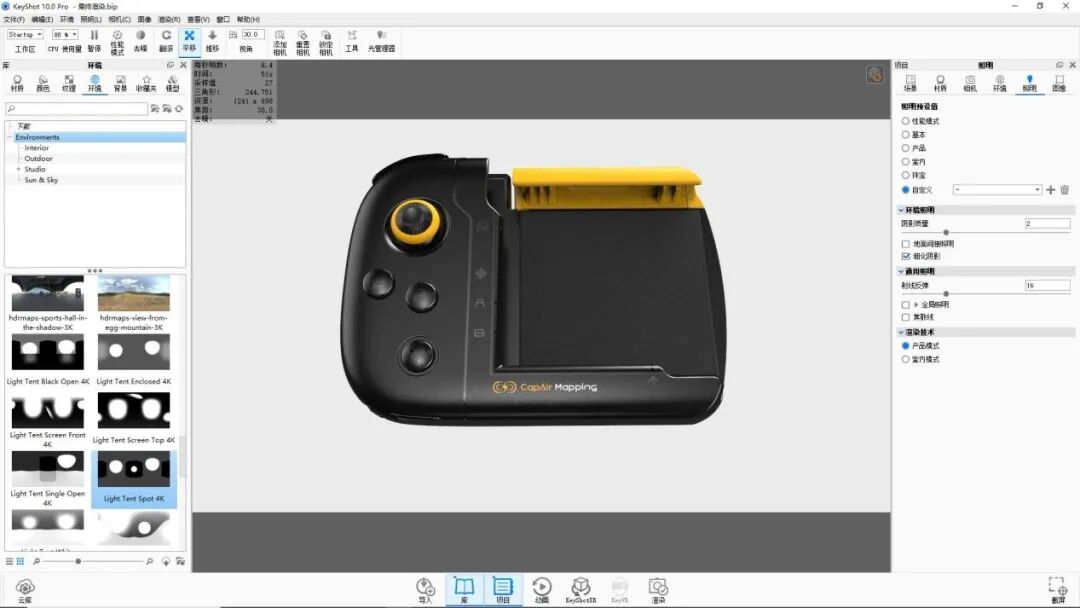

29.在右侧项目中选择照明自定义。

阴影质量：2，射线反弹：16，产品模式。

KEYSHOT10.1-游戏手柄渲染全流程！的图37

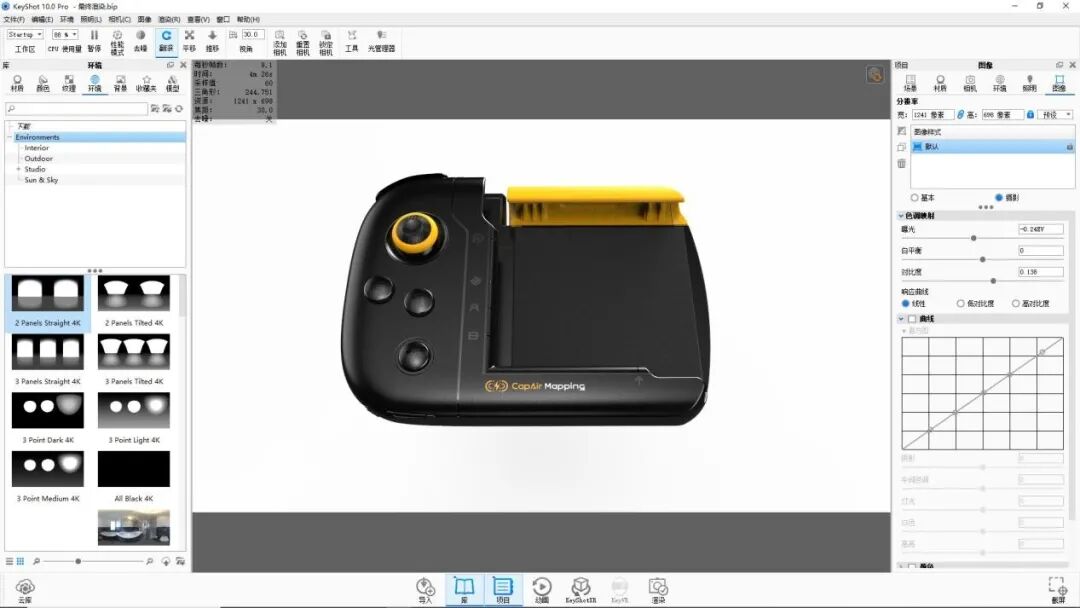

30.在右侧项目图像中选择摄影，调整画面，即可渲染出图。

曝光：-0.24EV，白平衡：0，对比度：0.138，响应曲线：线性。

KEYSHOT10.1-游戏手柄渲染全流程！的图38

声明：本文为“工业设计”官方合作方

—【那青红设计教育】原创教程

严禁匿名转载
