Abaqus重启动分析技巧与odb文件合并方法

1.重启动分析步骤:

(1).在基础模型中输出重启动分析数据

如果不做特别的设置,ABAQUS不会输出重启动分析数据。因此,需要在基础模型的分析步中设置重启动分析参数,其相应的关键词为:

*RESTART,WRITE,

FREQUENCY=<输出重启动分析数据的时间增量步间隔>

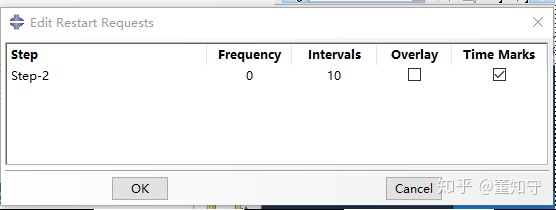

cae操作:

Step-output-restart


FREQUENCY, 按照增量步输出

Intervals, 按照固定的时间间隔输出(设为10,则整个分析步分为10份)

Overlay 则表示仅仅在最后一个增量步骤输出

TimeMarks 表示在精确的时间节点输出。

Ps:在此过程中建议将F_output以及H_output设置为按照时间输出数据

在基础模型的分析结果文件中,带以下扩展名的文件是重启动分析所要用到的。

(1) 在ABAQUS/Standard中:.res,.mdl,.stt,.prt和.odb

(2) 在ABAQUS/Explicit中:.abq,.stt,.prt和.odb。

注意:在完成对基础模型的分析后,不要删除这些文件,并且要保证它们位于当前工作目录下。否则在进行重启动分析时将会看到以下错误信息

ABAQUS Error: Restart of anABAQUS/Standard analysis requires the following files: mdl, stt,odb, res, prt.The analysis cannot proceed.

(2)新模型设置

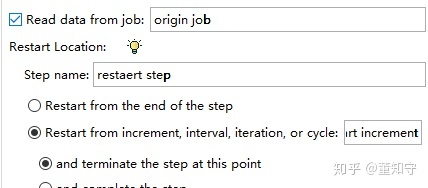

1)复制模型,更改名称,右键单击 --edit attribute


A.选取job

Read data from job :原模型Job名称

B.分析不以及增量步选择

Step name:选择需要重启动分析的分析步


C. Restart from the end of step 原模型最后一个增量步

自己定义所需要的增量步


对于以上,一般可选择end of step

其他设置如常

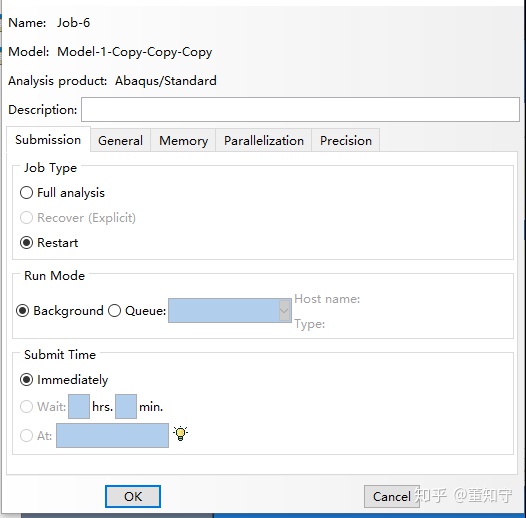

(3)提交重启动分析作业

提交分析时仅选择 RESTART 即可


ABAQUS不会自动检查基础模型输出的重启动数据与重启动分析所需要的数据是否一致。如果出现了不一致,分析可能会自动中止,或者虽然可以完成分析,但得到的计算结果可能是不正确的。

ABAQUS总是从基础模型的结果文件中读入数据,并将计算结果写到新的重启动分析结果文件中。基础模型的ODB文件不会被添加新的内容。在默认情况下,重启动分析的FIL文件既包含基础模型的结果,又包含重启动分析的结果。

可以将重启动分析的结果文件作为下一次重启动分析的基础模型,每次重启动分析都将生成各自的重启动结果文件。

2.重启动完成后,不同步骤之间数据传递办法用以下命令:

abaqus restartjoin originalodb=restart_base.odb restartodb=restart_1.odb -copyoriginal -history

restart_base.odb 改为导入前odb文件

restart_1.odb 为导入后分析文件

-copyoriginal 复制原odb并且命名为Restart+原odb

-history 复制历史数据

以上代码在abaqus commands 中执行,切记选择文件所在目录
