Abaqus大变形分析：Map solution方法详解与技巧

   关于橡胶的大变形分析是一个令人十分头痛的问题，常常会因为网格畸变中止计算，即使调整网格，调整参数，各种折腾，还是不能解决问题。这时候，你就可以考虑Map Solution方法了。

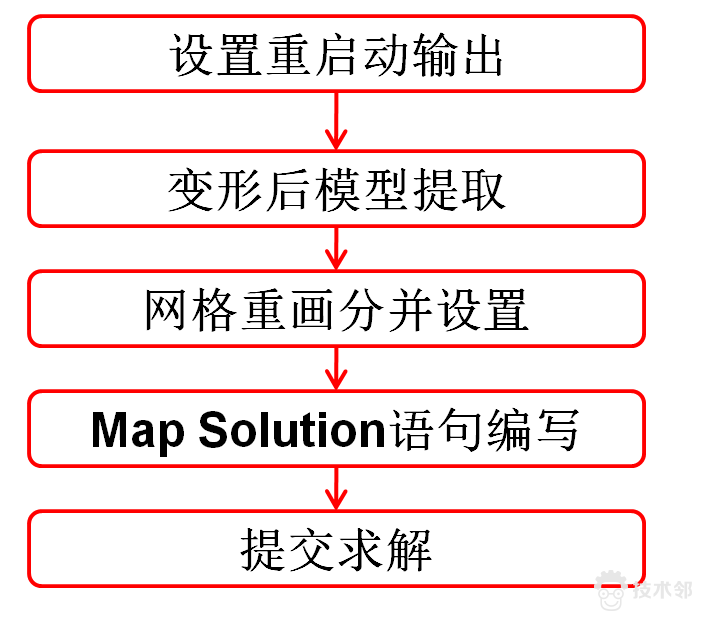

   Map Solution的基本分析步骤如下图所示，看起来十分简单，但实际上初次摸索的话还是要花费不少时间的，关键在于变形模型的提取及重画分，以及关键词的编辑和提交计算。对于混迹CAE分析多年的老鸟来说，根据Help的提示搞出来不成问题，但是对于一些菜鸟或者英语水平不那么厉害的，学起来其实也蛮费劲的。网上虽然有不少资料，但是详细，完整讲解操作过程的资料很少。

   Map Solution分析的实质就是将一个大变形分析，拆分成多个小变形分析，首先进行一个小变形分析，提取出网格之后，进行网格重画分，避免网格继续变形而造成畸变，然后导入到Abaqus中完成相关的边界条件设置，最后导出关键字文件并进行相关语句添加，最后运用命令的方式提交。具体的操作过程见视频：http://www.jishulink.com/college/video/c10577

该视频详细介绍了Map Solution的设置过程与注意事项，购买了视频的可以私信我或者在评论下方留言，我会提供CAE模型以及相关的关键字文件。

  （切记：使用这些高级分析方法（Map Solution、ALE、CEL）的前提是，你对传统的分析方法进行了足够多次的尝试，确定修改网格，调整分析参数都无法完成相应的变形分析
