ISIGHT与ABAQUS联合实现尺寸优化策略

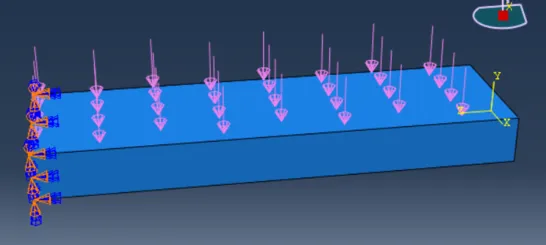

模型工况如下：

在模型结果中提取最大MISES应力作为优化变量

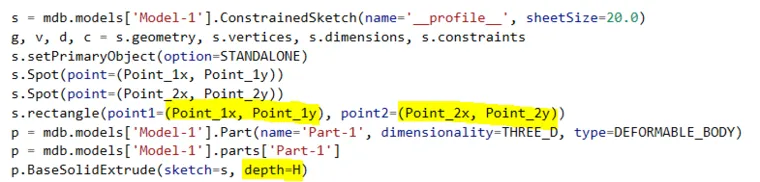

在优化分析中，可很方便的对材料参数进行修改，而涉及尺寸优化时，需要借助外部建模软件或根据ABAQUS的py脚本实现参数化建模（简单模型），本例几何问题简单，故选用第二种方法，设计变量为矩形截面四角点的坐标和拉伸长度。

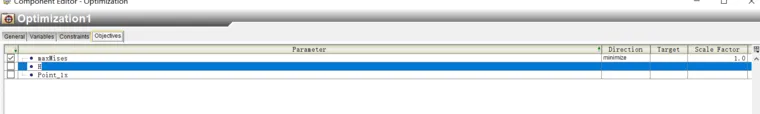

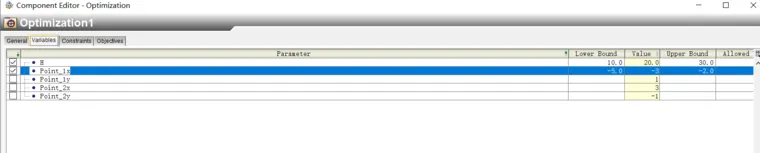

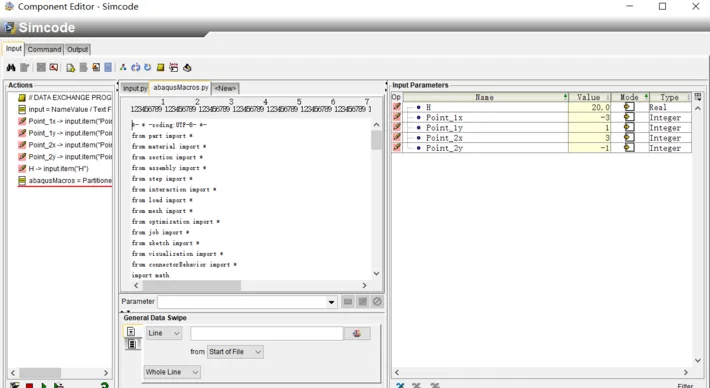

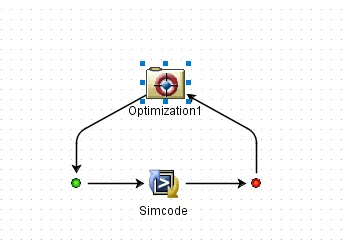

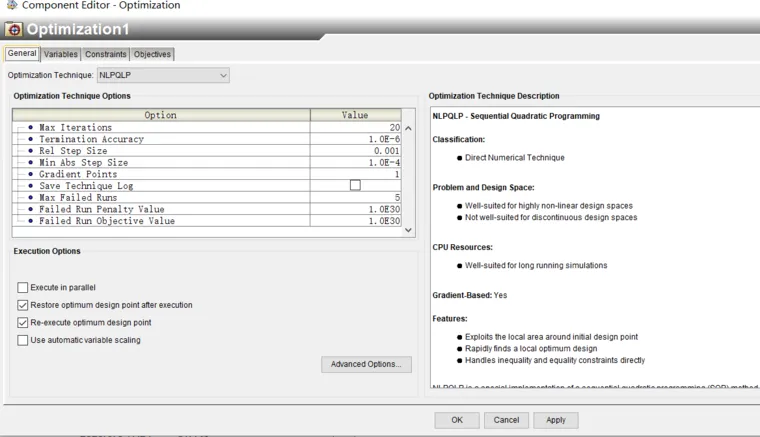

ISIGHT模型由 simcode 组件和Optimization模块组成，其中，simcode运行py程序，输出最大MISES应力，Optimization模块选择优化算法、设计变量范围、指定变量约束和优化目标，本例中的具体参数选择如下：

由于模型仅做演示用，所以分析时仅考虑了H和point_x的变化，在设定的取值范围内得到几组实验的最大应力如下（随意取的某一种搜索算法）：

PS：

1. 在变量定义阶段，要注意变量的类型（整型，实数等）;

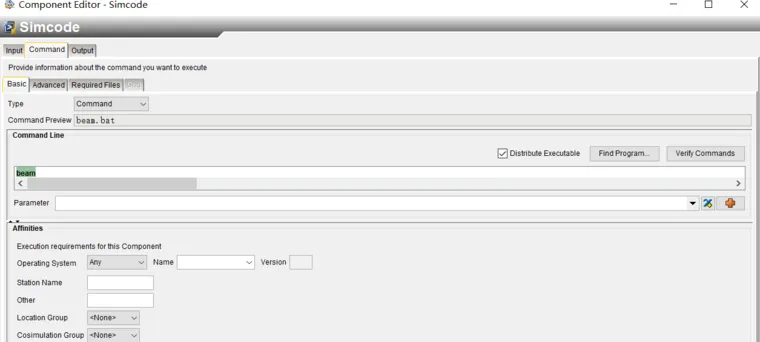

2. 将py脚本集合在 .bat中，模型调试时可用交互命令 abaqus cae script=***.py ，检查数据的传递是否合理，无误后采用 abaqus cae noGUI=***.py 直接运行查看优化结果。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
