Texgen层偏织物构建及其他杂项介绍(PART-06)

在对复合材料进行铺层设计时,我们很难得到一块铺设规整的布样,层与层之间难免会出现偏离,在研究偏离程度对复合材料的力学性能的影响时,细观尺度的建模手段是十分有必要的,Texgen就为我们提供了比较好的层偏离建模方法,整体操作比较简单。具体操作如下:



首先打开我们的Texgen软件的GUI,创建一块层叠织物,创建方法详见part-04,这里方便起见就按默认创建一块5层平纹层叠织物。如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图1



然后可以在Textiles目录下找到Set Layer offsets,点击它。

PART-06 Texgen-层偏织物的构建(以及杂项)的图2


操作界面如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图3



Texgen提供了3种偏离方式,依次为:恒定偏移、随机偏移、自定义偏移。

Constant(恒定偏移):此项需要提供一个恒定向量,将作用与各层(具有累加效应,直到对所有层赋予完毕),在界面的右侧输入。设定X、Y offset(XY方向的偏离常数),这里全部设定为0.5以供演示,结果如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图4



Random(随机偏移):将对各层随机分配一个偏离向量,不需要用户再设定,选中点击ok就行。结果如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图5



Edit Offsets(自定义偏移):这里需要用户为每层提供一个偏离向量,在界面的下方表格处输入:

PART-06 Texgen-层偏织物的构建(以及杂项)的图6



这里我就随便输了,结果如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图7

至此,偏离织物的建模到此结束,但是Textiles目录下还有一些小功能没能进行介绍,这里就凑着此篇对Textiles目录下的功能介绍进行补全。

纵观整个目录,除了已经讲解操作的过程中使用过的,就只剩下Nest Layers,edit Textiles,Delete Textiles(Rotate 在part-04使用过,操作比较简单,主要就是设定旋转轴与旋转角,其余的就没啥好说了)。

这里就先说明edit Textiles与Delete Textiles这两项(这两项比较简单,简单提一下就行)。

edit Textiles:当采用Weave与3D Weave模块进行织物构建时,如果对织物参数的设定部分需要修改,不需要重新构建织物,可以通过此功能对纺织品的参数重新设定。

Delete Textiles:对当前视图中的纺织品进行删除,其实就是关闭当前的织物窗口,通过小叉“×”也可以实现。

Nest Layers:将对纺织品进行嵌套,消除中间的空白区域,以达到较为紧密的效果,也就是在不改变纱线形态的基础上,在织物厚度上压缩织物,使织物达到紧密的效果。

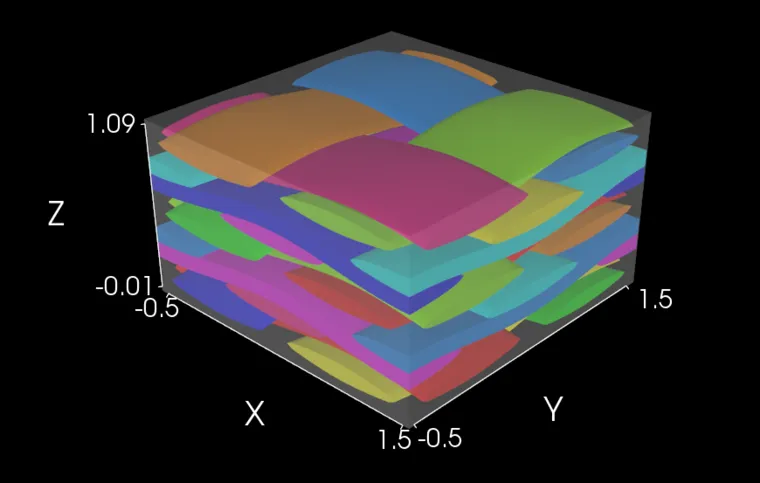

Texgen提供了两种嵌套方式:一是keep offsets(保持当前的偏离值,进行压缩);二是Maximum nesting(对织物各层进行偏离嵌套来实现织物的最小厚度)。这里就以Edit Offsets时所构建的织物为基础,来演示,结果如图所示:

PART-06 Texgen-层偏织物的构建(以及杂项)的图8

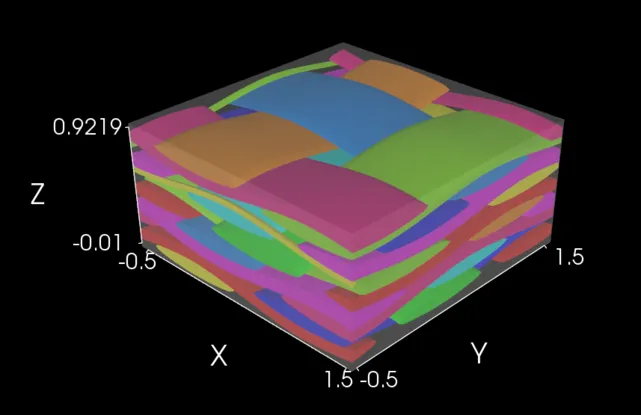

保持偏离

PART-06 Texgen-层偏织物的构建(以及杂项)的图9

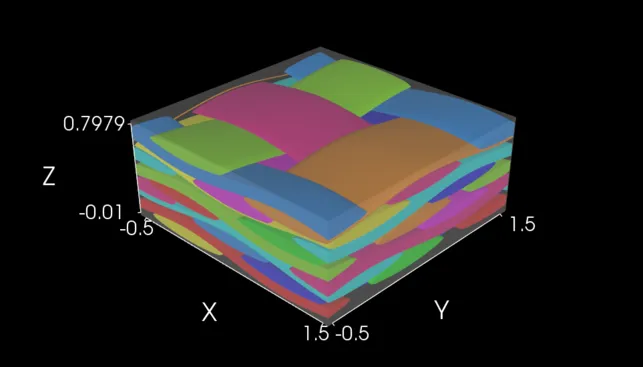

偏离嵌套
