Texgen-Angle Interlock织物模型的构建方法

首先选择3D Weave模块下的weave type为Angle Interlock点击Next进入一下界面,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图1

Angle Interlock类有些特殊,将分两部分进行介绍,首先是未偏离(关闭Offset weft yarns),再是偏离(开启Offset weft yarns)



1.Offset weft yarns - OFF

首先取消Offset weft yarns的勾选,你会发现Yarns与Number of Yarn layers的值发生了变化,并且在改变其中的一值,另一值也发生了变化,并且成正比关系,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图2

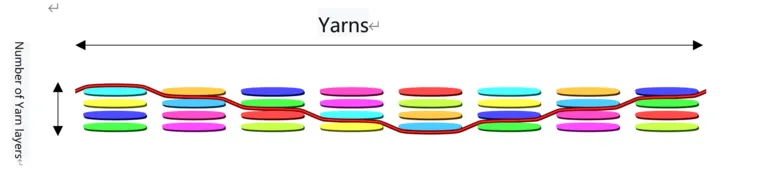

为解释该关系,我在这里用一张图片来说明,如图所示(有点丑つ﹏⊂):

PART-03 Texgen-Angle Interlock织物模型的建立02的图3

这里生成了8*4的的纬纱阵列,横向的纱线列数代表着Yarns的值,纵向的纱线行数代表着Number of Yarn layers的值。要完成一个纬纱未偏置的角链锁织物,首先接结纱要从织物的任意一处(还是设定呢,措辞有点纠结)表面逐层往下按一定的角度深入织物内部,直到到达织物的背面,与该处的纱线进行交织,在按照与之前相反的角度(就像镜子反射一样)逐层往上,直达织物表面,完成一个循坏。Texgen内部默认每次跨距为一根纱线,那么设织物有n层纬纱,接结纱要跨越n次才可以从织物的表面到达织物的背面,又需要n次才可以重新浮现在织物的表面。所以织物的横向所需纱线就为2n根!就像图示中的那根接结纱一般。即Yarns:Number of Yarn layers = 2:1 !!!

好了,到这里我们对Yarns与Number of Yarn layers的关系有了初步认识,让我们开始接下来的学习吧!

纱线截面与间距部分不再介绍,纬纱部分到此结束,参数均采用默认,直接点击Next进入下一步,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图4

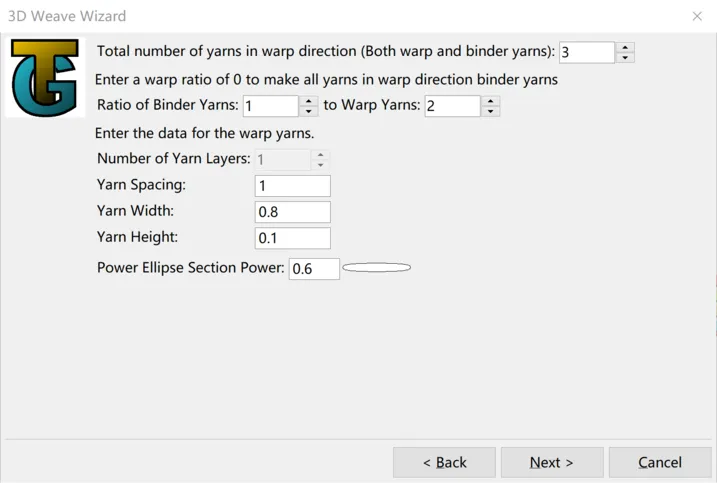

这一步是经纱与接结纱的设定,有需要可以看上一篇正交部分,这里和那里差不多,这里不在赘述。参数采用默认,点击Next,进入下一步,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图5

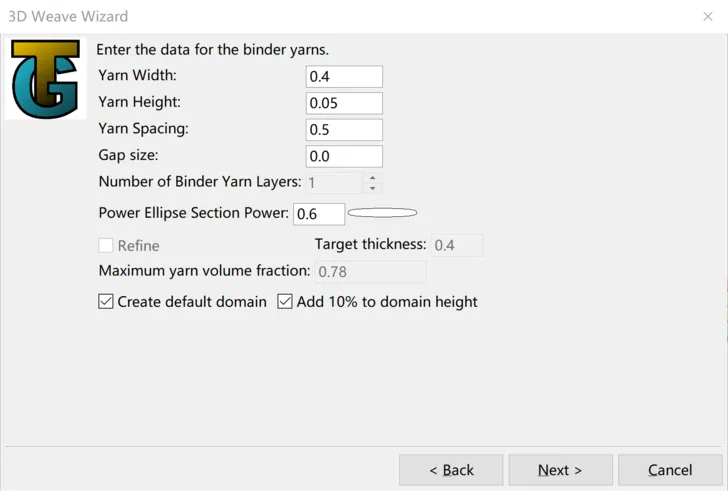

这一步是对接结纱进行设定,参数采用默认,角链锁部分优化织物不可用,后文不再提起。这里直接点击Next点击进入下一步,如图所示:

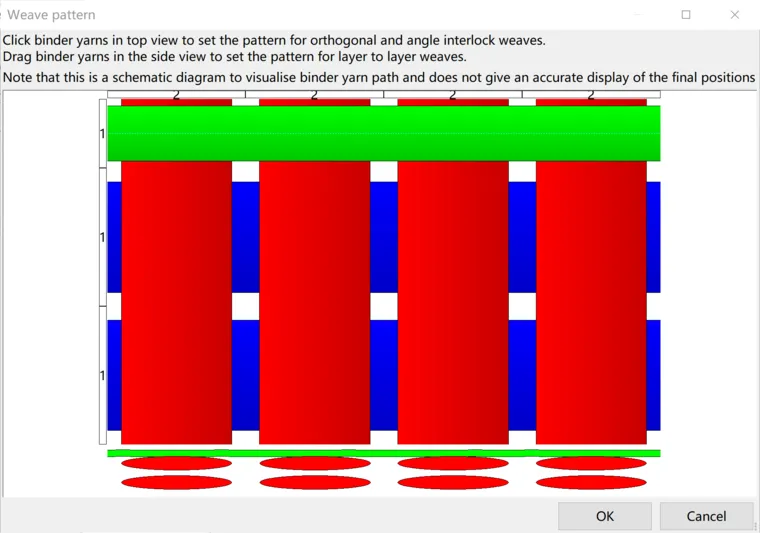

PART-03 Texgen-Angle Interlock织物模型的建立02的图6

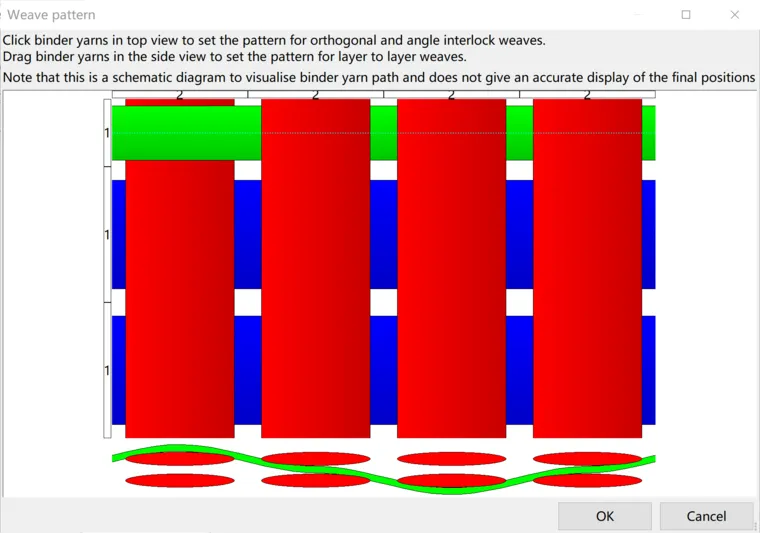

这里对织物图案进行设计,通过点击接结纱与纬纱的交接处(即绿色纱线与红色纱线的交接处)来定义接结纱的在织物表面的起始位置。这里设计接结纱的起始位置如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图7

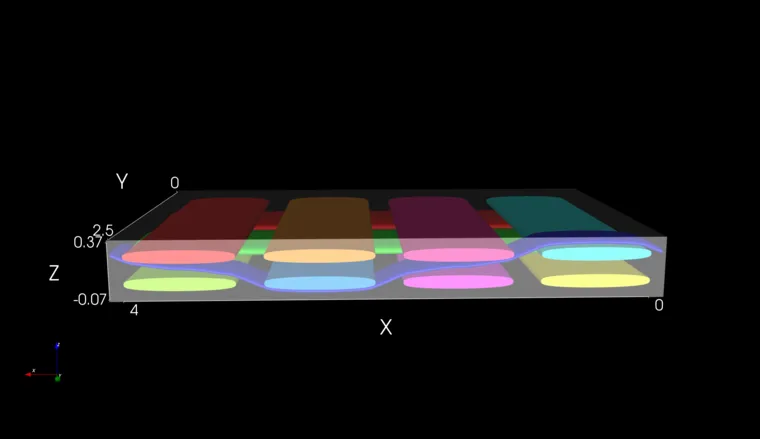

点击ok对织物进行生成,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图8

至此,第一部分已结束,有特殊需求的可以自己设定参数。(此模型已放入附件)



2.Offset weft yarns - ON

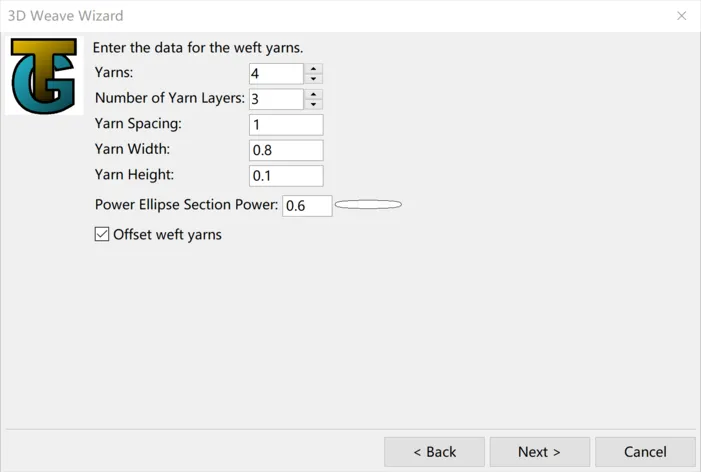

首先重新选择3D Weave模块下的weave type为Angle Interlock点击Next进入一下界面,如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图9

在勾选Offset weft yarns的情况下,我们尝试更改Yarns或Number of Yarn layers其中一值,根据前文的经验,Yarns与Number of Yarn layers之间必定存在着某种关系,接下来让我们找到他们的关系吧!

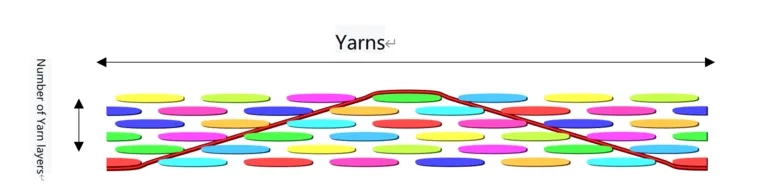

这里我又效仿前文制作了图片(依旧那么丑,声明:实用就行,作为一名实用主义者,怎么省事怎么来。)如图所示:

PART-03 Texgen-Angle Interlock织物模型的建立02的图10

这里生成了6*7的的纬纱交错排列(合适么?),单行的纱线数代表着Yarns的值,纬纱行数代表着Number of Yarn layers的值。在你像上文所说尝试着找到Yarns与Number of Yarn layers的关系时,你也许发现了,Yarns 总是比 Number of Yarn layers 的值大 1!接下来效仿上文对该部分进行说明。要完成一个纬纱偏置的角链锁织物,首先接结纱要从织物的任意一处(抄上文)表面逐层往下按一定的角度深入织物内部,直到到达织物的背面,与该处的纱线进行交织,在按照与之前相反的角度(就像镜子反射一样)逐层往上,直达织物表面,完成一个循坏。Texgen内部默认每次跨距为一根纱线,那么设织物有n层纬纱,接结纱要跨越n次才可以从织物的表面到达织物的背面,又需要n次才可以重新浮现在织物的表面。但是角链锁偏置织物纬纱偏置半根纬纱,那么接结纱单次从顶部到底部中间实际跨距为(n - 1)/2根纱,但是织物表里处实际跨越一根纱,所以接结纱完成一个单次循坏横向总跨过纱线就有n+1根!就像图示中的那根接结纱一般。即Yarns = Number of Yarn layers + 1 !!!
