Texgen-Layered模块应用指南

Layered模块可以将不同织物模型层叠在一起,在使用之前,我们要先建立好想要进行堆叠的织物模型并使其处于活跃状态(也就是建立好的模型使其处于Texgen软件窗口的活跃状态,不要关闭。若有之前建立好的模型,只需要将其用Texgen打开就好)。


在这里我们将建立一个由平纹,2/1斜纹,五枚三飞缎纹织物堆叠构成的5层织物模型,堆叠顺序为平纹,斜纹,缎纹,斜纹,平纹。同时也使中间层的斜纹旋转±45°。

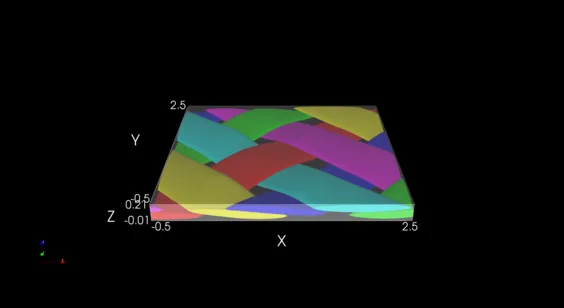

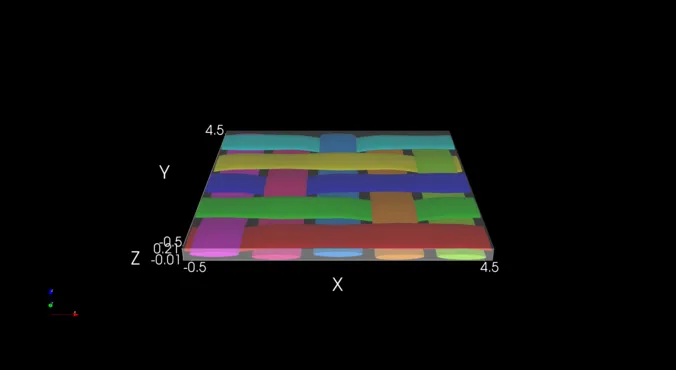

首先,先用Weave模块生成一个平纹,2个2/1斜纹,1个五枚三飞缎纹;参数均采用默认,只改变织物结构。结果如图所示:

PART-04 Texgen-Layered模块的使用的图1

PART-04 Texgen-Layered模块的使用的图2

PART-04 Texgen-Layered模块的使用的图3

接下来对2份斜纹分别进行±45°旋转。

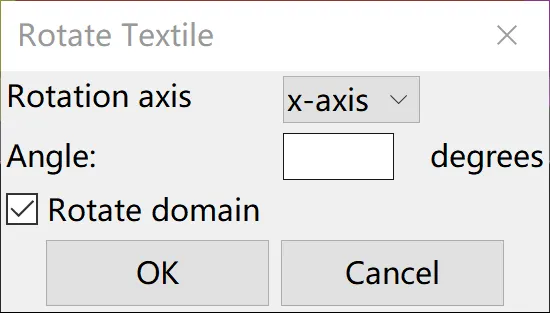

可以通过左侧控制台Textiles下的Rotate控件,也可以通过工具栏的Textiles目录下的Rotate Textiles。界面如图所示:

PART-04 Texgen-Layered模块的使用的图4

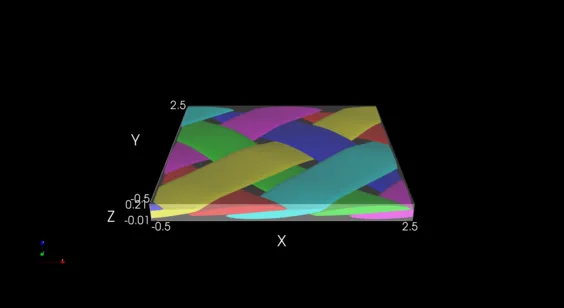

将旋转轴改为z轴,角度选为±45度,取消旋转域。最终结果如图所示:

PART-04 Texgen-Layered模块的使用的图5

PART-04 Texgen-Layered模块的使用的图6

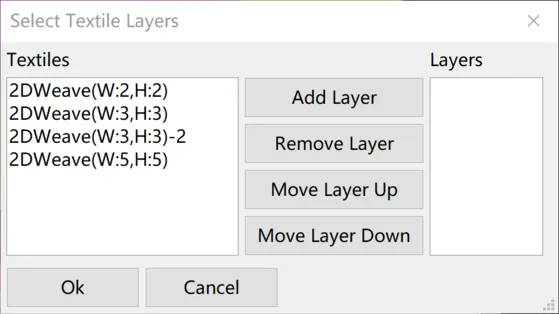

接下来就可以进行层叠了,点击选择左侧控制台Textiles下的Layered控件,也可以点击工具栏Textiles目录下的create layered来创建层叠织物。其界面如图所示:

PART-04 Texgen-Layered模块的使用的图7

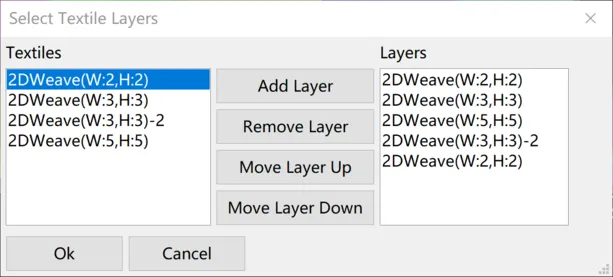

选中织物点击add layer可以添加织物堆叠层,remove layer可以对不需要的织物层进行删除,move layer up与move layer down可以对织物堆叠顺序进行微调。这里我们选择的堆叠顺序如图所示:

PART-04 Texgen-Layered模块的使用的图8

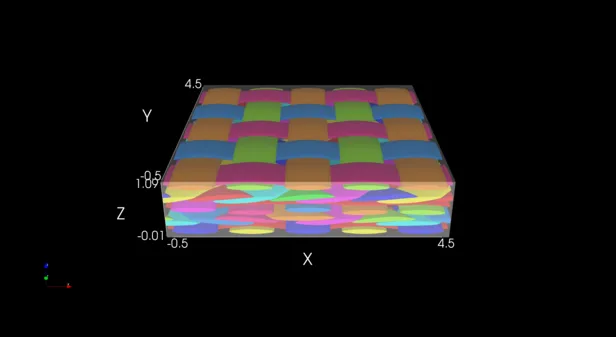

点击ok即可生成所需要的层叠织物。如图所示:

PART-04 Texgen-Layered模块的使用的图9

生成模型已放入附件,可按需自取。有特别需求的可以自己生成。
