Texgen建模技术:Layer to Layer织物模型构建方法

首先选择3D Weave模块下的weave type为Layer to Layer点击Next进入一下界面,如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图1



页面参数设计和前面类似,在这里我们将尝试对引导页的2.5D织物进行复刻。将要构建的织物如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图2



由该图可知,织物纬纱设定为:

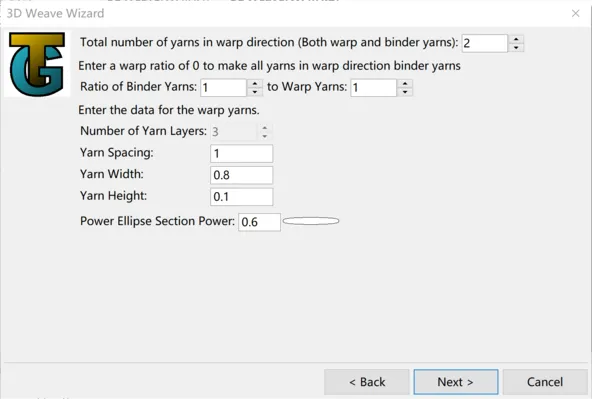

Yarns=3,Number of Yarn Layers=4,经向纱线的数量为2,经纱与接结纱的比例为1:1,经纱层数为3,接结纱数为2。

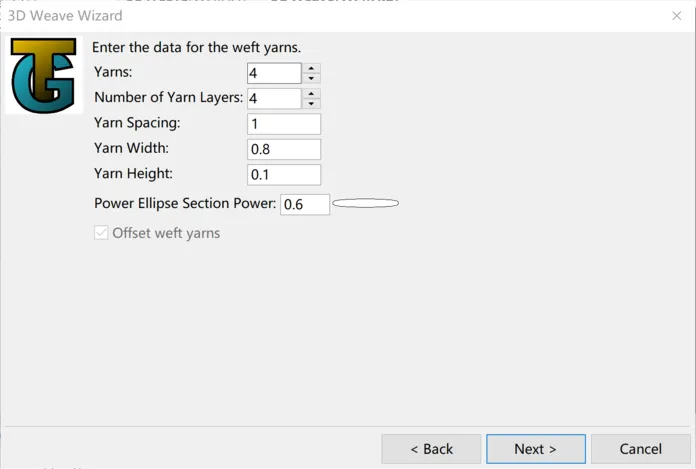

其纱线截面均采用默认设计,纬纱参数设定如下:

PART-03 Texgen-Layer to Layer织物模型的建立03的图3



点击Next,进入下一步,对经向纱线进行设计,参数如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图4

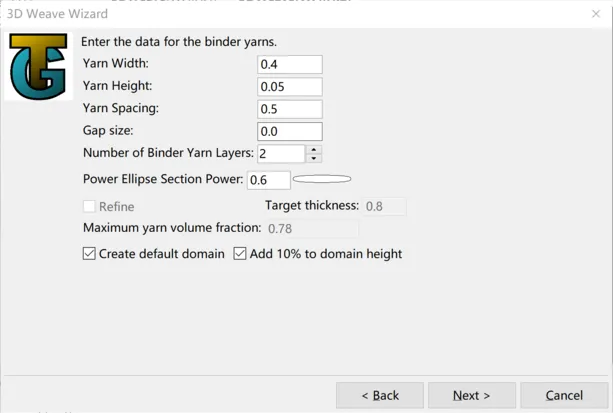

点击Next,进入下一步,对接结纱进行设计,参数如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图5


在这里要提一下,多层接结纱是平行排列的,在此模块下不可对同组(列)接结纱内的纱线进行单独路径设计。

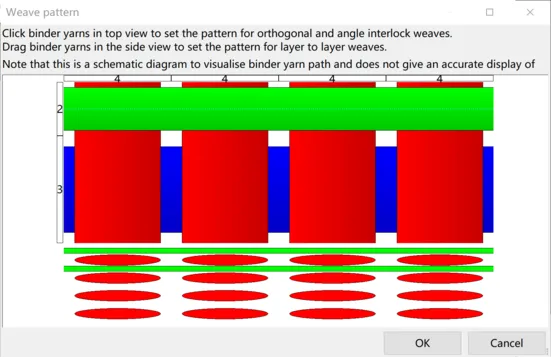

点击Next,进入下一步,对纱线路径进行设计,如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图6



这里是对接结纱进行拖拽来完成操作。由于是先生成经纱的,所以要生成和图片中一致的织物模型,要将接结纱的路径设计做镜像处理,对纱线路径设计后如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图7

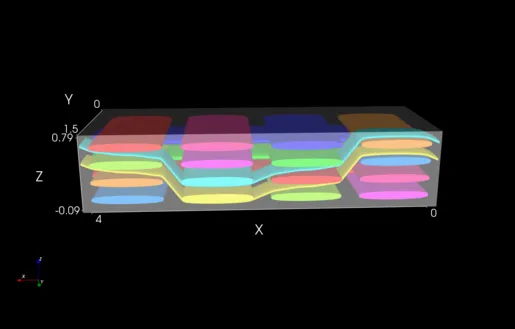

点击ok对织物进行生成,结果如图所示:

PART-03 Texgen-Layer to Layer织物模型的建立03的图8

PART-03 Texgen-Layer to Layer织物模型的建立03的图9

生成模型已放入附件中,可按需自取,自己生成也可以。

至此,主要内容均已更新完毕,日后有时间也会尝试进行更改,使其更加完善以及增添一些新的内容。
