二维实体Voronoi模型构建方法与技巧

前言

二维实体Voronoi模型,如图1所示,其实为带有一定厚度的三维模型。图2为二维实体Voronoi模型局部放大示意图,图3为二维壳体Voronoi模型局部放大示意图。对比图2与图3,便可明白二者的区别。

二维实体Voronoi模型构建教程的图1

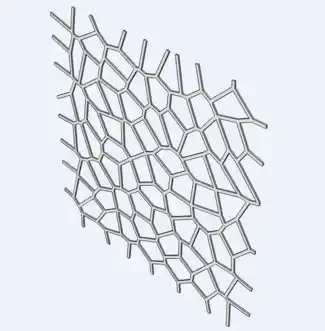

图1 二维实体Voronoi模型


二维实体Voronoi模型构建教程的图2

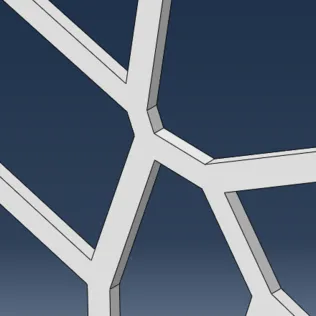

图2 二维实体Voronoi模型局部放大示意图

二维实体Voronoi模型构建教程的图3

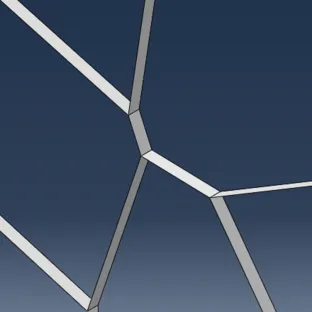

图3 二维壳体Voronoi模型局部放大示意图

模型的构建,需要以下的准备工作:

1)Windows系统下安装虚拟机软件VMware;

2)在VMware中安装Ubuntu;

3)在Ubuntu安装Neper;

4)Neper中得到数据文件;

5)处理数据文件,并导入Ansys中,得到模型;

6)导出Ansys的几何文件,并导入Abaqus(非必须)。



目录

  • Neper内二维Voronoi数据文件格式的生成及文件数据解析
  • Ansys内模型的生成(APDL)及步骤详解
  • Ansys几何文件导入到Abaqus的注意事项
  • 示例文件(geo文件及mac文件)

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
