Abaqus技巧分享16:几何模型与有限元模型的构建与转换

本来以为这是一个非常简单的概念,却犯了一个先入为主的错误。因为对于长期从事有限元的工作者来说,这就是1+1=2这么简单的问题,但是对于刚接触有限元来说,这确实一个巨大的门槛。今天花一小段时间来帮助新手同学迈过这个门槛。

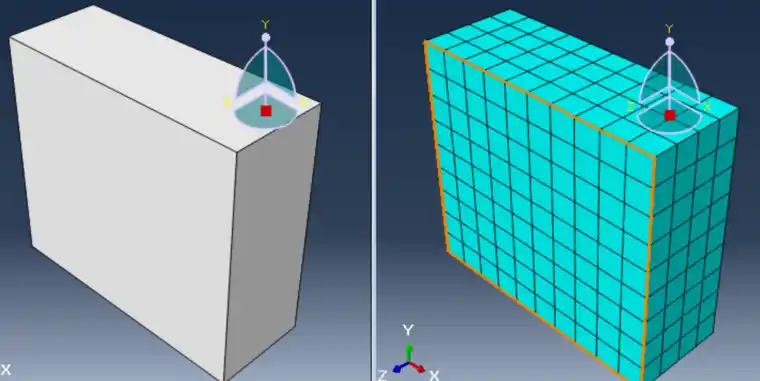

如上面的左图为几何模型,右图为有限元模型。

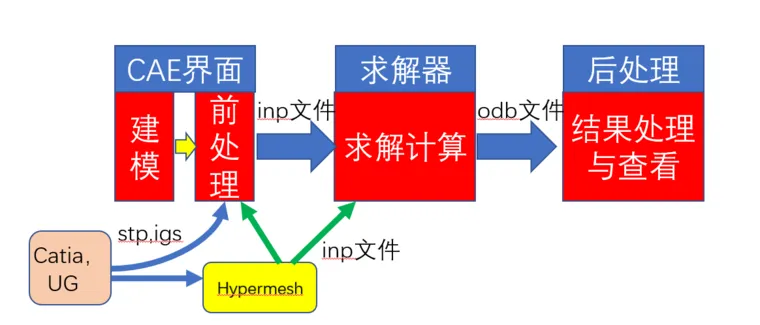

abaqus真正计算的时候需要的是右面的模型,即有限元模型。关于有限元的定义及实质,就像将几何模型离散为一个一个的小单元,然后对小单元进行求解。在abaqus这类软件刚编写的时候,只针对右面的模型,后面才慢慢发展,功能一步步拓展到现在。不过这么一说,可能还是不太理解。我又整理了一个图


CAE界面就是我们一打开abaqus就能看到的界面,求解器是黑盒子,看不到的。abaqus的后处理做到CAE界面里面了,有些软件是单独的,如hypermesh有hyperviewer,ESI有个viusalviewer。

求解器真正需要的文件是inp格式的有限元文件,这里面只有节点和单元信息,没有任何几何信息。inp的来源有两个,一个是cae界面生成,一个是hypermesh文件生成。abaqus又分为建模和前处理,对于简单问题,可以直接在abaqus里面建模,对于复杂问题,有三个办法。

其一。用三维软件catia等建模,导入abaqusCAE界面,进行网格离散。

其二,用三维软件catia等建模,导入hypermesh,进行网格离散,然后只将网格以inp格式文件导入abaqus,进行其他边界条件设定等前处理工作

其三,用三维软件catia等建模,导入hypermesh,进行网格离散,并同时进行其他边界条件设定等 前处理工作,最后将编译好的inp文件直接提交求解器进行计算。


不知道我说明白没有,先这样吧。

我的视频里也有个比较简单的hypermsh与abaqus互联的内容,有兴趣也可以配合的看下

http://www.jishulink.com/college/video/c1348
