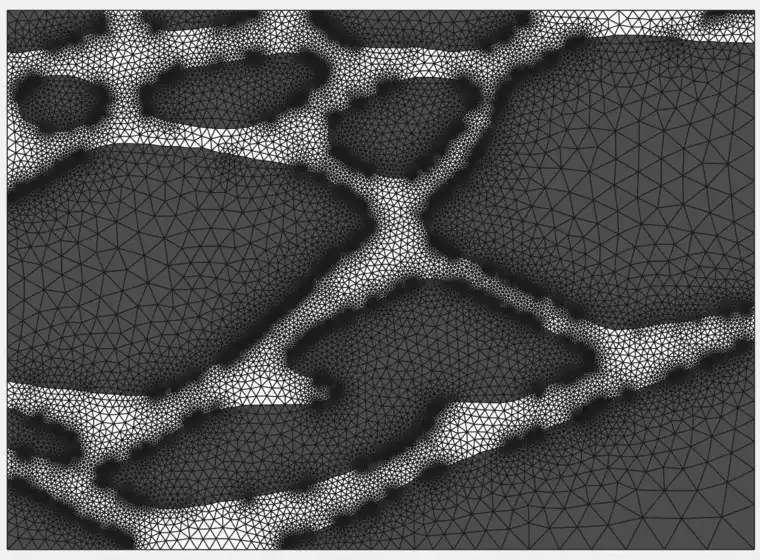

基于im2mesh技术构建真实图片的有限元模型(实现界面自适应网格划分)

使用下载链接上要求的版本matlab2018b

1、  下载im2mesh(下载后的名字更改为im2mesh);

https://ww2.mathworks.cn/matlabcentral/fileexchange/71772-im2mesh-2d-image-to-triangular-meshes?s_tid=LandingPageTabfx

2、  下载mesh2D-master(下载后的名字更改为mesh2D-master);

https://ww2.mathworks.cn/matlabcentral/fileexchange/25555-mesh2d-delaunay-based-unstructured-mesh-generation

3、  把mesh2D-master放入im2mesh中;

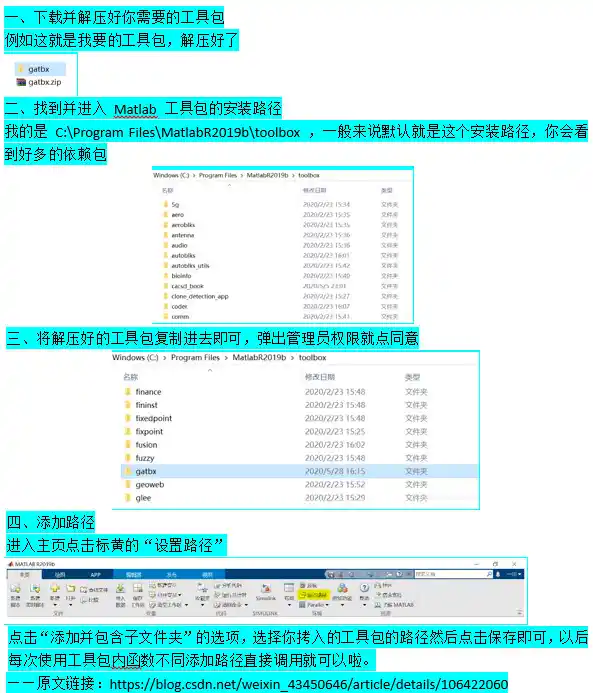

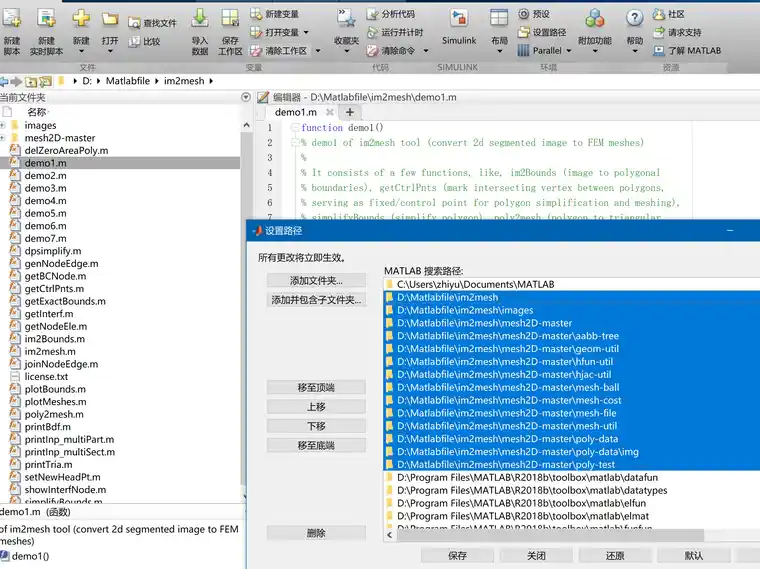

4、  在第三步的基础上再把im2mesh放到matlab工具箱的目录下,详细操作如下:

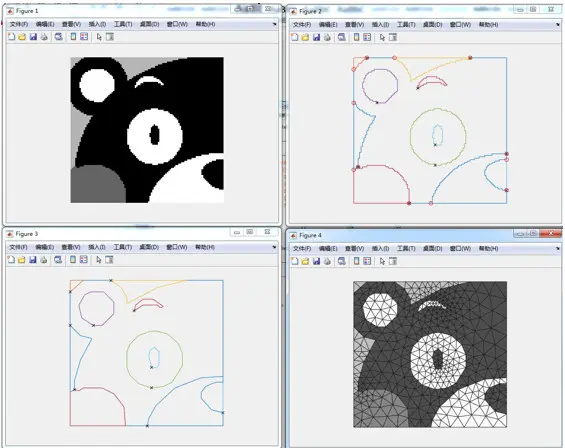

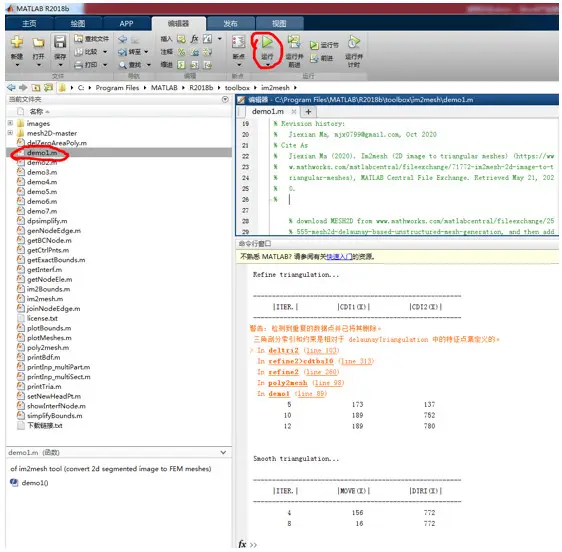

5、  然后在matlab中可以直接打开demo1.m等文件,结果图如下:

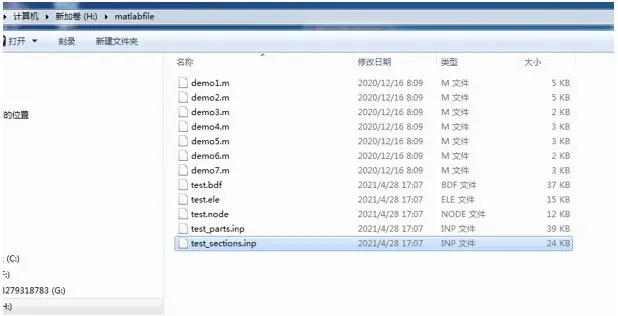

6、  新建立一个matlab的工作目录,将demo1、demo2、demo3…demo7这几个例子都复制进去,然后在matlab中进入此目录,运行demo2,得到inp文件;


注:新建工作目录的原因:

因为matlab.exe不能写入/../bin/,

如果还使用C:\Program Files\MATLAB\R2018b\toolbox\im2mesh作为工作目录,这将导致运行demo2时出现以下错误:

错误使用 fprintf

文件标识符无效。使用 fopen 生成有效的文件标识符。

出错 printInp_multiPart (line 71)

   fprintf( fid, [...

出错 demo2 (line 82)

printInp_multiPart( nodecoor_cell, ele_cell, ele_type, precision_nodecoor );

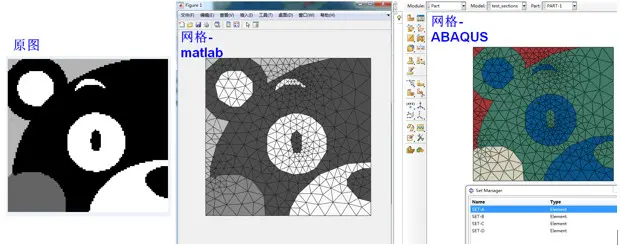

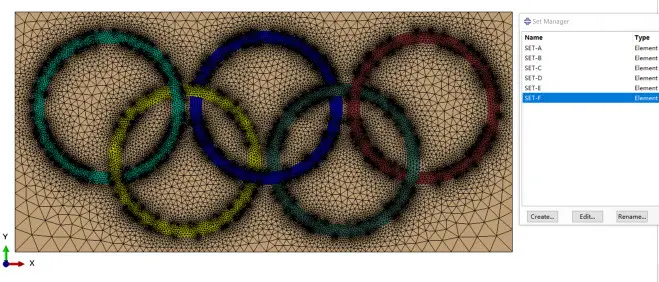

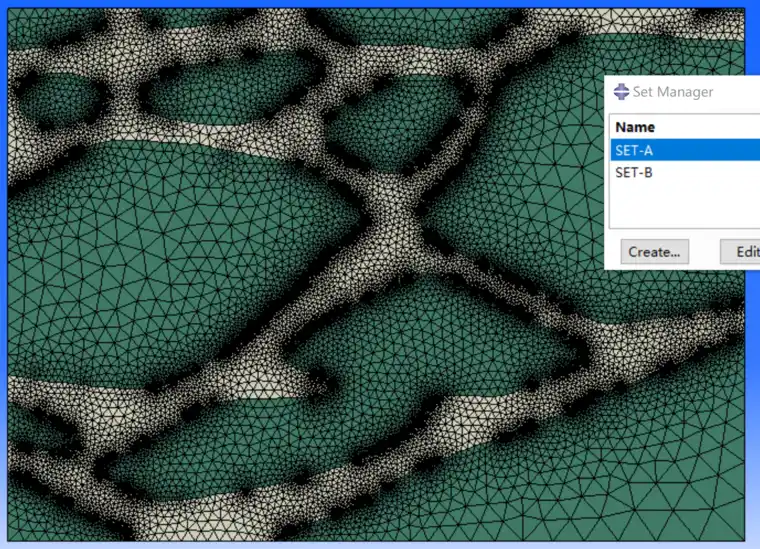

7、  将生成的inp文件导入ABAQUS;



或者更简单的操作如下:

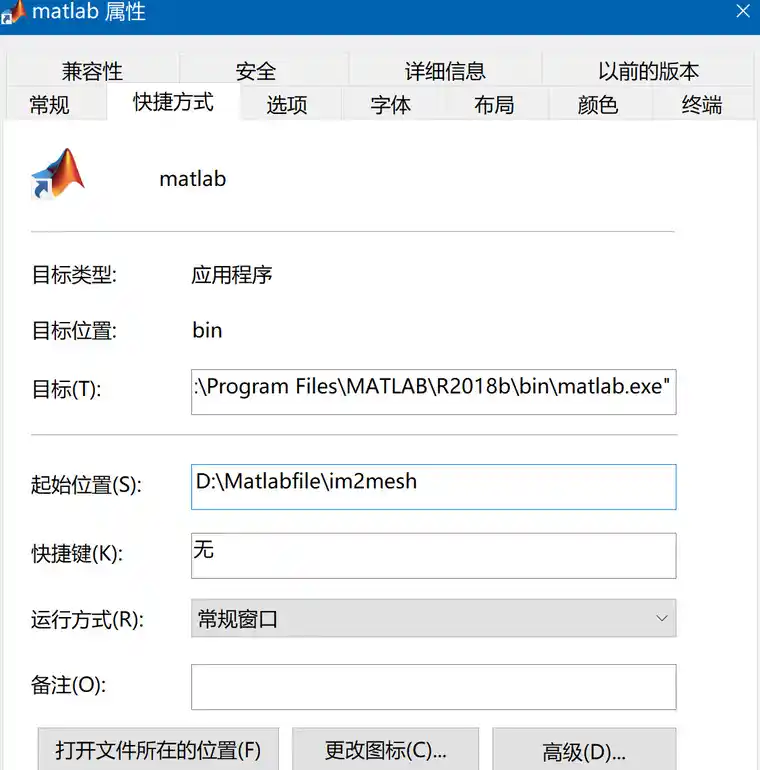

也可以在任何一个盘里新建一个matlab的工作目录,然后把im2mesh文件夹放入其中,然后在matlab中将im2mesh文件夹所在的路径添加为其搜索路径(具体操作见第四步的第四节),然后在matlab图标上右键其属性,修改起始位置为im2mesh所在路径,这样以后打开matlab就直接进入im2mesh所在文件夹了。










免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
