Texgen通用建模方法介绍

Texgen通用建模方法主要是通过节点控制来构建织物模型，只要知道了织物的主节点位置坐标，就可以构建出任意的织物模型，像机织物、针织物、编织物等等，就是操作比较繁琐。

这里以简单的平纹为例，来学习Texgen的使用。

既然要建立织物模型，就需要一些对照。就以Texgen内置weave模块采用默认参数构建的平纹织物模型为基准。获得以下参数：

织物厚度0.2，也就是纱线截面高为0.1，纱线宽0.8，间隔为1，截面为透镜型，纱线路径为周期性b样条曲线，主节点坐标：

Yarn1：（0，0，0.15），（0，1，0.05），（0，2，0.15）

Yarn2：（1，0，0.05），（1，1，0.15），（1，2，0.05）

Yarn3：（0，0，0.05），（1，0，0.15），（2，0，0.05）

Yarn4：（0，1，0.15），（1，1，0.05），（2，1，0.15）

box：（-0.5，-0.5，-0.01）（1.5，1.5，0.21）

Weave模块下生成的织物纱线是变截面的，这里为方便，不再采用变截面设计，而参用连续恒定截面设计，采用类似的设计。

ok，接下来，开始我们的织物构建吧。

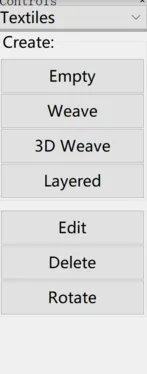

首先，构建一个空织物，打开Texgen GUI,点击进入Empty的创建，可以通过工具栏Textiles-Create Empty进入，也可以通过控制台Textiles目录下的Empty进入。

其界面如图所示：

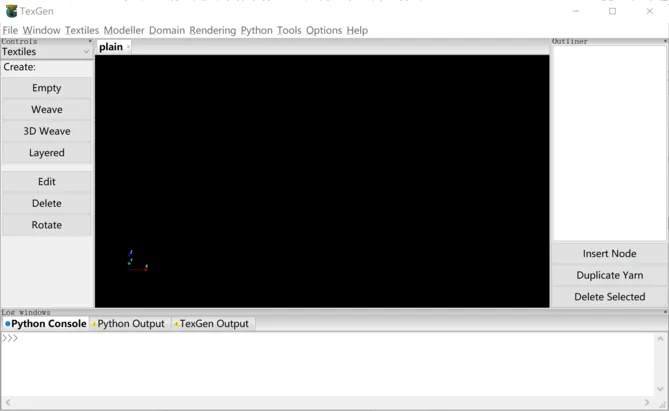

我们需要起一个织物名字，如果不命名，那么将采用默认名：Textile，这里我们起一个plain的织物名。点击ok，完成设定，进入以下界面，如图所示：

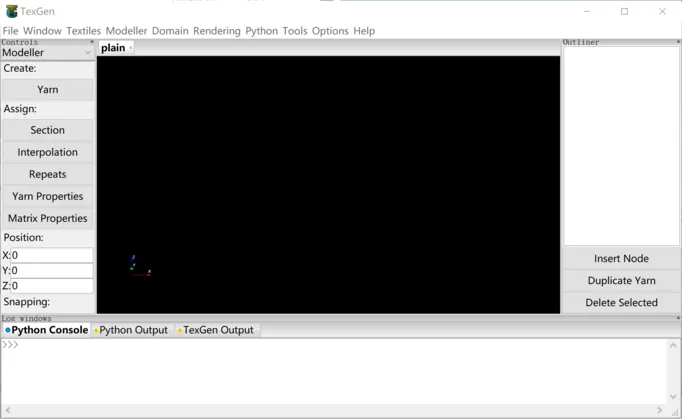

在这里，我们就可以对织物进行构建，首先将Textiles切换为Modeller，方便后续操作，同时也可以通过工具栏进行访问。如图所示：

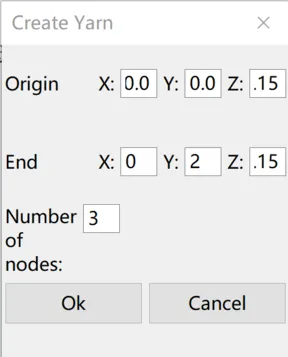

首先点击Yarn，进行纱线创建，在这里，我们先定义好，设XY为织物所在平面，Z方向为织物厚度方向。根据前面所获得参数，构建我们的第一根纱线，如图所示：

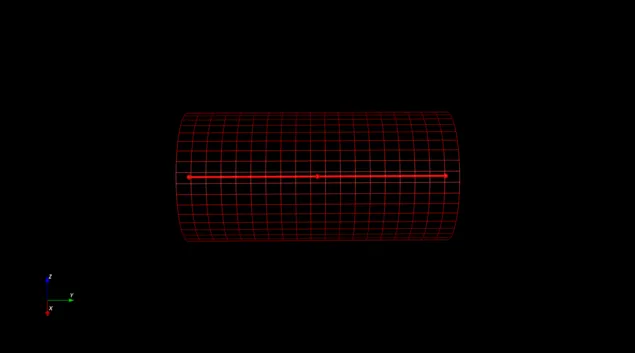

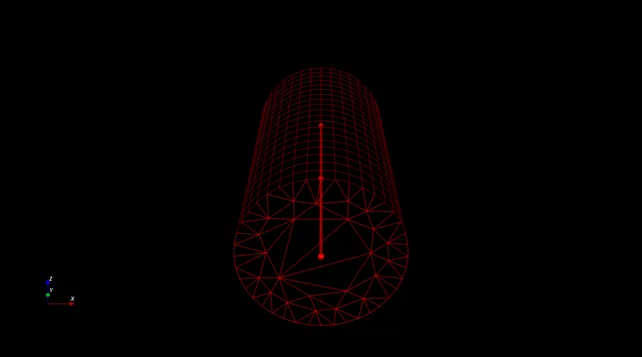

这里节点数先设为3，第二根纱线时会对节点插入进行讲解。输入Yarn1的起始节点坐标。（分辨率设的不是很好，显示有点异常）结果如图所示：

通过鼠标左键拖拽空白区可以进行视图旋转，右键拖拽可以缩放视图，将视图旋转到合适的位置，方便进行接下来的操作。如图所示：

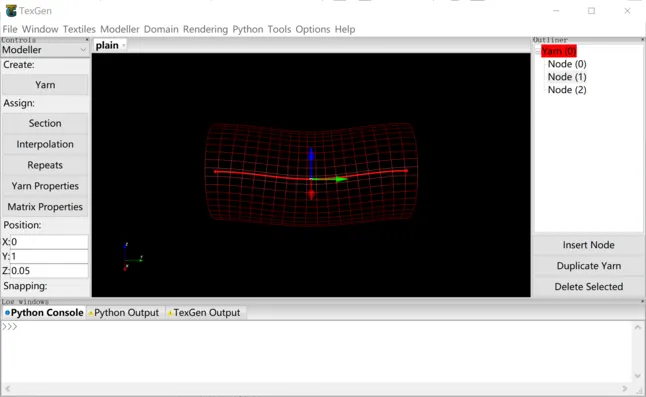

通过鼠标左键选中纱线中心的那一个节点进行坐标赋予，也可以通过视图右侧（我的是右侧）进行选择，其名字是Node（1），将Yarn1的中间的坐标赋予给纱线，在控制台进行。如图所示：

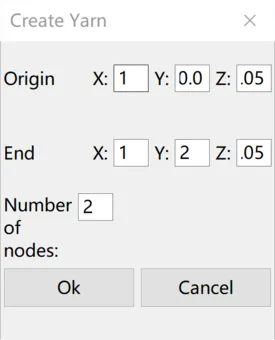

至此第一根纱线先放到这里，进行第二根纱线的创建，操作与第一根纱线相似，只不过为了说明节点插入将节点数改为2，这里就先这样。如图所示：

点击ok进行生成。如图所示：

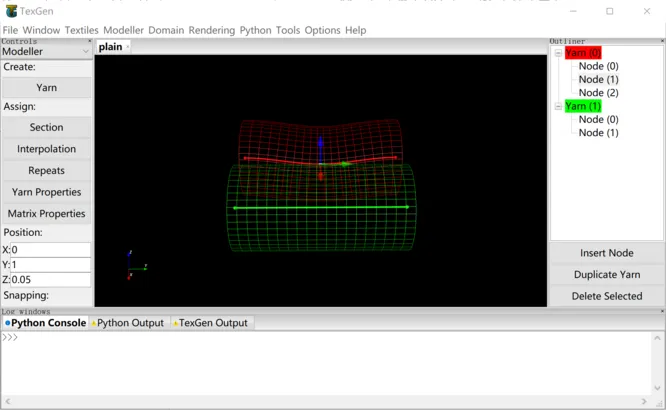

点击右侧（绿色部分的）Yarn（1）的Node（1），也可以在视图中点选相应的节点，然后点击右侧的Insert Node，进行节点插入。（该部分也可以进行纱线的复制，纱线与节点的删除，只要选中点击相应的操作就行）结果如图所示：

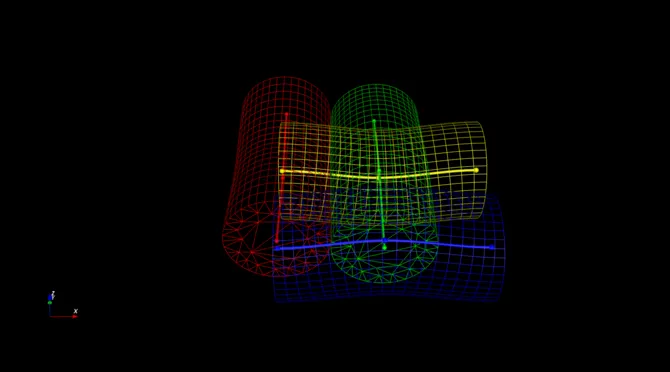

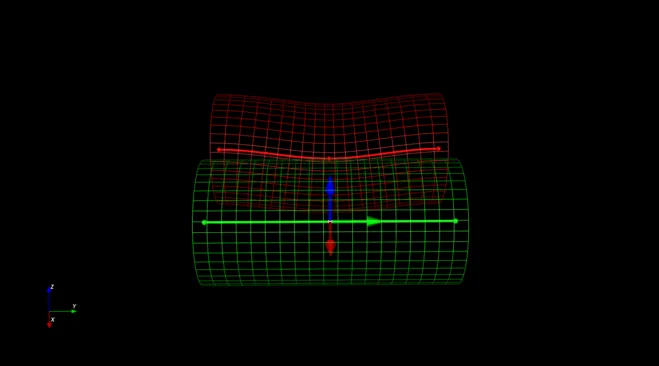

接下来就和第一根纱线类似，赋予中间节点坐标，同时完成另外两根纱线的创建，操作类似，不再说明，结果如图所示：

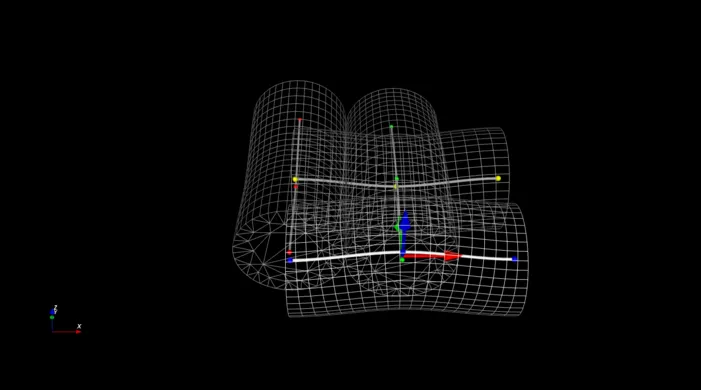

接下来进行截面赋予，通过鼠标左键选择纱线，也可以在右侧选择，通过按住shift建与鼠标左键点击，可以实现批量选择，选中纱线会变成白色。为节省时间，选择全部纱线。如图所示：

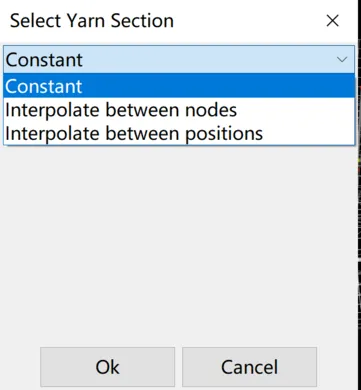

接下来点击左侧的section进行截面设定，这里提供了三种纱线截面形式。如图所示：

自上而下为:

恒定截面：使用这个，纱线在与纱线路径垂直处的截面处处一样，截面恒定连续不变

在节点处插入截面：在节点出构建截面，可以构建变截面纱线。

在位置处插入截面：以总长百分比的形式确定构建截面的位置，可以构建变截面纱线。

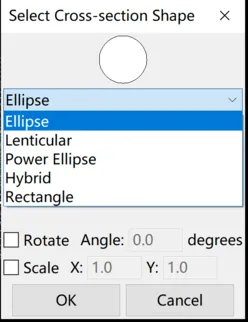

这里就选择constant，然后就是进行截面设定。点击edit section，这里提供了多种截面可供选择，如图所示：

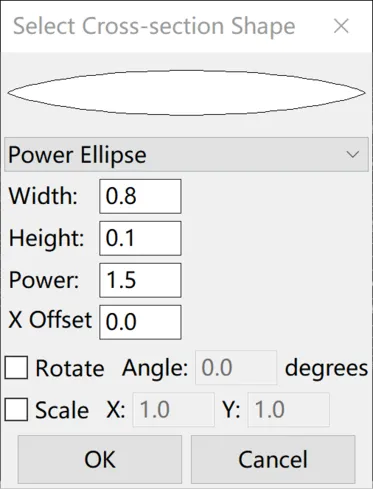

自上而下分别为椭圆，透镜，幂椭圆，自定义多组分截面，矩形，后期会说明，这里就选择power ellipse，参数设定如下：

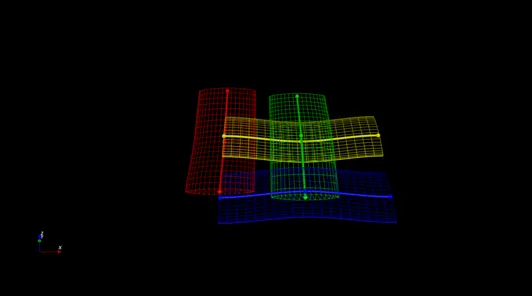

点击ok就可以完成截面设定，最后再点一此ok，就可以将截面赋予纱线。如图所示：

然后要对纱线路径设计，还是全选纱线，点击interpolation。如图所示：

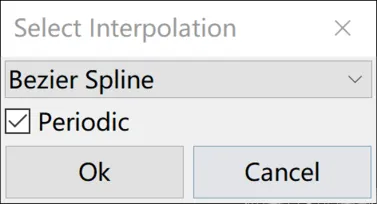

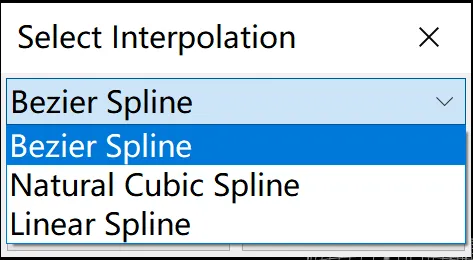

这里提供了三种路径可供选择，分别为B样条曲线（贝塞尔曲线），自然三次样条曲线。这里就选择B样条曲线，并勾选周期性，如图所示：

点击ok，就可以赋予给纱线。

接下来就是纱线重复性赋予，一般要一根一根纱线的赋予，指定重复向量。这里要指定两个方向的重复向量，纱线的重复向量依次为：

Yarn1：（0，2，0），（2，0，0）

Yarn2：（0，2，0），（2，0，0）

Yarn3：（0，2，0），（2，0，0）

Yarn4：（0，2，0），（2，0，0）

由于重复向量相同，所以我们可以通过多选同时赋予，然后点击ok就行了。

材料属性这里就不提了，按需自己设定就好，不同纱线可以赋予不同的材料属性。

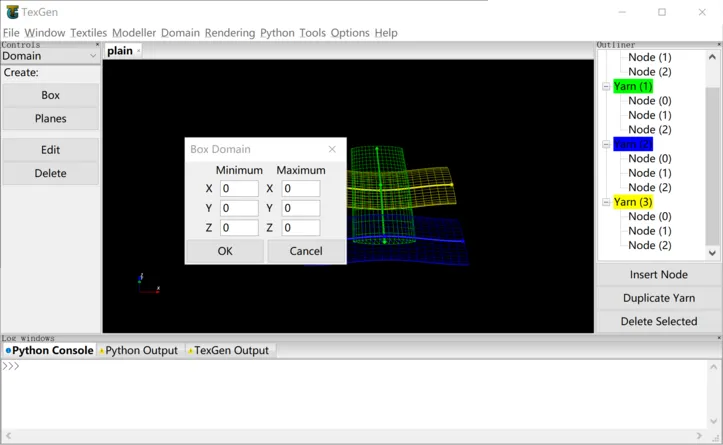

接下来就是box的创建，将控制台切换为domain，也可以通过工具栏进行访问，点击 Box，（这里也可以通过平面创立，以后有机会会进行说明）界面如图所示：

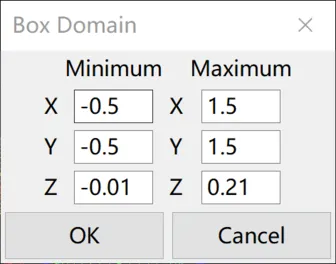

输入前面确定的参数，参数设定如图所示：

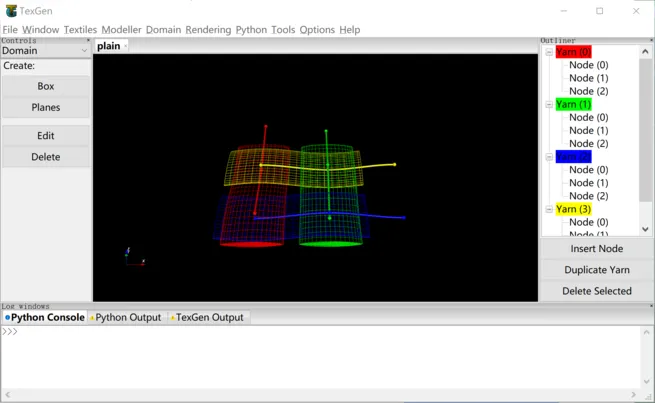

点击ok，结果如图所示：

创建好domain后，默认会将超出box的纱线裁剪进domain中，这里domain还未显示出来，需要将工具台切换为Rendering，勾选domain。如图所示：

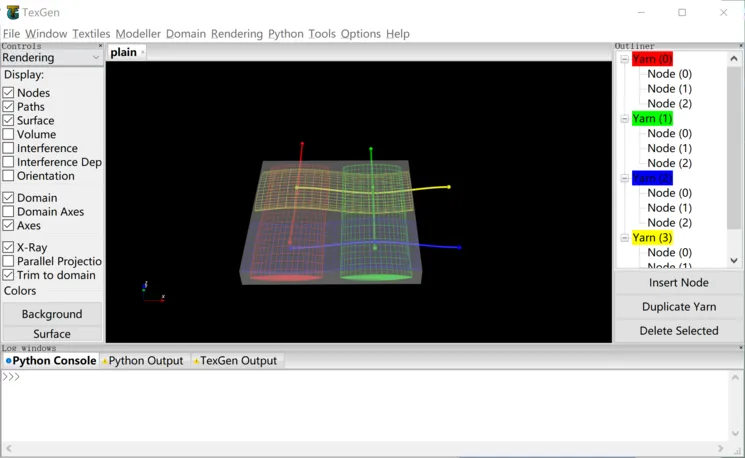

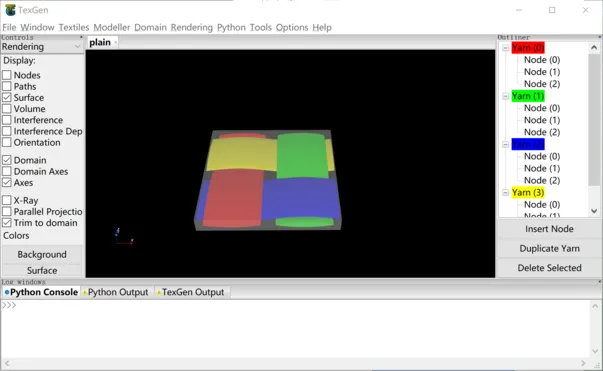

到这里，你也许还感觉有点奇怪，感觉和weave直接生成的有点不一样，请按以下进行勾选就行了，如图所示：

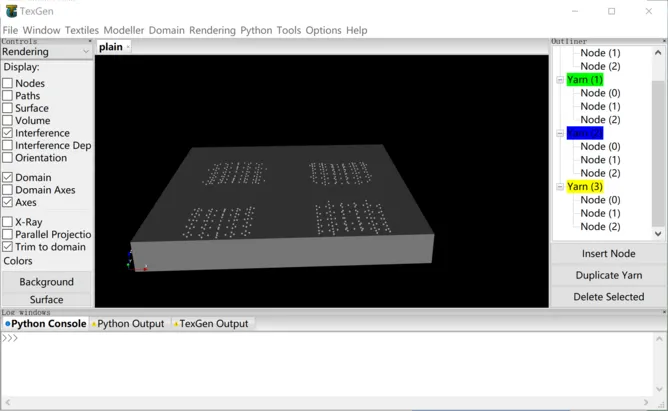

这个模型还不可以直接用，需要进行干涉修正。这里最后先来个干涉检查吧，之后再出帖子说明如何修正。如图所示：

图中小白点的地方均需要修正哟。
