基础形式:条形基础
基底摩擦条件:完全粗糙
作用在基础上的荷载:竖向荷载
1、临坡地基初始应力状态

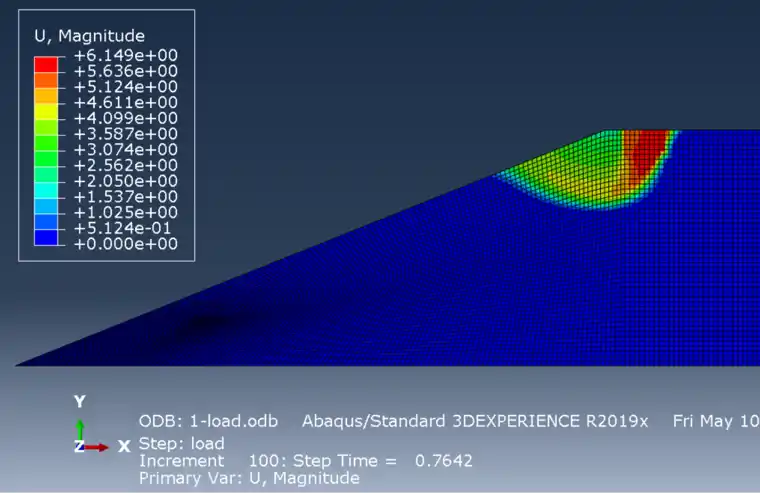

2、条形基础持力层在极限状态的位移场
3、地基极限承载力
1、基础简化为刚性基础。其位移方向不确定,需要在模型中包含基础
2、 该问题简化为平面应变问题,采用 CPE4 四节点平面应变单元
3、 基底“完全粗糙”,在模型中采用简化的方式实现:基底与地基共节点
4、 地基土体在弹性阶段采用线弹性本构模型,塑性阶段采用莫尔-库伦本构模型
5、 为确保基础持力层达到极限状态,在基础顶面中点施加足够大的竖向集中荷载
在加载分析步中,在基础顶面施加集中荷载 2000kN(等效为每延米2000kN)(见下图),以此确保地基达到破坏状态。

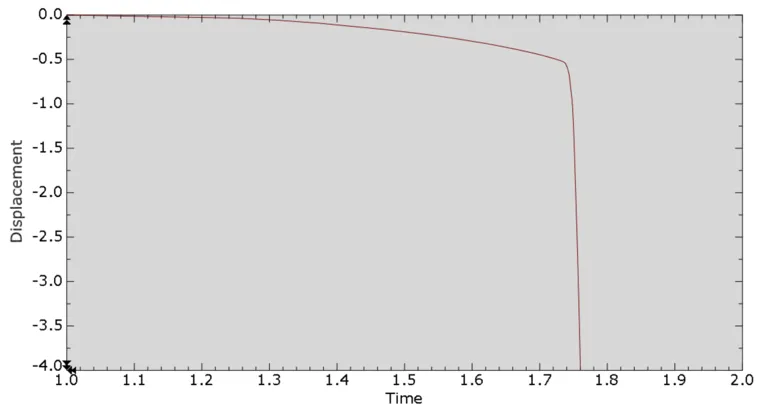

曲线在分析步时间为 0.74 时,发生明显转折,可以判断基础持力层达到极限破坏的状态。
对应的地基极限承载力为 0.74 × 2000 = 1480 kN/m。
本例中,由于地基边坡的地表不是水平的,所以初始应力场不能采用“有限元模拟条形基础持力层,abaqus 地基初始应力场设置(二)”中的方法设置。
需要采用从外部导入的方法设置初始应力场(设置过程复杂,后面将会制作视频进行介绍)。以下只做简单介绍(如急需知道详细操作请留下邮箱,我会发送详细教程)。
1、在建模的最初阶段,把所有材料都按地基土设置,先不添加塑性部分的本构模型。计算临坡地基在自重作用下的应力分布,如下图所示。并将计算结果数据库文件做好备份,后面用于导入。

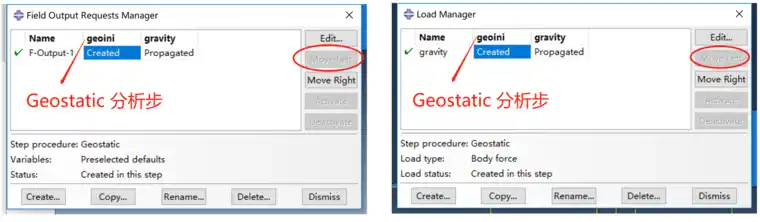

2、在模型中设置各种材料的参数,添加地基土的塑性本构模型。添加 Geostatic 分析步,然后分别修改“输出请求控制”、“荷载生效时间”,如下图。

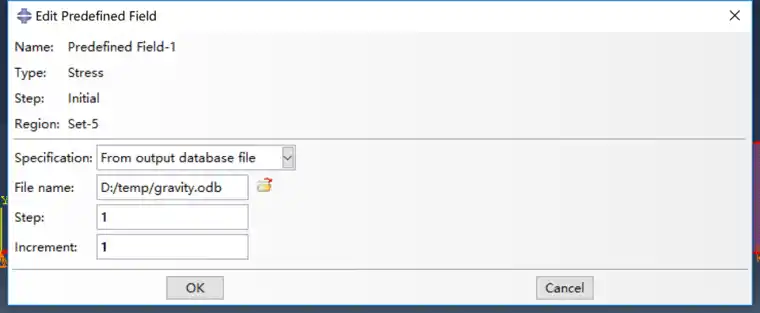

3、从第 1 步备份的数据库文件导入初始应力场,如下图。

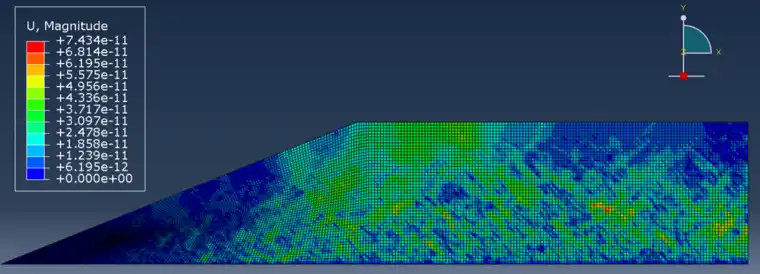

最后,检查应力分布云图、位移分布云图,确认初始应力场是否设置成功。本例中,设置成功后的位移分布云图如下。
