Abaqus/Part基于特征的建模功能可以说非常齐全,基本能够满足一般的分析要求,更复杂的模型则可以通过与专业三维建模软件之间的接口来导入,今天要说的是部件的另外一种建模方法。
有一种类型的分析,部件自身的初始状态位置关系非常复杂,无法通过常规的建模方法获得,特别是涉及到高柔性材料的有限元分析,比如汽车安全气囊分析时放入有限狭小空间中的气囊、net-gun抛射分析时折叠放入网舱中的网绳、覆盖在物体之上在重力作用下变形的布料等。
遇到这种类型分析,部件很难通过常规建模方法来获得,鉴于之前很多朋友们都通过我的ABAQUS学习公众号(You_Sim)问到该类方法,今天就通过一个例子来讲解一下:通过导入*.ODB的方式来实现Abaqus/Part特殊建模。
net-gun中的折叠网建模案例教学

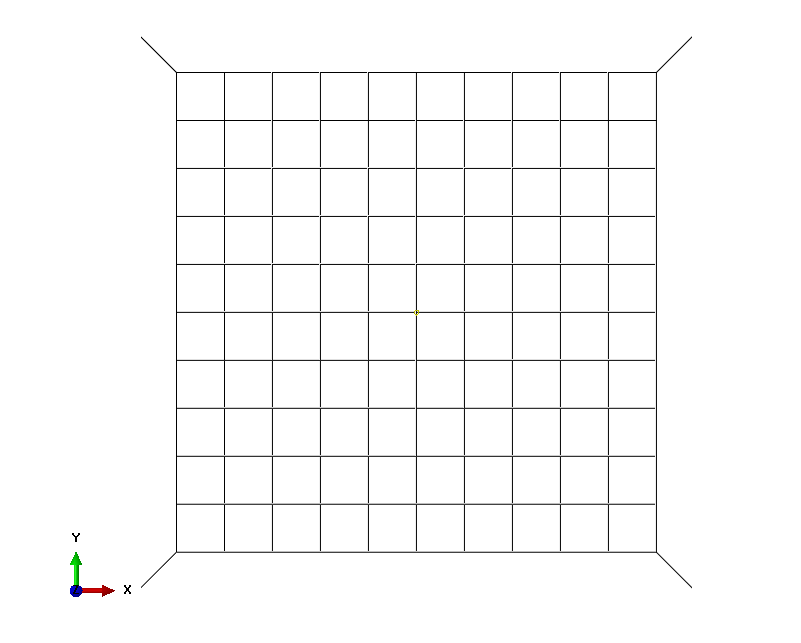

1.预备工作:建立平直方网模型(常规建模)

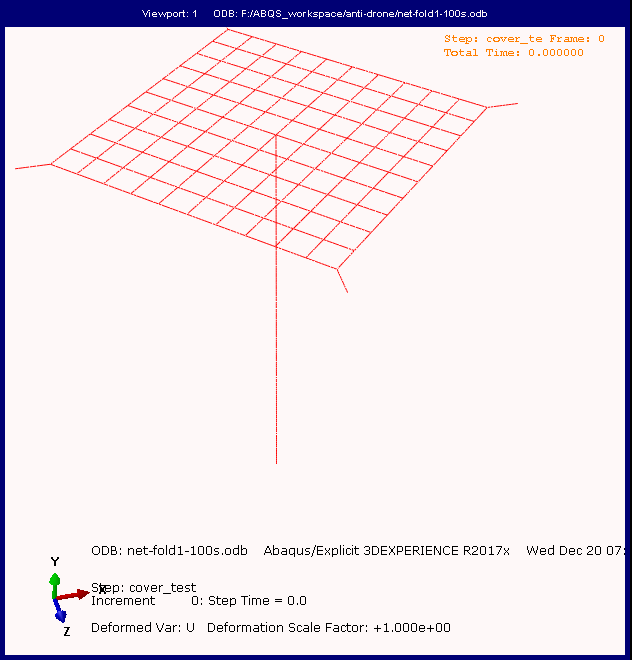

2.第一步折叠分析:四角均布于圆周,拉直网绳
3.关键操作:导入*.ODB格式的Part

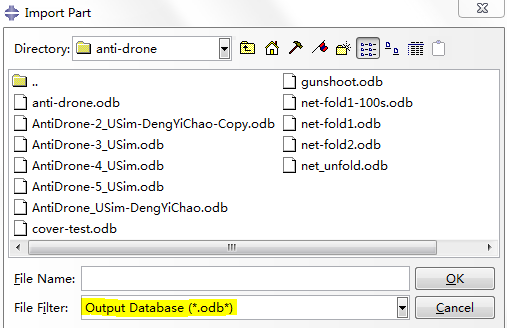

将第一步折叠分析的结果作为第二步折叠分析的初始状态,导入part选择2中的分析结果*.ODB

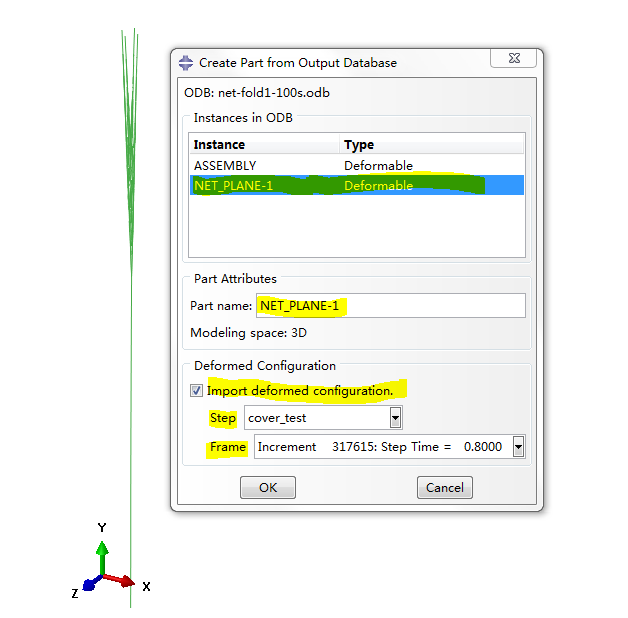

然后根据需要选择时间增量步对应的变形状态作为初始结构构型,并可以重新命名部件。

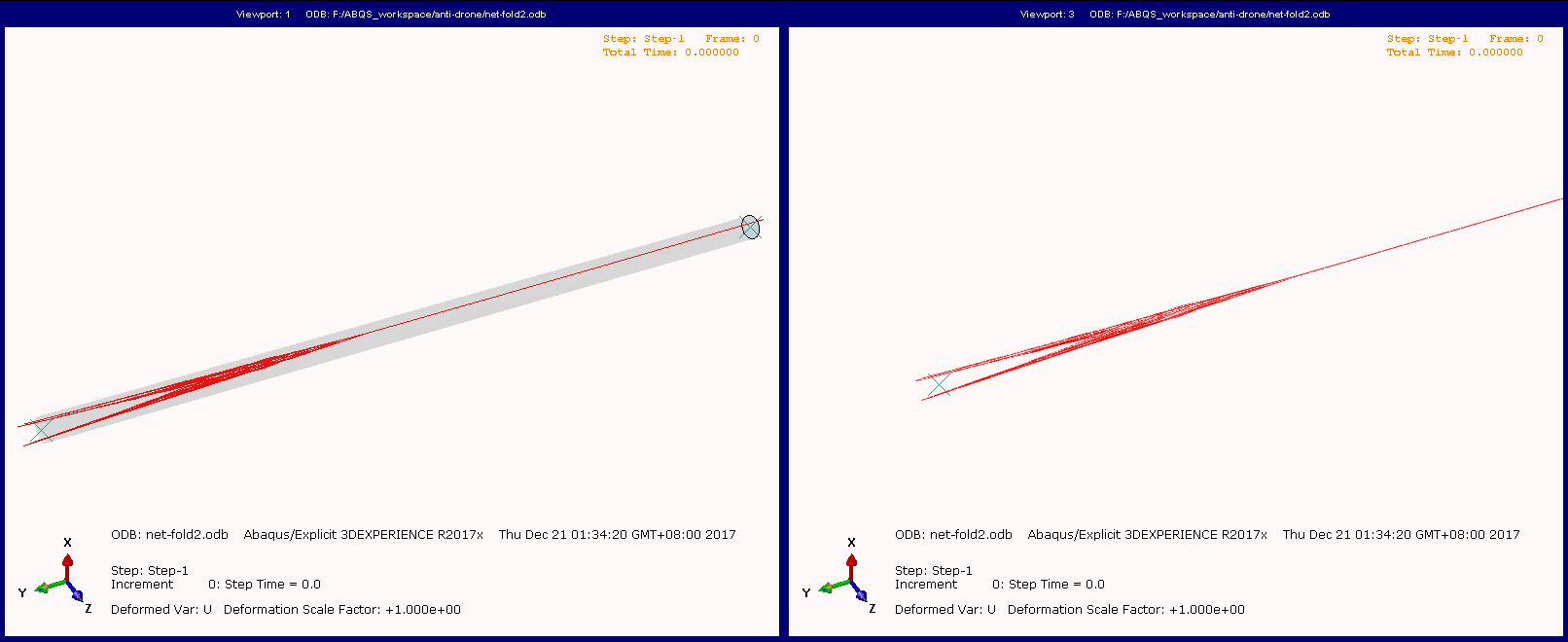

4.第二步折叠分析:圆桶中堆叠放置(注意圆通要与网舱尺寸一致)

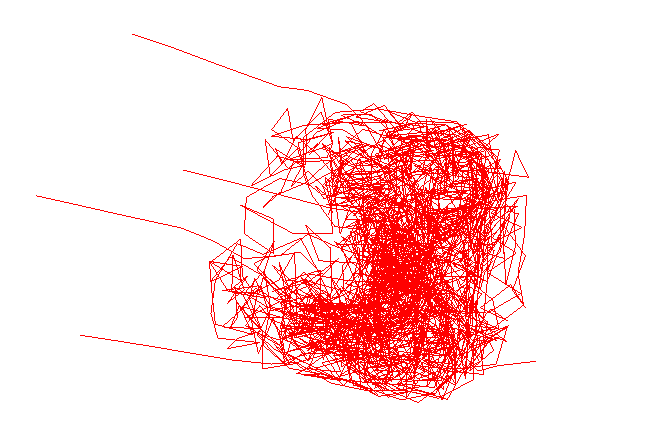

获得的网绳最终折叠状态:
5.使用折叠模型进行net-gun的抛射分析:

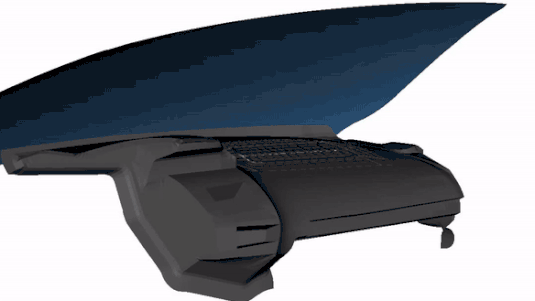

其实这种建模方法的思路就是基于仿真的建模思想,汽车行业里面的安全气囊分析经常用的到,因此,国外有人还专门开发了基于仿真的安全气囊建模软件Sim-Folder,折叠仿真和气囊安置过程中的折叠工艺直接对应起来,确保气囊展开时能够按照设计要求展开,最大限度地保护事故中乘客的生命安全,来围观一下。
