ABAQUS生成mnf文件方法全面总结

本教程可实现Abaqus生成Adams柔性体部件mnf文件。

一  abaqus 前处理

1 Part:正常建立模型，或从第三方软件导入模型

2 Property：赋予材料属性

3 Assembly：进行装配

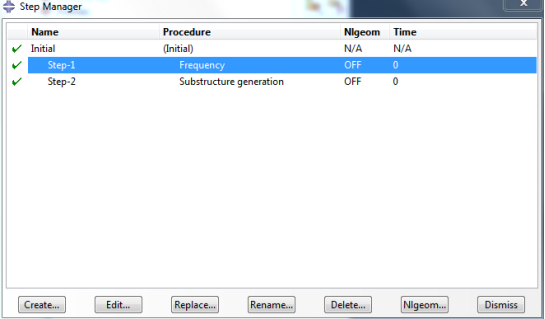

4 Step（关键步骤）：创建两个分析步：

Frequency分析步中选择要计算的阶数，其他默认即可Substructure generation分析步中

❶中起个子结构的标识符，可以随意取个名字，这里我取为1


❷选择子结构的区域，这里我只有一个部件因此取为whole model。若模型中不止一个部件，则为需要的区域建立集 合进行选取

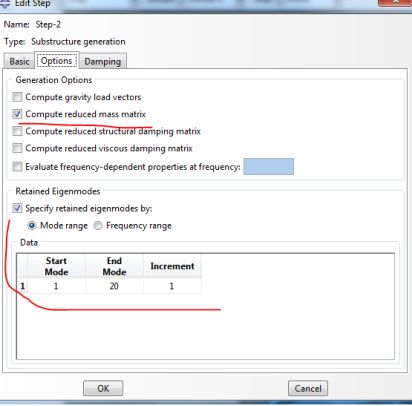

红色部分是关键，要勾选上，并在下面填上frequency分析步中相应的模态阶数场输出和时程输出取默认即可

5 Load：在Frequency分析步中施加边界约束（如果有约束的的话）在Substructure generation分析步中

释放需要的的节点自由度

6 Mesh：正常划分网格

7 Job：创建好作业后

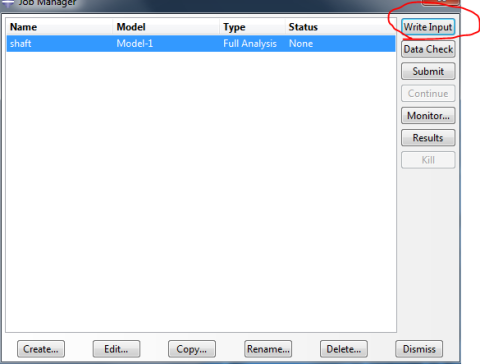

点write input，不要直接submit，后面要对生成的inp文件进行修改

二   修改INP 文件：

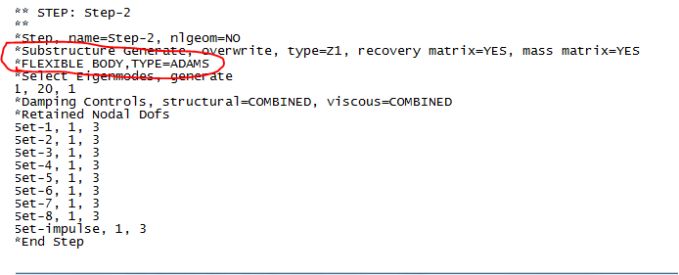

如图所示，在*Substructure Generate…下一行添加一行代码* *FLEXIBLE BODY,TYPE=ADAMS

此行必须添加，否则后面会报错

三   提交作业

打开windows命令窗口或linux终端，进入inp文件所在路径

输入 abaqus job=xxx （xxx为xxx.inp文件的文件名，注意不要加上.inp后缀）

此时abaqus开始计算，计算完成后在命令窗口继续输入abaqus adams job=xxx  substructure_sim=xxx_Zxx  units=xxx

（Zxx为之前分析步模块设置的子结构标识符，上面计算完成后会生成xxx_Zxx.sim文件Units是设置单位，mmks是mm,kg,s,N的意思，如果不加units这段代码则默认为m,kg,s ,N）

计算完成后即可生成.mnf文件
