1.网格节点偏移

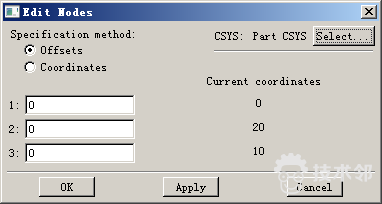

先生成孤立网格,在Edit mesh工具中,选择node →edit ,将需要偏置的节点按照偏移距离进行设置即可,如下图所示。
2.网格节点投影

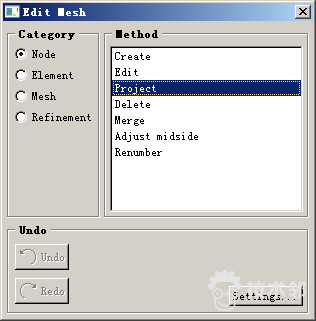

先生成孤立网格,在Edit mesh工具中,选择node →project ,将需要投影的节点投影到指定的单元面上。如下图所示
以上两种方法都是基于孤立网格进行操作,适合简单的平板结构。
3.高版本Abaqus直接生成

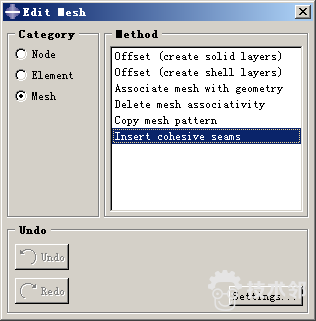

如果你有高版本的abaqus 比如2016版,那么很幸运,这个版本自带了插入cohesive的工具,并且同时支持基于几何的网格和孤立网格。该功能同样位于Edit mesh工具栏,mesh→insert cohesive seams按键,如下图所示。
该功能模块,较为强大,能对复杂,曲面结构插入cohesive,但是不能实现任意两个单元面之间插入cohesive。
4.自定义脚本
如果你想模拟随你开裂,想在任意两个单元之间插入零厚度的cohesive,只能自己编写脚本,去修改模型CAE或者修改inp文件,现在提供一下这种方法的思路,如下:

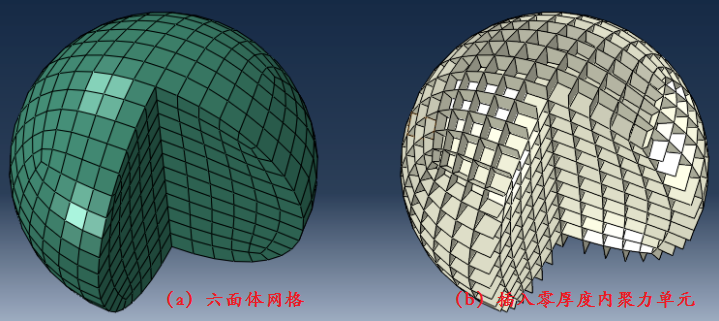

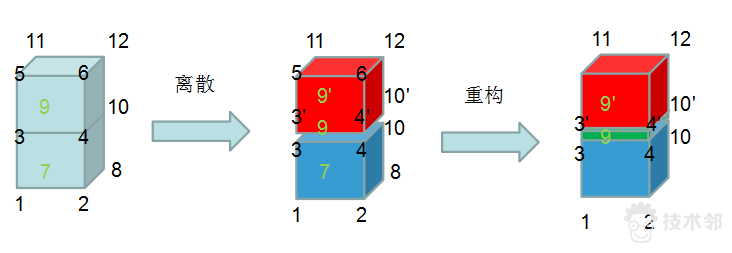

即先将原单元离散,然后提取原相邻单元共用面上的节点,复制该节点,进行网格重构。以一个实心圆球为例,下图左为六面体单元组成的网格模型,右图为插入的零厚度cohesive单元,该方法可以实现任意结构任意单元面之间插入0厚度的cohesive单元。
--THE END--
上面四种Abaqus 中创建零厚度cohesive单元的方法,可参见技术邻学院教学视频,链接如下:
http://www.jishulink.com/college/video/c10020
4.自定义脚本——操作inp文件版本,效率相比2016年发布的插件版本有了明显提升。
生成原理

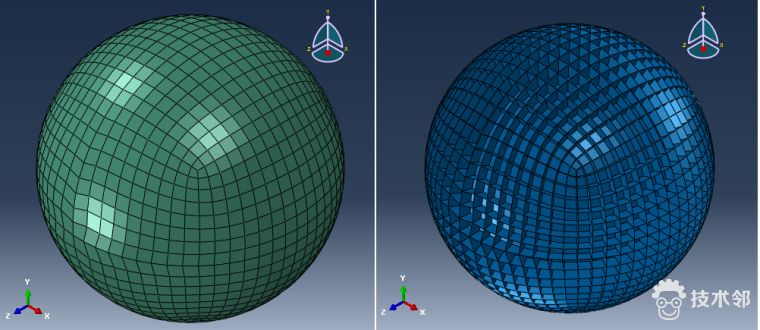

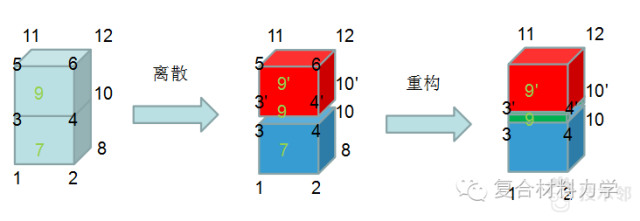

先将原单元离散,然后提取原相邻单元共用面上的节点,复制该节点,进行网格重构。以一个实心圆球为例,下图左为六面体单元组成的网格模型,右图为插入的零厚度cohesive单元,该方法可以实现任意结构任意单元面之间插入0厚度的cohesive单元。
脚本使用方法
(1)首先创建一个要插入内聚力的零件,划分网格
(2)将该零件添加至装配中(此步骤不能遗漏)
(3)写出inp文件:创建计算任务名,例如Job-1,则在本地写出Job-1.inp
(4)为了防止再被各种盗版,该脚本添加了license和时间、单元数量限制,运行之前需要将名为license.key的许可证复制到abaqus当前工作中。

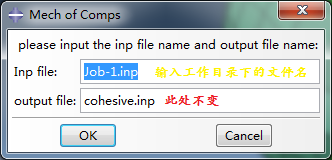

(5)在Abaqus中运行脚本,会提示输入inp文件名,如下图所示。待处理的inp文件须放入工作目录下。

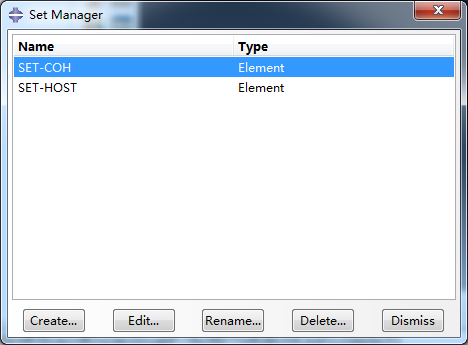

程序执行完成以后,会在本地生成名为“cohesive.inp”的文件,里面是单元和节点信息。并且将原始网格单元和新生成的内聚力单元分别创建了单元集合,方便赋予属性。
同时为了方便赋予属性,程序自动将inp导入到了Abaqus CAE中,并创建了新的model、part和单元集。
