1背景与目的
我们知道cohesive单元常常被用来模拟裂纹损伤,在岩石内部压裂的仿真中同样如此,通过cohesive单元嵌入、定义失效准则可以很好地再现裂纹损伤现象,相对于试验,这是仿真无与伦比的巨大优势。本文通过ABAQUS分析技术,应用cohesive单元来模拟水力裂缝的现象。
2问题描述
模型为水力压裂施工的目标地层,地层深度为2000m,压裂目标层厚度10m,上下层厚度均为20m,岩土层参数和地应力条件见表1所示,施工采用的压裂液黏度为1,施工为定排量施工,注液峰值为0.6m3/min,注入总时长300s,其中前30s为注液提速阶段,注入点位于目标层中点。
表1 岩土层材料参数及相应条件
地层 | 单位 | 上下盖层 | 目标层 |
弹性模量 | GPa | 15 | 20 |
泊松比 | / | 0.3 | 0.25 |
渗透系数 | m/s | 1e-8 | 1e-7 |
滤失系数 | m2.s/kg | 1e-15 | 1e-13 |
抗拉强度 | MPa | 4 | 2 |
断裂能密度 | N/m | 8000 | 4000 |
垂直地应力 | MPa | 32 | 32 |
水平最大地应力 | MPa | 30 | 30 |
水平最小地应力 | MPa | 30 | 25 |
孔隙压力 | MPa | 20 | 20 |
3模型
模型满足对称条件,因此建立一半的模型,并将对称面中点作为注入点。对称面采用对称约束,且为不透水边界,建立的有限元模型如图1所示。

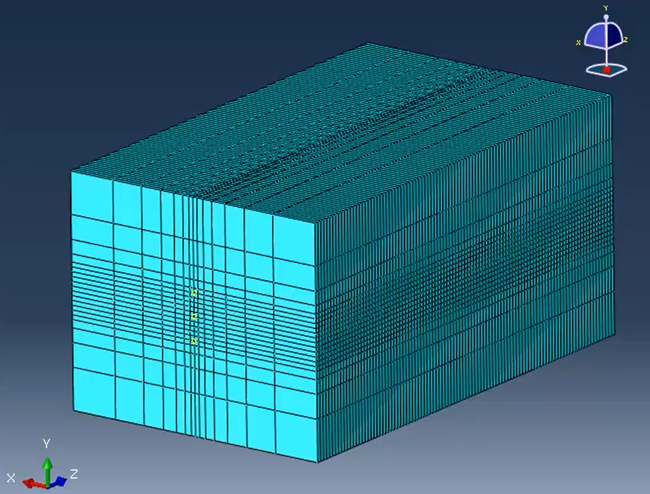

图1网格模型
4有限元分析
关于cohesive单元的嵌入,需要注意的是本次案例是在abaqus2017版本上进行的,若是abaqus2016及以下版本则并没有提供insert cohesive seams功能。在这里,需要打开命令mesh→edit,将类型修改为select from interior entities,按照软件提示信息选择模型中间内部剖面,单击done完成零厚度的cohesive孔压单元,在信息窗口中提示插入单元和新建集合的情况,如图2所示。至于其他接触约束及边界条件的建立参考上传附件内容,这里不再详细说明。

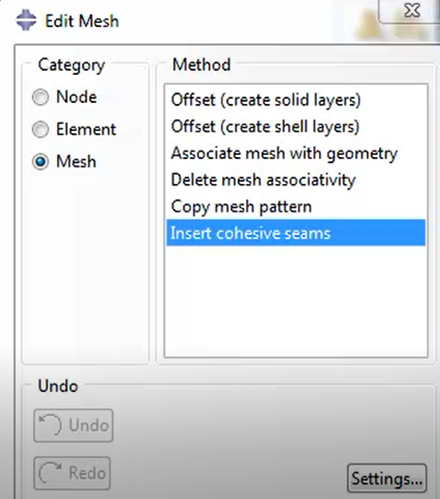

图2嵌入cohesive单元命令
5结果

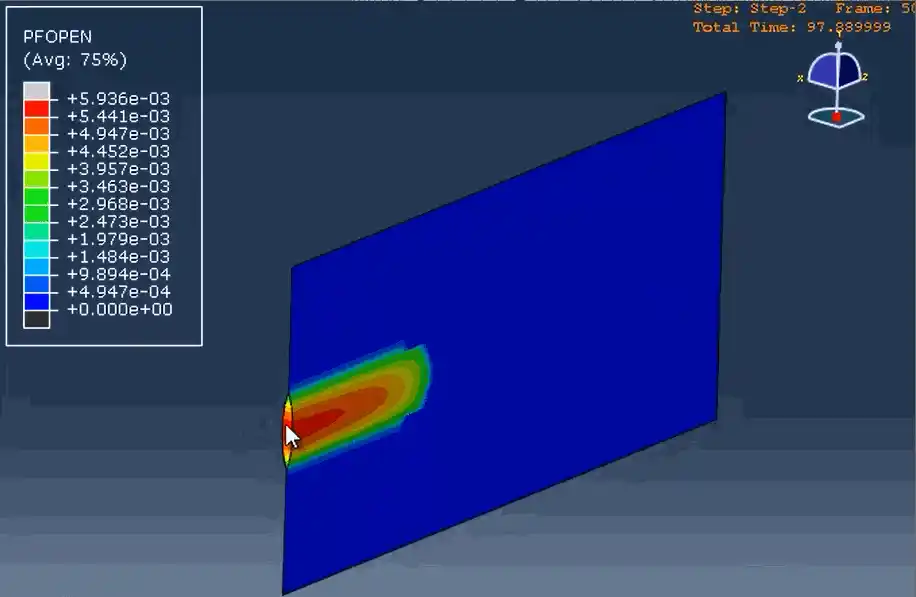

5.1损伤单元动态分布云图
6结论
应用cohesive单元可以很好地模拟岩土类内部单元损伤破坏的现象,相对于试验,其简单的仿真操作步骤极大降低了时间、经济成本,能够知道岩土内部破坏的参数优化及损伤预测。
