ABAQUS损伤断裂案例分析(2):盾构机掘进岩石破碎模拟

采用显示动力学:

盾构机刀盘模拟为刚体,在转动掘进的过程中破碎岩石。在岩石达到破碎应力后,采用单元删除技术删除掉已破碎的岩石单元。


模型概况:

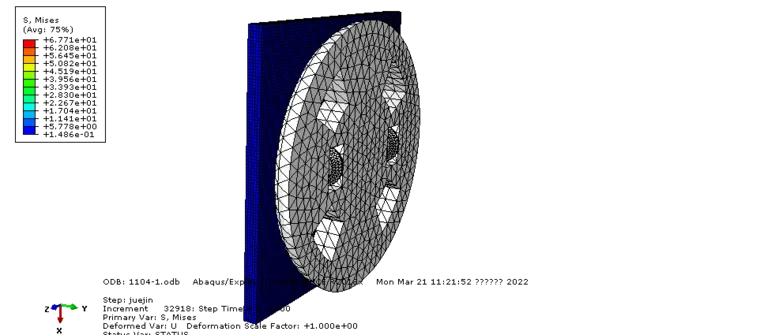

ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图1

模型的建立及边界条件的设置

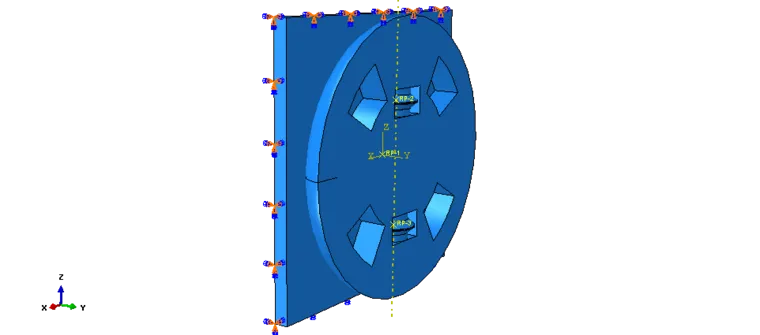

ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图2

模型的网格划分



模拟的结果:

ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图3

掘进时的动态效果



ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图4

模拟后的结果



ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图5

隐藏掉盾构机刀盘后岩石破碎时的应力分布



ABAQUS损伤断裂(例2) 盾构机掘进岩石破碎模拟(单元删除技术)的图6

隐藏掉盾构机刀盘后岩石破碎时的等效塑性应变分布
