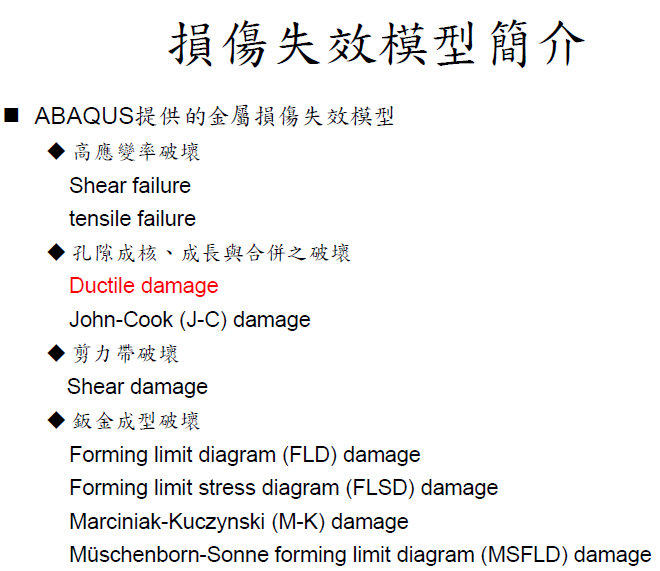

ABAQUS中有四种初始断裂准则:
在高应变速率下变形时,有shear failure和tensile failure(旋压用不到,不再介绍)
对于断裂延性金属:可以选用A:韧性准则(ductile criteria)和B:剪切准则(shear criteria)

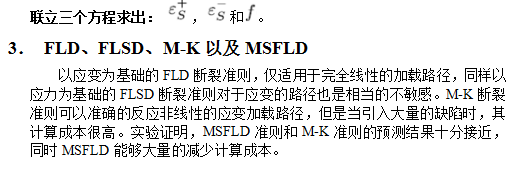

对于缩颈不稳定性可以使用(钣金):C: FLD、FLSD、M-K以及MSFLD
对于铝合金、镁合金以及高强钢在变形过程中会出现不同机制的断裂,可能会将以上准则联合起来进行使用。

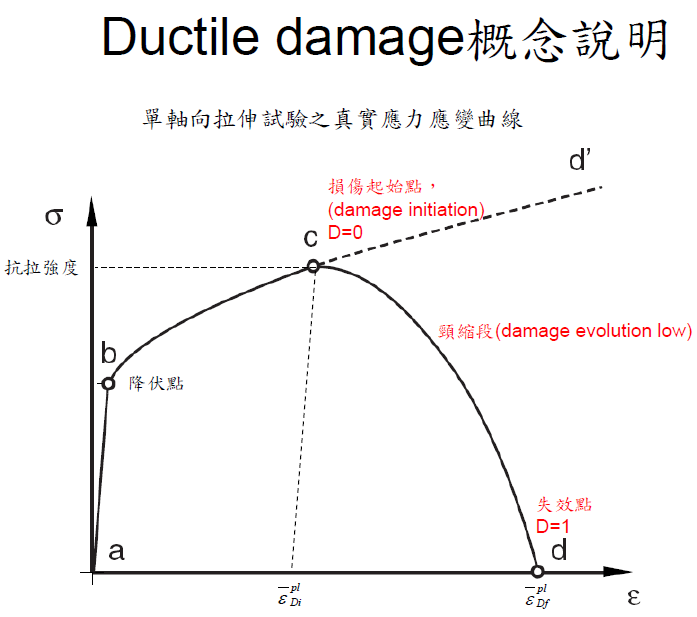

损伤的感念如下图所示:
1. 韧性断裂准则
1.1 ABAQUS中提供的韧性断裂准则需要输入的参数为:
断裂应变;应力三轴度;应变速率
要测量不同应力三轴度下的断裂应变需要进行大量的实验,这是不可取的。

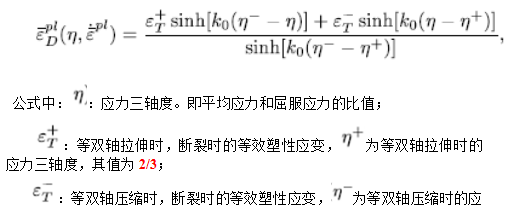

Hooputra et al,2004通过实验和理论推导得到了在定应变速率下,断裂应变和应力三轴度的关系:

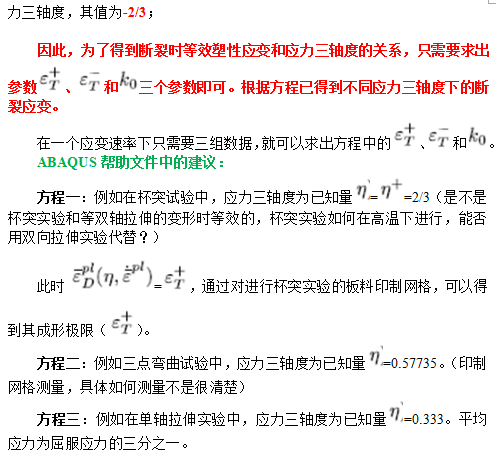

SIMUWE论坛中的建议:
这个应该通过单轴拉伸实验、压缩实验和纯剪切实验。各测得各自的应变量。 应力三轴度拉伸是0.33,压缩是-0.33,纯剪切时0。实验好做。

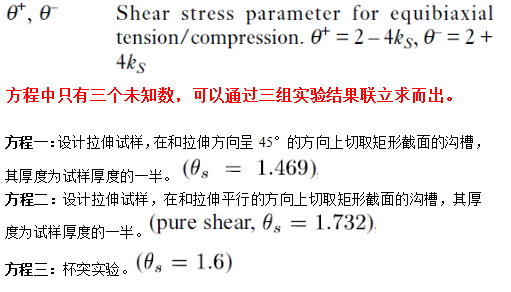

方程求解后,就可以得到(不同温度、不同应变速率下)不同三轴应力对应的断裂初始时的等效塑性应变。
例子中提供的断裂应变和应力三轴度的关系如下图所示,材料为7018铝合金,T6态:
免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
