Abaqus Python脚本建模实战案例

1 概述

通过Python编写的命令能够通过Abaqus的内核执行,编写Python脚本快速建模使Abaqus高级用户经常使用的功能之一。本次以一个实例,说明通过Python脚本语言进行Abaqus有限元分析的过程,模型如图1所示。

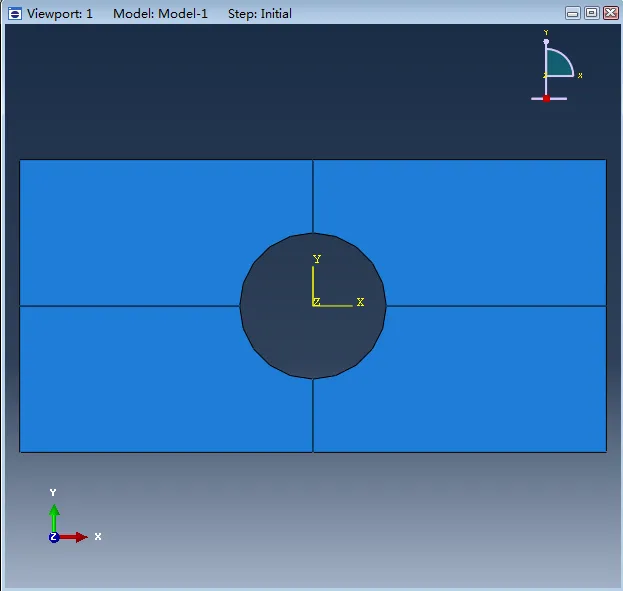

图1 模型



2 过程

(1)建模:代码如下:

from abaqus import *       #引入模块

from abaqusConstants import *

session.Viewport(name='Viewport: 1', origin=(0.0, 0.0), width=359.549987792969,

   height=234.613327026367)     #Viewport表示创建一个视图,是Abaqus的函数

session.viewports['Viewport: 1'].makeCurrent()   #这里的viewport则表示视图对象

session.viewports['Viewport: 1'].maximize()

from caeModules import *

from driverUtils import executeOnCaeStartup

executeOnCaeStartup()

session.viewports['Viewport: 1'].partDisplay.geometryOptions.setValues(

   referenceRepresentation=ON)

Mdb()        #模型库

session.viewports['Viewport: 1'].setValues(displayedObject=None)

s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',

   sheetSize=200.0)          #创建草图窗口

g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints

s.setPrimaryObject(option=STANDALONE)

s.rectangle(point1=(-20.0, -10.0), point2=(20.0, 10.0))  #创建矩形

s.CircleByCenterPerimeter(center=(0.0, 0.0), point1=(5.0, 0.0))   #创建圆

p = mdb.models['Model-1'].Part(name='Part-1', dimensionality=TWO_D_PLANAR,

   type=DEFORMABLE_BODY)

p = mdb.models['Model-1'].parts['Part-1']

p.BaseShell(sketch=s)

s.unsetPrimaryObject()

p = mdb.models['Model-1'].parts['Part-1']

session.viewports['Viewport: 1'].setValues(displayedObject=p)

del mdb.models['Model-1'].sketches['__profile__']

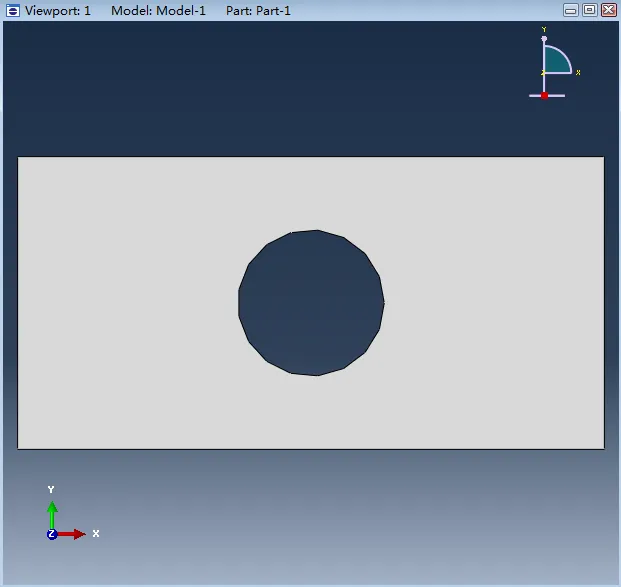

在Abaqus命令行窗口输入后窗口出现几何模型如图2.


图2 几何模型

(2)切割。代码如下:

p = mdb.models['Model-1'].parts['Part-1']

f = p.faces

pickedFaces = f.getSequenceFromMask(mask=('[#1 ]', ), )

v1, e, d1 = p.vertices, p.edges, p.datums

p.PartitionFaceByShortestPath(faces=pickedFaces, point1=p.InterestingPoint(

   edge=e[3], rule=MIDDLE), point2=p.InterestingPoint(edge=e[1], rule=MIDDLE))

p = mdb.models['Model-1'].parts['Part-1']

f = p.faces

pickedFaces = f.getSequenceFromMask(mask=('[#3 ]', ), )

v2, e1, d2 = p.vertices, p.edges, p.datums

p.PartitionFaceByShortestPath(faces=pickedFaces, point1=p.InterestingPoint(

   edge=e1[9], rule=MIDDLE), point2=p.InterestingPoint(edge=e1[2],

   rule=MIDDLE))

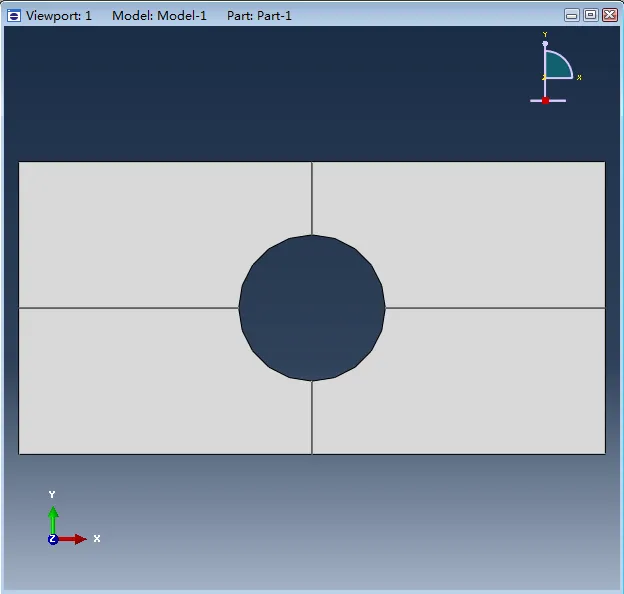

输入后窗口为图3。


图3 切分

(3)材料属性。代码如下:

mdb.models['Model-1'].Material(name='Material-1')

mdb.models['Model-1'].materials['Material-1'].Elastic(table=((201000.0, 0.3),

   ))

mdb.models['Model-1'].HomogeneousSolidSection(name='Section-1',

   material='Material-1', thickness=1.0)

p = mdb.models['Model-1'].parts['Part-1']

f = p.faces

faces = f.getSequenceFromMask(mask=('[#f ]', ), )

region = p.Set(faces=faces, name='Set-1')

p = mdb.models['Model-1'].parts['Part-1']

p.SectionAssignment(region=region, sectionName='Section-1', offset=0.0,

   offsetType=MIDDLE_SURFACE, offsetField='',

   thicknessAssignment=FROM_SECTION)

输入之后材料属性即设置完毕,主要使弹性模量和泊松比。

(4)建立组件。代码如下:

a = mdb.models['Model-1'].rootAssembly

session.viewports['Viewport: 1'].setValues(displayedObject=a)

session.viewports['Viewport: 1'].assemblyDisplay.setValues(

   optimizationTasks=OFF, geometricRestrictions=OFF, stopConditions=OFF)

a = mdb.models['Model-1'].rootAssembly

a.DatumCsysByDefault(CARTESIAN)

p = mdb.models['Model-1'].parts['Part-1']

a.Instance(name='Part-1-1', part=p, dependent=ON)

(5)建立载荷步。代码如下:

mdb.models['Model-1'].StaticStep(name='Step-1', previous='Initial')

session.viewports['Viewport: 1'].assemblyDisplay.setValues(step='Step-1')

(6)载荷与边界。代码如下:

a = mdb.models['Model-1'].rootAssembly

s1 = a.instances['Part-1-1'].edges

side1Edges1 = s1.getSequenceFromMask(mask=('[#1002 ]', ), )

region = a.Surface(side1Edges=side1Edges1, name='Surf-1')

mdb.models['Model-1'].Pressure(name='Load-1', createStepName='Step-1',

   region=region, distributionType=UNIFORM, field='', magnitude=-10.0,

   amplitude=UNSET)

a = mdb.models['Model-1'].rootAssembly

e1 = a.instances['Part-1-1'].edges

edges1 = e1.getSequenceFromMask(mask=('[#2100 ]', ), )

region = a.Set(edges=edges1, name='Set-1')

mdb.models['Model-1'].DisplacementBC(name='BC-1', createStepName='Step-1',

   region=region, u1=0.0, u2=0.0, ur3=UNSET, amplitude=UNSET, fixed=OFF,

   distributionType=UNIFORM, fieldName='', localCsys=None)

mdb.models['Model-1'].boundaryConditions['BC-1'].move('Step-1', 'Initial')

(7)划分网格。代码如下:

p = mdb.models['Model-1'].parts['Part-1']

session.viewports['Viewport: 1'].setValues(displayedObject=p)

session.viewports['Viewport: 1'].partDisplay.setValues(mesh=ON)

session.viewports['Viewport: 1'].partDisplay.meshOptions.setValues(

   meshTechnique=ON)

session.viewports['Viewport: 1'].partDisplay.geometryOptions.setValues(

   referenceRepresentation=OFF)

p = mdb.models['Model-1'].parts['Part-1']

e = p.edges

pickedEdges = e.getSequenceFromMask(mask=('[#8250 ]', ), )

p.seedEdgeByNumber(edges=pickedEdges, number=12, constraint=FINER)

p = mdb.models['Model-1'].parts['Part-1']

p.seedPart(size=2.0, deviationFactor=0.1, minSizeFactor=0.1)

p = mdb.models['Model-1'].parts['Part-1']

p.seedPart(size=1.0, deviationFactor=0.1, minSizeFactor=0.1)

p = mdb.models['Model-1'].parts['Part-1']

p.generateMesh()

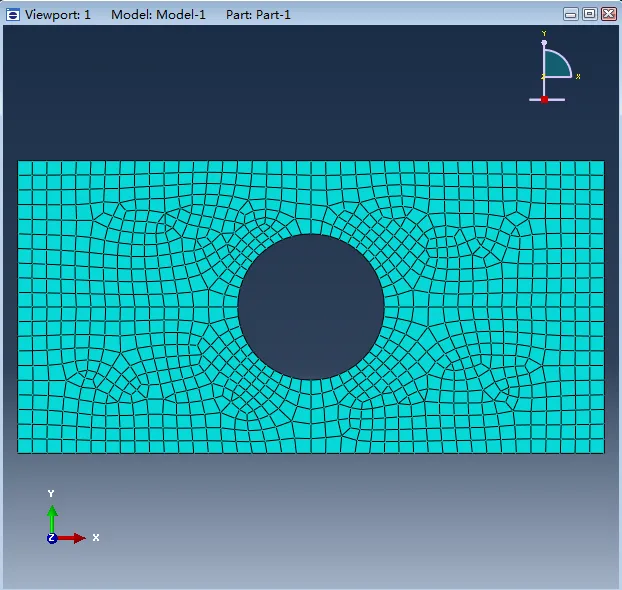

完成之后如图4所示。


图4 网格

(8)创建Job求解。代码如下:

a3 = mdb.models['Model-1'].rootAssembly

a3.regenerate()

a = mdb.models['Model-1'].rootAssembly

session.viewports['Viewport: 1'].setValues(displayedObject=a)

mdb.Job(name='Job-1', model='Model-1', description='', type=ANALYSIS,

   atTime=None, waitMinutes=0, waitHours=0, queue=None, memory=90,

   memoryUnits=PERCENTAGE, getMemoryFromAnalysis=True,

   explicitPrecision=SINGLE, nodalOutputPrecision=SINGLE, echoPrint=OFF,

   modelPrint=OFF, contactPrint=OFF, historyPrint=OFF, userSubroutine='',

   scratch='', multiprocessingMode=DEFAULT, numCpus=1, numGPUs=0)

mdb.jobs['Job-1'].submit(consistencyChecking=OFF)

全部执行完即可自动求解完成。
