利用Python命令实现ABAQUS网格卷曲技术

ABAQUS在非线性计算方面具有优异的表现,但是ABAQUS前处理能力有限,一般通过其他CAD软件建模导入再简化模型后进行后面的有限元建模分析。但是如果通过Python在ABAQUS中直接建立CAD模型将大大节省工作量,特别是基于Python在ABAQUS中实现参数化建模。本例介绍一个通过Python语言实现网格卷曲的功能,本例来源于血管支架建模中的需求,在血管支架建模时往往在CAD软件中先构建展开后的实体模型,然后将其投影到一个柱面上或通过环形折弯,从而形成管筒形的支架。在ABAQUS建模中并没有类似CAD软件中的折弯、卷曲或投影的功能,但是可以通过Python来实现ABAQUS中网格的卷曲,从而实现支架的参数化建模。这里只介绍如何实现卷曲,关于支架的ABAQUS自动参数化建模将另起文章统一详细展开。

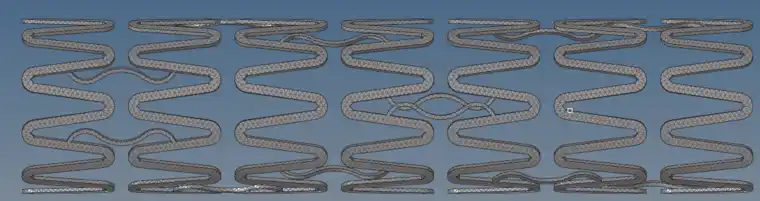

卷曲成柱状后的冠脉支架

关于支架的分析也可以参考江丙云老师课程,链接如下:https://www.fangzhenxiu.com/course/930602-tylisten-prcharge/。江老师该课程章节有介绍支架的卷曲建模。


下面是两个模型卷曲的实例,下文将详细展开介绍:




平板卷曲前模型

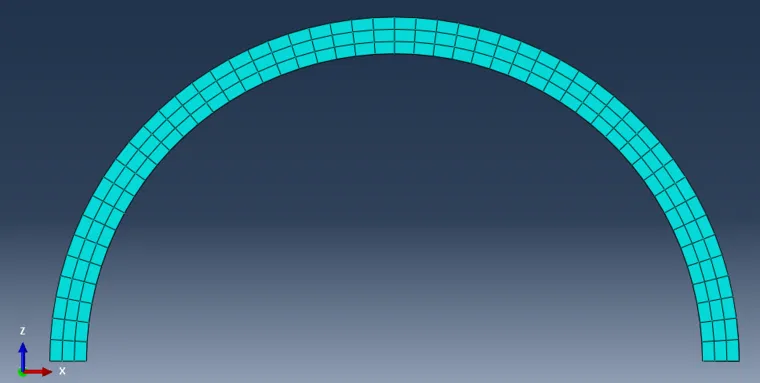

平板卷曲后模型(卷曲180°)




卷曲成环形(360°)




带孔网板卷曲前模型



带孔网板卷曲后模型

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
