小伙伴们好。今天是2020-12-23。马上就到元旦节了，还记得去年给自己定下的目标吗，不知有没有达到呢。我来给自己定个目标，明天的这个时候，我的某个平台有1w的粉丝量。不管是b站、公众号还是知乎，随便哪个达到都行，哈哈。小伙伴们陪我做个见证。
本来我打算今天写个脚本的，但是也不知道写点什么了。全局插入cohesive的脚本把我难住了，现在有点无从下手的感觉，我还需要点时间去攻克和突破。
思来想去，我想把这个分析的体系做完善吧，很多看我的小伙伴都偏新手，天天搞这个程序哪个程序估计看的也头疼，所以我就加个分析模块。每天都做一点分析，保持自己的状态和水平，避免学了忘了。（再这样下去，我快成为一个专门写abaqus的人了，我写的其他东西大家都不喜欢吗，不管你们喜不喜欢，我还是要更新一点别的东西，雨露均沾。大家也不用为了学abaqus的本而学程序，就像python一样，它本身就是一门十分优秀的语言，其开源而简洁的特性被广大程序员们喜欢。）大家可以用它做点别的，感受一下它的魅力，老是吃一个菜总会腻的，换换口味，又是一片不一样的天空。）
我所做的分析，素材都是取自于abaqus帮助文档。
abaqus2016在线帮助文档：http://130.149.89.49:2080/v2016/index.html
我不是按顺序来的，随便取。如果大家有什么特殊需求也请告诉我，我会优先做的。下面就开始今天的教程吧。
今日练习
Example guide的1.3.8节：Cup/Trough forming
步骤1 读帮助文档
首先，读一遍这个例子是做什么的。比如我们今天做的例子就是，再锻造等一些大变形的例子中，网格自适应技术是怎么使用的。之所以我再abaqus帮助文档中取例子，其实是它的每个例子都是有目的的，都是尝试教你一点东西的，所以它的例子都是非常好的经典练习题。这就是我为什么取这个的原因。如果你每个例子都看过了，那你绝对是一个abaqus分析大佬了，再跟着我学点二次开发，在把有限元法的理论基础打牢固，可以去达索工作了。
初学的小伙伴也别着急，我会把这部分内容尽量讲的通俗易懂一点。让大家会用简单的例子描述各种问题。
步骤2 下载inp模型
帮助文档里，有做好的inp模型，有些很多，你需要知道每一个是什么模型，都介绍的很清楚，虽然是英语的，但是肯定难不倒你们。

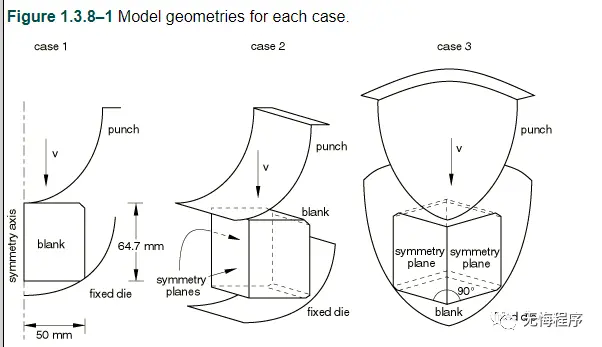

像上面这样，有好多个。这里的case1-3分别表示下面3种模型：
我今天想做一个case3的杯子模拟。所以我只需要下载一个case3的inp就行了。你可以挑你感兴趣的都下载下来，然后试试。
步骤3 Command操作
这个inp文件是可以直接计算的，在command里提交就行了。但是，如果我这么讲的话，那大家也学不到什么东西了，现在操作command的方法也有很多老玩家喜欢用，对新手玩家不太友好。前提是你得对inp文件非常熟悉才行。
我在这里就给大家演示一下，command的做法，其实很简单。打开abaqus Command。搜索一下就可以看到了。然后定位到inp所在的文件夹位置，默认的路径是D:/Temp。
cd打开inp所在文件夹位置，操作如图所示。这一步一定要做。
由于是例子文件，所以这个inp肯定是写好的，完全没问题的，这点大家可以放心，直接提交即可。只需要输入：
输入上述命令之后，就会出现很多过程文件，sta文件就是我们在cae里常看的monitor。算完之后，sta文件会有completed的提示。
这个很快就算完了，算完之后。打开odb可以看到结果：
这么算是肯定可以看到结果的，但是也肯定学不到什么东西。所以，最好的办法是，在cae里自己在操作一遍。然后跟abaqus的结果做个比较。
步骤4 导入inp文件
在cae里操作如下：File - import - Model，然后选inp文件，导入。
导入之后，可以在cae里大概能看到要做哪些步骤，但是也大概率会报错，有可能算不了，但是不要紧，我带着大家从头到尾做一遍即可。
我做的时候，需要用到它的几何模型，材料模型和边界条件，其他的我都带着大家尝试一下，然后自己重新做一遍，练习一下。虽然很简单，但是每个小例子，你们都会学到一点东西的。
步骤5 Part Moudle
导入了模型之后，新建一个Model，然后把几何和材料复制过来，重新做一遍，具体做法如下：在Model - Copy Objects，选Parts, Materials,Section, Instances。
导入进来的模型，两个刚体参考点在装配位置里重合了，不好选，可以重新定义一个参考点。比如给上模具换个参考点。
步骤6 Property Moudle
材料属性，导入的inp文件，是有材料属性的，大家可以打开看看，什么样的分析需要什么样的材料属性，做到心里有数，以后同类型的分析材料模型也要有。比如，做静力学分析，就不用密度，热力学的参数等。如果你查了一堆热力学参数，都是做了无用功，事倍功半。这一步也挺关键的，大家过一遍，做到心里有数。
我们这个模型是用显示动力学算的，需要密度，弹性模量，因为涉及到塑性变形，所以还需要塑性参数。下图就是abaqus给的材料参数。
当时我看到的时候，我就想一个问题，就是它定义这个材料的密度是1E-4 tone/mm3，现存的地球材料，有什么密度有这么大的，这也太离谱了。
后来我看到它给的分析步时间给了1s，我就明白了。大家知道为啥它把密度给的这么大吗？大家想想看。
步骤7 Assembly Moudle
Assembly里没有什么好说的了，只需要定义一下位置就行了。改过之后的rp是容易区分，方便定义边界条件。
步骤8 Step Moudle
Step分析步里，选择Dynamic Explicit。除了这个，还有重点内容。在场变量里编辑器里，选一些你想需要的结果，这个我相信大家都知道。能降低你的odb文件大小。只存需要的数据，有的放矢。
step里还有一步极度重要的，就是我们今天的主角。ALE，自动拉格朗日欧拉网格。首先，拉格朗日和欧拉网格两者的区别，大家可以自己查阅一下。而我们今天用的这种ALE的网格的好处其实就是综合了上述两种网格的优点。避免网格畸变的情况下，降低运算时间。
开启方式很简单。在菜单栏的Other里选第一个，然后选择需要网格自适应的区域即可。开启方式很简单吧。
步骤9 Interaction Moudle
这一步定义一下接触对，这个也比较简单。定义一下模具于坯料的接触即可。但是也是很多初学者最容易犯错误的地方，接触没有定义好，容易导致分析不收敛。
步骤10 Load Moudle
load模块也是一个比较重要的点，是定义模型的边界条件。设置边界条件的思路是，由于今天用的模型是1/4模型，所以需要对坯料设置两个对称面。下模具固定，上模具下压，成形。所以，需要定义4个边界条件。
这里要注意的是，定义上模具的时候，要给一个AMP幅值。我做的可能跟abaqus的不完全一样。不要紧，大家体会一下这个过程就行了。
步骤11 Mesh Moudle
今天导入的模型，mesh里没什么要改动的，用的是C3D8R，减积分单元。其他的都不用改动什么，解析刚体不用画网格。
步骤12 Job Moudle
Job里直接提交就行了。算的很快，没到2min就算完了。我非常喜欢算的快的，方便调试模型。
步骤13 Visualization Moudle
进后处理看一下，点Job Manager里的result，进入后处理模块：
我再算一个没有ale的，纯拉格朗日网格，给大家比较一下，方法也很简单，回到step里，把Domain区域改回No ALE即可，重新提交运算。
拉格朗日网格与ALE网格的对比：大家可以看到，坐标是开了ALE，右边是没有开ALE，两者的网格是由很大的差别的。
总结一下
最后做个简单的总结，以后大家如果做一些涉及到大变形的分析，最好是开ALE，否则你的网格极容易扭曲而导致分析报错。大家觉得，我说这些有没有用，如果你们都觉得没什么用的话，我以后就不讲这些了。欢迎留言告诉我。
我们下期再见啦。88
