从实验数据到Abaqus材料模型（3）：材料校准方法

2. 如何进行材料校准？

第二步：处理校准/标定数据

A. 转换工程数据到真实应力应变数据

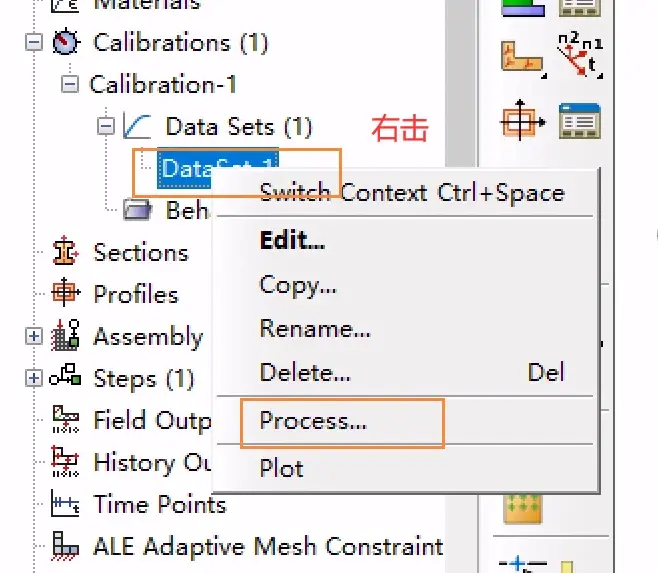

在模型树中，单击要转换的数据集右键，并从出现的菜单中选择Process。 出现“数据集处理”对话框。

处理标定数据

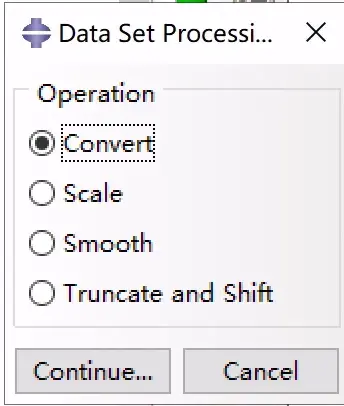

数据集处理对话框

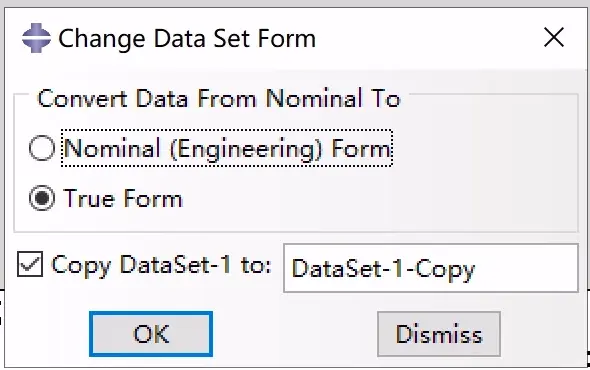

选择“Convert”转换，继续，将出现“更改数据集形式”对话框。选择要将所选数据集转换为的格式。选项有标称(工程)形式和真实形式。如果需要，可以在执行数据转换时保留原始数据集并创建新数据集。还可以自定义新创建的数据集的名称。单击OK。Abaqus/CAE对数据执行选定的格式转换。

转换数据集

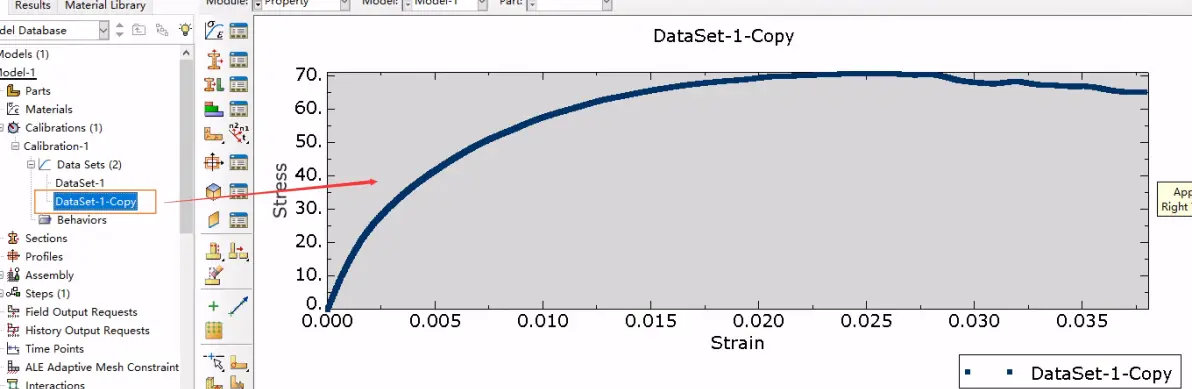

转换后的数据

B. 缩放校准数据

缩放选项能够将不同的缩放因子应用于校准数据集中的任一列。

在Model Tree中，右击要转换的数据集，并从出现的菜单中选择Process。出现“数据集处理”对话框。选择Scale，然后单击Continue。出现“刻度数据集”对话框。

数据集处理

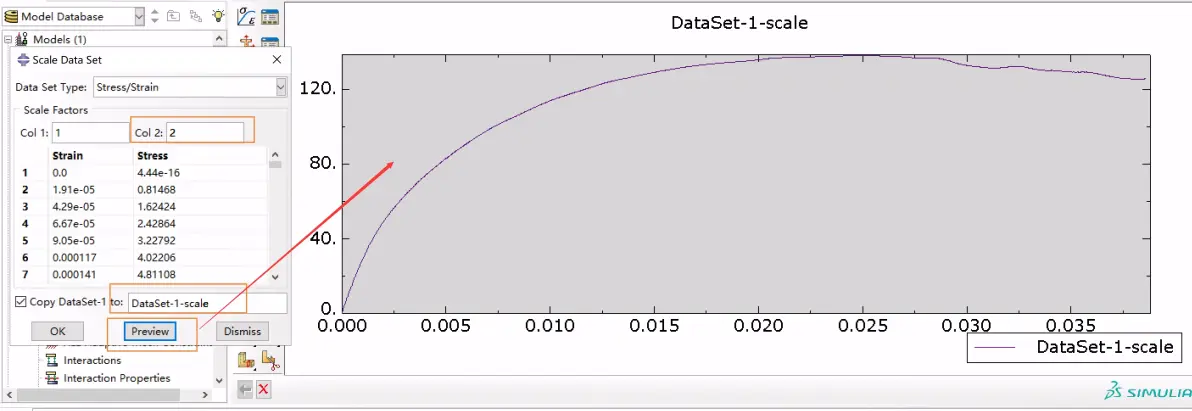

通过编辑col1或col2字段中的值，为数据集中的任一列指定缩放因子。如果需要，单击Preview查看缩放因子值创建的新数据值。如果需要，可以在执行数据转换时保留原始数据集并创建新数据集。还可以自定义新创建的数据集的名称。单击OK。Abaqus/CAE对数据执行选定的缩放。

数据缩放（应力成为2倍）

C. 平滑校准数据

平滑选项能够对校准数据集进行操作，以产生具有更平滑曲线的数据。结果数据集具有与原始数据集相同的x -坐标值。

在Model Tree中，右击要转换的数据集，并从出现的菜单中选择Process。出现“数据集处理”对话框。选择平滑，然后单击继续。出现平滑数据集对话框。

平滑处理

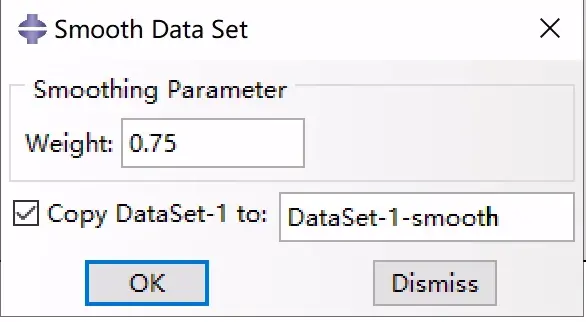

在Weight字段中，为平滑参数指定一个值。你可以为曲线指定一个介于0和1之间的平滑因子;值越小，曲线越平滑。默认平滑系数为0.75。如果需要，可以在执行数据转换时保留原始数据集并创建新数据集。还可以自定义新创建的数据集的名称。单击OK。Abaqus/CAE平滑数据集。

数据平滑（因子为0.75）

平滑后的数据

D. 截断和移位校准数据

“截断和移位”选项能够从x坐标值小于或大于用户指定值的校准数据集中排除数据点，或者排除两个指定x坐标值之间的数据点。

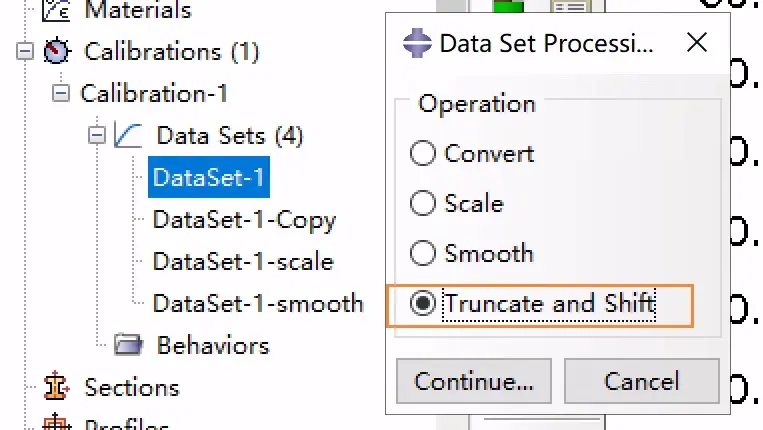

在Model Tree中，右击要转换的数据集，并从出现的菜单中选择Process。出现“数据集处理”对话框。选择截断和移动，然后单击继续。出现“截断数据集”对话框。

截断或移动数据

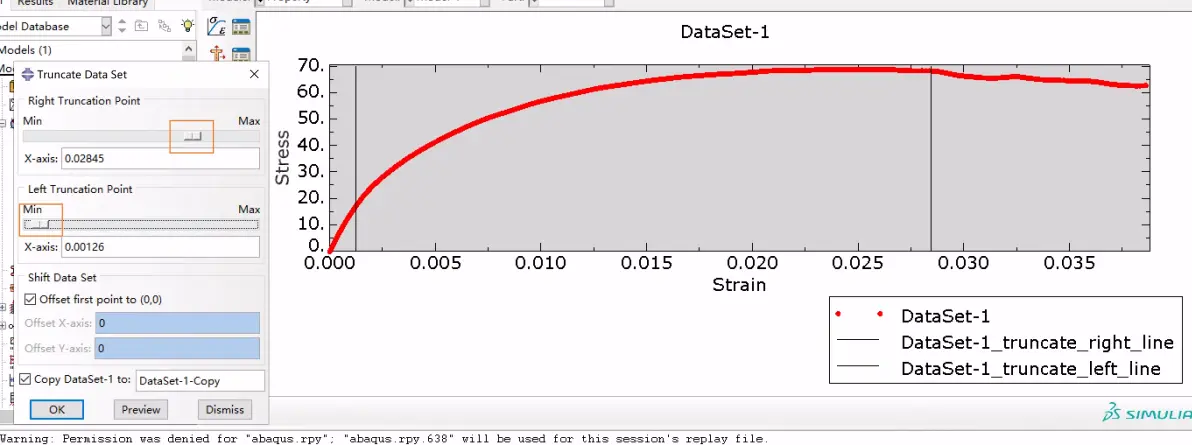

在数据集的左侧或右侧指定截断点，或者在数据集的两侧指定截断点。可以通过在视口中拖动滑块或在适当的x轴字段中输入值来设置截断点。

设置截断点

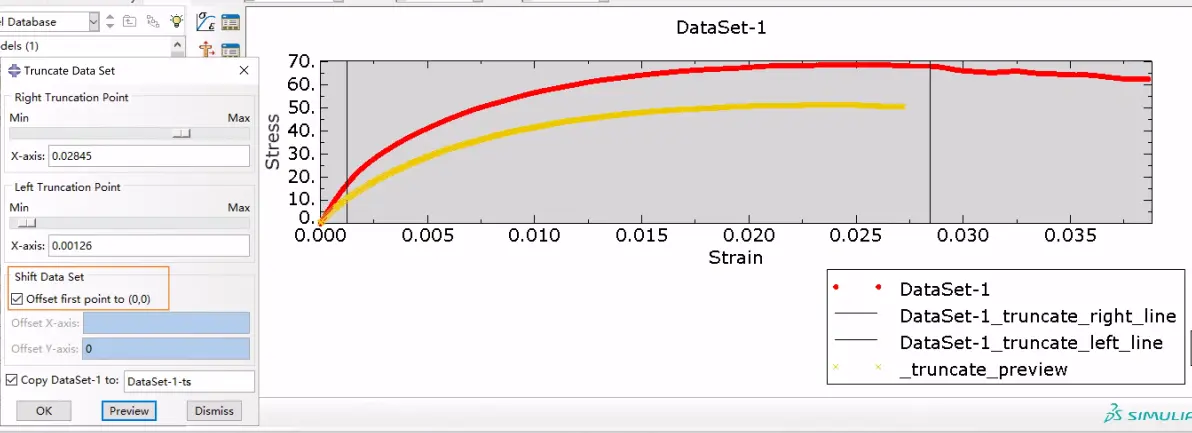

使用以下任意一种技术移动选定的数据点子集: 将偏移第一个点切换为(0,0)以移动所选数据点子集，使其最左边的点位于(0,0)。 或通过指定Offset x轴或Offset y轴字段中的值，沿任一轴移动选定的数据点子集。

移动数据集

如果需要，可以在执行数据转换时保留原始数据集并创建新数据集。还可以自定义新创建的数据集的名称。单击OK。Abaqus/CAE执行指定的截断或移位。

未完待续。。。
