从实验数据到Abaqus材料模型（2）：材料校准方法

2. 如何进行材料校准？

第一步：创建数据集或将数据集导入Abaqus/CAE。

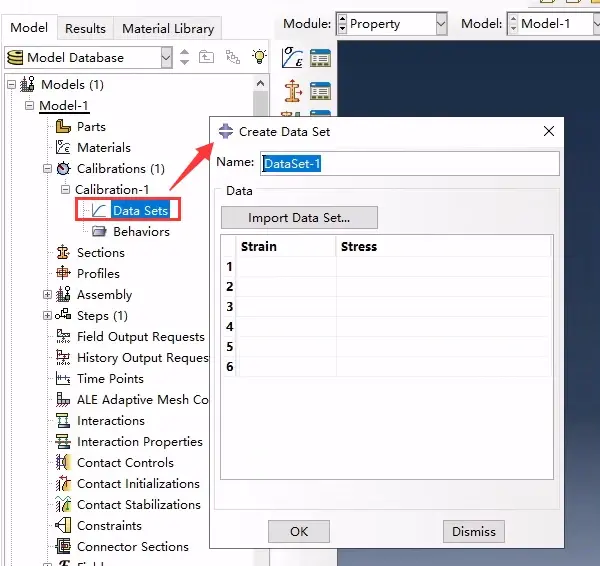

从“模型树”中展开“校准”并双击“数据集”。出现“创建数据集”对话框。

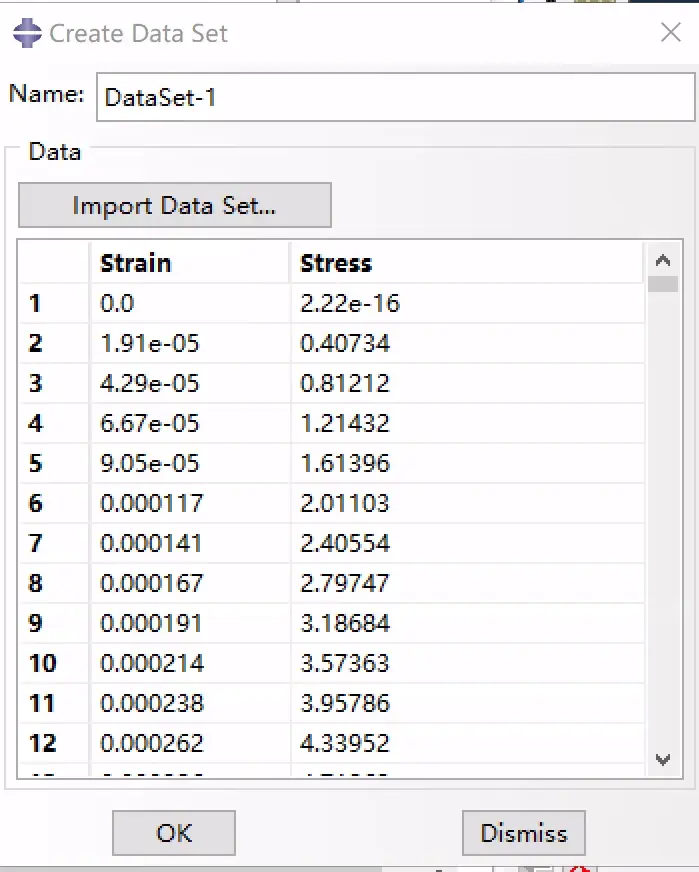

创建数据集

    直接复制应变应力数据到表中，或采用导入数据集的方式：

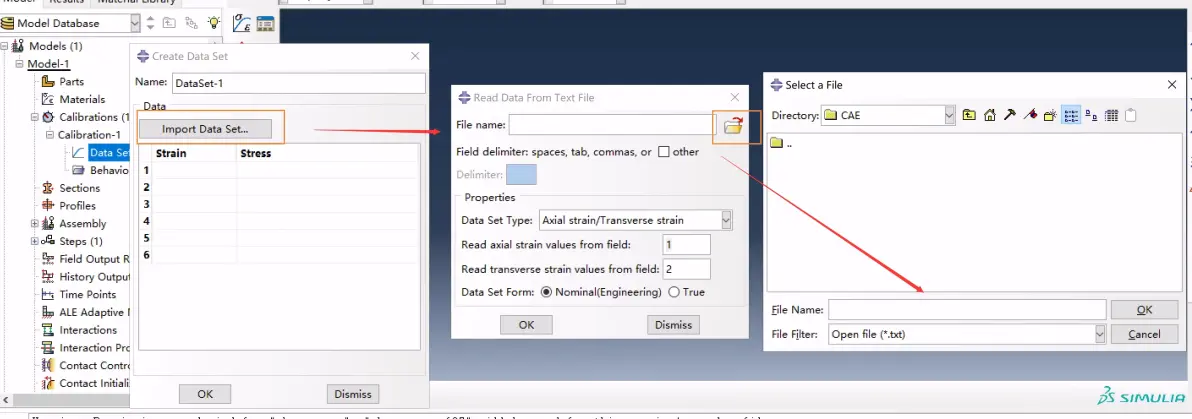

a. 点击导入数据集，弹出“从文本文件读取数据”对话框。

导入数据集

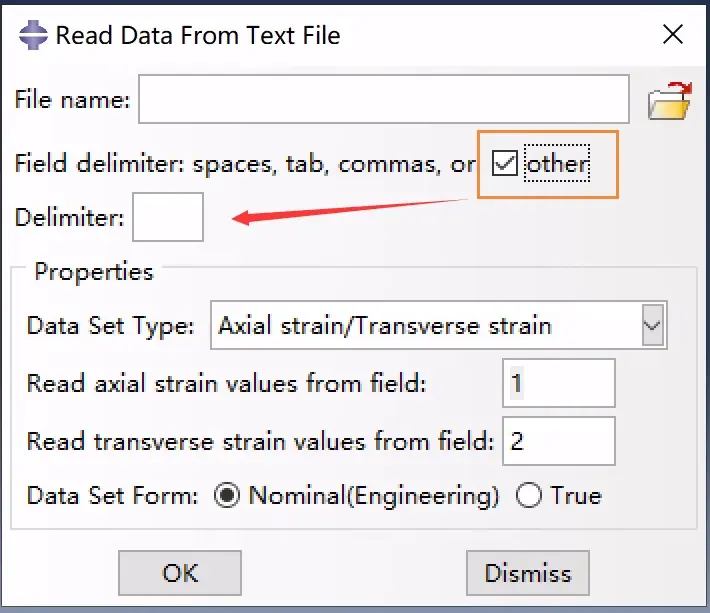

b. 选择导入的文件，如果导入文件中的数据由空格、制表符或逗号以外的字符分隔，请切换到other并在Delimiter字段中输入分隔字符。

其他分隔符

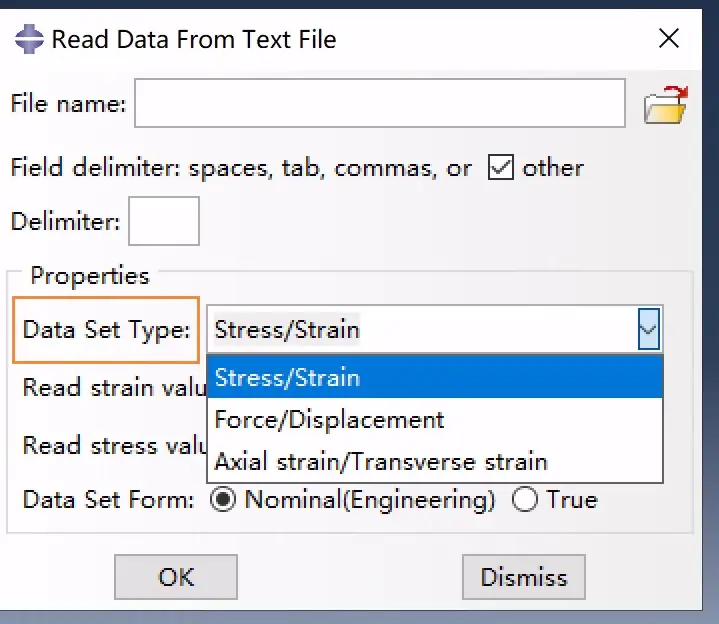

c. 从“数据集类型”选项中，选择描述导入数据的输出变量对。默认类型为应力/应变。

数据集类型

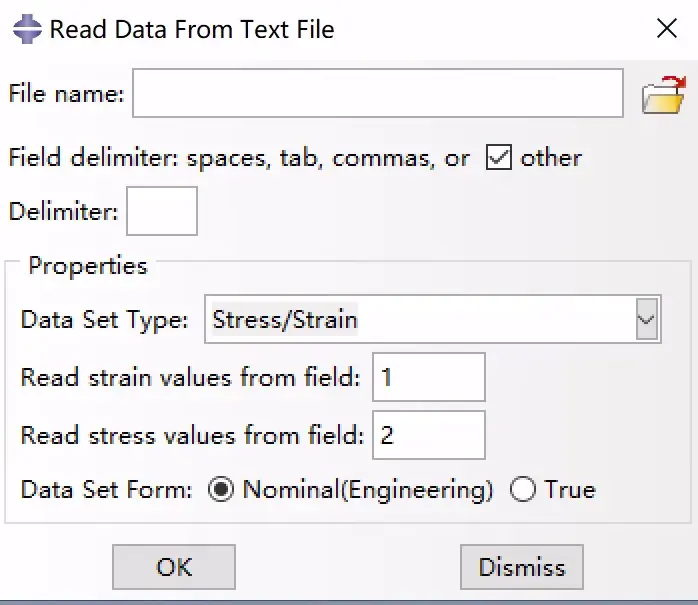

d. 如果需要，指定Abaqus/CAE应该从中导入数据的字段数。默认情况下，Abaqus/CAE从数据集中的第一个和第二个字段读取数据。（列数）

导入数据的列位

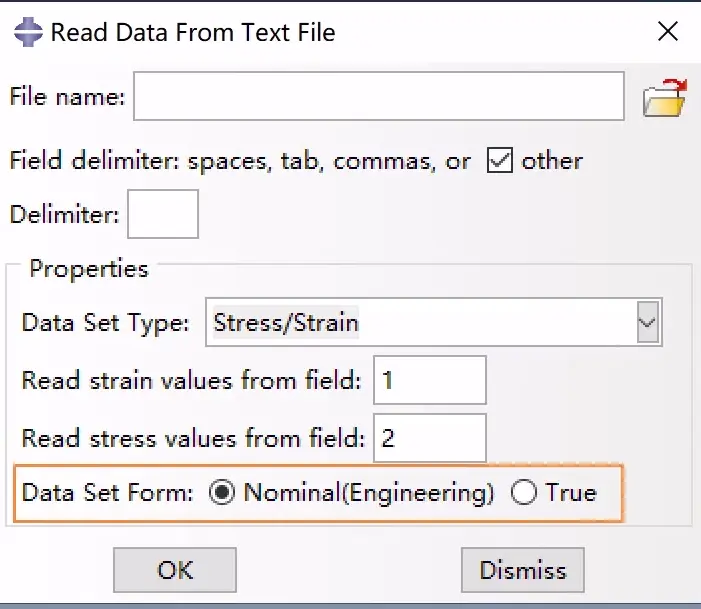

e. 如果需要，指定数据集形式为True，以True形式导入材料数据。默认情况下，文本文件中的材料数据以标称(或工程)形式导入。（数据为真实应力应变曲线还是工程应力应变曲线）

真实应力应变曲线还是工程应力应变曲线

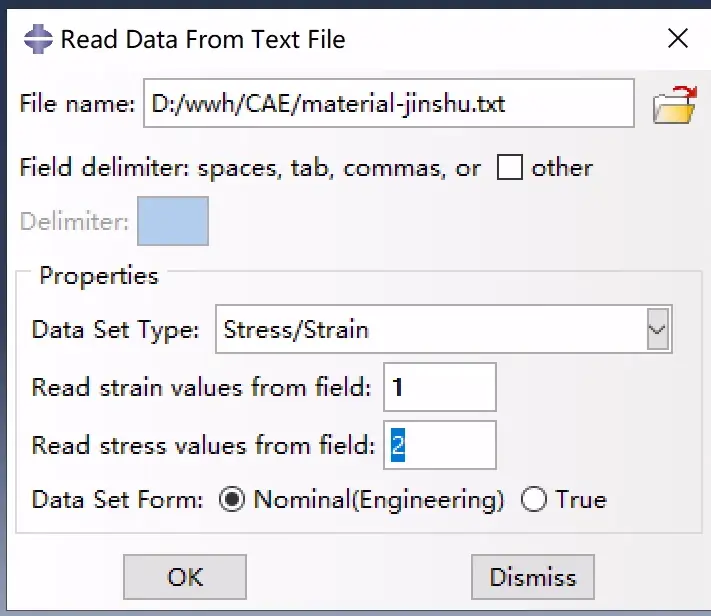

导入铝合金单轴拉伸工程应力应变数据

表格中显示导入的数据

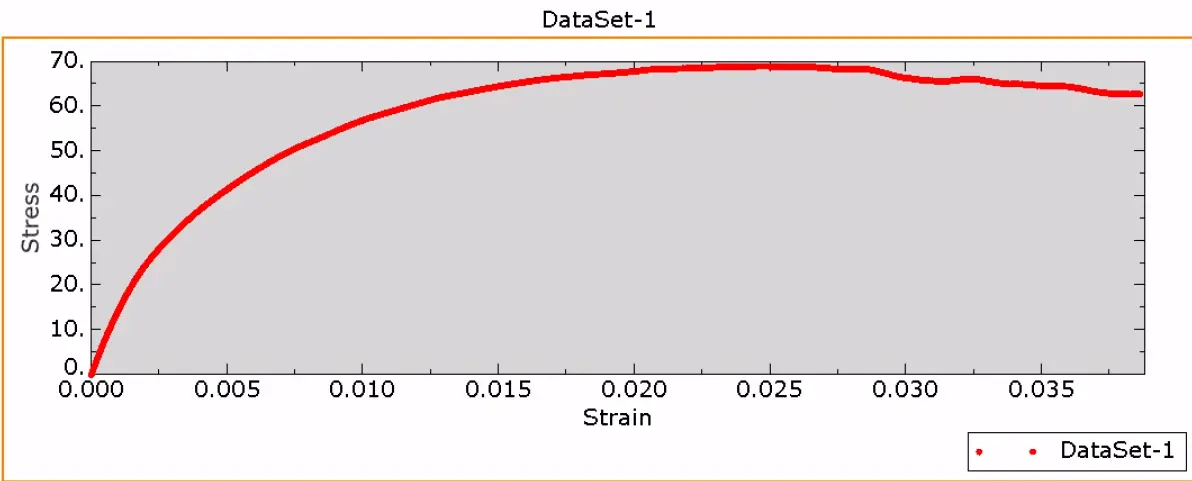

abaqus自动绘制导入数据的应力应变曲线

未完待续。。。
