拉伸试验通常是材料力学性能测试最常见最简单的力学试验,通常用来标定材料参数,通过修正模型材料参数最终使仿真的曲线与试验曲线一致,然后就可以把材料参数用到实际工程模型中去了。那么不同的材料的拉伸试验得到的力-位移曲线是不一样的,Abaqus嵌入了常见的材料模型,还能根据材料力学行为编写子程序,实现自定义材料行为。
本文就一个试样进行金属,塑料,复合材料,橡胶的拉伸试验模拟,提取力-位移曲线。试样模型如图1所示,两端面耦合到参考点,方便边界条件施加,一端固定,另一端施加强制位移,结果输出历史曲线参考点 位移和支反力曲线,进行合并得到力-位移曲线。
图1 拉伸试样模型
以下分享几种常见材料的拉伸试验模拟结果。
图2 金属拉伸模拟
图3 塑料拉伸模拟
图4 碳纤维增强复合材料拉伸模拟

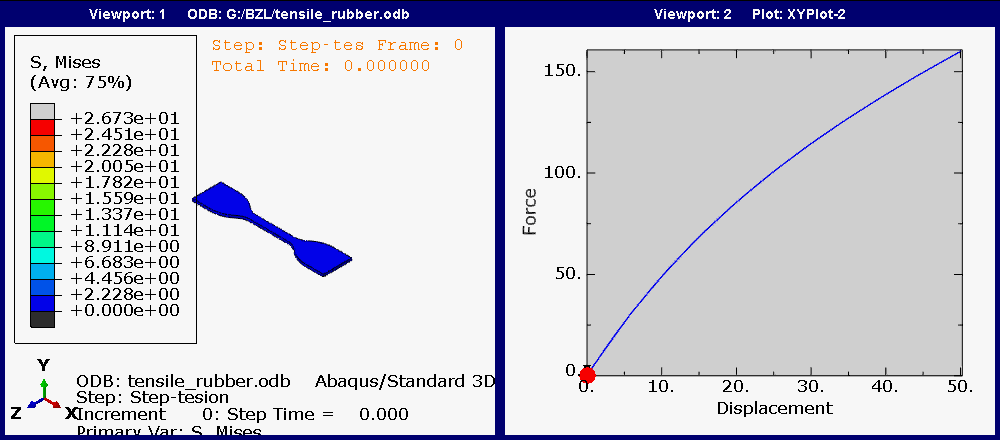

图5 橡胶材料拉伸模拟
以上是几种常见材料的简单拉伸模拟,各位有想学习的吗~~
