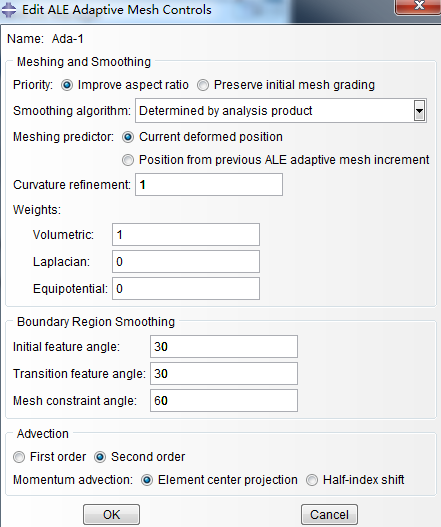

ABAQUS/Explicit中采用自适应网格ALE调整网格时，选项卡ALE Adaptive Mesh Controls中的参数很多，下文总结了各个参数的含义及使用范围，希望能帮助大家。

1） priority参数设置：

是指网格梯度控制（是否保持初始网格梯度，若需要保持初始网格梯度，则对网格的质量将会有影响）。

Ø  对于拉格朗日问题选择Improve aspect ratio，在计算过程中将考虑到网格单元高宽比的改善，不考虑对初始网格梯度的保持。

Ø  对于欧拉问题选择：Preserve initial mesh grading，在计算过程中保证初始的网格梯度，但不会考虑到网格宽高比的改善。

2） smoothing algorithm 参数设置：

Ø  Use enhanced algorithm based on evolving element geometry主要是在几何学的方面对我们定义的网格sweep算法（前面提到的三种算法）进行增强，目的是为了保证adaptive remesh过程的健壮性，为推荐选项，选它就行了

Ø  conventional smoothing利用我们定义好的算法进行计算，无几何增强。

3） Meshing predictor参数设置

是网格节点位置控制（理想的网格节点位置控制，将会减少需要的网格sweeps次数，减少资源浪费）

Ø  对于拉格朗日问题选择Current deformed position；

Ø  对于欧拉问题选择Position from previous adaptive mesh increment。

4） Curvature refinement参数设置

是曲率较大的曲线曲面边界的网格密度控制，默认为1，该值越大，则圆角区的网格密度也就会越大，比较简单。

5） 在ABAQUS显示模块中，sweep算法用英语来说就是mesh smoothing method,有三种算法来sweep网格：

Ø  体积算法（volume smoothing）

该算法十分健壮，为默认算法，在绝大多数情况下适用。

Ø  拉普拉斯算法（laplacian smoothing）

耗费资源最少的算法，能力一般，作用与体积算法类似（一阶算法，类似于求平均值），对于曲率比较高的曲线曲面边界时，效果不是很理想

Ø  等位算法（equipotential smoothing）

比较复杂的算法，是基于拉普拉斯算法的解之上的算法，对曲率较大的曲线曲面边界效果较好，在节点被非结构化网格包围时，次算法为推荐算法，若节点被结构化网格包围，其效果与体积算法类似。

三种算法可以结合适用，利用权重值来定义，需要记住的是，三种算法各占的权值加起来必须等于1。

6）在ABAQUS CAE中的ale mesh control 中boundary region smoothing下面的三个参数：

Ø  initial feature angle

即初始检测角度的设置，当两个相邻的面的法向量大于该角度值的时候，这两个相邻面形成的corner将被检测出来，在sweep时，网格不允许通过这个corner小于的话就说明，该corner足够圆滑，网格可以通过，当然，该corner应该是具有活性的，对corner活性的控制由下面一个参数(Transition feature angle)控制,否则也不会被考虑。

Ø  Transition feature angle

控制被检测出的corner的活性的，如果被检测处的corner的两面法线夹角大于该值则该corner在ale过程中是会被考虑的，否则就不会考虑。

Ø  Mesh constraint angle

控制分析过程的一个角度参数，一般大于45度，设为默认值就可以，在分析过程中，当网格内某一个角度大于该参数值时，分析终止，文档有详细介绍。

7）变量转换算法控制：

在ABAQUS中是如何将旧网格中的环境变量转换到新网格中的呢？

即使用remapping技术，对于静变量（应力场，应变场，位移场等）的转换（advection），有两种算法即为一阶算法（first order）与（second order）算法，second order算法适用于所有问题，为推荐算法，一阶算法比较简单，占资源少。

对于动变量（速度，加速度等）转换（momentum advection），也有两种算法，element center projection method与half-index shift method，前者为推荐算法，选择前者就ok了。
