ALE自适应网格的目标是控制网格的变形，其全称为“任意的拉格朗日－欧拉自适应网格”（Arbitrary Lagrangian Eulerian adaptive meshing）。它不改变原有网格的拓扑结构（单元和节点的数目和连接关系不会变化），而是在单分析步的求解过程中逐步改善网格的质量（摘自FEA有限元在线的博客）。个人理解就是在规定的一些增量步中，对网格重新划分，可以修复一些质量较差，发生畸变的网格。
本文的案例来自于帮助文档（ABAQUS 2016 Document）的1.3.13节Ring rolling，但是帮助文档提供的inp文件导入后有问题，可以在三维软件中自己建模，然后导入Abaqus，根据帮助文档中介绍的内容做仿真。这个案例总共做了2个仿真，唯一区别在于有无ALE网格。

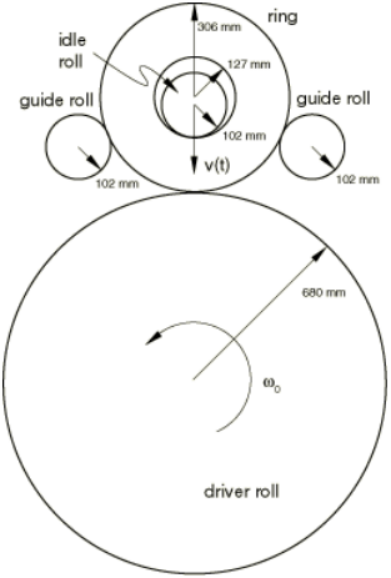

模型的整体尺寸
Part模块：
如果喜欢可以按照帮助文档提供的尺寸建模，装配，很简单，都是二维的。只有零件ring是柔性体，其余均为刚体，刚体一定要在Part模块中定义RP点。刚体有两种类型，离散刚体与解析刚体。离散刚体需要划分网格，可以从外部导入模型。离散刚体不需要划分网格，但是只能在Abaqus的草图中建模，不能直接从外部导入。
解析刚体
Property模块：
只有零件ring为柔性体，密度为2.7E-9t/mm3，弹性模量为70000MPa，泊松比为0.33，塑性参数见下图。
塑性参数
Assembly模块：

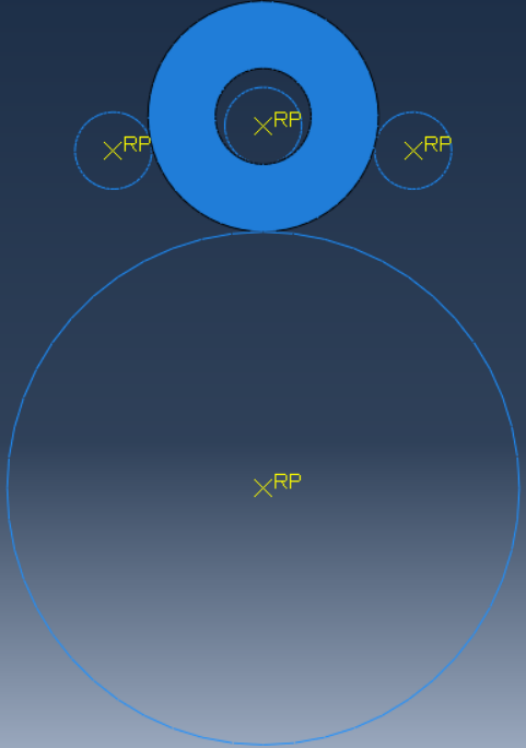

有限元模型
Step模块：
Explicit显示动力学分析步，分析时间为16.5s，质量缩放系数为4，相当于求解速度放大2倍（质量缩放系数开根号），场变量与历史输出变量的方式默认，后处理动画共输出100帧。
显示动力学分析步
质量缩放系数
下面介绍一下场变量中输出后处理帧数的几种方式，我常用的是第一种，直接输入帧数即可，无论分析时间是多少，只输出100帧。
第二种是每一增量步输出一帧的动画（这个在静力学与隐士动力学中用的多）。
第三种是间隔一定时间输出一帧的结果，例如分析时间为1s，输出动画的时间间隔为0.01s，最后共输出了100帧动画。
第四种是根据自己定义的表格输出结果。
例如定义了如下的表格，后处理中将只输出如下时间点的结果。
时间点

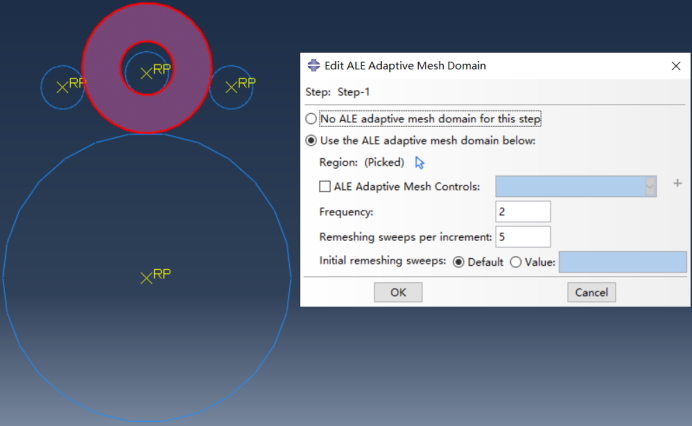

对零件ring添加ALE自适应网格，Frequency设置为2，代表2个增量步重新划分一次网格，Remeshing sweeps per increment设置为5，代表重新划分网格的次数。但是有时设置ALE自适应网格之后，无法并行计算，只能用单核的CPU运行。
ALE网格的设置
Interaction模块：
共建立了4个接触对，均为面对面接触，接触的算法有两种，一种为Kinematic运动接触，一种为Penalty罚接触，本案例用的是后者，原因在于前面的那个运动接触无法并行计算。

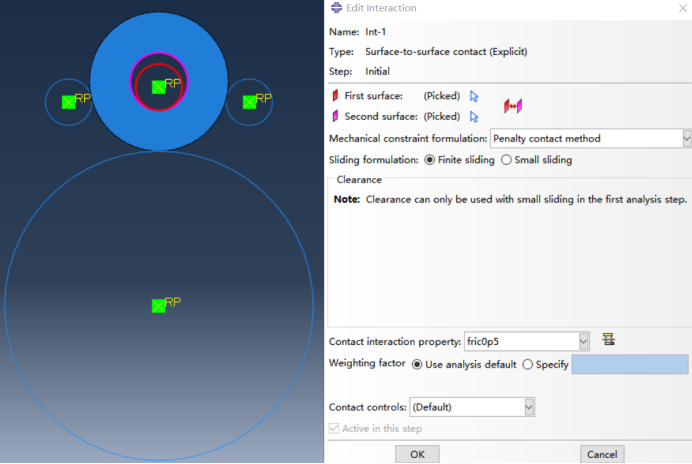

第一个接触对为idle roll与ring的接触，接触属性为法向硬接触（Hard Contatc），切向摩擦接触，摩擦类型为罚摩擦，摩擦系数为0.5。
idle roll与ring的接触

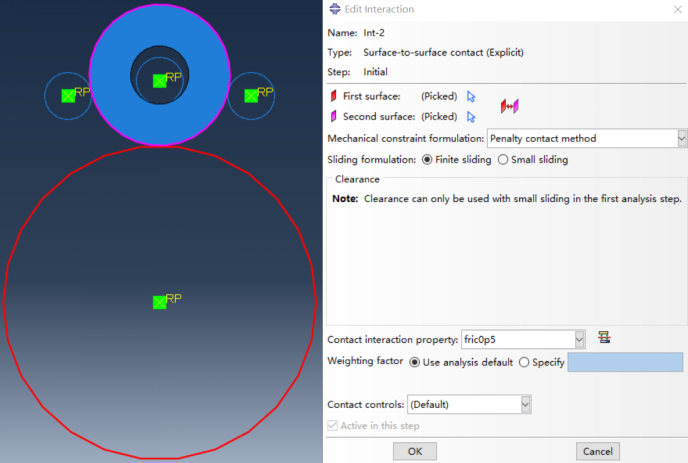

第二个接触对为ring与driver roll的接触，接触属性为法向硬接触（Hard Contatc），切向摩擦接触，摩擦类型为罚摩擦，摩擦系数为0.5。
ring与driver roll的接触

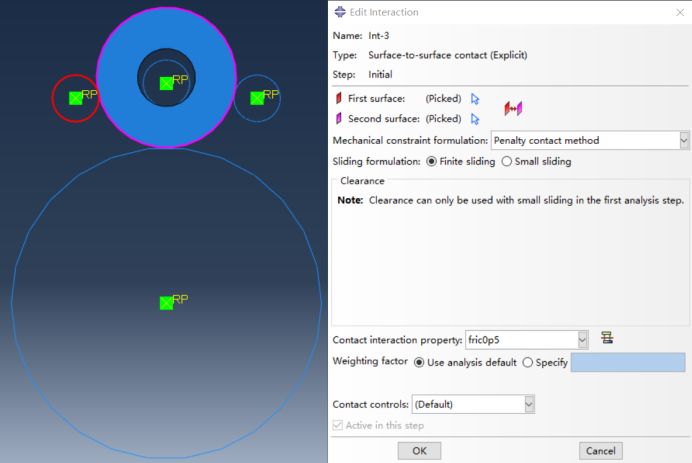

第三个接触对为ring与driver roll的接触，接触属性为法向硬接触（Hard Contatc），切向摩擦接触，摩擦类型为罚摩擦，摩擦系数为0.5。
ring与左侧guide roll的接触
第四个接触对为ring与右侧guide roll的接触，接触属性为法向硬接触（Hard Contatc），切向摩擦接触，摩擦类型为罚摩擦，摩擦系数为0.5。
ring与右侧guide roll的接触
Load模块：

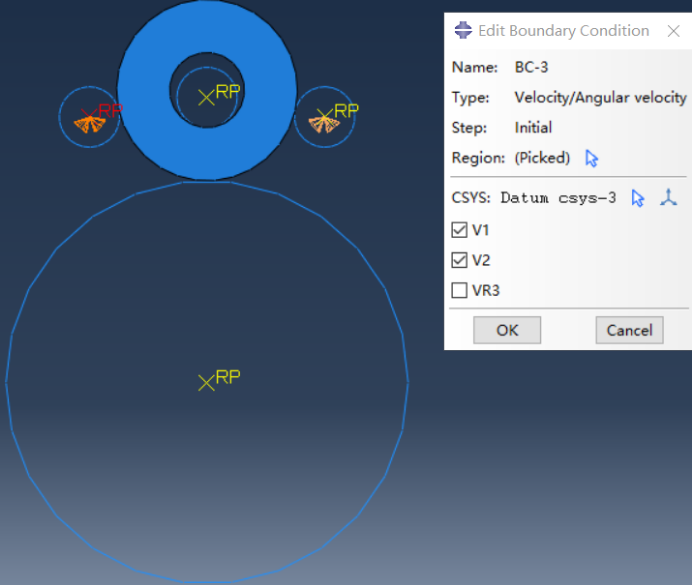

约束左侧guide roll的X与Y的平动自由度，释放Z的转动自由度。
左侧guide roll的载荷
约束右侧guide roll的X与Y的平动自由度，释放Z的转动自由度。
右侧guide roll的载荷

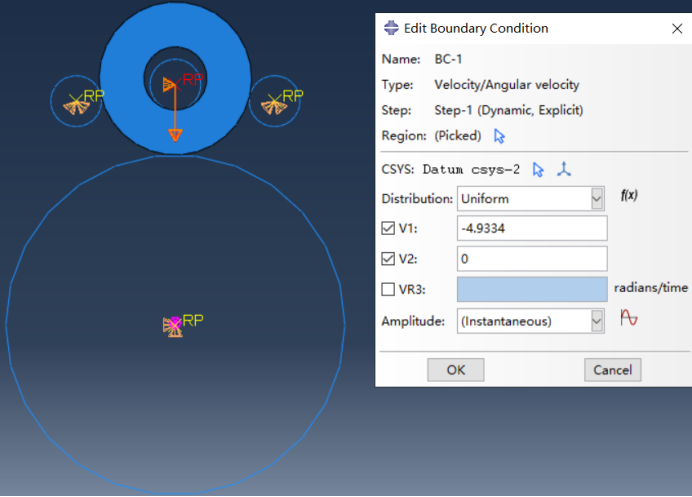

Idle roll施加X方向的速度载荷，约束Y方向的平动自由度，释放Z方向的旋转自由度。
idle roll的载荷
Driver roll约束X与Y的平动自由度，施加Z方向的角速度（rad/s）。
driver roll的载荷
Mesh模块：
零件ring为柔性体，二维的平面应力单元。刚体的网格属性默认即可。
平面应力单元网格属性
Visualization后处理模块：
从后处理中可以看出，施加ALE自适应网格约束的分析结果中，网格没有发生畸变。而无ALE网格约束，纯LAG网格的结果中，网格的变形比较严重。
ALE网格应力云图
LAG网格应力云图
