Isight,作为软件机器人,能够自动驱动仿真流程,使其不断迭代,工程师可以定义分析流程,定义设计目标与约束,软件即可自动找寻最佳设计方案且可以不分昼夜执行仿真流程。相比与传统手工设计流程,其优点十分明显:
1提高了产品设计评估效果;
2提高了产品质量与可靠性;
3工程师花费更多时间于结果分析与评估 ;
4设计选择范围更广;
5节省了工程师的宝贵时间;
6进一步加深了对产品性能的认识 。

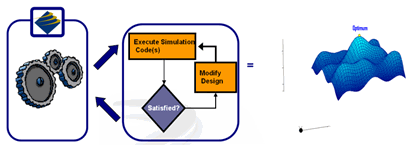

典型的仿真流程如上图所示,为了更加高效的完成优化设计,Isight集成了多种各类分析工具和软件。如常见的CAD软件UG NX、Pro Engineer、CATIA V5等;CAE分析软件Abaqus/CAE、MSC ADAMS、MSC PATRAN、ANSYS Solver、ANSYS Work Bench、FEMAP、AMESIM等;数值分析可用Excel、Matlab 、Test Data Matching等;在成本分析方面,亦有Price-H、Ace-it、Price TruePlanning 、Seer-Sem, Seer DFM等。Isight 将这些常用的第三方工具进行了集成形成了相应的组件,客户可以直接使用不需要再进行封装。
由于集成了如此丰富的工具软件,ISIGHT可以高效的实现各个部门之间的协同,使可选优化变量更加丰富。
在使用ISIGHT搭建仿真流程时,用户以拖拽的方式快速选择常用的组件,也可以存放发布于数据库的搭建好的仿真流程模型,数据库中的一定版本的组件或者仿真流程模型是相对应的,并可以根据自身情况进行定制(添加/重命名/删除组件或者组件组合)。
用户通过ISIGHT自动执行分析流程,通过其提供的实验设计、优化分析六西格玛质量控制以及ISIGHT开放的集成平台,用户可以最终获得所希望的设计。
Isight是一个进行多学科优化设计的平台它可以实现多层次智能优化、多次优化以及具备多级多学科优化方法。
如上图所示,在优化设计过程中,工程师们往往首先进行一次DOE,以便能够找到关键设计因素以及较好的初始设计,进而进行寻优分析或者找到近似模型,找到满足约束条件的可行设计的最优解。为了得到更加稳健及可靠的设计,可以进行六西格玛,蒙特卡洛分析等。这些过程均可以在ISIGHT中方便的得以实现,达到最终的设计要求。
通过设计初期的多方案分析以及多目标权衡,Isight可以帮助客户与供应商之间进行紧密合作。实现快速集成仿真模型与分析学科,在整个设计空间进行多种设计方案的自动计算在整个设计空间内,对比多种方案,进行权衡分析,进行敏度分析,获得最优设计从而帮助用户实现设计上的创新。
