Abaqus模拟随机裂缝:纤维混凝土建模实践

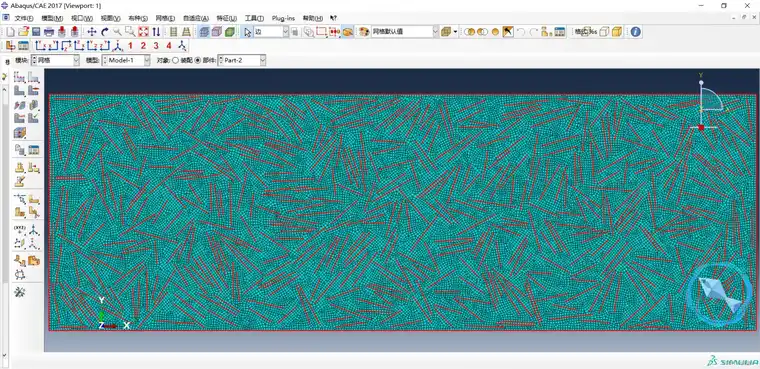

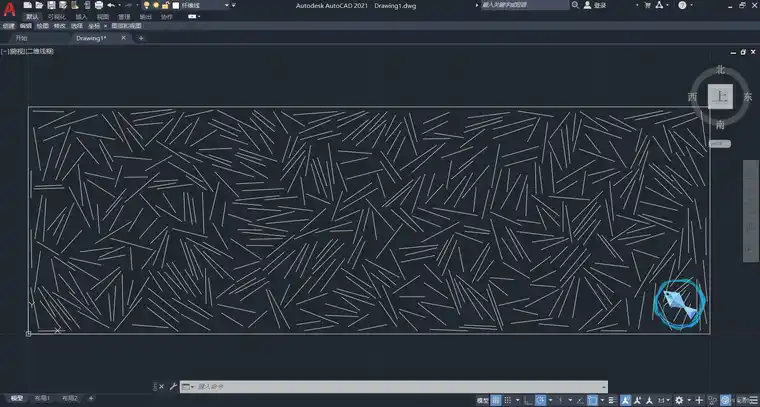

在abaqus内建立随机裂缝模型或纤维混凝土模型,可采用CAD生成随机纤维图导入到abaqus的方式。使用CAD随机纤维2D插件在AutoCAD内生成所需要的模型图。

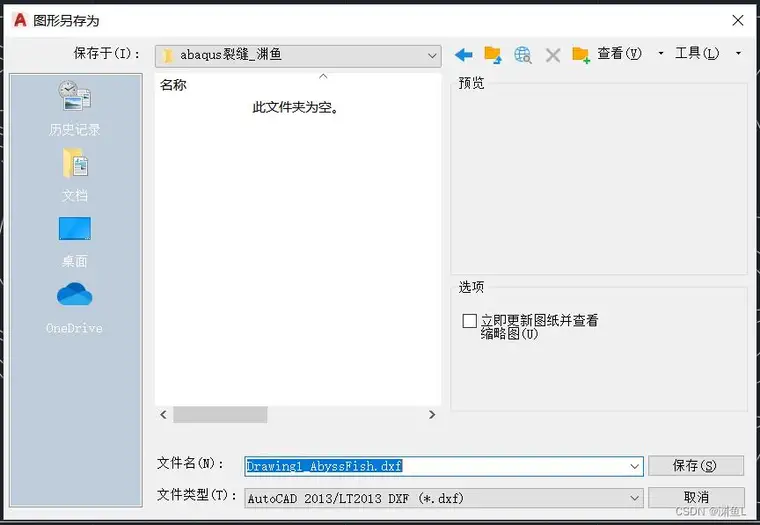

将CAD文件另存为.dxf格式。

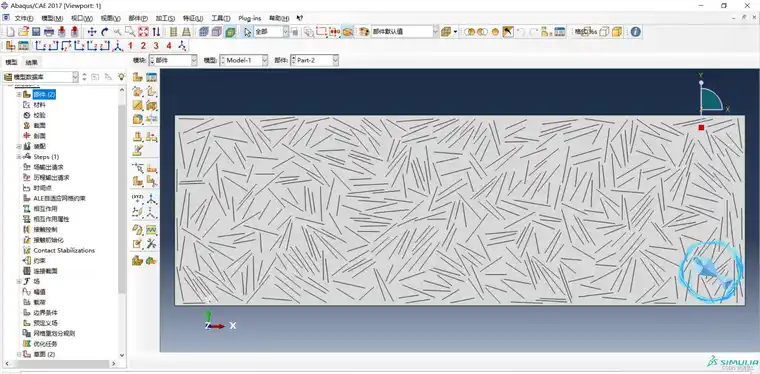

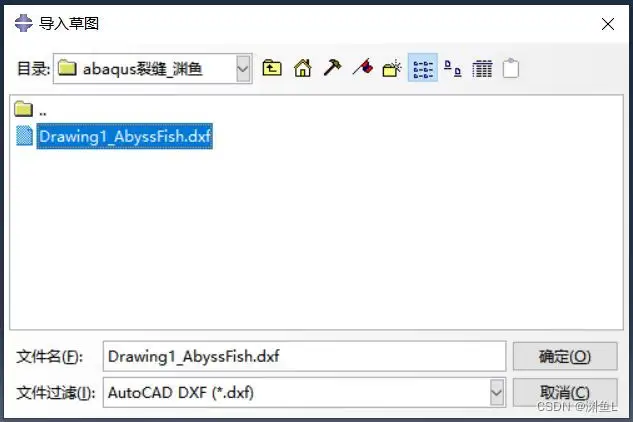

打开abaqus选择导入-草图,将之前保存的dxf文件导入到abaqus草图内。

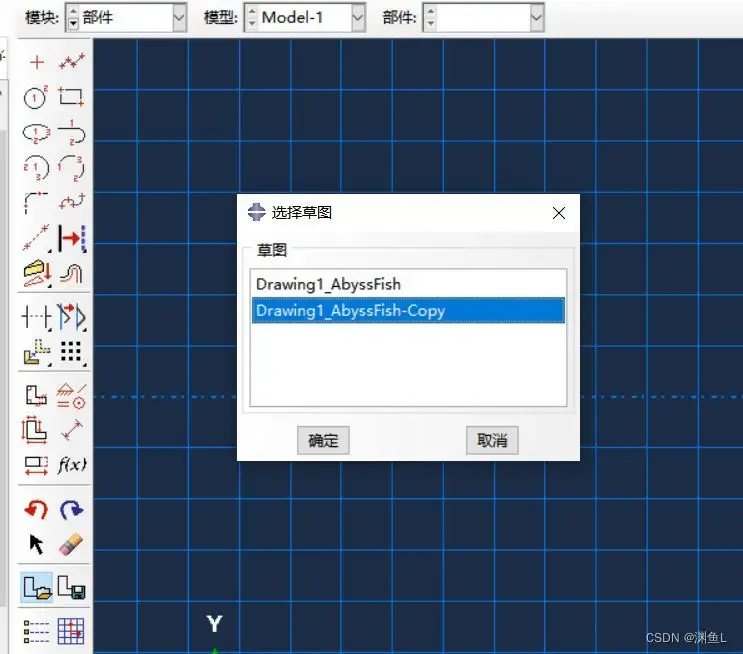

复制草图,并删除纤维,只保留长方形外框,建立与模型大小一致的二维部件。

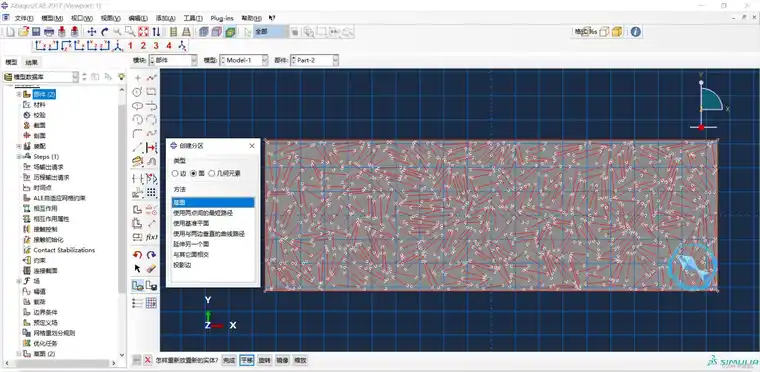

通过创建分区选择第一张草图将长方体几何部件进行分区。
