Abaqus在混凝土劈裂强度试验数值模拟中的应用

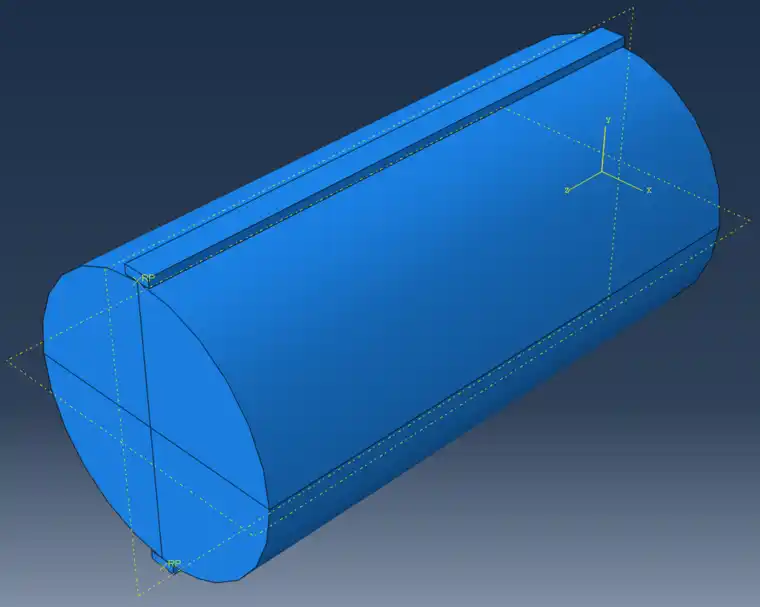

01.模型创建

混凝土圆柱试样:3D-Deformable-Solid

长度:L=300mm; 半径:R=75mm

上、下夹具尺寸:3D-Discrete Rigid-Solid 离散刚体

长*宽*深:15mm*5mm*300mm

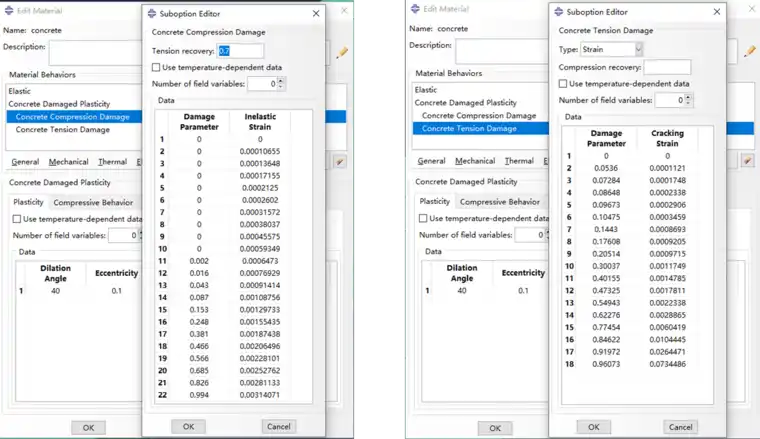

02.材料属性

基于Abaqus的混凝土劈裂强度试验数值模拟的图2基于Abaqus的混凝土劈裂强度试验数值模拟的图3

03.模型装配

基于Abaqus的混凝土劈裂强度试验数值模拟的图4

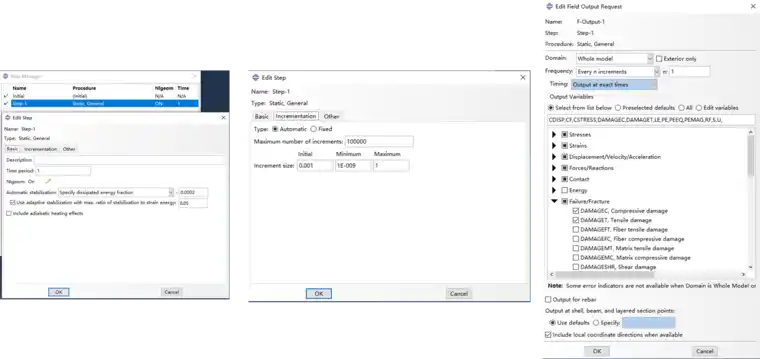

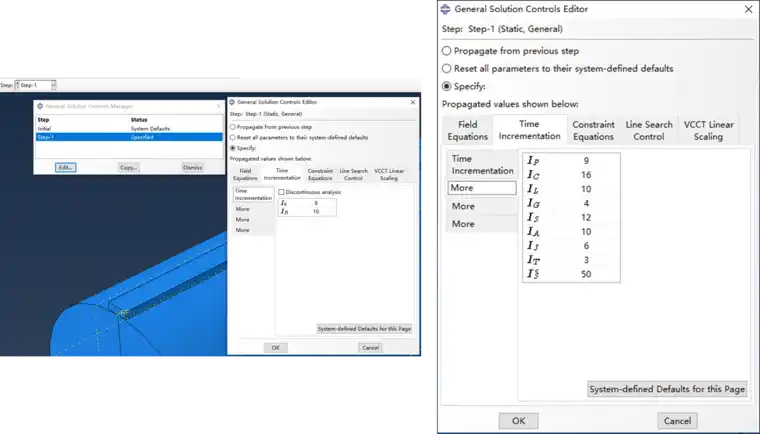

04.创建分析步

基于Abaqus的混凝土劈裂强度试验数值模拟的图5

基于Abaqus的混凝土劈裂强度试验数值模拟的图6

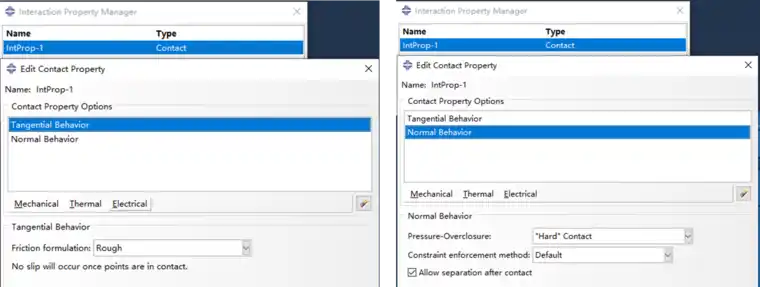

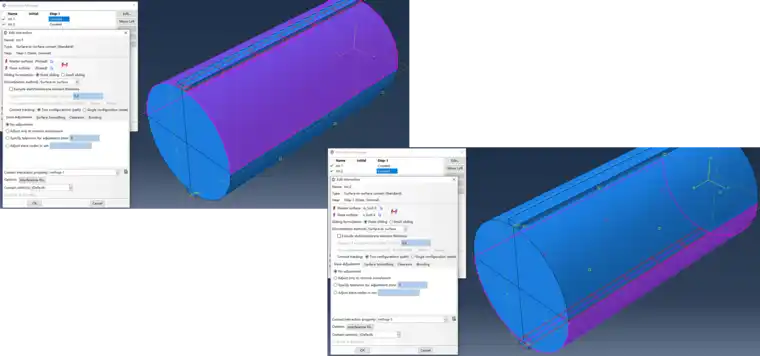

05.边界条件与相互作用

基于Abaqus的混凝土劈裂强度试验数值模拟的图7

基于Abaqus的混凝土劈裂强度试验数值模拟的图8

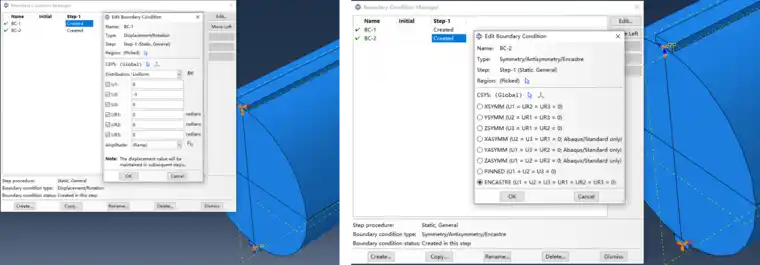

06.载荷与边界条件

基于Abaqus的混凝土劈裂强度试验数值模拟的图9

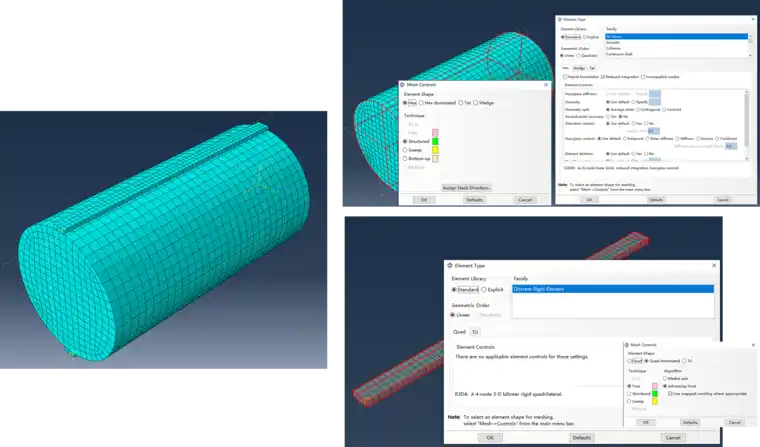

07.网格划分

基于Abaqus的混凝土劈裂强度试验数值模拟的图10

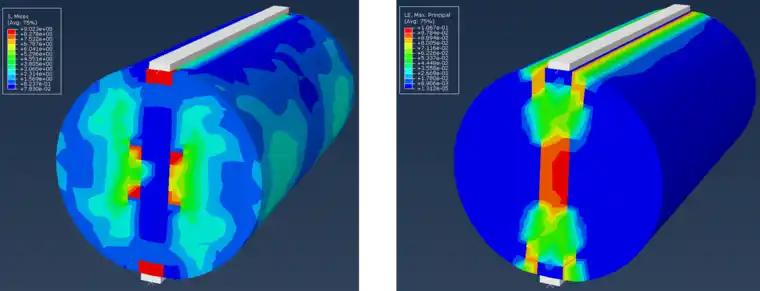

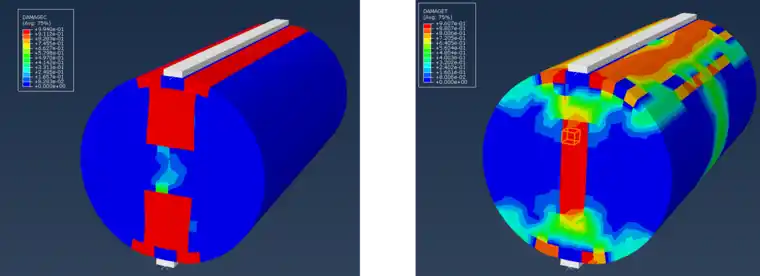

08. 结果查看

基于Abaqus的混凝土劈裂强度试验数值模拟的图11基于Abaqus的混凝土劈裂强度试验数值模拟的图12

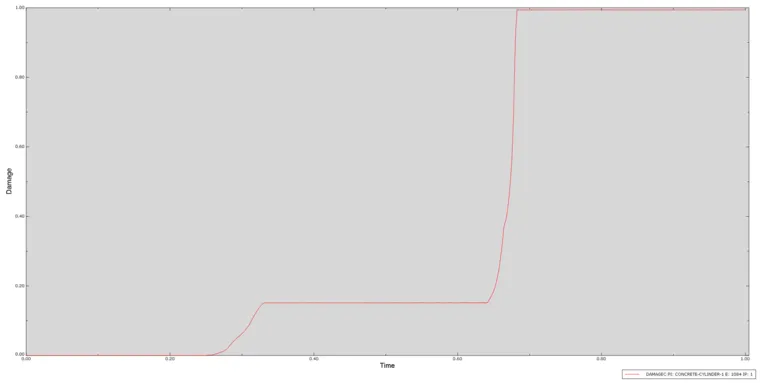

选定单元时间VS损伤演变曲线

基于Abaqus的混凝土劈裂强度试验数值模拟的图13

系统参数

•版本:Windows 10 家庭中文版 •版本号:21H2 •系统类型:64位操作系统 •处理器:Intel(R) Core(TM) i5-10500 CPU @ 3.10GHz   3.10 GHz •机带:8.00 GB
