Abaqus/WCM纤维缠绕压力容器建模实例

Abaqus /WCM模块用于三维缠绕复合材料压力容器建模,可以准确预测纤维缠绕压力容器的性能。三维压力容器模型包括:内衬和缠绕层,如下图所示。

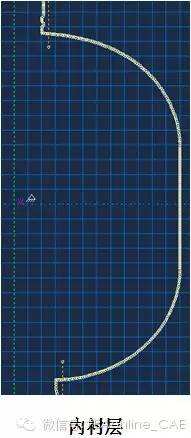

1.内衬建模,可以通过其它软件导入,也可以直接在Abaqus中建模。下图是通过Abaqus直接建模。



2.将内衬导入WCM中



3.缠绕层在WCM中建模



4.在WCM模块中对三维模型划分网格,并生成材料特征。


上图为模型的材料属性显示图,WCM模块自动根据不同的缠绕角度,给单元赋予不同的材料特征。
