案例分享:利用iSolver进行压力容器受力分析

案例背景

本案例为某类压力容器的静力学分析,分析对象为轴对称三维实体结构,结构形式较为规则且模型规模较小,采用全尺寸建模方式。该压力容器建模选用的单位制为mm-MPa-s制,结构材料为钢,其弹性模量为200000MPa,泊松比为0.3。


【iSolver案例分享30】压力容器受力分析的图1

图1 几何模型



2. 有限元处理

约束条件为模型底面约束六个自由度,载荷条件为模型内部所有壁面均施加20MPa的压强载荷。

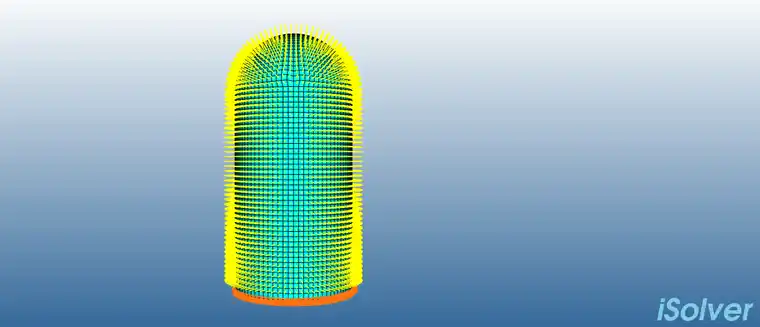

【iSolver案例分享30】压力容器受力分析的图2

图2约束及载荷条件

由于结构形式较为规整,为保证模型的求解精度和求解效率,整体采用六面体网格划分,单元类型选用实体单元C3D8R,模型共划分为9217个单元。

有限元模型建立完成检查无误之后,分别利用ABAQUS和iSolver求解器进行求解,结果对比见第三部分。

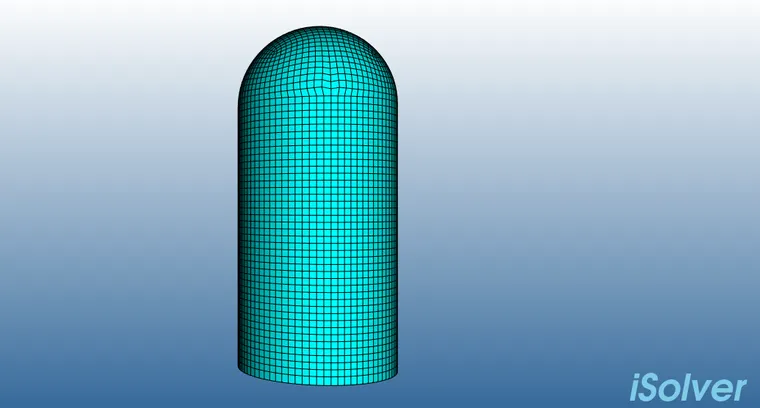

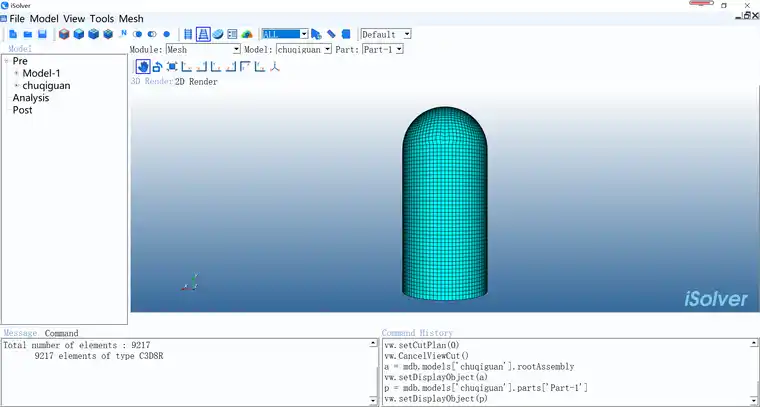

【iSolver案例分享30】压力容器受力分析的图3

图3 有限元网格



3. 结果对比

3.1  Mises应力结果对比

【iSolver案例分享30】压力容器受力分析的图4

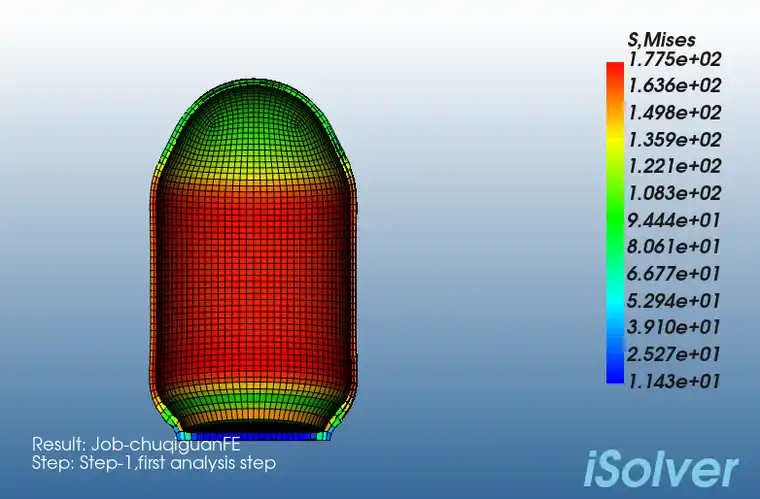

a)  iSolver 求解Mises应力视图1

  【iSolver案例分享30】压力容器受力分析的图5

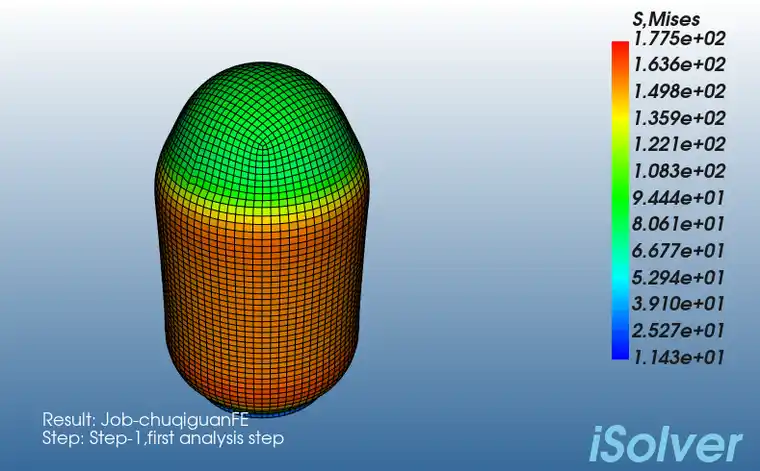

  b)  iSolver 求解Mises应力视图2

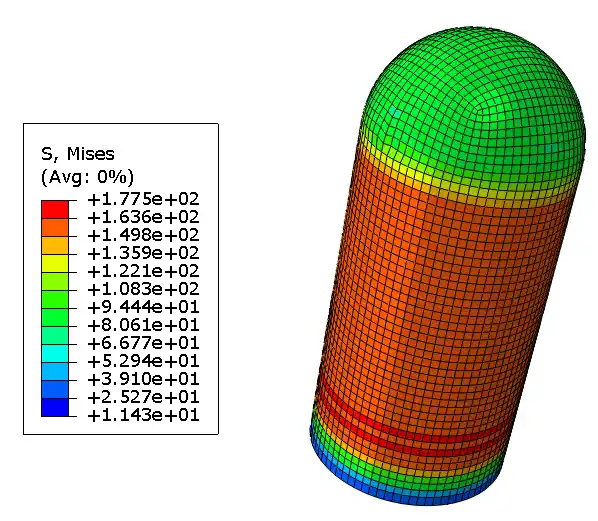

【iSolver案例分享30】压力容器受力分析的图6

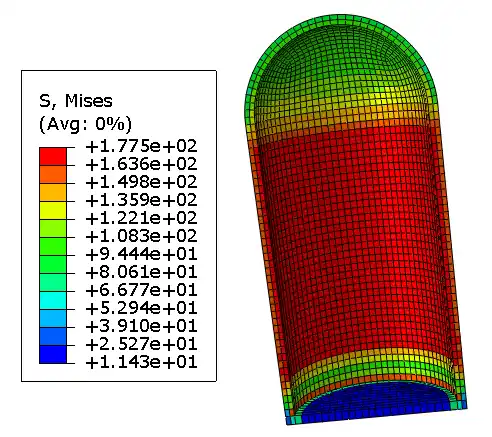

c)  ABAQUS 求解Mises应力视图1

【iSolver案例分享30】压力容器受力分析的图7

 d)  ABAQUS 求解Mises应力视图2

3.2  应变结果对比

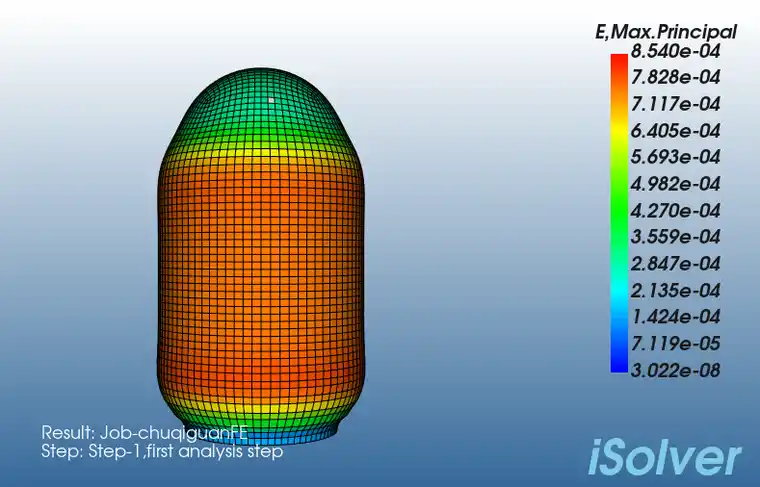

【iSolver案例分享30】压力容器受力分析的图8

a)  iSolver 求解应变视图1

【iSolver案例分享30】压力容器受力分析的图9

b)  iSolver 求解应变视图2

【iSolver案例分享30】压力容器受力分析的图10

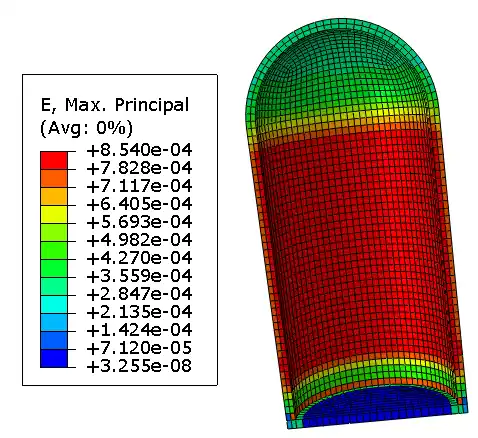

c)  ABAQUS 求解应变视图1

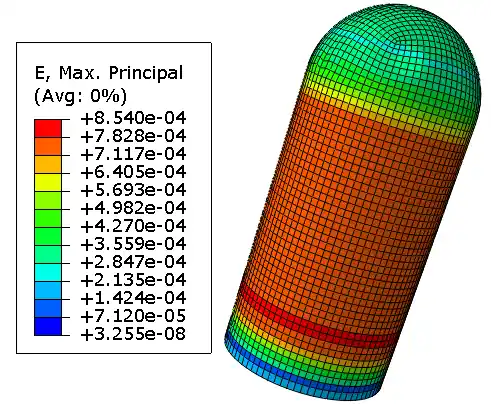

【iSolver案例分享30】压力容器受力分析的图11

d)  ABAQUS 求解应变视图2

3.3 位移结果对比

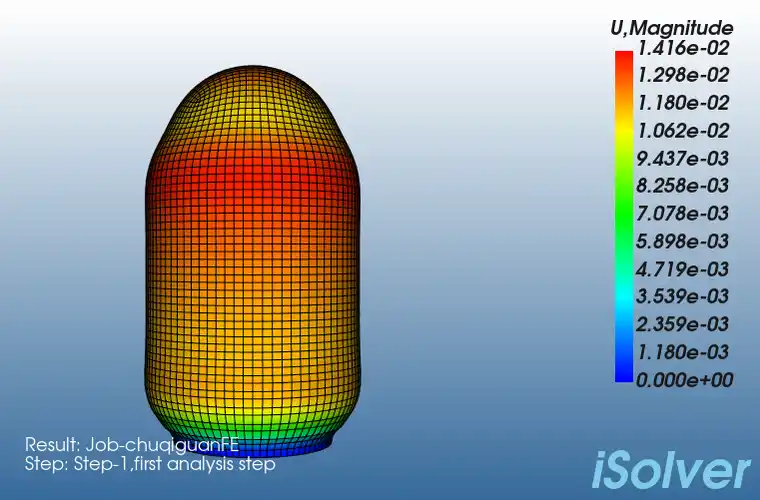

【iSolver案例分享30】压力容器受力分析的图12

a)  iSolver 求解位移视图1

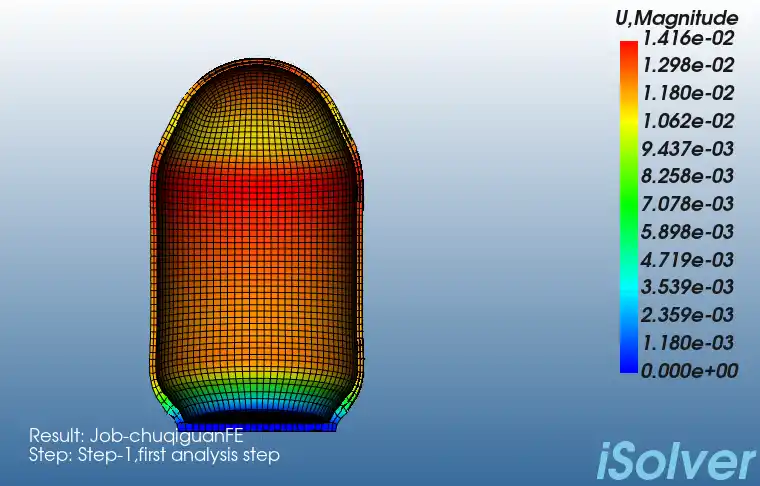

【iSolver案例分享30】压力容器受力分析的图13

b)  iSolver 求解位移视图2

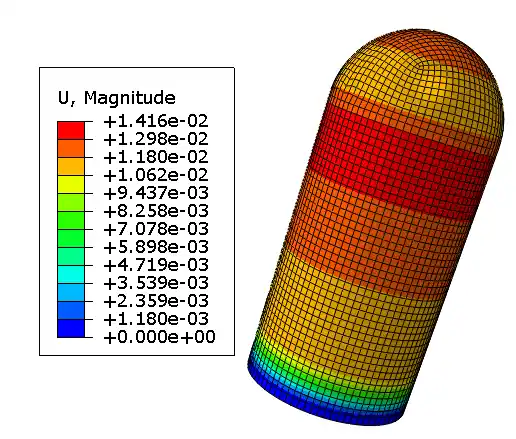

【iSolver案例分享30】压力容器受力分析的图14

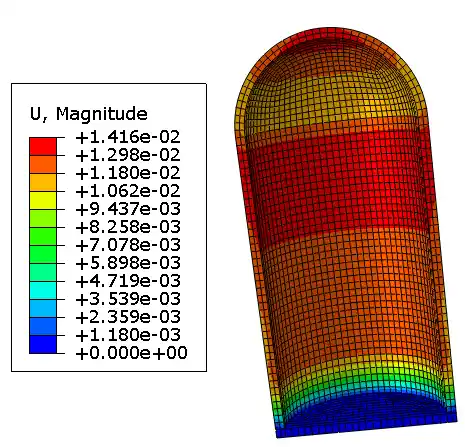

c)  ABAQUS 求解位移视图1

【iSolver案例分享30】压力容器受力分析的图15

d)  ABAQUS 求解位移视图2



4. 结果对比总表

由以上结果云图分析可知,iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好,应力应变的最值发生位置一致,具体数值分析见下表。

iSolverABAQUS
应力1.775E21.775E2
应变8.540E-48.540E-4
位移1.416E-21.416E-2
