iSolver案例:圆柱建模及静力分析分享

1 引言

iSolver为一个完全自主的通用结构有限元软件,对标国际主流结构CAE商业软件Abaqus、Ansys、Nastran,支持结构分析的常用功能,线性及材料非线性的精度和Abaqus没有误差,效率和Abaqus相当, iSolver自带友好的三维可视化前后处理界面,也可作为一个轻量化插件集成到Abaqus/FEMAP或者自主软件中。

静力分析用来分析结构在给定静力载荷作用下的响应。一般情况下,比较关注的往往是结构的位移、约束反力、应力以及应变等参数。

iSolver可支持结构的静力分析,本文以自主化圆柱建模及静力分析的整个流程为例,将iSolver、Abaqus进行对比,可发现iSolver静力计算结果和abaqus完全一致

2 建模和网格划分

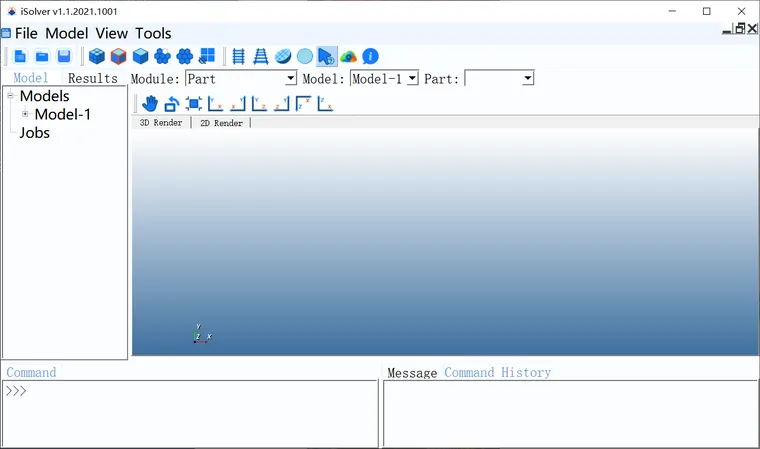

打开iSolver软件,界面如下:


图 1 iSolver界面



在Part模块创建一个新部件。


图 2 创建Part



然后我们在空Part上创建一个圆柱,如下图所示输入相关几何参数。


图 3 创建圆柱



切换到Mesh模块进行整体网格划分。


图 4 网格划分

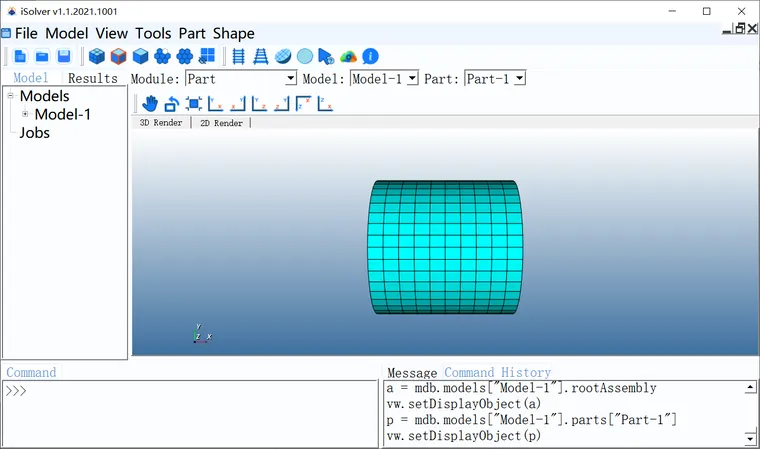

网格划分以后模型如下所示。


图 5 网格模型



3 物理属性设置

首先进行材料设置:创建材料,设置钢的密度7800,杨氏量为2.1e11,泊松比0.3。



图 6 设置材料



创建单元对象用作属性添加。


图 7 创建单元集合

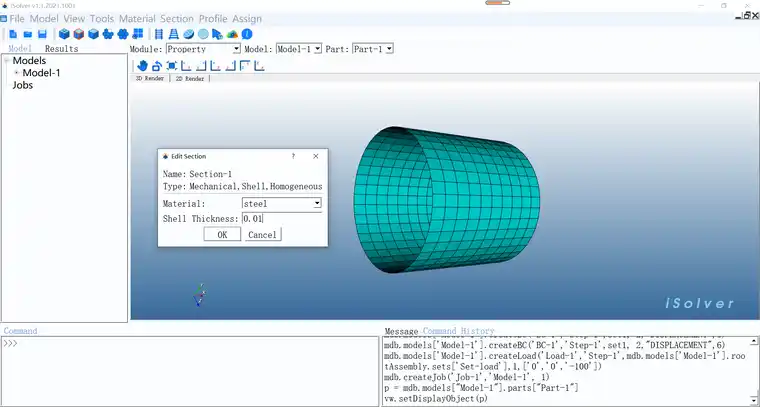

创建壳属性,添加壳的厚度为0.01,材料为之前创建的steel。


图 8 创建属性



将属性附加到模型中


图 9 添加属性

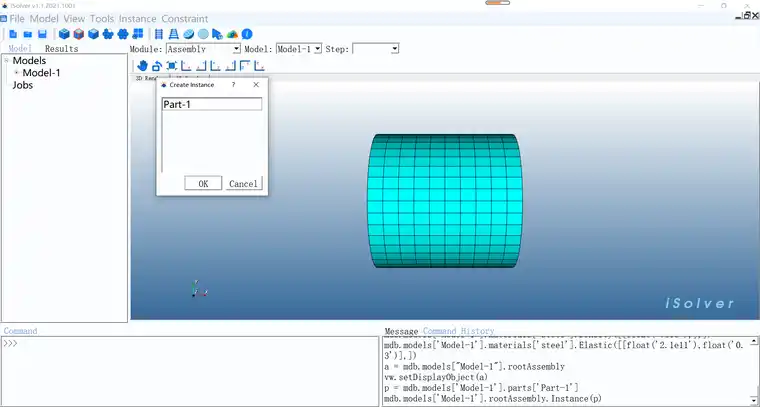

创建装配体。


图 10 创建装配体



设置分析步为静力分析:


图 11 设置静力分析步

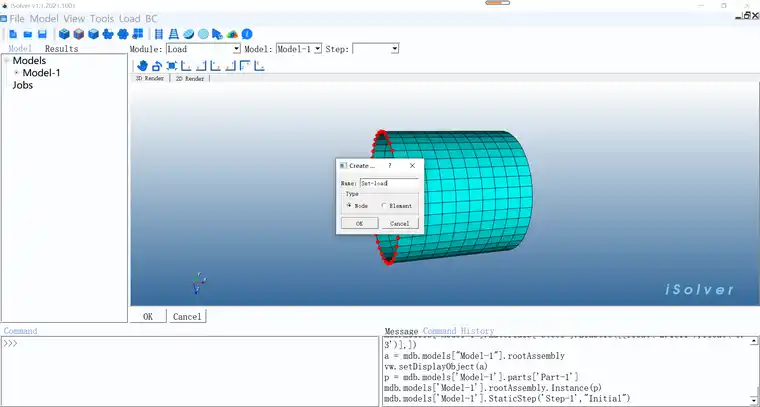

创建约束区域和施加载荷区域。


【iSolver案例分享21】自主化圆柱建模及静力分析的图27


图 12 创建集合

创建固支约束。


图 13固支约束

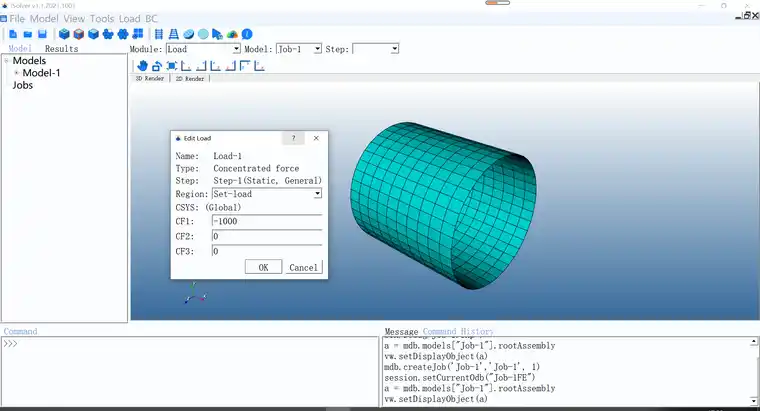

创建载荷,沿着X轴负方向输入大小为1000的载荷力。


图 14 创建载荷

4 计算

在iSolver中创建Job。


图 15 创建Job

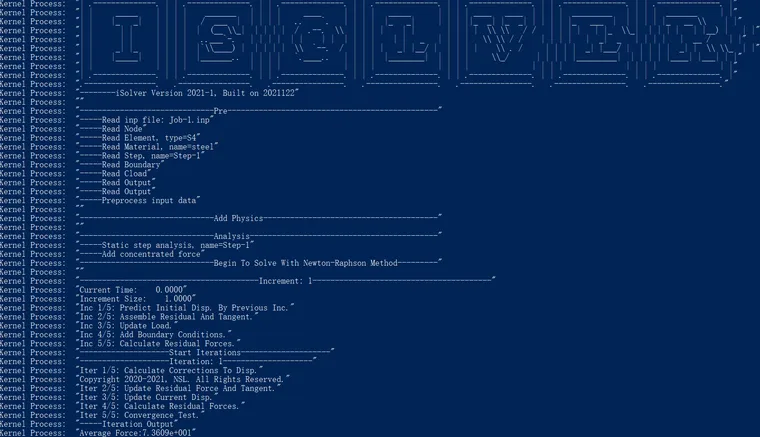

提交任务后采用iSolver求解器进行计算:


图 16 求解器后台分析



5 后处理

计算完后自动导入求解器结果查看:

X方向位移为6.06e-06


图 17 位移



Mises应力结果为1.32e+05。


图 18 应力



6 Abaqus求解

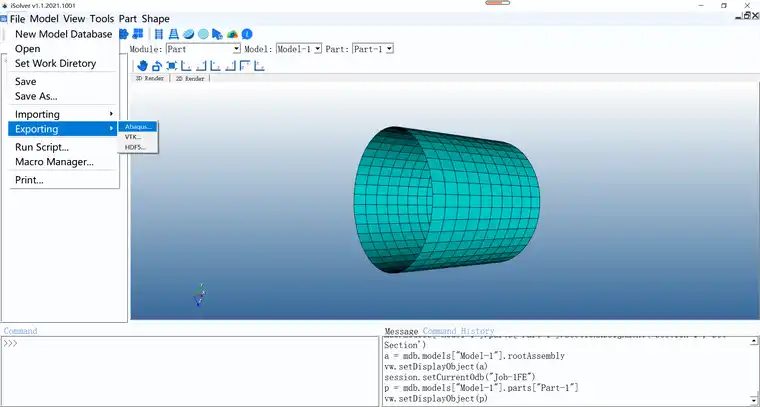

iSolver支持导出模型到Abaqus的inp文件:


图 19 iSolver导出inp



在Abaqus中导入该inp模型文件。


图 20 Abaqus导入模型


由于iSolver中的属性可以无损转换到Abaqus模型,在Abaqus无须任何设置,直接提交计算。


图 21 Abaqus提交计算

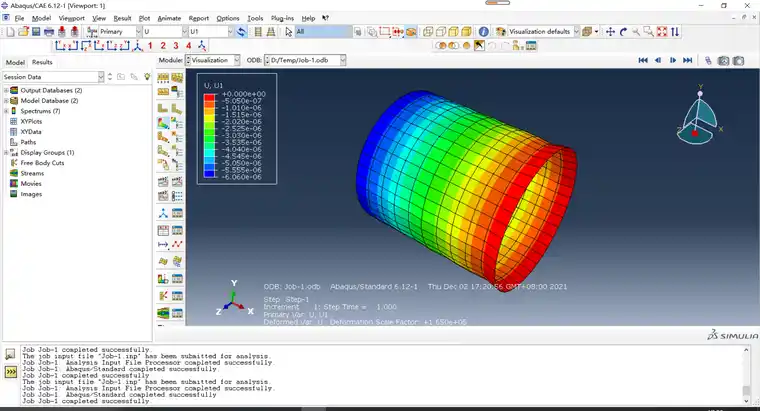

得到AbaqusX方向位移为6.060e-06。


图 22 AbaqusX方向位移


Mises应力结果为1.323e+05,和iSolver没有误差。


图 23 Abaqus应力

7 iSolver/Abaqus结果对比

方法X位移应力
iSolver6.06e-061.32e+05
Abaqus6.06e-061.323e+05

8 软件免费下载地址

iSolver为免费软件,且无license限制,最新版免费下载地址如下:https://www.jishulink.com/content/post/337351
