iSolver案例分享:人工脊柱受压性能分析

1. 引言:

iSolver为一个完全自主的面向工程应用的通用结构有限元软件,对标Nastran、Ansys、Abaqus设计和实现,具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件,精度和Abaqus一致。本文以人工脊柱受压分析为例,演示iSolver的分析流程,并将iSolver和Abaqus计算结果进行对比。


2. 模型背景

该模型为3维模型,模拟人工脊柱的受压情况。脊柱材料为医用的不锈钢,密度为7.85g/cm3,弹性模量为215GPa,泊松比为0.28。人工脊柱非均匀表面所受荷载为10kPa。


3. 建模

模型如下:

【iSolver案例分享36】人工脊柱受压分析的图1

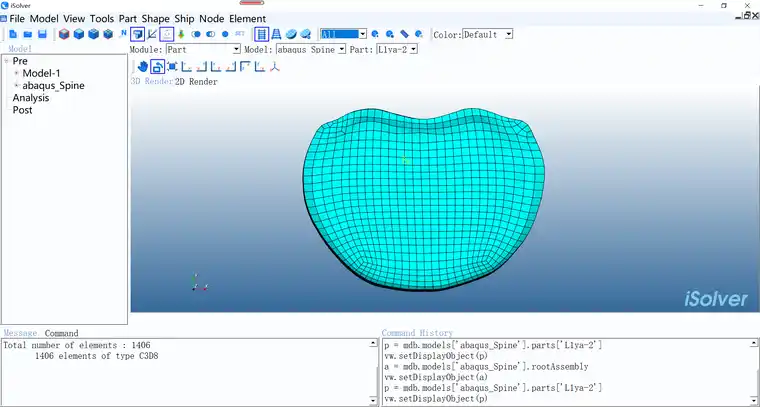

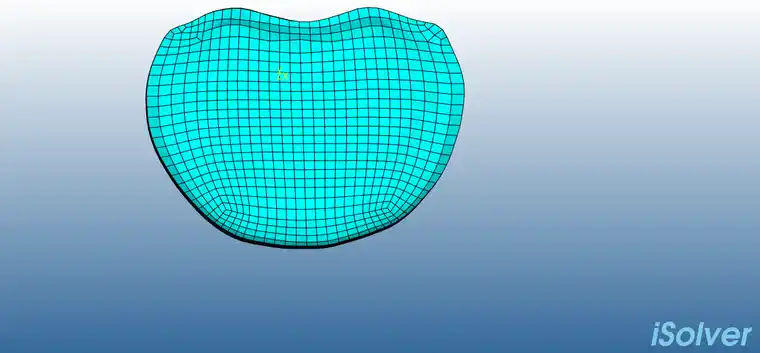

模型网格划分C3D8单元:

【iSolver案例分享36】人工脊柱受压分析的图2



材料属性如下:

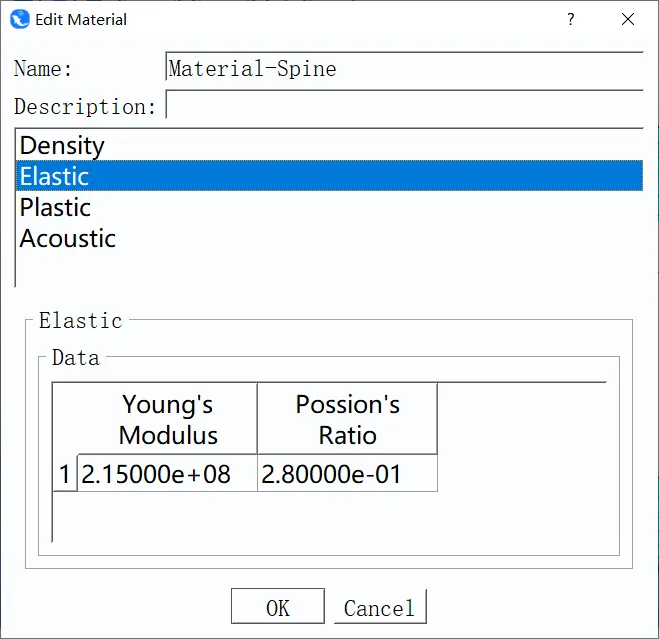

【iSolver案例分享36】人工脊柱受压分析的图3

【iSolver案例分享36】人工脊柱受压分析的图4

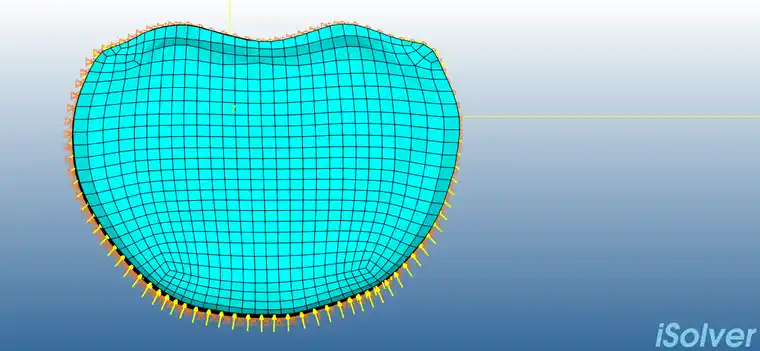

边界条件:

【iSolver案例分享36】人工脊柱受压分析的图5



4. 结果对比


1) 应力


a) 视图1

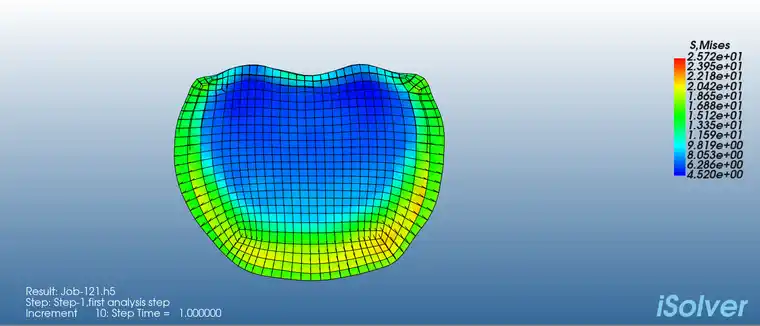

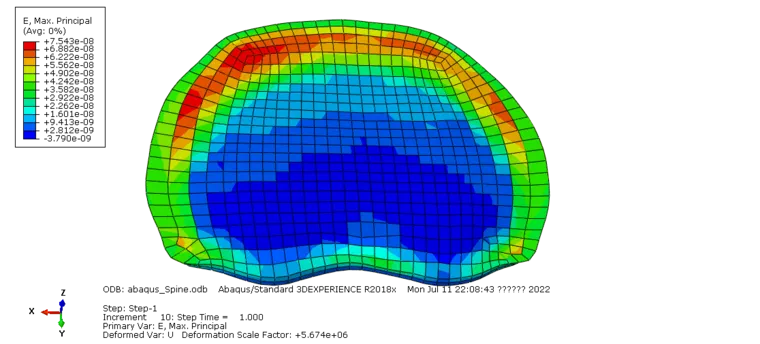

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图6



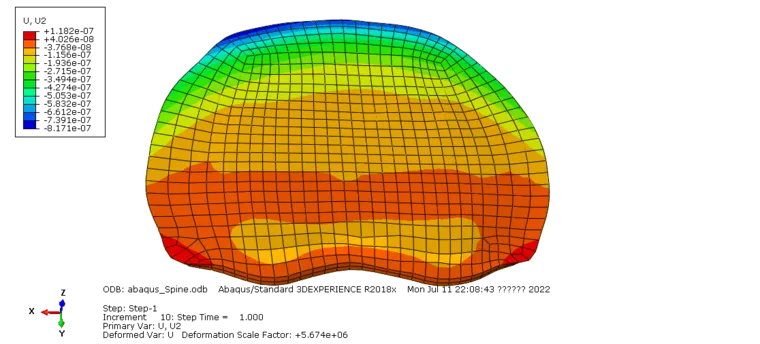

Abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图7




2) 应变

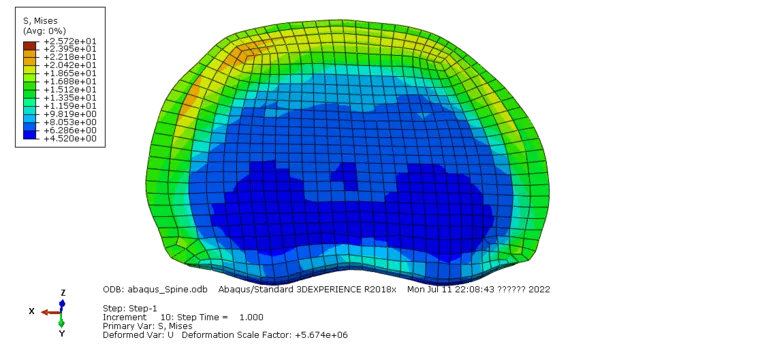

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图8



Abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图9



3) 位移


a) 视图1

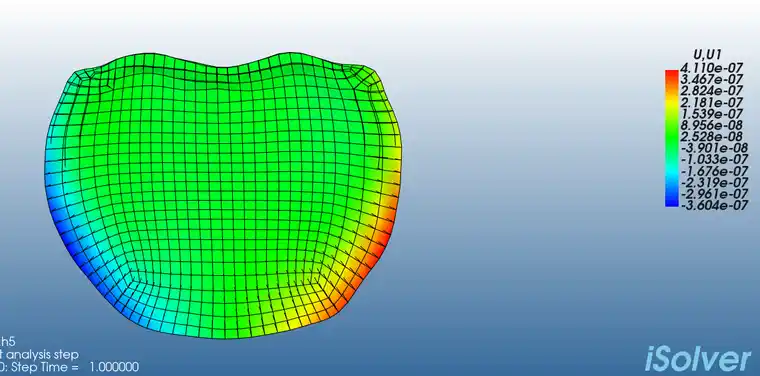

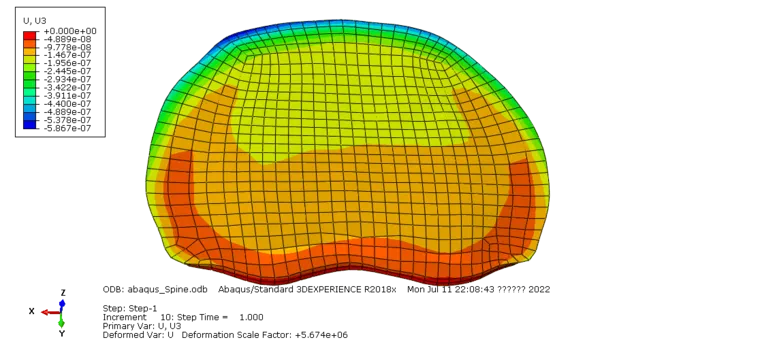

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图10



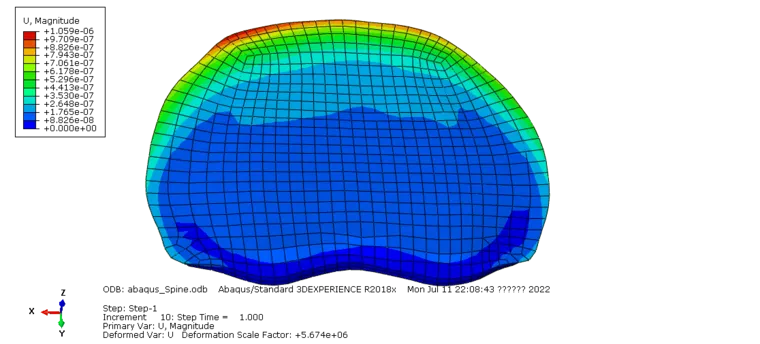

Abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图11




b) 视图2

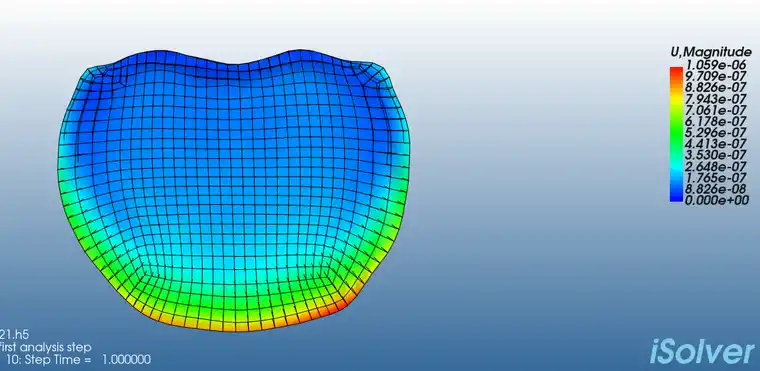

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图12


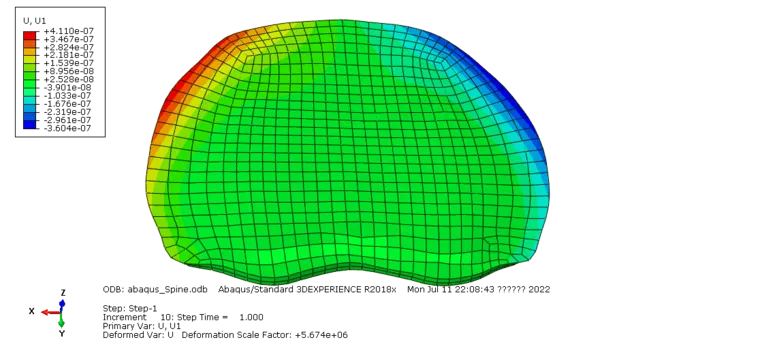

abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图13



c) 视图3

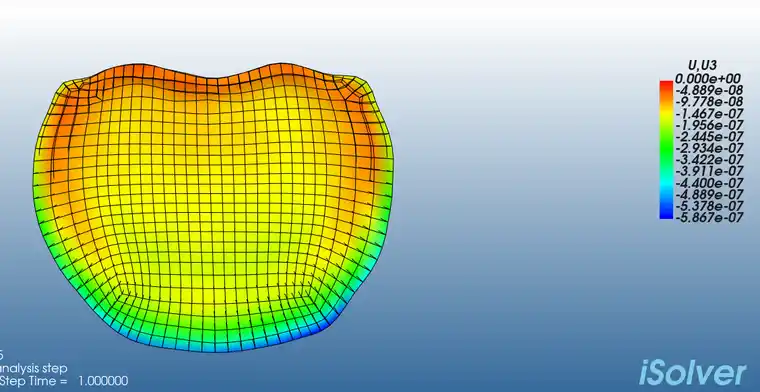

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图14



abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图15



d) 视图4

iSolver结果:

【iSolver案例分享36】人工脊柱受压分析的图16


abaqus结果:

【iSolver案例分享36】人工脊柱受压分析的图17



5. 结果对比总表如下

由以上结果云图分析可知,iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好,应力应变的最值发生位置一致,具体数值分析见下表。

iSolverABAQUS
总应力2.572e+012.572e+01
总应变7.543e-087.543e-08
总位移U1.059e-061.059e-06
位移U14.110e-074.110e-07
位移U28.171e-78.171e-7
位移U35.867e-75.867e-7
