iSolver案例:轨道客车车体模态分析实践

1.引言

iSolver为一个完全自主的面向工程应用的通用结构有限元软件,对标Nastran、Ansys、Abaqus设计和实现,具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件,精度和Abaqus一致。本文以轨道客车车体模态分析为例,演示iSolver的分析流程,并将iSolver和Abaqus计算结果进行对比。

2.案例背景

振动模态是弹性结构固有的整体特性。通过对轨道客车车体进行模态分析,可以得到车体固有频率和相应的振型,避免车体的共振(尤其是车体与转向架之间)引发灾难性的后果。

3.有限元模型介绍

整车模型主要采用壳单元模拟,主要设备(如空调、变流器等)采用质量点模拟,设备与车体的连接通过MPC约束模拟。模型共包括壳单元1222916个,质量单元6个。

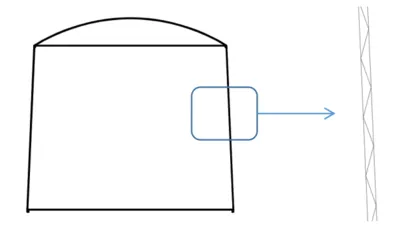

车体断面图如下:


整车有限元模型如下:

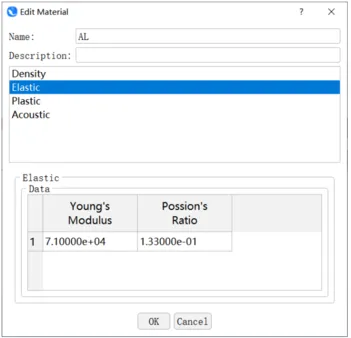

车体采用铝合金材料,材料属性设置如下:



采用Lanczos算法计算频率值从1-100Hz的前10阶模态,分析步设置如下:


4.结果对比

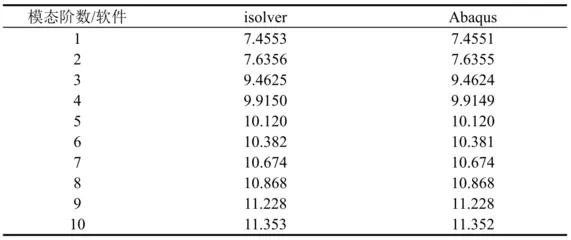

基于Abaqus软件采用相同算法计算1-100Hz频率中前10阶模态,并将其与isolver计算结果进行对比:



isolver和abaqus计算得到的前5阶模态的位移云图如下:

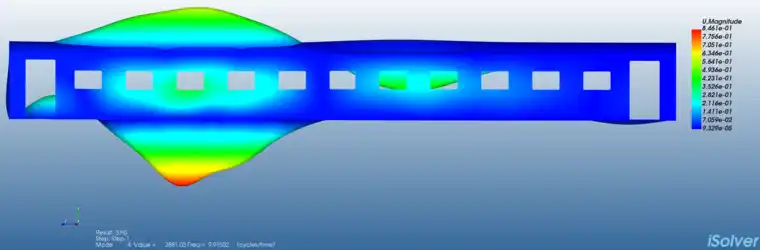

isolver位移云图(1阶模态)

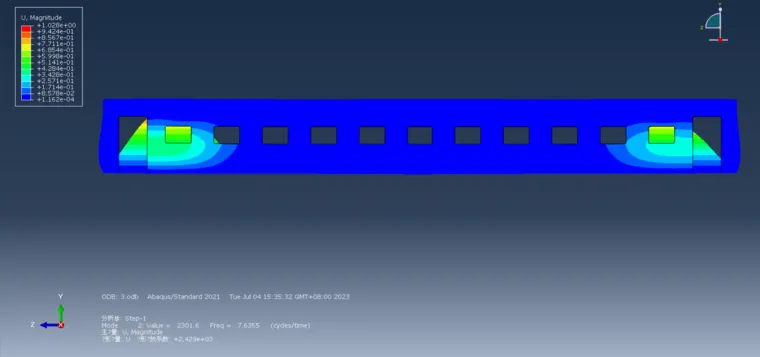

Abaqus位移云图(1阶模态)

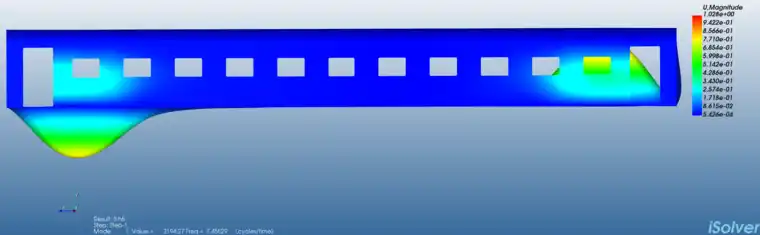

isolver位移云图(2阶模态)

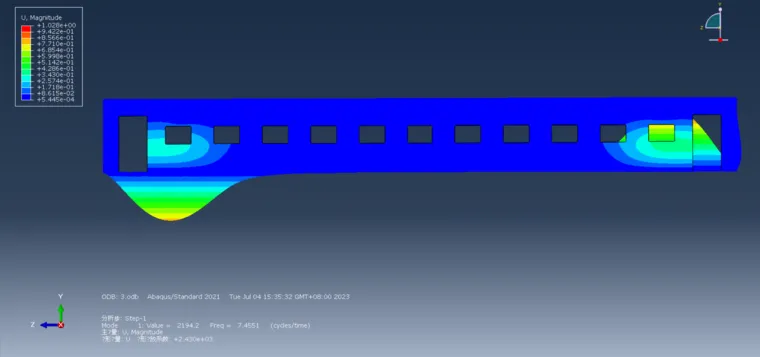

Abaqus位移云图(2阶模态)

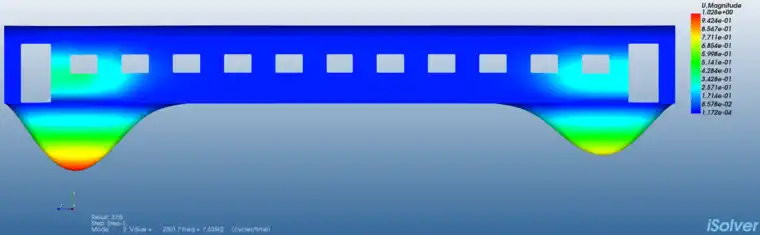

isolver位移云图(3阶模态)


Abaqus位移云图(3阶模态)


isolver位移云图(4阶模态)


Abaqus位移云图(4阶模态)

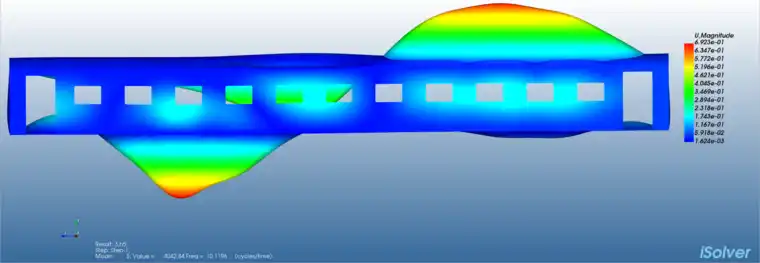

isolver位移云图(5阶模态)

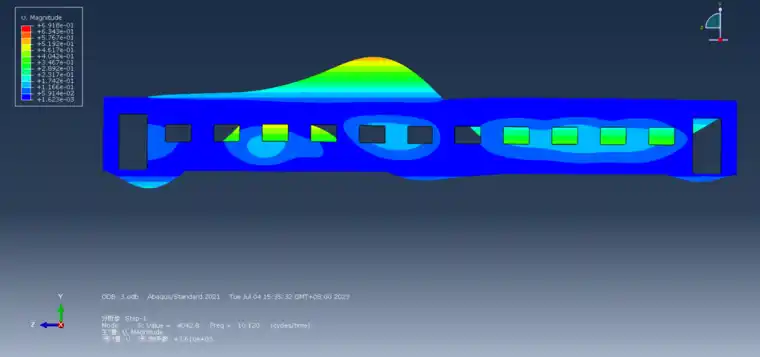

Abaqus位移云图(5阶模态)

5.iSolver免费下载

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351
