iSolver案例:壳单元几何非线性校核Benchmark

iSolver为一个完全自主的面向工程应用的通用结构CAE软件,对标Nastran/Ansys/Abaqus,以结构有限元分析为核心,具有静力、模态、稳态、瞬态、非线性、多物理场等常用分析类型,兼容商软模型接口,精度和商软完全一致,并支持基于Python及C++的二次开发,快速集成客户自研算法和分析流程,帮助客户实现自研程序的商业化包装和推广,可用于航天、航空、船舶、汽车、机械、电子等各个领域。

本帖列举了参考文献【1】中所有的8个有限元几何非线性壳的标准BenchMark算例,对比iSolver、商软Abaqus及解析解的精度,用以验证iSolver软件对壳单元的几何非线性求解性能,可iSolver软件与abaqus软件计算结果高度一致,所有模型和Abaqus误差都在0.3%内。

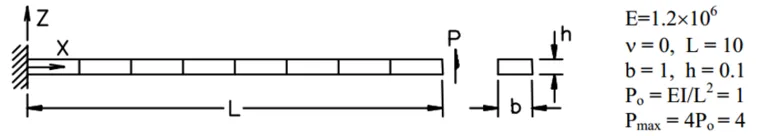

1.     Cantilever subjected to end shear force

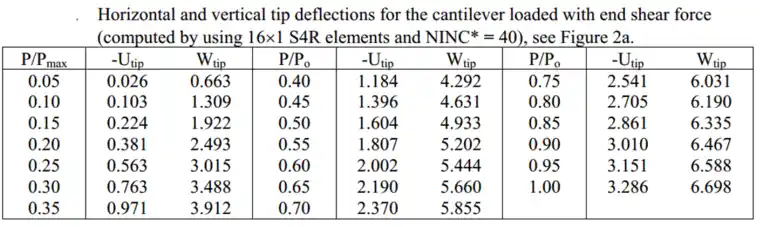

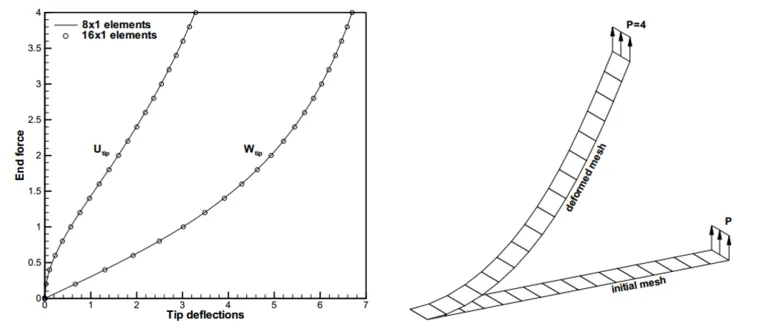

1)文献测试算例及计算结果如下


算例描述:



计算结果



2)iSolver与abaqus计算结果对比:

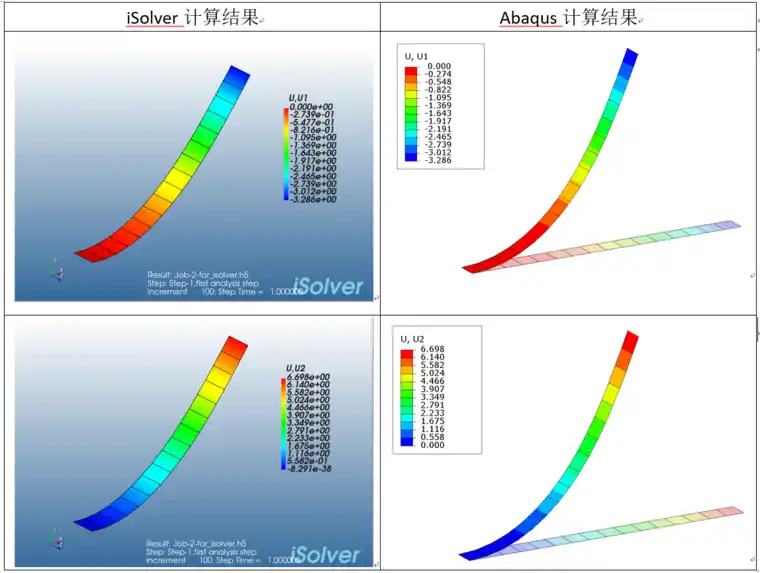

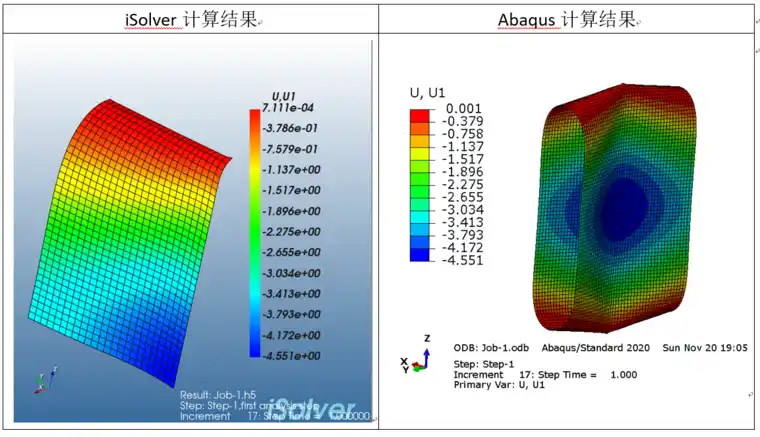

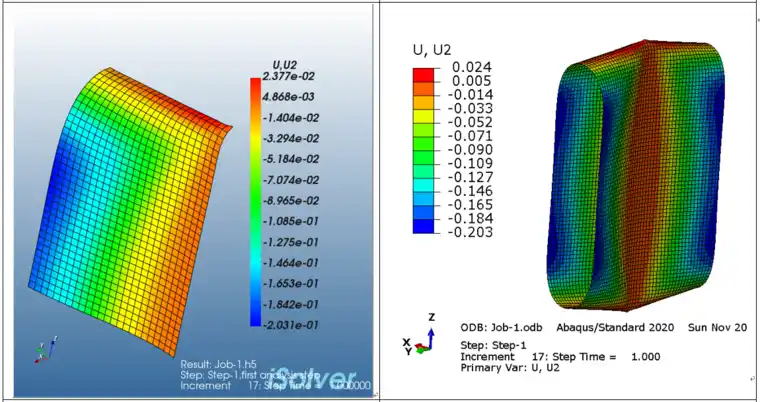

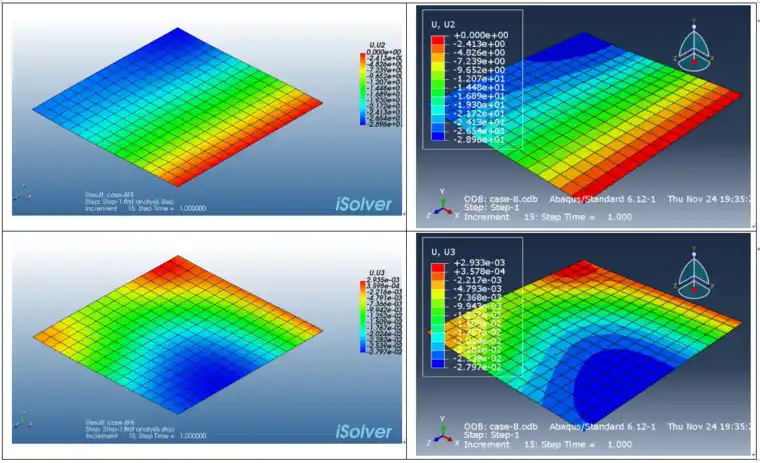

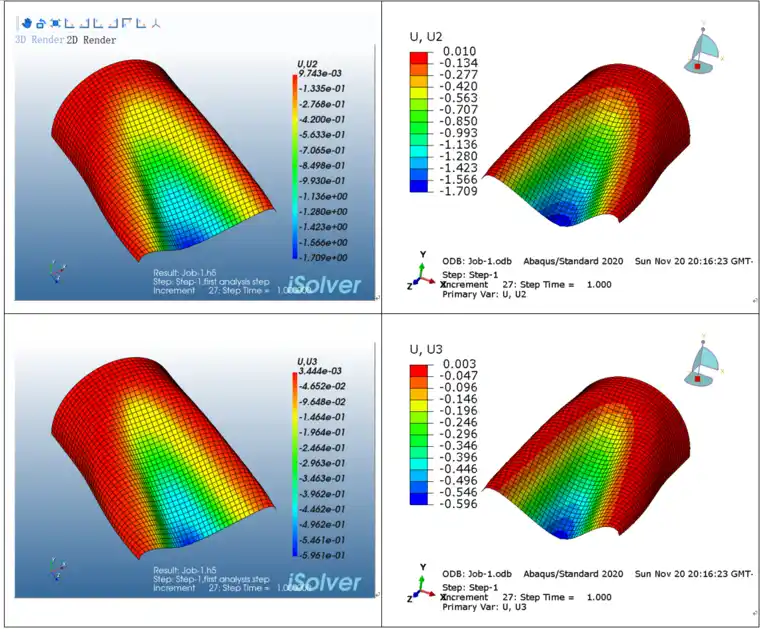

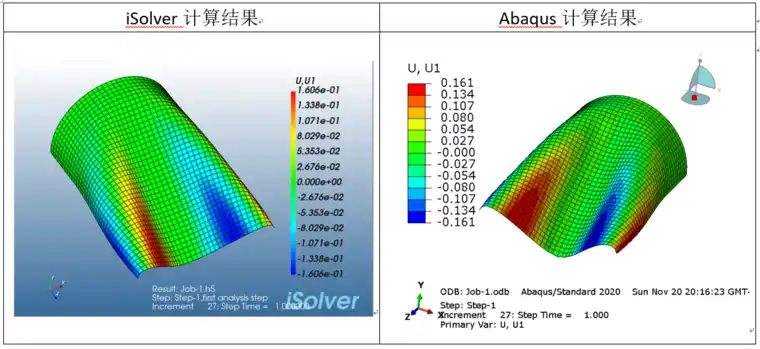

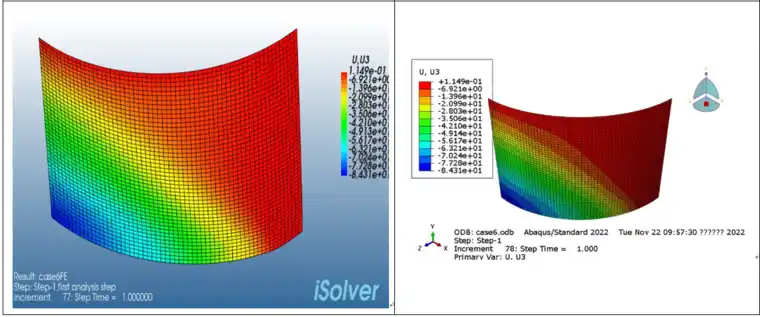

a.最终云图对比:

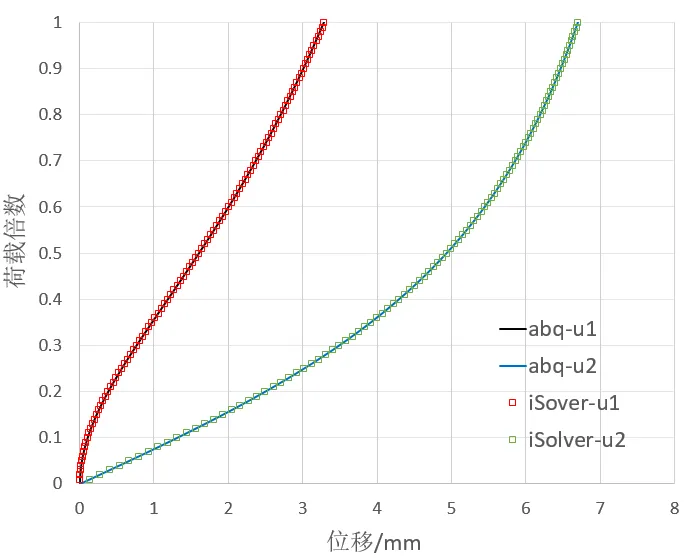

b.荷载-位移曲线对比




c.iSolver中动画如下:


2.     Cantilever subjected to End Moment

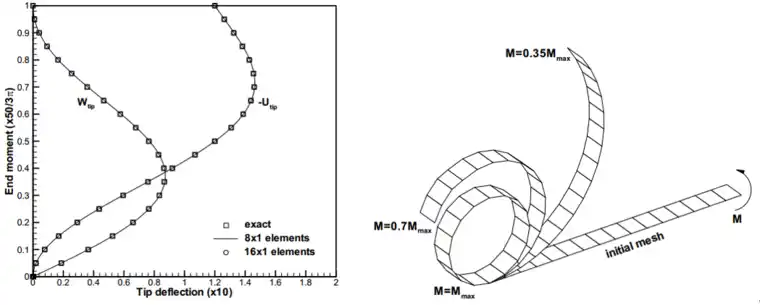

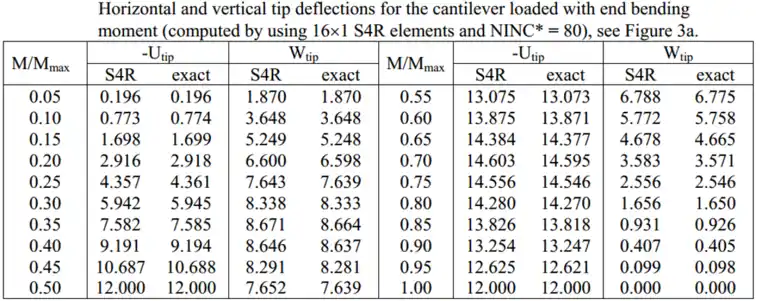

1)文献测试算例及计算结果如下

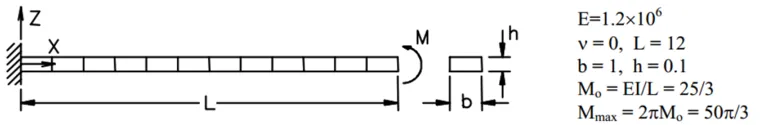

算例描述:



计算结果:




2)iSolver与abaqus计算结果对比:

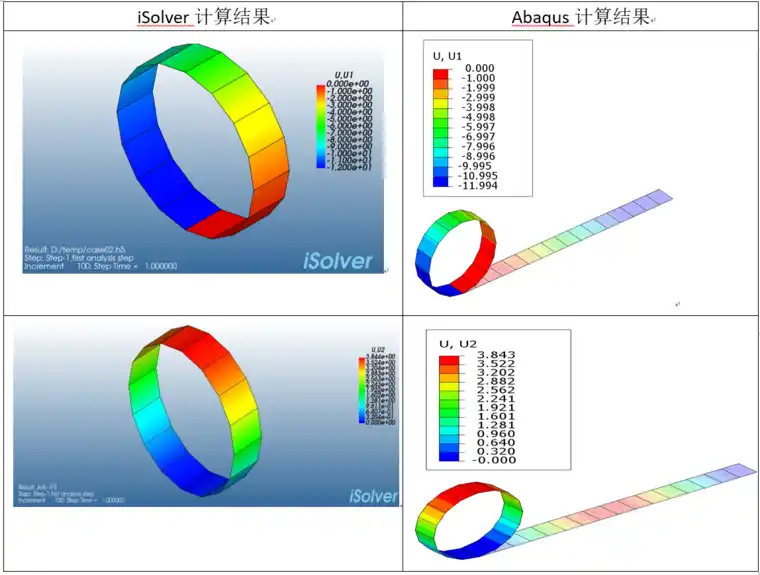

a.最终云图对比:

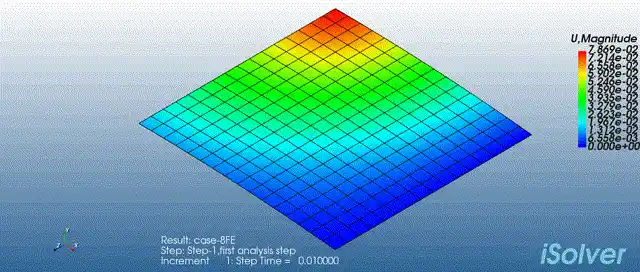

b.iSolver中动画如下:

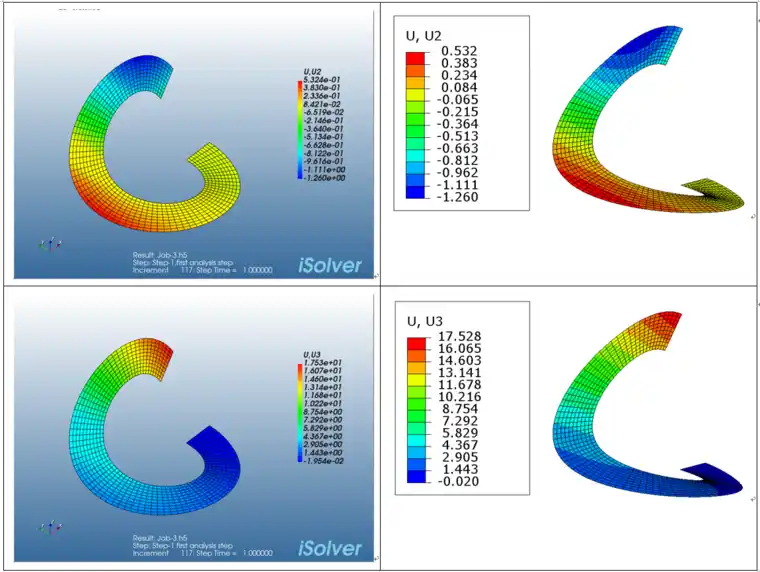

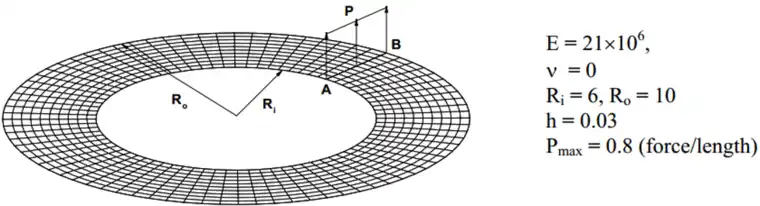

3.     Slit Annular Plate subjected to Lifting Line Force

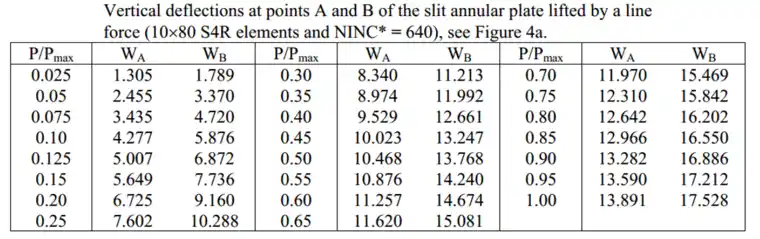

1)文献测试算例及计算结果如下

算例描述:

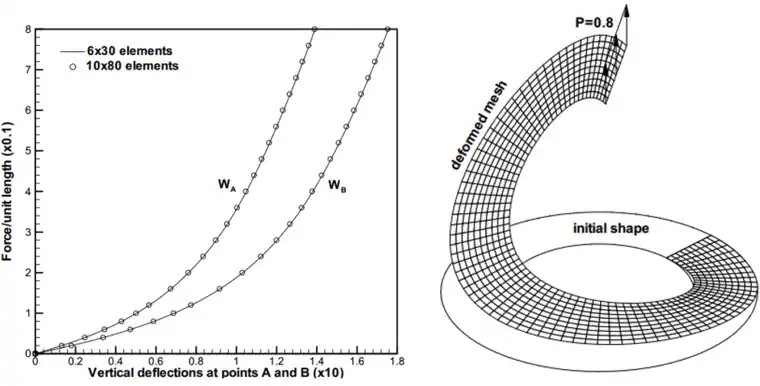

计算结果:





2)iSolver与abaqus计算结果对比:

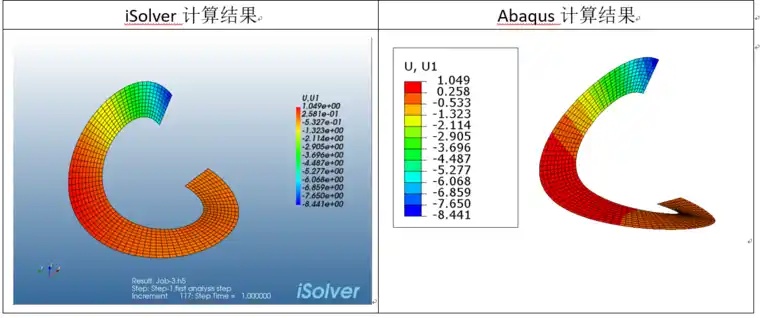

a.最终云图对比:





b.iSolver中动画如下:


4.     Hemispherical Shell subjected to Alternating Radial Forces

1)文献测试算例及计算结果如下:

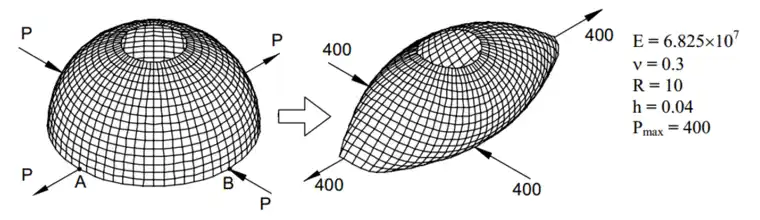

算例描述:

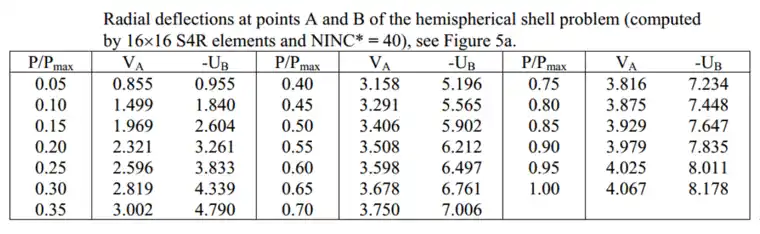

计算结果





2)iSolver与abaqus计算结果对比:

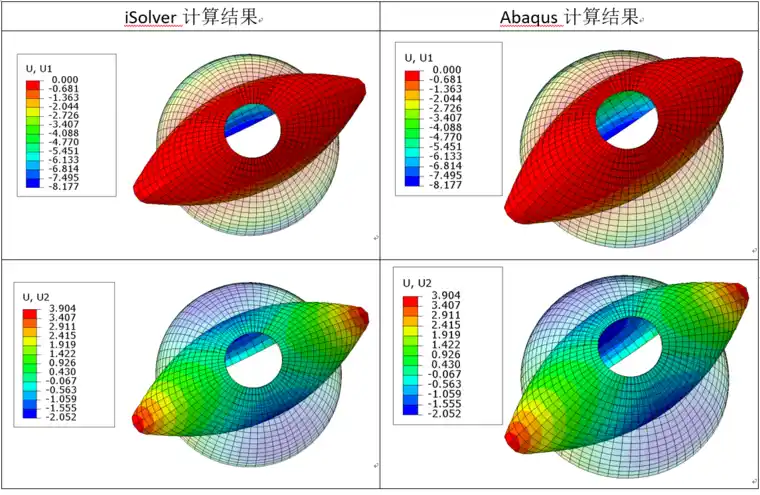

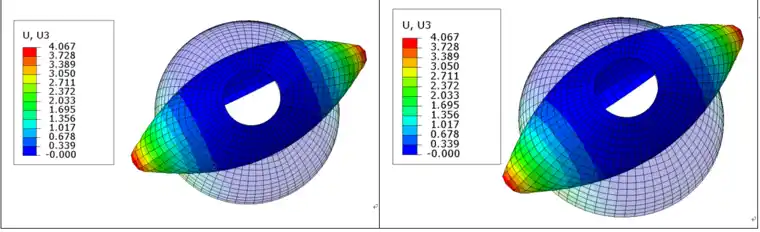

a.最终云图对比:





b.iSolver中动画如下:


5.     Pullout of an Open-Ended Cylindrical Shell

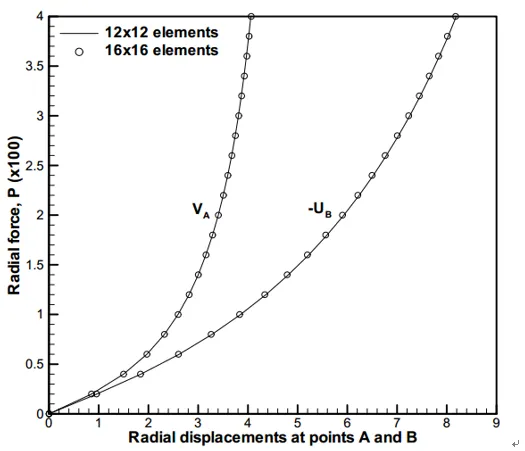

1)文献测试算例及计算结果如下:

算例描述:

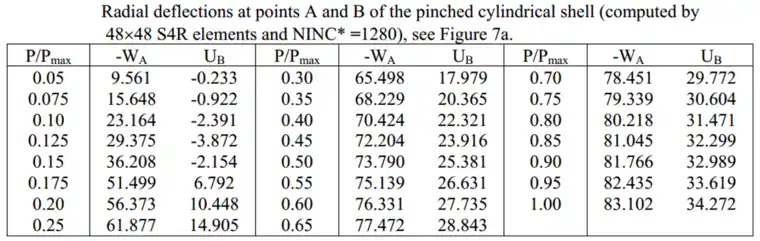

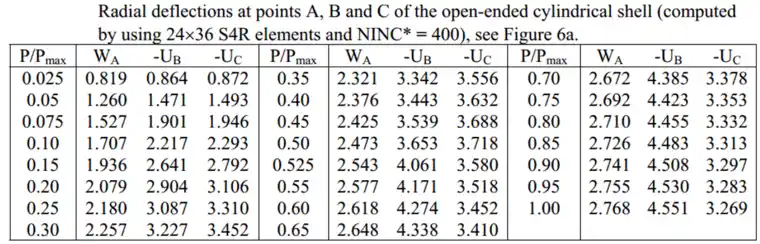

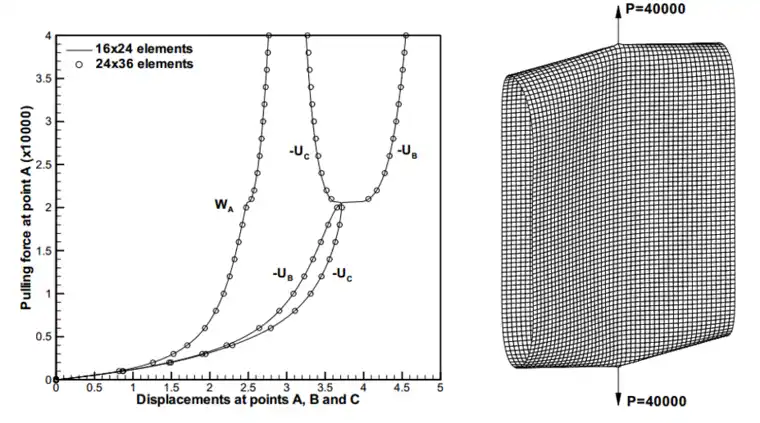

计算结果





2)iSolver与abaqus计算结果对比:

a.最终云图对比:






b.iSolver中动画如下:

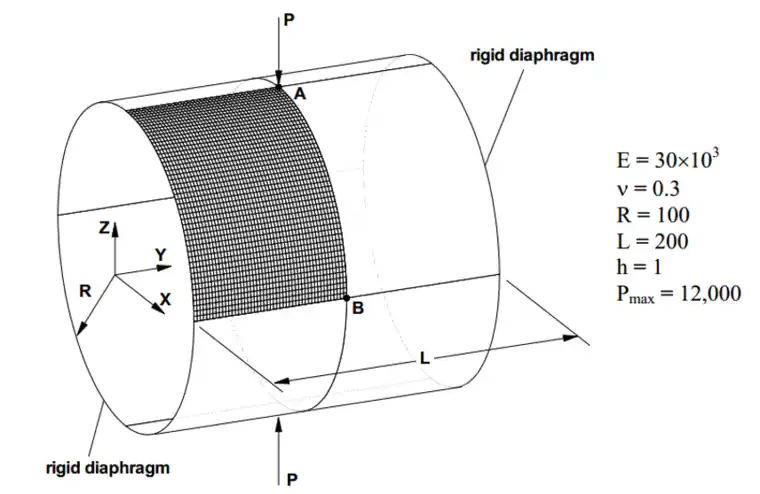

6.     Pinched Cylindrical Shell mounted over Rigid Diaphragms

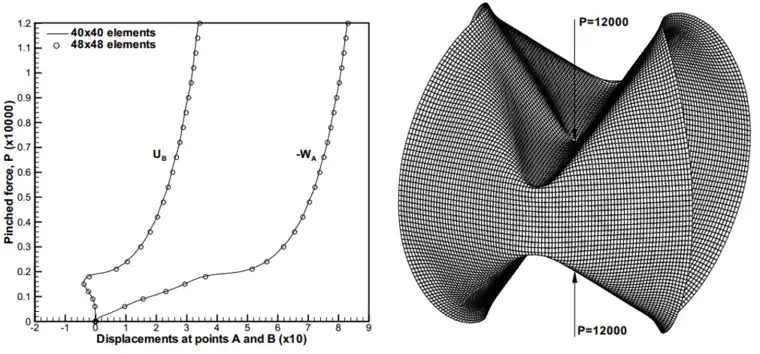

1)文献测试算例及计算结果如下:

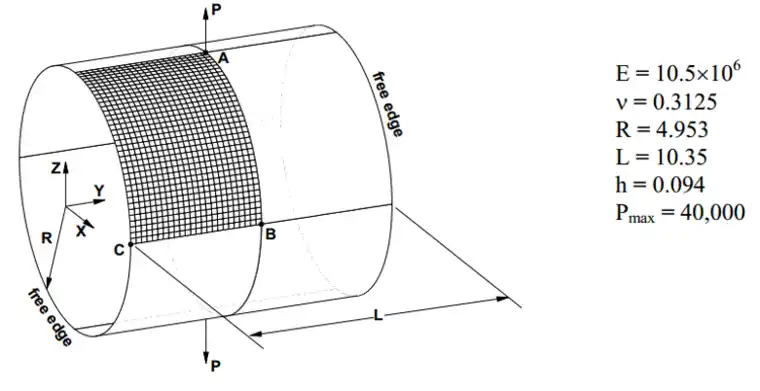

算例描述:


计算结果:





2)iSolver与abaqus计算结果对比:

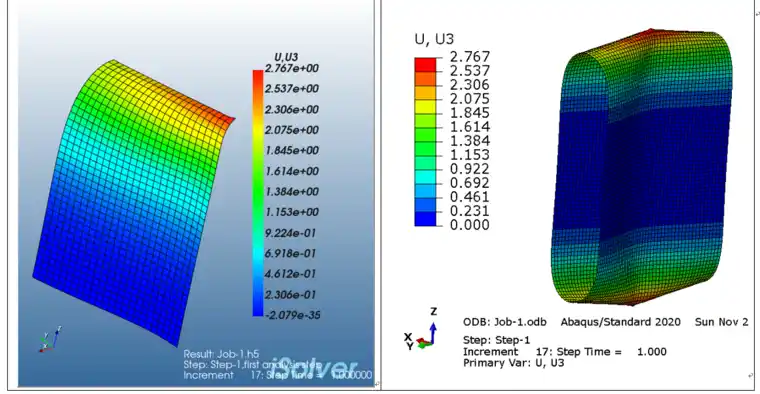

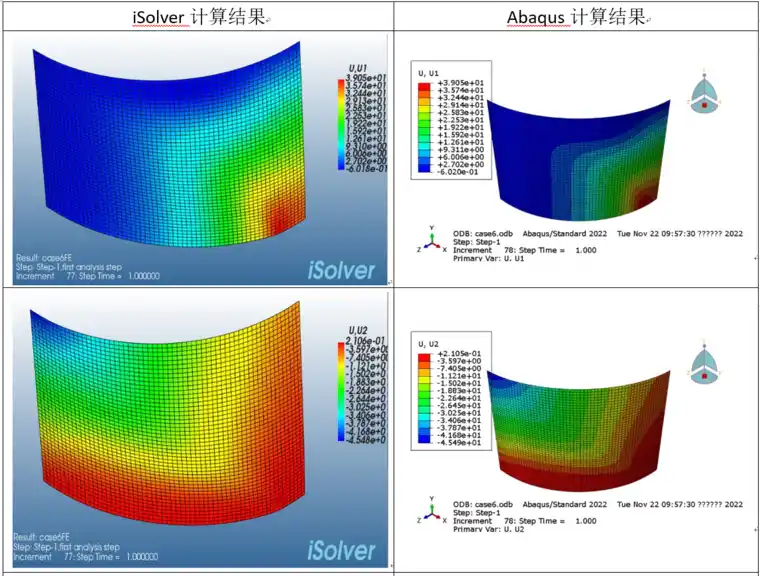

a.最终云图对比:





b.iSolver中动画如下:

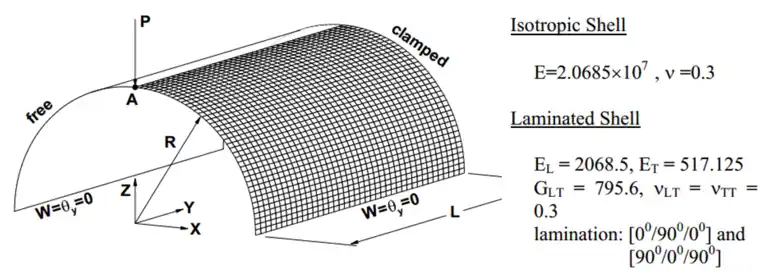

7.     Pinched Semi-Cylindrical Isotropic and Laminated Shells

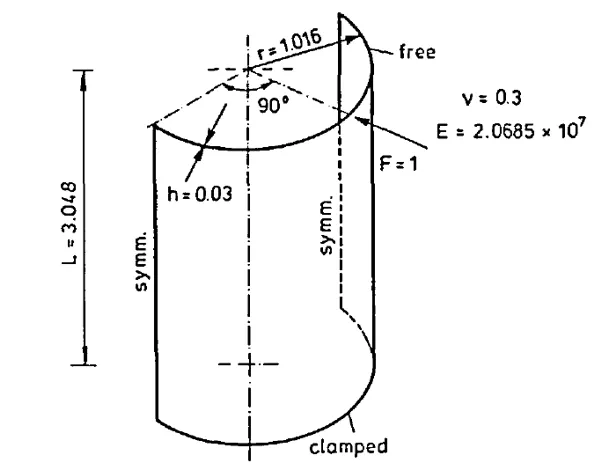

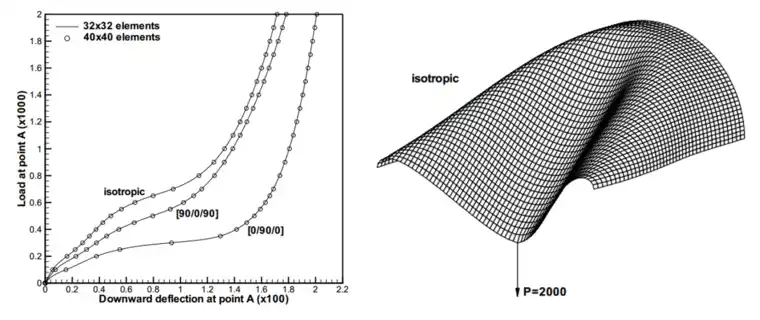

1)文献测试算例及计算结果如下:

算例描述:





计算结果:





2)iSolver与abaqus计算结果对比(只计算各向同性弹性本构):

a.最终云图对比:

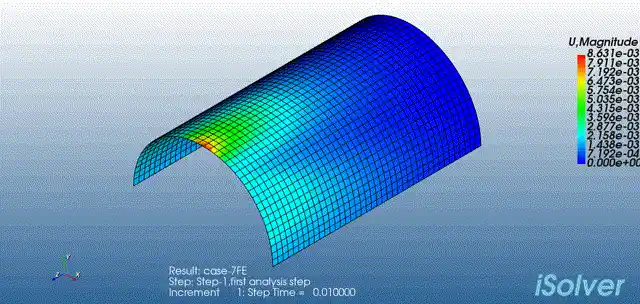

b.iSolver中动画如下:


8.     Hinged Cylindrical Isotropic and Laminated Roofs

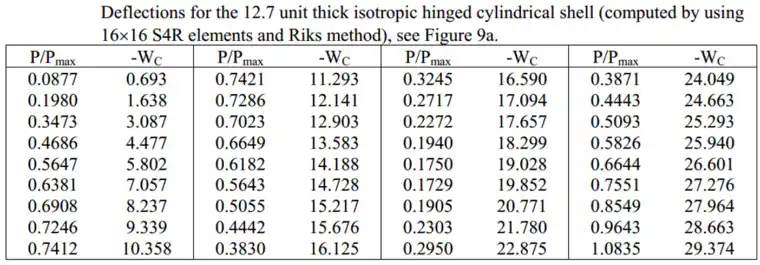

1)文献测试算例及计算结果如下:

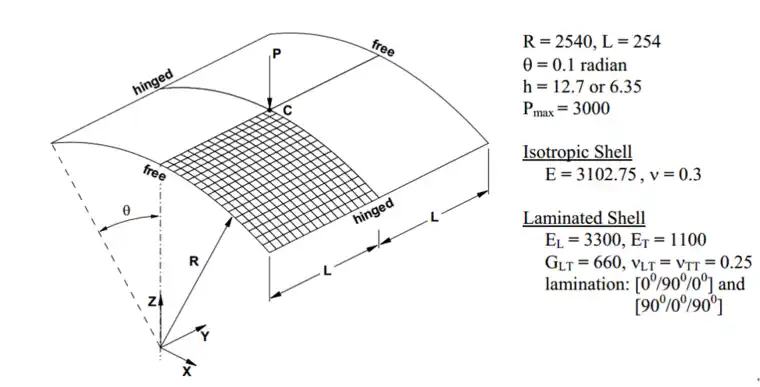

算例描述:

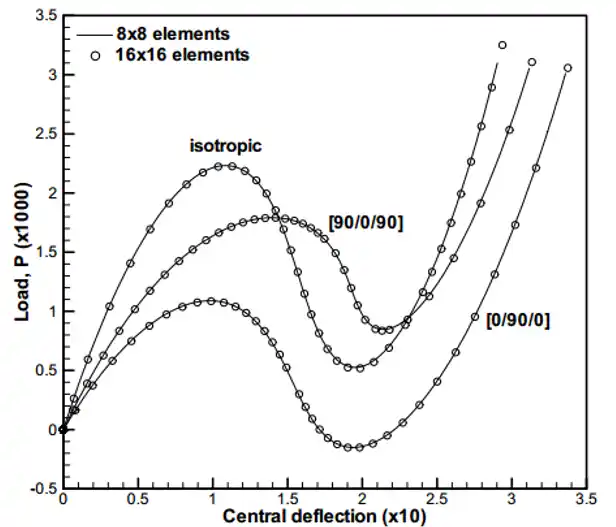

计算结果:



(2)iSolver与abaqus计算结果对比(只计算各向同性弹性本构):

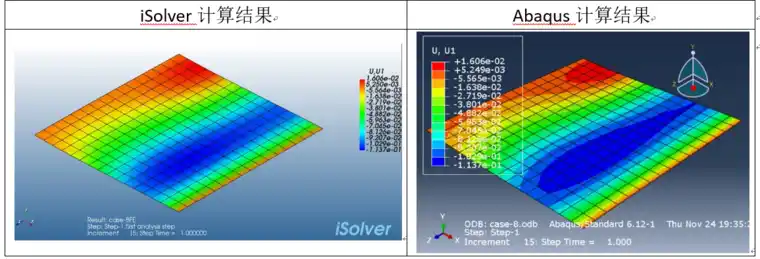

a.最终云图对比:



b.iSolver中动画如下:


8.     总结

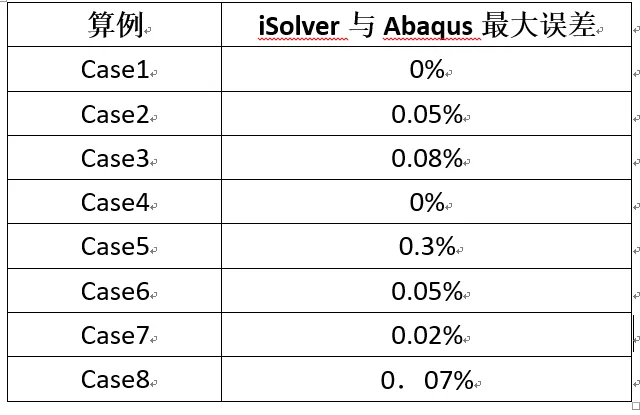

各算例iSolver与Abaqus计算结果差异总结如下,由对比可知,在本次考核的所有算例中,iSolver软件与abaqus软件计算结果高度一致,所有模型和Abaqus误差都在0.3%内。


10.     iSolver免费下载地址

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351
