案例分享：多肋保护框的受力分析过程

1. 引言：

iSolver为一个完全自主的面向工程应用的通用结构有限元软件，对标Nastran、Ansys、Abaqus设计和实现，具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件，精度和商软误差<0.1%。本文以多肋保护框受力分析为例，演示iSolver的分析流程，并将iSolver和Abaqus计算结果进行对比。

2. 模型背景

此案例为某型多肋保护框的静力学分析，分析对象为不规则结构，为保证最大限度将模型划分为四边形网格，需要将模型进行适当切分。该多肋保护框结构材料为钢，其弹性模量为10000000，泊松比为0.3。

3. 建模

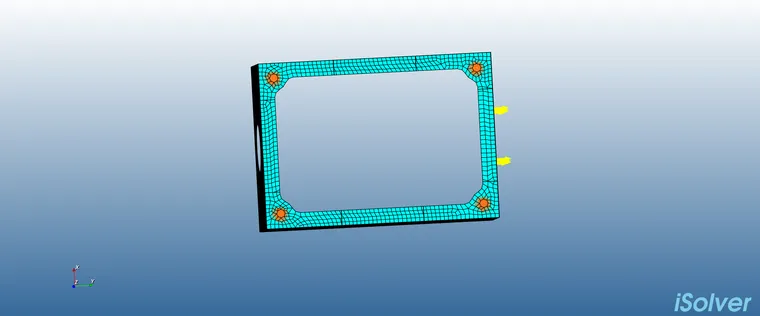

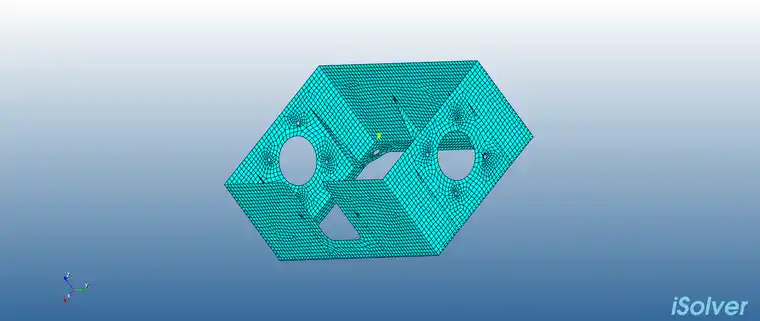

由于结构形式较为简单，为保证模型的求解精度和求解效率，整体采用四边形网格划分，单元类型选用板单元S4R，模型共划分为5156个单元。模型如下：

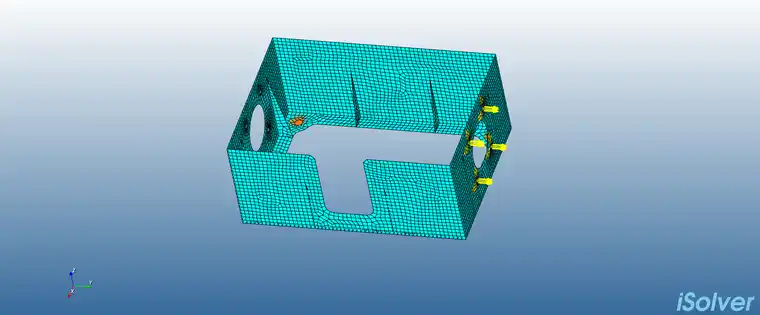

约束条件为模型底面孔约束六个自由度，载荷条件为模型螺栓孔施加94.46Pa的拉伸载荷。

4. 结果对比

1) 应力

a) 视图1（米塞斯应力）

iSolver结果：

Abaqus结果：

2) 总应变

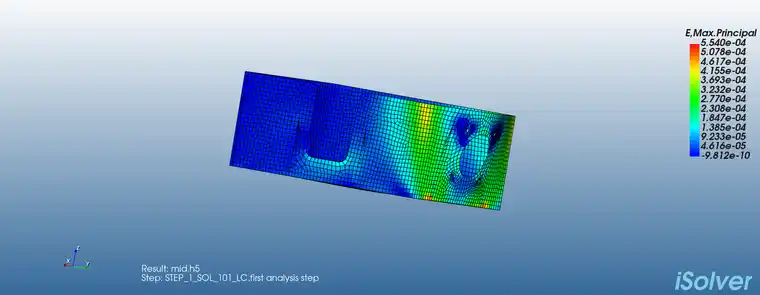

iSolver结果：

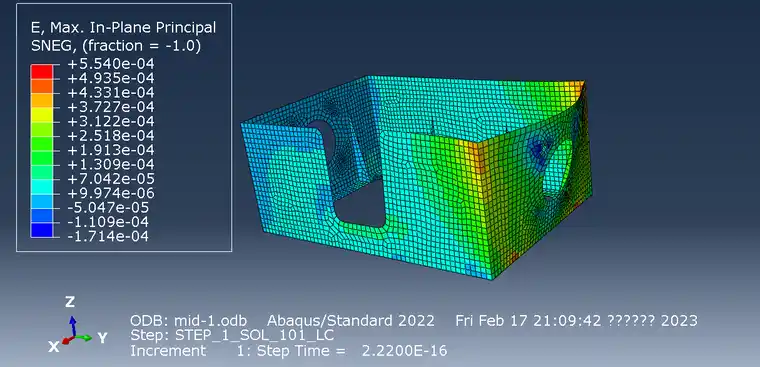

Abaqus结果：

3) 位移

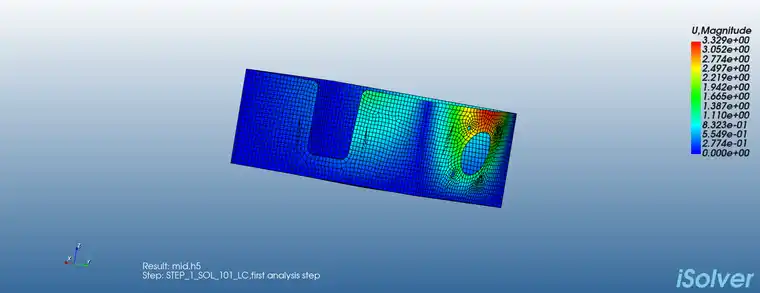

iSolver结果：

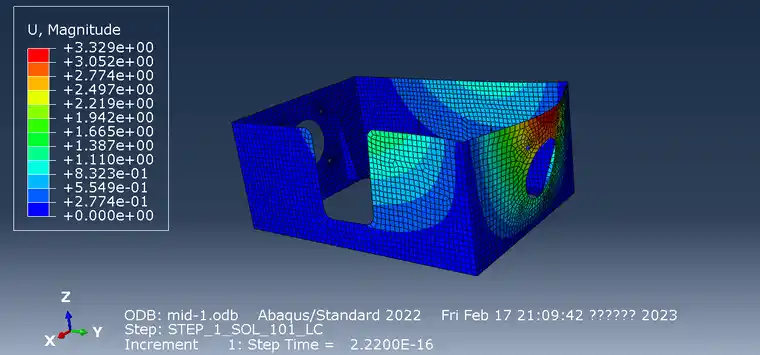

Abaqus结果：

5. 结果对比总表如下

由以上结果云图分析可知，iSolver和ABAQUS两个求解器对同一模型分析的结果同一性较好，应力应变的最值发生位置一致，具体数值分析见下表。

6. iSolver免费下载

iSolver为免费软件，且无license限制，最新版免费下载地址如下：

https://www.jishulink.com/content/post/337351

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
