瑞士兰德瓦瑟高架桥承压受力分析案例——iSolver应用

1. 模型背景

瑞士兰德瓦瑟高架桥风光绝美(见下图),整个桥身由砌筑整齐的岩石组成。模型将模拟该桥在均匀承压时的力学性能。

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图1

兰德瓦瑟高架桥(Landwasser Viaduct)


该模型为3维模型,材料的杨氏模量为13Gpa,泊松比为0.28。模拟的桥高55m,桥长135m,桥面宽为2m。桥一共模拟了5跨。

2. 建模

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图2

模型的网格划分


【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图3

模型底部固定,两侧固定,上部施加100kPa的均布荷载



3. 结果对比

1) 应力

米塞斯应力

iSolver结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图4

放大比例后的变形情况及应力分布

Abaqus结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图5

无放大比例的变形情况及应力分布


2) 总应变

iSolver结果:

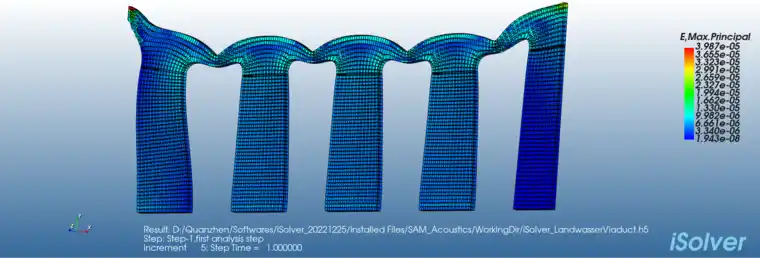

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图6

Abaqus结果:


【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图7

3) 位移

iSolver结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图8

Abaqus结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图9

4) 支座反力

iSolver结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图10

Abaqus结果:

【iSolver案例分享45】瑞士兰德瓦瑟高架桥承压受力分析的图11
