iSolver案例:桩靴(Spudcan)承压测试

1. 模型背景

该模型为3维模型,模拟海洋岩土工程中桩靴的承压测试。桩靴材料为钢材,密度为7.85,弹性模量为215GPa,泊松比为0.28。石油钻井平台的桩靴所受荷载为100kPa。



2. 建模

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图1

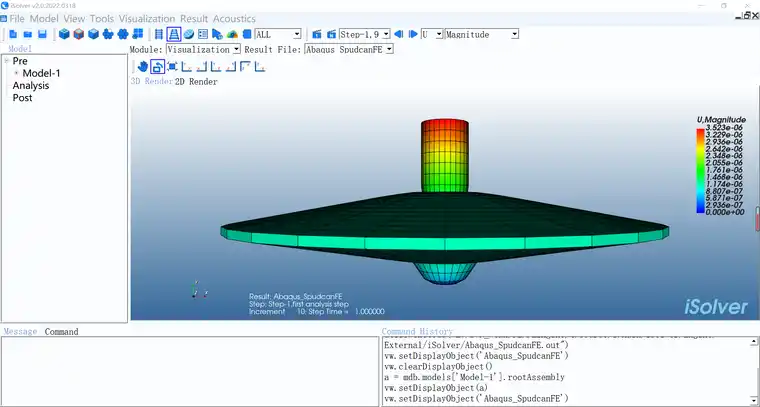

正视图


【iSolver案例分享27】桩靴(Spudcan)的承压测试的图2

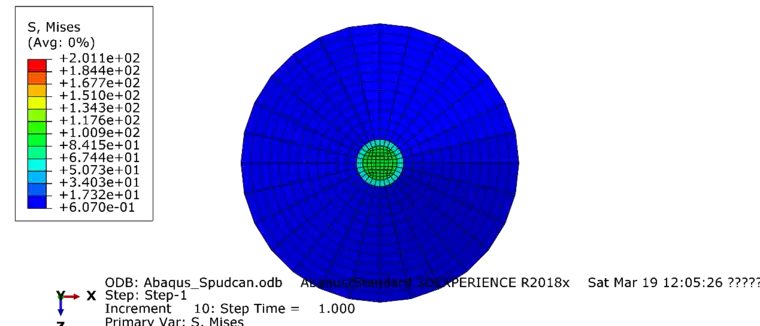

俯视图

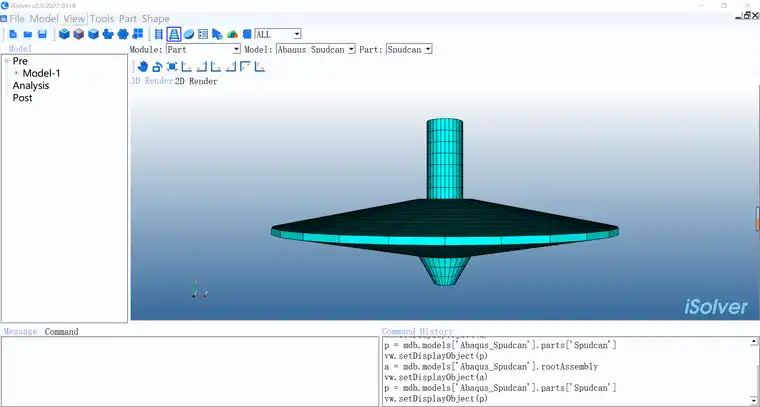

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图3

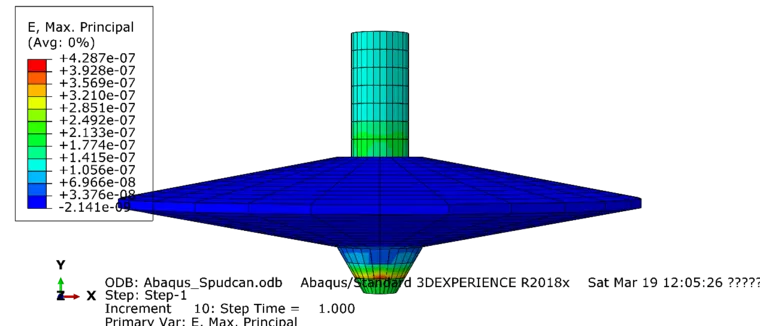

斜视图


【iSolver案例分享27】桩靴(Spudcan)的承压测试的图4

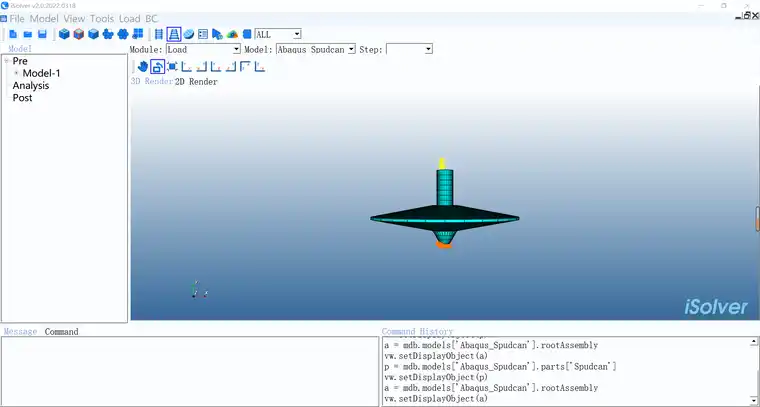

边界条件:底部固定,顶部施加钻井平台的荷载



3. 结果对比

1) 应力

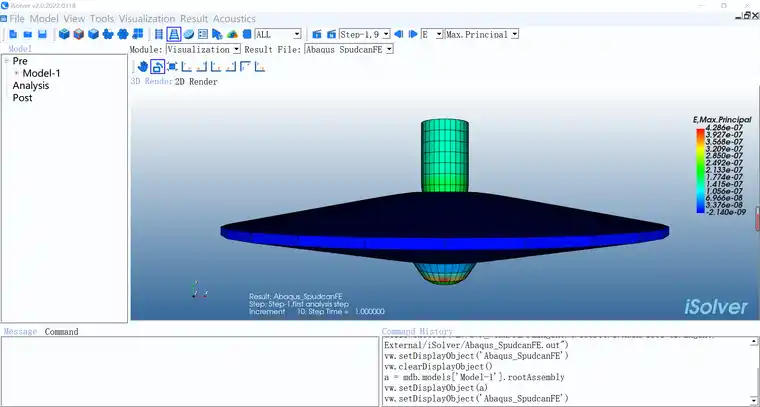

a) 视图1

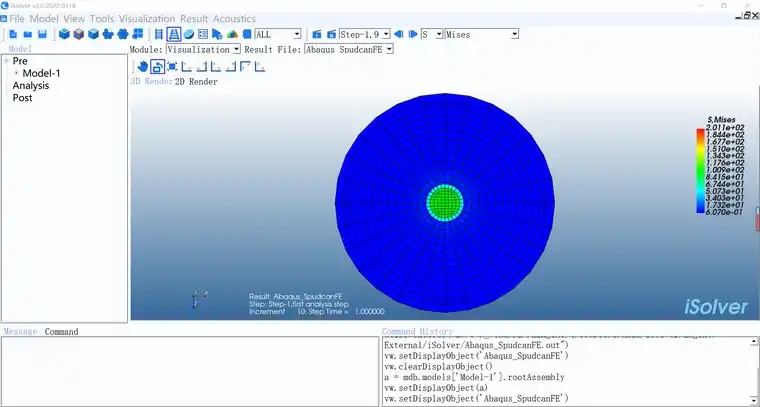

iSolver结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图5


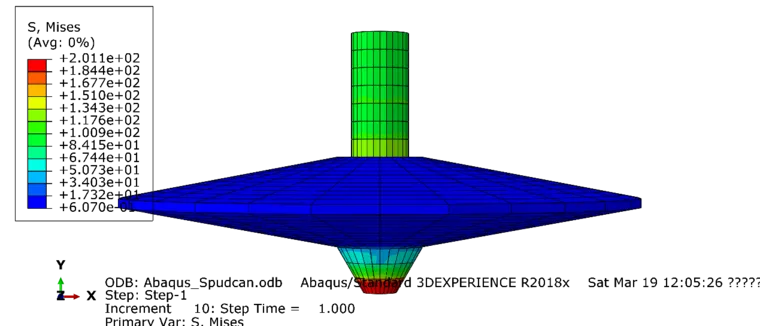

Abaqus结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图6


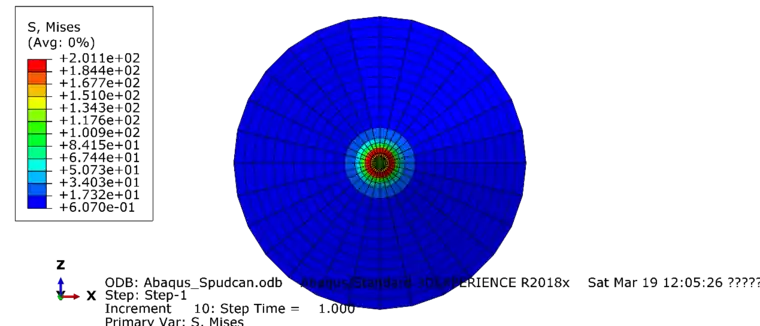

b) 视图2(从上到下的俯视)

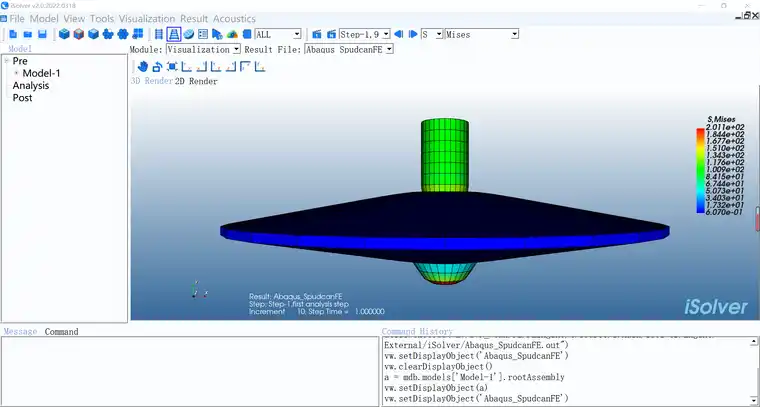

iSolver结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图7

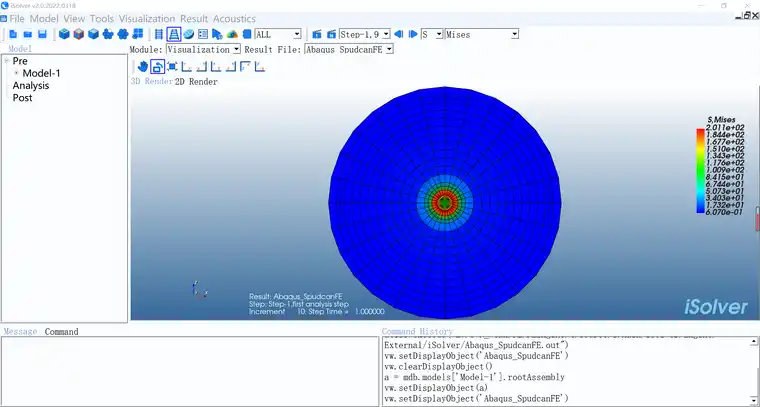

Abaqus结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图8


c) 视图3(从下到上的仰视)

iSolver结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图9


Abaqus结果:
【iSolver案例分享27】桩靴(Spudcan)的承压测试的图10


2) 应变

iSolver结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图11


Abaqus结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图12


3) 位移

iSolver结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图13


Abaqus结果:

【iSolver案例分享27】桩靴(Spudcan)的承压测试的图14



4. 结果对比总表

序号结果对象ABAQUSiSolver
1最大Mises应力S2.011E+022.011E+02
2最大主应变E4.287E-074.286E-07
3最大位移U3.523E-063.523E-06
