多螺片螺旋桩的抗拔力学性能测试——iSolver案例分享

1. 模型背景

该模型为3维模型,为海洋岩土工程中螺旋锚(或螺旋桩)的抗拔力学性能测试。螺旋锚在海洋岩土工程中的应用具有极大的前景,例如用于锚固海上风机等。

螺旋锚(Helical Pile)材料为钢材,弹性模量为215GPa,泊松比为0.28。锚的尺寸为一般海洋岩土工程中的尺寸,杆的长度为7m,杆的直径为0.5m,螺的直径为1m,厚度为0.05m。



2. 建模

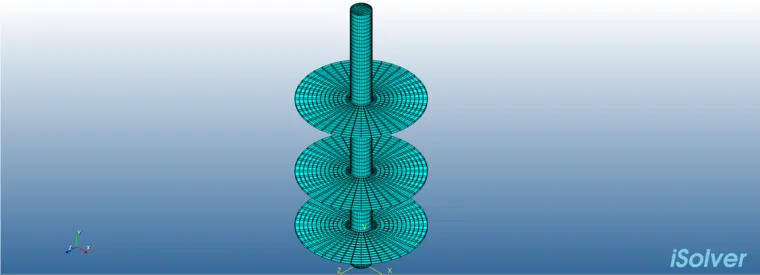

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图1

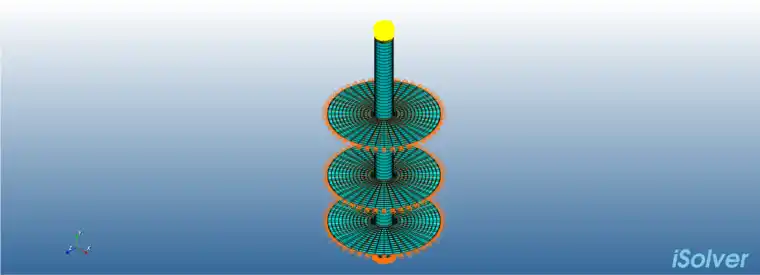

桩顶部受锚链拉拔荷载(100kPa),桩底部和螺片固定


【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图2

螺旋桩的网格划分


3. 结果对比

1) 应力

米塞斯应力

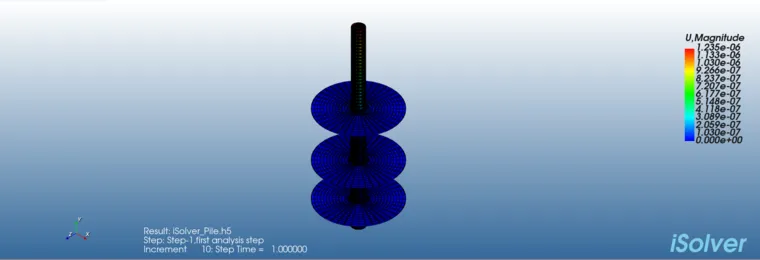

iSolver结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图3

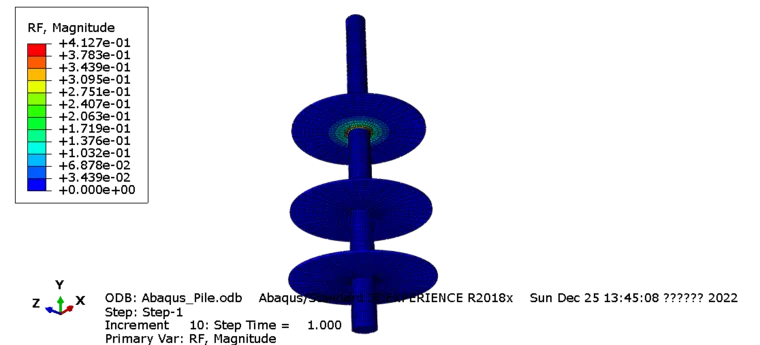

Abaqus结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图4



2) 总应变

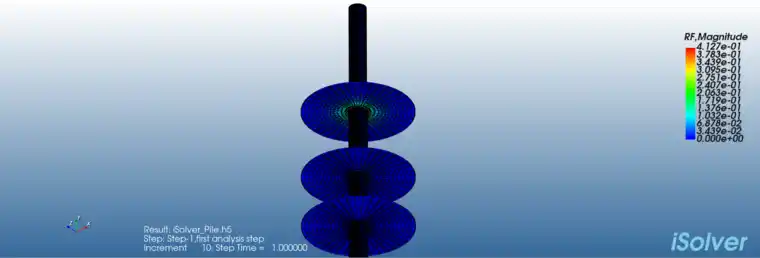

iSolver结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图5

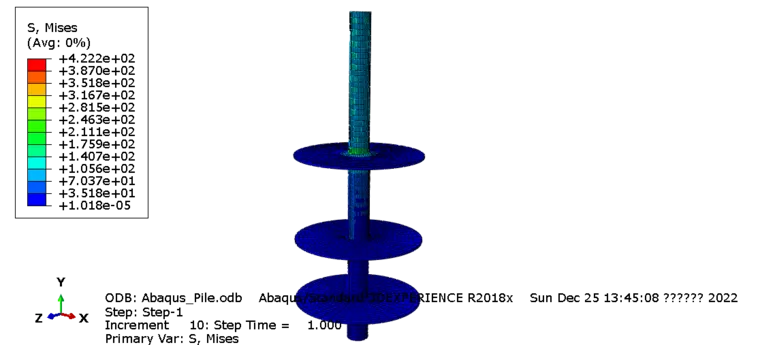

Abaqus结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图6




3) 位移

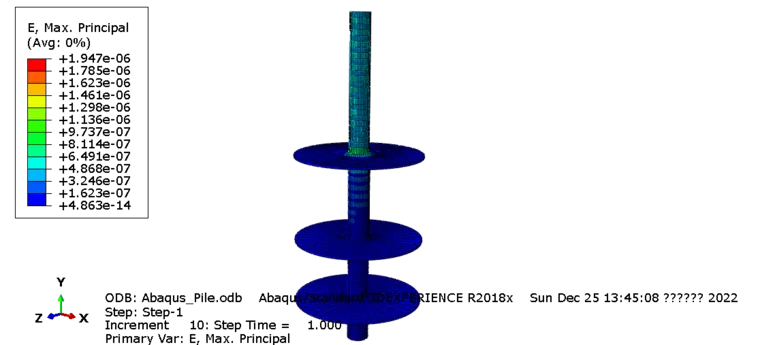

iSolver结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图7

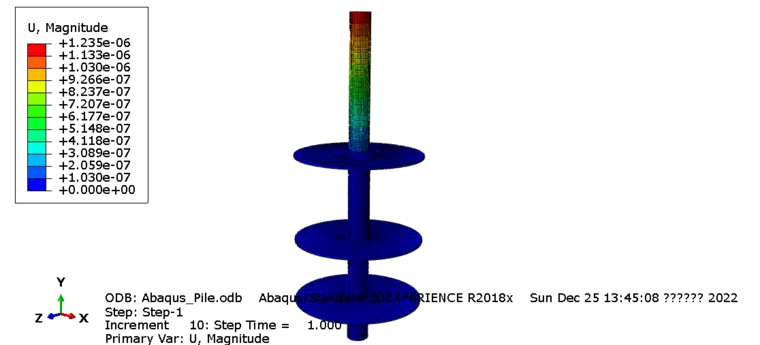

Abaqus结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图8

4) 支座反力

iSolver结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图9

Abaqus结果:

【iSolver案例分享44】多螺片螺旋桩的抗拔力学性能测试的图10



4. iSolver免费下载

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351
