案例分享:带柄板锚的力学性能测试与分析

1. 引言:

iSolver为一个完全自主的面向工程应用的通用结构有限元软件,对标Nastran、Ansys、Abaqus设计和实现,具备结构有限元常用分析类型和单元、材料、载荷等基础算法组件,精度和Abaqus一致。本文以带柄板锚(Plate Anchor with Shank)的力学性能分析为例,演示iSolver的分析流程,并将iSolver和Abaqus计算结果进行对比。


2. 模型背景

该模型为3维模型,为海洋岩土工程中带柄板锚的力学性能测试。

带柄板锚材料为钢材,密度为7.85,弹性模量为215GPa,泊松比为0.28。板锚的尺寸为一般海洋岩土工程中的尺寸,长为3m,宽为1m,板厚为0.09m。



3. 建模

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图1

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图2


模型网格划分C3D8R单元

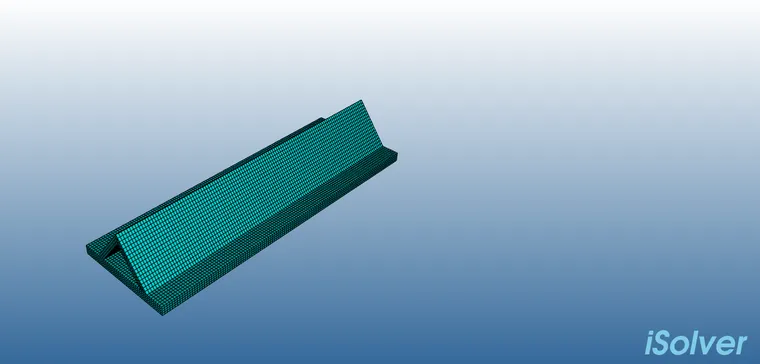

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图3

边界条件:底部固定,锚柄的外侧施加0.1cm位移



4. 结果对比

1) 应力

a) 视图1(米塞斯应力)

iSolver结果:

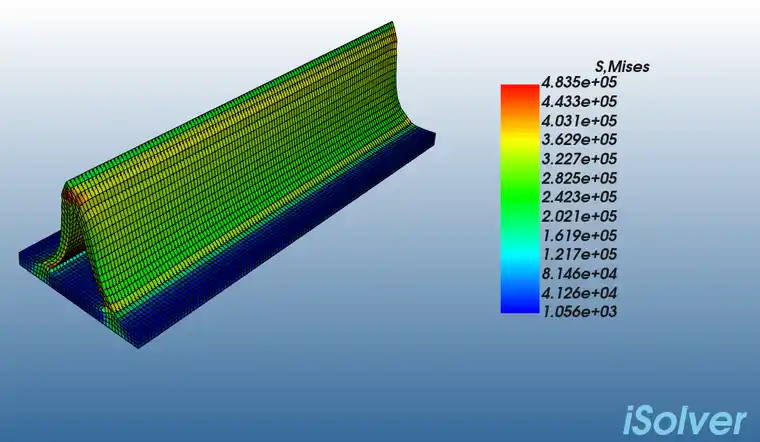

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图4

Abaqus结果:

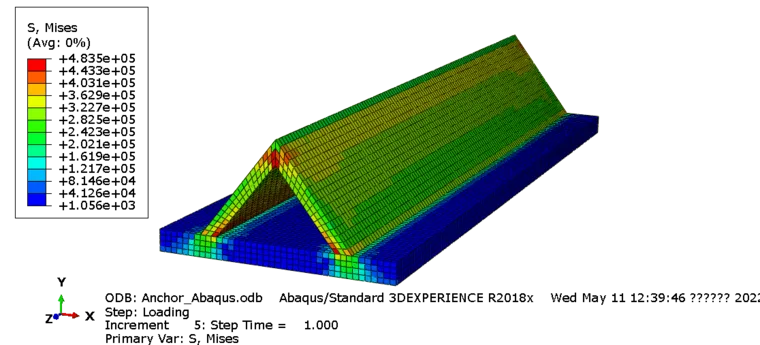

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图5


2) 总应变

iSolver结果:

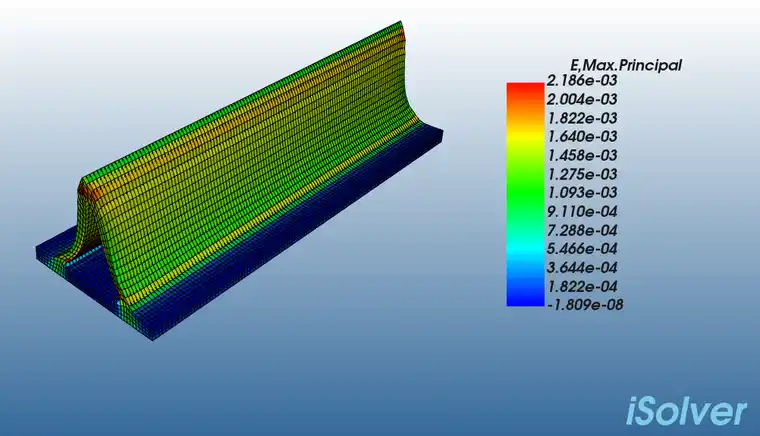

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图6

Abaqus结果:

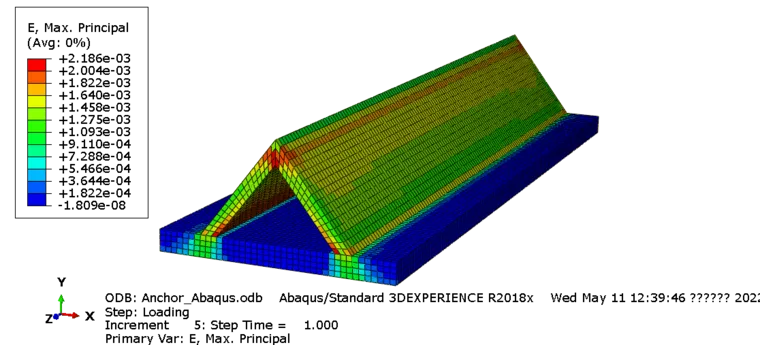

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图7


3) 位移

iSolver结果:

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图8

Abaqus结果:

【iSolver案例分享32】带柄板锚(Plate Anchor with Shank)的力学性能测的图9



5. 结果对比总表如下

ABAQUSiSolver
应力4.835e+054.835e+05
应变2.186e-032.186e-03
位移1.000e-031.000e-03



6. iSolver免费下载

iSolver为免费软件,且无license限制,最新版免费下载地址如下:

https://www.jishulink.com/content/post/337351
