iSolver案例：波纹钢腹板简支梁的弯曲性能分析

１、 引言

结构有限元求解器iSolver已发展到一定阶段，现采用结构有限元软件iSolver进行结构分析，iSolver可使用Abaqus作为前后处理工具，本帖以波纹钢腹板简支梁弯曲分析为例，将iSolver求解器和Abaqus计算结果进行对比，比对两种有限元软件的计算结果。

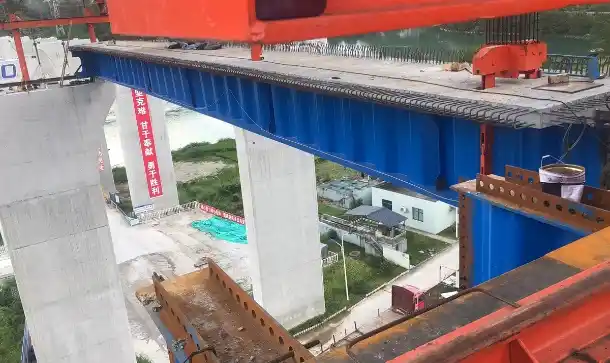

在工业厂房和桥梁中是使用的波纹钢腹板结构

２、 问题描述

如下图所示的波纹钢腹板简支钢梁，梁两端支座中心和跨中设置竖向加劲肋。求该梁在顶面竖向均布荷载荷载（q=0.5N/mm2）下的应力和变形。

３、 Abaqus分析

1）建立几何模型

按照图纸尺寸分别建立顶底板、波纹钢腹板、竖向加劲肋各个构件的几何模型。

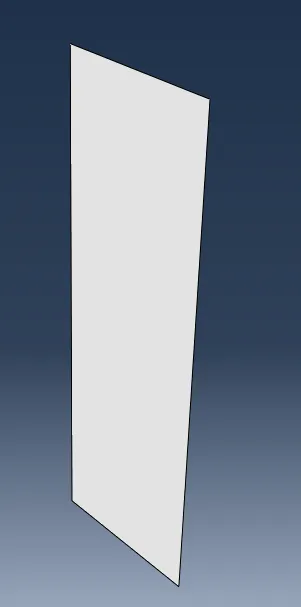

竖向加劲肋part             腹板的一个波part

顶板和底板part

并完成装配。为简化各个构件连接方式，在Assembly模块中将个构件合并成一个新构件。

合并完成后的几何模型，如下图所示。

2）材料及截面赋予

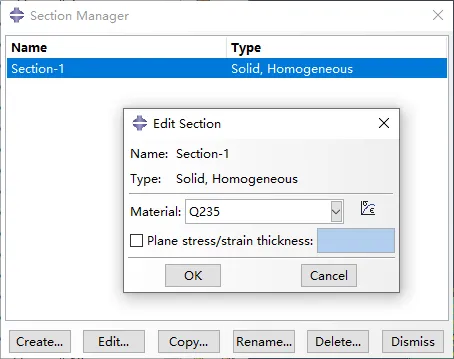

使用线弹性材料本构，工字梁使用常见的Q235钢材制作，其弹性模量为2.06e5MPa，泊松比为0.3。创建shell,homogeneous截面，板厚为1mm。

3）创建分析步

创建静力通用分析步，不考虑几何大变形。

4）网格划分及荷载及边界条件设置

5）作业提交

abaqus提交作业分析。

7）结果对比

轴向变形

竖向变形对比

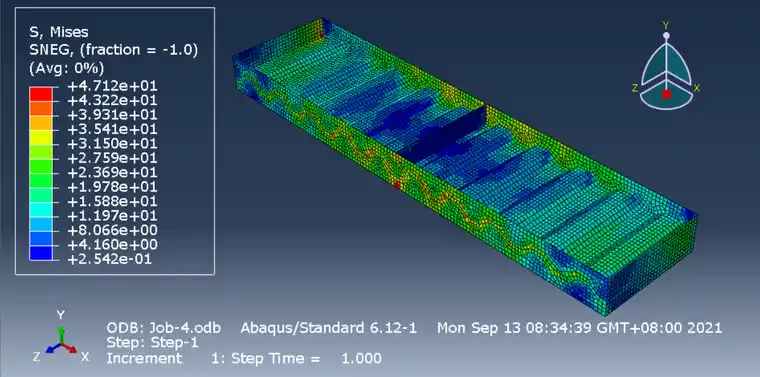

Mises应力对比

４、 iSolver分析

1）导入几何模型

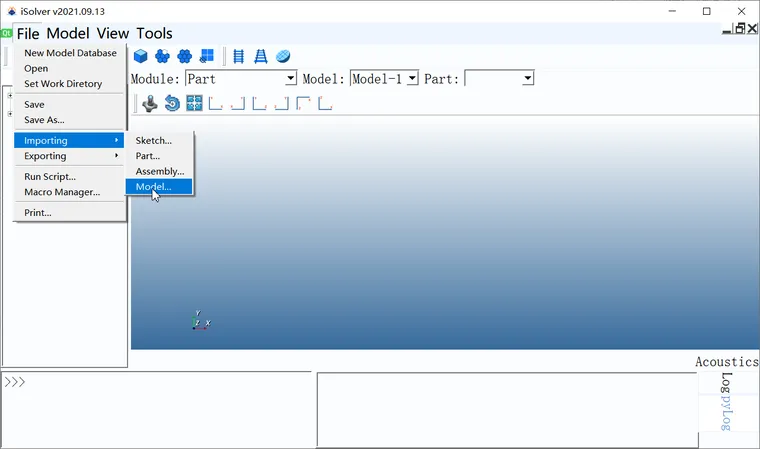

打开iSolver，点击File->Importing->Model

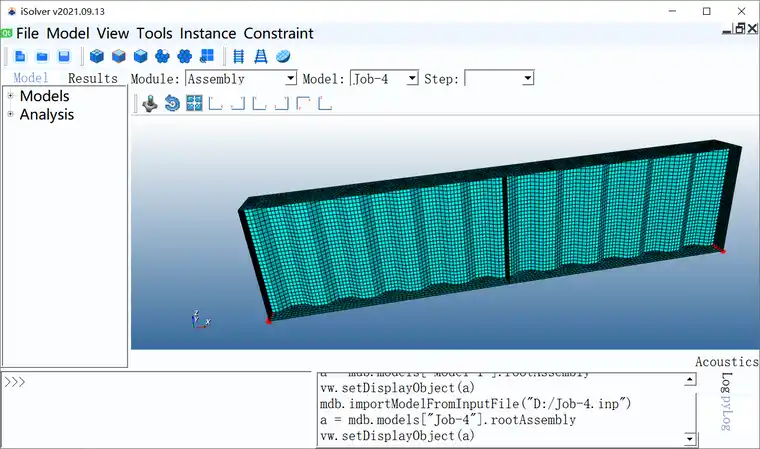

选择模型文件Job-4.inp并确定，将其导入iSolver

2）作业提交

切换到Job模块，点击Job->Create，

对已导入的模型创建作业，

点击Job->Manager，在作业管理器中选择上述作业，点击Submit提交分析。

后台将调用iSolver求解器进行分析

（3）结果

iSolver中点击Job Manager的result，自动切换到visulization模块，查看位移和应力结果

轴向变形

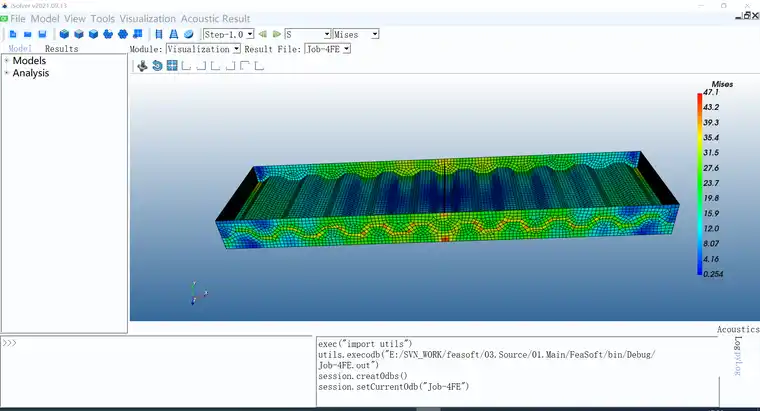

Mises应力

５.    iSolver/Abaqus结果对比

从变形和应力可以看出，在该问题上，iSolver求解器与大型商业软件Abaqus结果基本一致。iSolver软件在本问题上有足够的求解精度。

６.    软件免费下载地址

iSolver软件为免费软件，且无license限制，最新版免费下载地址如下：https://www.jishulink.com/content/post/337351
